VVS-Regelgerät Serie TZ-Silenzio


TZ-SILENZIO

FÜR HOHE AKUSTISCHE ANFORDERUNGEN BEI NIEDRIGEN LUFTGESCHWINDIGKEITEN IM ZULUFTBEREICH


Rechteckige Volumenstromregelgeräte für Zuluftsysteme mit variablen Volumenströmen in Gebäuden mit hohen akustischen Komfortkriterien und niedrigen Luftgeschwindigkeiten

  • Hochwirksamer, integrierter Schalldämpfer
  • Optimiert für Strömungsgeschwindigkeiten von 0,7 – ca. 7 m/s

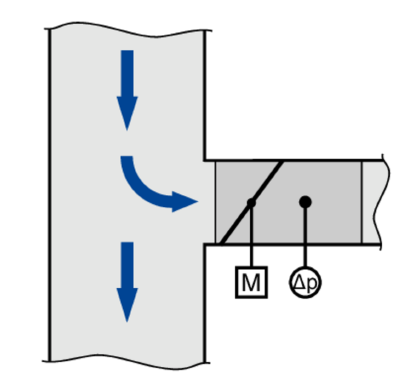

  • Hohe Regelgenauigkeit bei beliebigen Anströmbedingungen

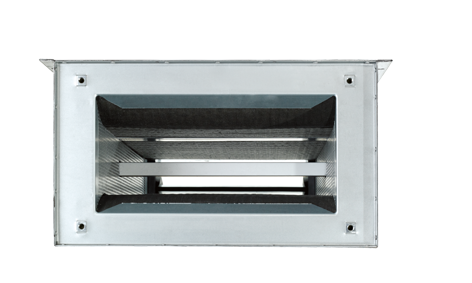

  • Kompakte Bauform mit beidseitigem Rechteckanschluss
  • Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
  • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C


Optionale Ausstattung und Zubehör

  • Dämmschale zur Reduzierung von Abstrahlgeräuschen
  • Zusatzschalldämpfer Serie TS zur Reduzierung von Strömungsgeräuschen
  • Warmwasser-Wärmeübertrager Serie WT zur Nacherwärmung









Allgemeine Informationen

Anwendung

  • Rechteckige VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
  • Für Regel-, Drossel- und Absperraufgaben im Zuluftbereich bei hohen akustischen Anforderungen und niedrigen Luftgeschwindigkeiten
  • Integrierter Schalldämpfer
  • Volumenstromregelung im geschlossenene Regelkreis mit Hilfsenergie
  • Für variable oder konstante Volumenstromsysteme
  • Absperrung durch kundenseitige Zwangsschaltung
  • Mit geeigneten Regelkomponenten auch zur Druckregelung einsetzbar


Besondere Merkmale

  • Hygienisch getestet und zertifiziert
  • Direkter Anschluss der Luftleitung
  • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
  • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich


Nenngrößen

  • 125, 160, 200, 250, 315


Varianten

  • TZ-Silenzio: Zuluftgerät
  • TZ-Silenzio-D: Zuluftgerät mit Dämmschale
  • Geräte mit Dämmschale und/oder einem Zusatzschalldämpfer Serie TS für besonders hohe akustische Anforderungen
  • Nachrüsten der Dämmschale nicht möglich


Bauteile und Eigenschaften

  • Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
  • Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
  • Regelklappe
  • Integrierter Schalldämpfer
  • Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
  • Jedes Gerät werkseitig auf speziellem lufttechnischem Prüfstand geprüft
  • Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
  • Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmungen


Anbauteile

  • Easyregler: kompakte Baueinheit mit Einstellpotentiometern
  • Compactregler: kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
  • Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
  • LABCONTROL: Regelkomponenten für Luft-Management-Systeme


Ergänzende Produkte

  • Zusatzschalldämpfer Serie TS
  • Wärmeübertrager Serie WT


Konstruktionsmerkmale

  • Rechteckiges Gehäuse
  • Auswechselbare Dichtungselemente
  • Beidseitiger Anschluss geeignet für Luftleitungsprofile
  • Position der Regelklappe von außen an der Achse erkennbar
  • Thermisch und akustisch wirksame Auskleidung


Materialien und Oberflächen

  • Gehäuse aus verzinktem Stahlblech
  • Regelklappe und Wirkdrucksensor aus Aluminiumprofilen
  • Auskleidung aus Mineralwolle
  • Gleitlager aus Kunststoff
  • Achse und Gestänge: Stahl verzinkt


Variante Dämmschale (-D)



  • Dämmschale aus verzinktem Stahlblech
  • Auskleidung aus Mineralwolle
  • Körperschallisolierung aus Gummielementen


Mineralwolle



  • Nach EN 13501, Baustoffklasse A1, nicht brennbar
  • RAL-Gütezeichen RAL-GZ 388
  • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
  • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
  • Inert gegenüber Pilz- und Bakterienwachstum


Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach



  • EN 16798, Teil 3
  • VDI 6022, Blatt 1
  • DIN 1946, Teil 4
  • Weitere Normen, Richtlinien gemäß Hygienezertifikat


Gehäuse-Leckluftstrom



  • EN 1751, Klasse C


Leckluftstrom bei geschlossener Regelklappe



  • EN 1751, Klasse 4
  • DIN 1946, Teil 4, erfüllt die erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe


Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
  • PRODUKTBEZIEHUNGEN
Schematische Darstellung TZ-Silenzio TZ-Silenzio_gc_04ai.png

① Integrierter Schalldämpfer

② Wirkdrucksensor

③ Regelkomponenten, z. B. Easyregler

④ Regelklappe mit Dichtung

Zur Messung des Volumenstromes enthält das VVS-Regelgerät einen Wirkdrucksensor.
Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal).
Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler.
Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.
Ein integrierter Schalldämpfer reduziert die durch die Drosselung entstehenden Geräusche.




Nenngrößen125 – 315
Volumenstrombereich

27 – 1093 l/s oder 95 – 3937 m³/h

Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung)ca. 10 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz

Bis zu 106 Pa (ohne Zusatzschalldämpfer)

maximal zulässige Druckdifferenz1000 Pa
Betriebstemperatur10 – 50 °C

VVS-Regelgeräte in rechteckiger Bauform für variable und konstante Volumenstromsysteme mit hohen akustischen Anforderungen, für Zuluft, in 5 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmbedingungen. Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung, eine Regelklappe und einen integrierten Schalldämpfer. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Gehäuse mit akustisch und thermisch wirksamer Auskleidung. Position der Regelklappe von außen durch die Achsform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitsstellung NC. Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

  • Hygienisch getestet und zertifiziert
  • Direkter Anschluss der Luftleitung
  • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
  • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich


Materialien und Oberflächen

  • Gehäuse aus verzinktem Stahlblech
  • Regelklappe und Differenzdrucksensor aus Aluminiumprofilen
  • Auskleidung aus Mineralwolle
  • Gleitlager aus Kunststoff


Mineralwolle:

  • Nach EN 13501, Baustoffklasse A1, nicht brennbar
  • RAL-Gütezeichen RAL-GZ 388
  • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
  • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
  • Inert gegenüber Pilz- und Bakterienwachstum


Anschlussausführung

  • Beidseitig mit Flansch, geeignet für Luftleitungsprofile


Gleichwertigkeitskriterien

  • Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
  • Einstellung der Volumenströme ohne Einstellgerät mittels Vmin- und Vmax- Potentiometer
  • Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
  • Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
  • Keine Anströmlängen notwendig
  • Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999
  • Max. Regelabweichung 5% bei qvmax, ohne Anströmlänge


Technische Daten

  • Nenngrößen: 125 – 315
  • Volumenstrombereich: 27 – 872 l/s oder 95 – 3142 m³/h
  • Mindestdruckdifferenz: bis zu 106 Pa (ohne Zusatzschalldämpfer)
  • Maximal zulässige Druckdifferenz: 1000 Pa
  • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C


Ausschreibungstext Anbauteil

Variable Volumenstromregelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal

zur Einbindung in Gebäudeleittechnik.

  • Versorgungsspannung 24 V AC/DC
  • Signalspannungen 0 – 10 V DC
  • Mit externen, potentialfreien Schaltern mögliche Zwangssteuerungen: ZU, AUF, qᵥmin und qᵥmax
  • Potentiometer mit Prozentskalen zur Einstellung der Volumenströme qᵥmin und qᵥmax ohne Einstellgerät
  • Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
  • Volumenstromregelbereich ca. 10 – 100 % vom Nennvolumenstrom
  • Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
  • Elektrische Anschlüsse mit Schraubklemmen
  • Klemmen zum Anschluss der Versorgungsspannung doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler


Auslegungsdaten

  • qᵥ [m³/h]
  • Δpst  [Pa]
  • Strömungsgeräusch LPA [dB(A)]
  • Abstrahlgeräusch LPA  [dB(A)]

Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)
TZ-Silenzio – D / 200 / Easy
||||
1234
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Easy Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung qvmin und qvmax mit Potentiometern


Bestellbeispiel: TZ–Silenzio/125/Easy

Dämmschaleohne
Nenngröße125
Anbauteile (Regelkomponente)Easy Volumenstromregler, dynamisch, Einstellung qᵥmin und qᵥmax mit Potentiometern




Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

TZ-Silenzio – D / 200 / XB4 / V0 / 400 -– 1200 [m³/h] / NO
||||||||
12346789
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Zum Beispiel
BC0 Compactregler
XB4 Universalregler (VARYCONTROL)

6 Betriebsart
F Festwert (ein Sollwert)
V variabel (Sollwertbereich)

7 Signalspannungsbereich
Für das Istwert- und Sollwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

8 Betriebswerte zur werkseitigen Einstellung
Volumenströme in [m³/h oder l/s]
qᵥkonst. (bei Betriebsart F)
qᵥmin – qᵥmax (bei Betriebsart V)

9 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZUBestellbeispiel: TZ–Silenzio/200/BC0/V0/300–1200 m³ /h
Dämmschaleohne
Nenngröße200
Anbauteile (Regelkomponente)Compactregler, dynamischer Transmitter, Analog- oder MP-Bus-Schnittstelle
Betriebsartvariabler Betrieb qᵥmin – qᵥmax
Signalspannungsbereich0 – 10 V DC
Betriebswerteqᵥmin = 300 m³/h
qᵥmax = 1200 m³/h


Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

TZ-Silenzio – D / 200 / TUNF / RS / M / 0 / UMZ / … / NC
||||||||||
12345678910
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

5 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Exhaust)

6 Volumenstromvorgabe
M Master (RMF-Funktion)
S Slave
F Festwertregler

7 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

8 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO mit Magnetventil

9 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]
Master (RMF-Funktion)
qᵥmin: minimaler Volumenstrom
qᵥmax: maximaler Volumenstrom
qᵥkonst_Zu: konstante Zuluft
qᵥkonst_Ab: konstante Abluft
qᵥDiff: Differenz Zuluft-Abluft

Festwert
qᵥkonst: Konstantvolumenstrom

Slave
Keine Eintragung notwendig

10 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display


Bestellbeispiel: TZ–Silenzio/200/TUN/RS/M/2/UIZ/600/1250/0/0/-100

Dämmschaleohne
Nenngröße200
Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, Stellantrieb 150 s
GerätefunktionZuluftregelung
VolumenstromvorgabeMaster (RMF-Funktion)
Signalspannungskennlinie2 – 10 V DC
Erweiterung der Anbauteilemit Erweiterungsmodul EM-TRF-USV
(Trafo für 230 V AC und unterbrechungsfreie Stromversorgung),
mit Erweiterungsmodul EM-IP
(Kommunikationsschnittstelle BACnet IP, Modbus IP, Webserver),
mit Erweiterungsmodul EM-AUTOZERO
(Magnetventil für automatischen Nullpunktabgleich)

Betriebswerteqvmin = 600 m³/h
qvmax = 1250 m³/h
qvkonst_Zu = 0 m³/h
qvkonst_Ab = 0 m³/h
qvDiff = -100 m³/h



Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

TZ-Silenzio – D / 200 / XF4 / PRS / V0 / 30 – 60 [Pa] / NO
|||||||||
123456789
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Zum Beispiel
XF0 Compactregler Kanaldruck
XF4 Universalregler Kanaldruck (VARYCONTROL)

5 Gerätefunktion/Einbauort
PDS Kanaldruckregelung Zuluft
PRS Raumdruckregelung Zuluft

6 Betriebsart
F Festwert (ein Sollwert)
V variabel (Sollwertbereich)

7 Signalspannungsbereich
Für das Istwert- und Sollwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

8 Betriebswerte zur werkseitigen Einstellung
Bei Kanaldruckregelung Differenzdruck [Pa] immer als Absolutwert ohne Vorzeichen
Δp,konst (bei Betriebsart F)
Δp,min - Δp,max (bei Betriebsart V)


9 Klappenstellung
Nur Federrücklaufantriebe
NO stromlos AUF
NC stromlos ZU


Bestellbeispiel: TZ-Silenzio-D/315/XF0/PDS/V2/250 – 375 Pa

Dämmschalemit
Nenngröße315
Anbauteile (Regelkomponente)Compactregler Kanaldruck
GerätefunktionKanaldruckregelung Zuluft
Betriebsartvariable Druckregelung Pmin - Pmax
Signalspannungskennlinie2 – 10 V DC
BetriebswertePmin = 250 Pa
Pmax = 375 Pa


Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

TZ-Silenzio – D / 200 / TUNF / PRS / MFP / 0 / UMZ / … / NC
||||||||||
12345678910
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

5 Gerätefunktion
Druckregelung
PRS Raumdruckregelung Zuluft
PDS Kanaldruckregelung Zuluft

6 Differenzdruckvorgabe
MFP Master, Konstantdruckregelung
MVP Master, variable Druckregelung
SFP Slave, Konstantdruckregelung
SVP Slave, variable Druckregelung

7 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

8 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Volumenstrommessung
Keine Eintragung: ohne
V EM-V Volumenstrommessung für Druckregelung

Option 4: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil (nur mit V)

9 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s], Druck [Pa]

Slave SVP
Δpmin: minimaler Differenzdruck
Δpmax: maximaler Differenzdruck Slave SFP
Δpkonst: Konstantdifferenzdruck

Master MFP und MVP wie Slave, jedoch zusätzlich
qᵥmin: minimaler Volumenstrom
qᵥmax: maximaler Volumenstrom
qᵥkonst_Zu: konstante Zuluft
qᵥkonst_Ab: konstante Abluft
qᵥDiff: Differenz Zuluft-Abluft

10 Klappenstellung
Nur Federrücklaufantriebe
NO Stromlos AUF
NC Stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.
PT-699 Für Raumdruckregelung
PT-699-DUCT Für Kanaldruckregelung, inklusive Schlauch und Messnippel


Bestellbeispiel: TZ-Silenzio/200/TUSD/PRS/MFP/2/BV/-20 Pa/600/1250/0/0/-100

Dämmschaleohne
Nenngröße200
Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, schnellaufender Stellantrieb (3 s) mit digitaler Kommunikationsschnittstelle
Gerätefunktion/EinbauortRaumdruckregelung Zuluft
DifferenzdruckvorgabeMaster, Konstantdruckregelung
Signalspannungsbereich2 – 10 V DC
Erweiterung der Anbauteilemit Erweiterungsmodul EM-BAC-MOD-01
(Kommunikationsschnittstelle BACnet MS/TP),
mit Erweiterungsmodul EM-V
(Volumenstrommessung für Druckregelung)
BetriebswerteΔpkonst = -20 Pa
qvmin = 600 m³/h
qvmax = 1250 m³/h
qvkonst_Zu = 0 m³/h
qvkonst_Ab = 0 m³/h
qvDiff = -100 m³/h


Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

TZ–Silenzio–D/200/ELAB/S/RS/UMZ/LAB/…
| | | | | | | | |
1 2 3 4 5 6 8 9 10
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: Ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

5 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Raumregelung
RS Zuluftregelung (Room Supply)
PC Druckregelung (Pressure Control)

8 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

9 Zusatzfunktionen
Ohne Raum-Management-Funktion
LAB Abluftgeführtes System (Laboratorien)
CLR Zuluftgeführtes System (Reinräume)

Mit Raum-Management-Funktion
LAB-RMF Abluftgeführtes System
CLR-RMF Zuluftgeführtes System

10 Betriebswerte zur werkseitigen Einstellung
(nur bei aktivierter Raum-Management-Funktion erforderlich)

Volumenstrom [m³/h oder l/s], Druck [Pa]

Gesamtabluft/-zuluft Raum:
qᵥ1: Standardbetrieb
qᵥ2: reduzierter Betrieb
qᵥ3: erhöhter Betrieb
qᵥ4: konstante Zuluft
qᵥ5: konstante Abluft
qᵥ6: Differenz Zu-/Abluft
Δpsoll: Solldruck (nur bei Druckregelung)

Ergänzende Produkte
Raumbedieneinheit (nur für Geräte mit RMF)
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
PT-699 Messbereich ±50 Pa oder ±100 Pa
PT-GB604 Messbereich ±100 PaBestellbeispiel: TZ–Silenzio/200/ELAB/S/RS/LAB
Dämmschaleohne
Nenngröße200
Anbauteile (Regelkomponente)EASYLAB Regler TCU3
Antriebschnelllaufender Stellantrieb (3 s)
GerätefunktionZuluftregelung (Room Supply)
Zusatzfunktionabluftgeführtes System (Laboratorien)
Betriebswertenicht erforderlich (Raum-Management-Funktion nicht aktiviert)


Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TZ–Silenzio–D/200/ELAB/S/SC–E0/UMZ/…
| | | | | | | | |
1 2 3 4 5 6 7 8 10
1 Serie
TZ-Silenzio VVS-Regelgerät, Zuluft

2 Dämmschale
Keine Eintragung: Ohne
D Mit Dämmschale

3 Nenngröße
125
160
200
250
315

4 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

5 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Einzelregelung
SC Zuluftregler

7 Externe Volumenstromvorgabe
E0 Spannungssignal 0 – 10 V DC
E2 Spannungssignal 2 – 10 V DC
2P Kundenseitige Schaltkontakte für 2 Schaltstufen
3P Kundenseitige Schaltkontakte für 3 Schaltstufen
F Volumenstrom Festwert, ohne Aufschaltung

8 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

10 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]
Je nach externer Volumenstromvorgabe:
E0, E2: qvmin/qvmax
2P: qᵥ1/qᵥ2
3P: qᵥ1/qᵥ2/qᵥ3
F: qᵥ1


Bestellbeispiel: TZ-Silenzio/160/ELAB/S/SC/3P/400/600/800 m³/h

Dämmschaleohne
Nenngröße160
Anbauteile (Regelkomponente)ELAB
Antriebeschnelllaufender Stellantrieb (3 s)
GerätefunktionEinzelregler Zuluft
Externe Volumenstromvorgabe3 Schaltstufen durch kundenseitige Schaltkontakte
Betriebswerteqv1 = 400 m³/h
qv2 = 600 m³/h
qv3 = 800 m³/h

An­bau­tei­le
Serie Easy
Serie Compact, dynamisch
Serie Compact, statisch
Serie Universal, dynamisch
Serie Universal, statisch


Er­gän­zen­de Pro­duk­te
Serie TS
Serie WT

Varianten

  • Varianten

VVS-Regelgerät Variante TZ-Silenzio

Anwendung

  • Volumenstromregelgerät zur variablen Zuluftvolumenstromregelung


VVS-Regelgerät Variante TZ-Silenzio-D

Anwendung

  • Volumenstromregelgerät mit Dämmschale zur variablen Zuluftvolumenstromregelung
  • Für Räume, in denen das Abstrahlgeräusch des Gerätes nicht ausreichend durch eine Zwischendecke gedämmt ist
  • Für die ventilatorseitigen Luftleitungen im Bereich des betrachteten Raums sind kundenseitig geeignete Maßnahmen zur Dämmung vorzusehen
  • Für eine optimale Lösung sollten kundenseitig auch die raumseitigen Luftleitungen gedämmt werden
  • Nachrüsten der Dämmschale nicht möglich

Downloads

Produktinfos

  • Grundlagen und Definitionen VVS-Regelgeräte

    Grundlagen_VVS-Regelgeraete_PD_2021_03_02_DE_de Grundlagen und Definitionen 500 KB pdf

  • Produktdatenblatt Anbaugruppe XB0

    XB0_PD_2024_10_23_DE_de 750 KB pdf

  • Produktdatenblatt BUDNF

    BUDNF_PD_2024_01_15_DE_de Produktdatenblatt  790 KB pdf

  • Produktdatenblatt Regelkomponente BC0

    BC0_PD_2021_08_24_DE_de Produktdatenblatt 850 KB pdf

  • Produktdatenblatt Regelkomponente BM0-J6

    BM0-J6_PD_2021_06_02_DE_de Produktdatenblatt 540 KB pdf

  • Produktdatenblatt Regelkomponente BUDN

    BUDN_PD_2024_01_15_DE_de Produktdatenblatt  790 KB pdf

  • Produktdatenblatt Regelkomponente Easy

    Easy_PD_2024_10_31_DE_de Produktdatenblatt 650 KB pdf

  • Produktdatenblatt Regelkomponente XB4

    XB4_PD_2020_01_29_DE_de Produktdatenblatt  38 MB pdf

  • Produktdatenblatt Regelkomponente XD0

    XD0_PD_2021_03_04_DE_de Produktdatenblatt 640 KB pdf

  • Produktdatenblatt Regelkomponente XD4

    XD4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf

  • Produktdatenblatt Regelkomponente XF0

    XF0_PD_2021_03_17_DE_de Produktdatenblatt  620 KB pdf

  • Produktdatenblatt Regelkomponente XF4

    XF4_PD_2021_03_18_DE_de Produktdatenblatt 940 KB pdf

  • Produktdatenblatt Regelkomponente BC0

    BC0_PD_2022_08_24_DE_de Produktdatenblatt 880 KB pdf

  • Produktdatenblatt Regelkomponente BM0

    BM0_PD_2022_08_30_DE_de Produktdatenblatt 780 KB pdf

  • Produktdatenblatt Regelkomponente BUPNF

    BUPNF_PD_2024_01_15_DE_de Produktdatenblatt  770 KB pdf

  • Produktdatenblatt Regelkomponente BUPN

    BUPN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf

  • Produktdatenblatt Regelkomponente BURN

    BURN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf

  • Produktdatenblatt Regelkomponente BURNF

    BURNF_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf

  • Produktdatenblatt Regelkomponente BUSN

    BUSN_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf

  • Produktdatenblatt Regelkomponente BUSNF

    BUSNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf

  • Produktdatenblatt Regelkomponente BUSS

    BUSS_PD_2024_01_15_DE_de Produktdatenblatt  730 KB pdf

  • Produktdatenblatt Regelkomponente LK0

    LK0_PD_2021_04_21_DE_de Produktdatenblatt 520 KB pdf

  • Produktdatenblatt Regelkomponente LN0

    LN0_PD_2021_02_24_DE_de Produktdatenblatt  640 KB pdf

  • Produktdatenblatt SB0N

    SB0N_PD_2022_09_08_DE_de Produktdatenblatt 400 KB pdf

  • Produktdatenblatt TZ-Silenzio

    TZ-Silenzio_PD_2023_06_14_DE_de Produktdatenblatt 820 KB pdf

Zertifikate

  • Environmental Product Declaration TZ-Silenzio

    TZ-Silenzio_EPD_2024_11_DE_en Environmental Product Declaration 1.1 MB pdf

  • Environmental Product Declaration TZ-Silenzio-D

    TZ-Silenzio-D_EPD_2024_11_DE_en Environmental Product Declaration 1.1 MB pdf

  • Hygiene-Konformitätserklärung Serie TZ-Silenzio

    TZ-Silenzio_HC_2024_05_DE_de Zertifikat 1.4 MB pdf

  • Konformitäts- oder Einbauerklärung Serie TZ-Silenzio

    CE_VVS_DE_de Konformitäts- oder Einbauerklärung 210 KB pdf

  • Zertifikat über statistische Leckageprüfungen

    LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

  • Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

    IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung  6.6 MB pdf

  • Montage- und Inbetriebnahmeanleitung Regelkomponente BC0-Compact

    BC0-Compact_IM_A00000080356_V1_2020_04 1.8 MB pdf

  • Montage- und Inbetriebnahmeanleitung Serie EASY

    EASY_IM_A00000073880_V4_2022_02_DE_de Montage- und Inbetriebnahmeanleitung 7.1 MB pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

TROX Logo
Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
Cookie-Einstellungen
