TVRK

VVS-Regelgeräte Variante TVRK-FL

Volumenstromregelgerät zur variablen Volumenstromregelung
Flansche zum lösbaren Anschluss der Luftleitungen

TU-ELAB-Regler_img_01_2020_01_DE__6_psd.psd.link

TVRK

TROX UNIVERSAL Regler, TROX LABCONTROL Regler

Universalregler, Typ VRU-D3-M/B TR

Universalregler (VARYCONTROL)

TVRK

Variante mit Flansch

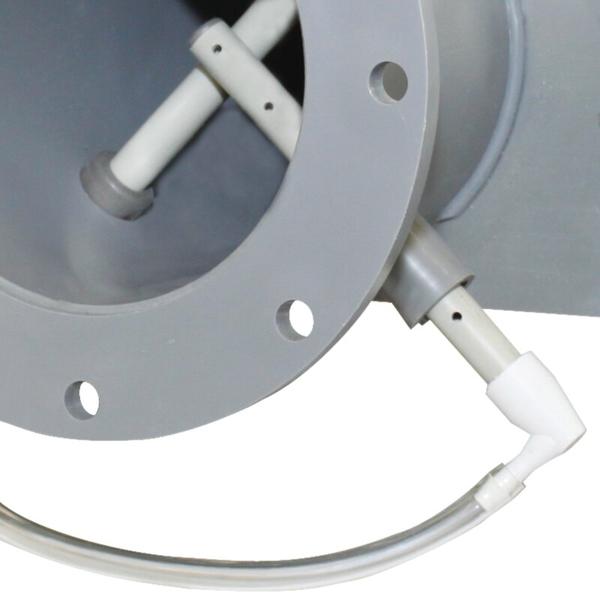

Einfache Reinigung der Sensorrohre

{249}

Konform nach VDI 6022

TVRK

Für kontaminierte Luft

Runde Volumenstromregelgeräte aus Kunststoff für Abluftsysteme mit variablen Volumenströmen, die aggressive Medien abführen

Gehäuse und Stellklappe aus schwer entflammbarem Polypropylen
Wirkdrucksensor zu Reinigungszwecken einfach herausziehbar
Geeignet für die Volumenstrom-, Raum- oder Kanaldruckregelung
Elektronische Regelkomponenten für unterschiedliche Anwendungen (Universal und LABCONTROL)
Geeignet für Luftgeschwindigkeiten bis 13 m/s
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 3
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Optionale Ausstattung und Zubehör

Beidseitig mit Flansch
Beidseitig mit Gegenflansch
Rohrschalldämpfer aus Kunststoff Serie CAK zur Reduzierung von Strömungsgeräuschen

Allgemeine Informationen

Anwendung

Runde VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
VVS-Regelgeräte aus Kunststoff für kontanimierte Luft geeignet
Für Regel-, Drossel- und Absperraufgaben vorzugsweise im Abluftbereich
Volumenstromregelung im geschlossenen Regelkreis mit Hilfsenergie
Für variable oder konstante Volumenstromsysteme
Absperrung durch kundenseitige Zwangsschaltung
Mit geeigneten Regelkomponenten auch zur Kanal- oder Raumdruckregelung einsetzbar

Besondere Merkmale

Integrierter Wirkdrucksensor, zur Kontrolle herausziehbar, mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich

Nenngrößen

125, 160, 200, 250, 315, 400

Varianten

TVRK: VVS-Regelgerät
TVRK-FL: VVS-Regelgerät beidseitig mit Flansch

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
Mittelwert bildender Wirkdrucksensor zur Luftstrommessung, zu Reinigungszwecken herausziehbar
Regelklappe
Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
Jedes Gerät werkseitig auf speziellem lufttechnischen Prüfstand geprüft
Dokumentation der Daten mit einer Prüfplakette
Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D)

Anbauteile

Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
LABCONTROL: Regelkomponenten für Luftmanagement-Systeme

Zubehör

Beidseitig mit Gegenflansch und Dichtung

Ergänzende Produkte

Rohrschalldämpfer aus Kunststoff Serie CAK für hohe akustische Anforderungen

Konstruktionsmerkmale

Rundes Gehäuse
Rohrstutzen passend für Luftleitungen nach DIN 8077
Beidseitig gleicher Anschlussdurchmesser
Position der Regelklappe von außen an der Achse erkennbar

Materialien und Oberflächen

Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PPs)
Wirkdrucksensor und Gleitlager aus Polypropylen (PP)
Regelklappendichtung aus Chloropren-Kautschuk (CR)
Achse aus Edelstahl, Werkstoff-Nr. 14104

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Leckluftstrom bei geschlossener Regelklappe

EN 1751, Klasse 3
DIN 1946 Teil 4, Erfüllung der allgemeinen Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Nullpunktabgleich des statischen Wirkdrucktransmitters bei einigen Regelkomponenten einmal jährlich empfohlen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung TVRK

① Wirkdrucksensor

② Gehäuse

③ Stellantrieb

④ Regelklappe

⑤ Regelkomponenten, z. B. Universalregler

Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor.

Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb als Einzelkomponenten (Universal oder LABCONTROL).

Der Sollwert kommt in den meisten Anwendungsfällen von einem externen Sollwertgeber.

Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.

Nenngrößen	125 – 400 mm
Volumenstrombereich	20 – 1660 l/s oder 70 – 5978 m³/h
Volumenstromregelbereich	Ca. 12 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz	Bis zu 62 Pa (ohne Rohrschalldämpfer)
maximal zulässige Druckdifferenz	1000 Pa
Betriebstemperatur	10 – 50 °C

Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.
Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".

Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen q_vmin und q_vmax.

Volumenstrombereiche und Mindestdruckdifferenzen
Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δ_pstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente statisches Messprinzip
Anbauteil: XD0, XD4, BP3, BPG, BPB, BB3, BBB, BUSN, BUSNF, BUSS, TUN, TUNF, TUS, TUSD, ELAB

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
125	20	70	2	2	2	2	10
125	59	213	10	12	13	15	7
125	99	356	28	32	36	40	6
125	138	499	54	62	70	77	6
160	34	122	2	2	2	2	10
160	104	373	12	13	14	15	7
160	174	625	32	35	38	42	6
160	243	876	62	68	75	81	5
200	55	196	2	2	2	2	10
200	167	601	11	12	12	13	7
200	279	1005	29	31	34	36	6
200	391	1410	56	61	66	71	5
250	85	306	1	1	2	2	10
250	261	939	9	10	10	11	7
250	437	1572	24	26	28	30	6
250	612	2205	47	51	55	59	5
315	139	500	1	1	1	1	10
315	426	1533	6	6	7	8	7
315	713	2565	16	17	19	21	6
315	999	3598	30	33	37	40	5
400	231	830	1	1	1	1	10
400	707	2546	4	5	5	5	7
400	1184	4262	11	12	13	14	6
400	1660	5978	21	24	26	28	5

① Grundgerät
② Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1500 mm

Schnellauslegungstabelle Schalldruckpegel

In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine bauseitige Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch L_PA
Regler inklusive Schalldämpfervarianten
(Gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa				500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	③	④	①	②	③	④
125	20	70	35	20	< 15	< 15	41	24	18	< 15
125	59	213	46	32	27	22	52	37	31	26
125	99	356	51	38	33	29	57	43	37	32
125	138	499	54	42	37	33	60	47	41	37
160	34	122	36	23	18	15	42	27	22	17
160	104	373	47	35	30	27	53	40	34	29
160	174	625	51	39	35	31	57	44	39	34
160	243	876	53	41	37	34	58	47	41	37
200	55	196	41	28	23	19	51	40	35	30
200	167	601	44	32	27	23	55	43	38	34
200	279	1005	44	32	27	24	55	43	38	34
200	391	1410	44	32	29	28	55	43	38	34
250	85	306	41	29	23	18	52	40	34	29
250	261	939	44	33	28	24	55	44	39	34
250	437	1572	44	35	30	26	55	45	40	36
250	612	2205	44	36	32	29	55	45	41	37
315	139	500	43	33	28	24	49	38	33	29
315	426	1533	47	39	34	31	53	44	40	36
315	713	2565	50	42	37	34	56	47	43	40
315	999	3598	51	43	39	36	57	49	45	42
400	231	830	40	32	28	25	46	39	35	31
400	707	2546	45	38	35	32	52	45	41	38
400	1184	4262	48	41	38	35	54	48	44	41
400	1660	5978	49	43	40	37	56	49	46	43

Strömungsgeräusch L_PA [dB] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa

Schnellauslegungstabelle Abstrahlgeräusch L_PA

NG	qv [l/s]	qv [m³/h]	150 Pa	500 Pa
125	20	70	18	30
125	59	213	26	38
125	99	356	29	41
125	138	499	32	44
160	34	122	19	30
160	104	373	29	40
160	174	625	34	44
160	243	876	37	47
200	55	196	30	41
200	167	601	33	45
200	279	1005	35	46
200	391	1410	36	47
250	85	306	28	40
250	261	939	33	45
250	437	1572	36	48
250	612	2205	37	49
315	139	500	31	40
315	426	1533	39	48
315	713	2565	43	51
315	999	3598	45	54
400	231	830	28	36
400	707	2546	38	46
400	1184	4262	42	51
400	1660	5978	45	54

Abstrahlgeräusch L_PA [dB] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa

n. V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als Mindestdruckdifferenz Δ_{pst min}.

Hinweis:

Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

VVS-Regelgeräte aus Kunststoff PPs in runder Bauform für variable und konstante Volumenstromsysteme, für Abluft, in 6 Nenngrößen.

Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D).

Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung und eine Regelklappe. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet.

Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung.

Position der Regelklappe von außen an der Achse erkennbar . Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitstellung NC (Normally Closed).

Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 3.

Gehäuse-Leckluftstrom nach EN 1751, Klasse C.

Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

Integrierter Wirkdrucksensor, zur Kontrolle herausziehbar, mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich

Materialien und Oberflächen

Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PPs)
Differenzdrucksensor und Gleitlager aus Polypropylen (PP)
Regelklappendichtung aus Chloropren-Kautschuk (CR)

Anschlussausführung

Rohrstutzen, passend für Luftleitungen nach DIN 8077

Technische Daten

Nenngrößen: 125 – 400 mm
Volumenstrombereich: 20 – 1666 l/s oder 70 – 5978 m³/h
Volumenstromregelbereich: ca. 12 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz: bis zu 62 Pa
Maximal zulässige Druckdifferenz: 1000 Pa

Ausschreibungstext Anbauteil

Variable Volumenstromregelung mit elektronischem Universalregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal zur Einbindung in Gebäudeleittechnik.

Versorgungsspannung 24 V AC/DC
Signalspannungen 0 – 10 V DC oder 2 – 10 V DC
Mit externen, potentialfreien Schaltern; mögliche Zwangssteuerungen: ZU, AUF, q_ᵥmin und q_ᵥmax

Auslegungsdaten

q_ᵥ _______________________ [m³/h]
Δ_pst _______________________ [Pa]

Strömungsgeräusch

L_PA _______________________ [dB(A)]

Abstrahlgeräusch

L_PA _______________________ [dB(A)]

Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

TVRK

–

160

XD4

200 – 900 [m³/h]

Luftleitungsanschluss	Rohrstutzen
Nenngröße	160 mm
Anbauteile (Regelkomponente)	VARYCONTROL Universalregler mit statischem Wirkdrucktransmitter und Sicherheitsstellung mit Federrücklaufantrieb
Betriebsart	variabler Betrieb
Signalspannungsbereich	2 – 10 V DC
Betriebswerte	q_vmin = 200 m³/h q_vmax = 900 m³/h
Klappenstellung	NO stromlos geöffnet

Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

TVRK

–

160

TUNF

UMZ

…

1 Serie
TVRK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL Flansch beidseitig

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
TROX UNIVERSAL Regler Varianten:
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Extract)

7 Volumenstromvorgabe
M Master (RMF Funktion)
S Slave
F Festwertregler

8 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

9 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO mit Magnetventil

10 Betriebswerte [m³/h oder l/s]
Master
q_ᵥmin: minimaler Volumenstrom
q_ᵥmax: maximaler Volumenstrom
q_{ᵥkonst_Zu}: konstante Zuluft
q_{ᵥkonst_Ab}: konstante Abluft
q_ᵥDiff: Differenz Zuluft-Abluft

Festwert
q_ᵥkonst: Konstantvolumenstrom

Slave
Keine Eintragung notwendig

11 Klappenstellung
Nur bei Regelkomponente TUNF (Federrücklaufantrieb)
NO stromlos AUF
NC stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TVRK-FL/125/TUN/RE/S/0/UZ/

Flansch	beidseitig
Nenngröße	125 mm
Zubehör	ohne
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL, Stellantrieb Laufzeit 150 s
Gerätefunktion	Abluftregelung
Volumenstromvorgabe	Slave
Signalspannungsbereich	0 – 10 V DC
Erweiterung der Anbauteile	mit Erweiterungsmodul EM-TRF-USV, Trafo für 230 V AC und unterbrechungsfreie Stromversorgung mit Erweiterunsgmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich der Messstelle
Betriebswerte	keine Eintragung erforderlich (Slave)

Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

TVRK

–

160

XF4

PDE

500 Pa

Bestellbeispiel: TVRK/315/XF0/PDE/F0/550 Pa

Luftleitungsanschluss	Rohrstutzen
Nenngröße	315 mm
Anbauteile (Regelkomponente)	Compactregler, statisch, Kanaldruckregelung
Gerätefunktion/Einbauort	Kanaldruckregelung Abluft
Betriebsart	Festwertregelung
Signalspannungsbereich	0 – 10 V DC
Betriebswert	∆_pkonst. = 550 Pa

Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

TVRK

–

160

TUNF

PRE

MFP

UMZ

…

1 Serie
TVRK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL beidseitig

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
TROX UNIVERSAL Regler Varianten:
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

6 Gerätefunktion
Druckregelung
PRE Raumdruckregelung Abluft
PDE Kanaldruckregelung Abluft

7 Wirkdruckvorgabe
MFP Master, Konstantdruckregelung
MVP Master, variable Druckregelung
SFP Slave, Konstantdruckregelung
SVP Slave, variable Druckregelung

8 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

9 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Volumenstrommessung
Keine Eintragung: ohne
V EM-V Volumenstrommessung für Druckregelung

Option 4: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO mit Magnetventil (nur mit V)

10 Betriebswerte [Pa, m³/h oder l/s]
Slave SVP
Δ_pmin: Minimaler Differenzdruck
Δ_pmax: Maximaler Differenzdruck

Slave SFP
Δ_pkonst: Konstanter Differenzdruck

Master MFP und MVP – wie Slave, jedoch zusätzlich:
q_ᵥmin: minimaler Volumenstrom
q_ᵥmax: maximaler Volumenstrom
qᵥ_{konst_Zu}: konstante Zuluft
qᵥ_{konst_Ab}: konstante Abluft
qᵥ_Diff: Differenz Zuluft-Abluft

11 Klappenstellung
Nur bei Regelkomponente TUNF (Federrücklaufantrieb)
NO stromlos AUF
NC stromlos ZU

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display
Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.:
PT-699 für Raumdruckregelung
PT-699-DUCT für Kanaldruckregelung, inklusive Schlauch und Messnippel

Bestellbeispiel: TVRK/125/TUN/PDE/SVP/0/TVZ/100/350 Pa

Luftleitungsanschluss	Rohrstutzen
Nenngröße	125 mm
Anbauteile (Regelkomponente)	TROX UNIVERSAL Regler, Stellantrieb 150 s Laufzeit
Gerätefunktion	Kanaldruckregelung Abluft
Wirkdruckvorgabe	Slave, variable Druckregelung
Signalspannungskennlinie	0 – 10 V DC
Erweiterung des Anbauteils	mit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-V, für Volumenstrommessung bei Druckregelung mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich der Messstelle
Betriebswerte	∆_pmin = 100 Pa ∆_pmax = 350 Pa

Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

TVRK

–

160

ELAB

UMZ

LAB

…

1 Serie
TVRK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL Flansch beidseitig

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: Ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

8 Gerätefunktion
Raumregelung
RE Abluftregelung (Room Exhaust)
PC Druckregelung (Pressure Control)

9 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

10 Zusatzfunktionen
Ohne Raum-Management-Funktion
LAB Abluftgeführtes System (Laboratorien)
CLR Zuluftgeführtes System (Reinräume)
Raum-Management-Funktion aktiviert
LAB-RMF Abluftgeführtes System
CLR-RMF Zuluftgeführtes System

11 Betriebswerte [m³/h oder l/s, Pa]
(nur bei aktivierter Raum-Management-Funktion erforderlich)
Gesamtabluft/-zuluft Raum:
q_v1: Standardbetrieb
q_v2: Reduzierter Betrieb
q_v3: Erhöhter Betrieb
q_v4: Konstante Zuluft
q_v5: Konstante Abluft
q_v6: Differenz Zu-/Abluft
Δ_psoll: Solldruck (nur bei Druckregelung)

Ergänzende Produkte
Raumbedieneinheit
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
PT-699 Messbereich ±50 Pa oder ±100 Pa
PT-GB604 Messbereich ±100 Pa

Bestellbeispiel: TVRK-FL/160/GK/ELAB/S/RE/LAB

Luftleitungsanschluss	Flansch beidseitig
Nenngröße	160 mm
Zubehör	Gegenflansch beidseitig
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	Schnelllaufend (3 s)
Gerätefunktion	Abluftregelung
Zusatzfunktion	Raum-Management-Funktion deaktiviert abluftgeführtes System
Betriebswerte	nicht erforderlich

Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TVRK

–

160

ELAB

–

UMZ

…

Bestellbeispiel: TVRK/200/ELAB/S/EC/E2/600/900

Luftleitungsanschluss	Rohrstutzen
Nenngröße	200 mm
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	Schnellläufer (3 s)
Gerätefunktion	Abluftregler
Externe Volumenstromvorgabe	Spannungssignal 2 – 10 V DC
Betriebswerte	q_vmin = 600 m³/h q_vmax = 900 m³/h

Bestellschlüssel Laborabzugsregelung (mit Anbauteil EASYLAB)

TVRK

–

160

ELAB

FH – VS

UMZS

200 – 900 [m³/h]

1 Serie
TVRK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL Flansch beidseitig

3 Nenngröße [mm]
125
160
200
250
315
400

4 Zubehör
Keine Eintragung: Ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

7 Gerätefunktion
Laborabzugsregelung

Mit Einströmsensor
FH-VS Regelstrategie Einströmgeschwindigkeit

Mit Einströmsensor und Frontschieber-Wegsensor
FH-VD Regelstrategie Einströmgeschwindigkeit optimiert

Mit Frontschieber-Wegsensor
FH-DS Lineare Regelstrategie
FH-DV Sicherheitsoptimierte Regelstrategie

Mit Kundenseitigen Schaltkontakten für Schaltstufen
FH-2P 2 Schaltstufen
FH-3P 3 Schaltstufen

Ohne Aufschaltung
FH-F Regelung Volumenstromfestwert

8 Erweiterungsmodule
Option 1: Versorgungsspannung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

Option 4: Beleuchtungsschaltung
Keine eintragung: Ohne
S EM-LIGHT Anschlussbuchse für die Beleuchtung, schaltbar an der Bedieneinheit
(nur in Kombination mit EM-TRF oder EM-TRF-USV)

9 Betriebswerte [m³/h oder l/s]
Abhängig von der Gerätefunktion
FH-VS: q_vmin – q_vmax
FH-VD: q_vmin – q_vmax
FH-DS: q_vmin – q_vmax
FH-DV: q_vmin – q_vmax
FH-2P: q_v1/q_v2
FH-3P: q_v1/q_v2 /q_v3
FH-F: q_v1

Ergänzende Produkte
Bedieneinheit für Laborabzugsregler zur Funktionsanzeige
der Regelung nach EN 14175
BE-SEG-** OLED-Display
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TVRK/200/ELAB/S/FH-2P/TZ/600/1200

Luftleitungsanschluss	Rohrstutzen
Nenngröße	200 mm
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3 mit Schnellläufer
Stellantrieb	Schnellläufer (3 s)
Gerätefunktion	2 Schaltstufen
Erweiterungsmodul	mit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich
Betriebswerte	q_vmin = 600 m³/h q_vmax = 1200 m³/h

Anbauteile
Serie Compact, statisch
Serie Universal, statisch
Serie EASYLAB TCU3

Ergänzende Produkte
Serie CAK

Varianten, Abmessungen und Gewichte, Produktdetails

VVS-Regelgerät Variante TVRK

Volumenstromregelgerät zur variablen Volumenstromregelung
Rohrstutzen zum Anschluss der Luftleitungen

Regelgerät (TVRK, Nenngrößen 125 – 200)...

Hinweise: Baulänge L abhängig von Nenngröße. Abgebildet ist eine der möglichen Regelkomponenten. Individuelle Abmessungen siehe Abschnitt Platzbedarf für Inbetriebnahme und Instandhaltung.

Regelgerät (TVRK, Nenngrößen 250 – 400)...

Regelgerät mit Flansch (TVRK-FL, Nenngrößen 125 –
200)...

Regelgerät mit Flansch (TVRK-FL, Nenngrößen 250 –
400)...

Abmessungen und Gewichte für TVRK

NG	L	∅D	B₃	H₃	kg
125	394	125	195	145	4,5
160	394	160	230	180	4,8
200	394	200	270	220	5,2
250	394	250	320	270	6,4
315	594	315	385	335	8,5
400	594	400	470	420	10,7

Abmessungen und Gewichte für TVRK-FL

NG	L	∅D	∅D₁	∅D₂	B₃	H₃	T	n	kg
125	400	125	165	185	195	145	8	8	4,7
160	400	160	200	230	230	180	8	8	5,2
200	400	200	240	270	270	270	8	8	5,7
250	400	250	290	320	320	270	8	12	7
315	600	315	350	395	385	335	10	12	9,4
400	600	400	445	475	470	420	10	16	11,9

Bogenanschluss

Ein Bogen mit mindestens 1D Krümmungsradius – ohne zusätzliche gerade Anströmlänge vor dem VVS-Regelgerät – hat keinen nennenswerten Einfluss auf die Volumenstromgenauigkeit.

Einbau und Inbetriebnahme

Einbaulage gemäß Geräteaufkleber beachten

Anströmbedingungen

Die Volumenstromgenauigkeit Δq_ᵥ gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Grundlagen_VVS-Regelgeraete_PD_2021_03_02_DE_de Grundlagen und Definitionen 500 KB pdf
Produktdatenblatt Regelkomponente XB4

XB4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XD0

XD0_PD_2021_03_04_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt Regelkomponente XD4

XD4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XF0

XF0_PD_2021_03_17_DE_de Produktdatenblatt 620 KB pdf
Produktdatenblatt Regelkomponente XF4

XF4_PD_2021_03_18_DE_de Produktdatenblatt 940 KB pdf
Produktdatenblatt Regelkomponente BUPNF

BUPNF_PD_2024_01_15_DE_de Produktdatenblatt 770 KB pdf
Produktdatenblatt Regelkomponente BUPN

BUPN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BURN

BURN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BUSN

BUSN_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf
Produktdatenblatt Regelkomponente BUSNF

BUSNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente BUSS

BUSS_PD_2024_01_15_DE_de Produktdatenblatt 730 KB pdf
Produktdatenblatt SB0N

SB0N_PD_2022_09_08_DE_de Produktdatenblatt 400 KB pdf
Produktdatenblatt TVRK

TVRK_PD_2024_11_04_DE_de Produktdatenblatt 16 MB pdf

Zertifikate

Environmental Product Declaration TVRK

TVRK_EPD_2024_11_DE_en Environmental Product Declaration 1.1 MB pdf
Hygiene-Konformitätserklärung TVRK

TVRK_HC_2024_05_DE_de Hygienezertifikat 1.8 MB pdf
Konformitäts- oder Einbauerklärung Serie TVRK

CE_VVS_DE_de Konformitäts- oder Einbauerklärung 210 KB pdf
Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVRK

Serienzertifikat_TROX-VAV_TVRK_DIN-EN-14175-6_200403 Zertfikat 440 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung 6.6 MB pdf

Referenzen

MAX-DELBRÜCK-CENTRUM, BERLIN

Projekt:
Max-Delbrück-Centrum für Molekulare Medizin

Anwendungsgebiet:
Forschungsgebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
LABCONTROL (EASYLAB): TVLK
Regelgeräte: TVR, TVRK-ELAB, VFC
Absperrklappen: AK
Deckendralldurchlässe: VDW-Q- (A/Z)
Lüftungsgitter: TRS-RA, TRS-KA

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

Für kontaminierte Luft

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte, Produktdetails

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Produktdatenblatt Regelkomponente XB4

Produktdatenblatt Regelkomponente XD0

Produktdatenblatt Regelkomponente XD4

Produktdatenblatt Regelkomponente XF0

Produktdatenblatt Regelkomponente XF4

Produktdatenblatt Regelkomponente BUPNF

Produktdatenblatt Regelkomponente BUPN

Produktdatenblatt Regelkomponente BURN

Produktdatenblatt Regelkomponente BUSN

Produktdatenblatt Regelkomponente BUSNF

Produktdatenblatt Regelkomponente BUSS

Produktdatenblatt SB0N

Produktdatenblatt TVRK

Zertifikate

Environmental Product Declaration TVRK

Hygiene-Konformitätserklärung TVRK

Konformitäts- oder Einbauerklärung Serie TVRK

Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVRK

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

Referenzen

MAX-DELBRÜCK-CENTRUM, BERLIN

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
