VVS-Regelgerät Serie TVR/160/Easy

Easyregler an VVS-Regelgerätserie TVR

Easyregler, Compactregler

VVS-Regelgerät Variante TVR-D-FL

Ausführung mit Dämmschale und Flansch

Universalregler, Typ VRU-D3-M/B TR

Universalregler (VARYCONTROL)

TU-ELAB-Regler_img_01_2020_01_DEpsd.psd.link

TROX UNIVERSAL Regler,

TROX LABCONTROL Regler

{249}

Konform nach VDI 6022

Für unterschiedliche Anwendungen im Standardbereich

Runde Volumenstromregelgeräte für Standardanwendungen in Zuluft- und Abluftsystemen mit variablen Volumenströmen
Geeignet für die Volumenstrom-, Raumdruck- oder Kanaldruckregelung
Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
Hohe Regelgenauigkeit auch bei Bogenanschluss (mit R = 1D)
Leckluftstrom bei geschlossener Regelklappe nach EN1751, bis Klasse 4
Gehäuse-Leckluftstrom nach EN1751, Klasse C

Optionale Ausstattung und Zubehör

Dämmschale zur Reduzierung von Abstrahlgeräuschen
Rohrschalldämpfer Serien CA (für DE, CH) sowie CAH (für EMEA) oder CF zur Reduzierung von Strömungsgeräuschen
Warmwasser-Wärmeübertrager Serie WL und Elektro-Lufterhitzer Serie EL zur Nacherwärmung

Allgemeine Informationen

Anwendung

Runde VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
Für nahezu alle Regel-, Drossel- und Absperraufgaben im Zuluft- oder Abluftbereich
Volumenstromregelung im geschlossenen Regelkreis mit Hilfsenergie
Für variable oder konstante Volumenstromsysteme
Absperrung durch kundenseitige Zwangsschaltung
Mit geeigneten Regelkomponenten auch zur Kanal- oder Raumdruckregelung einsetzbar

Besondere Merkmale

Integrierter Wirkdrucksensor mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Werkseitige Einstellung, Parametrierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich

Nenngrößen

100, 125, 160, 200, 250, 315, 400

Varianten

TVR: VVS-Regelgerät
TVR-D: VVS-Regelgerät mit Dämmschale
TVR-FL: VVS-Regelgerät beidseitig mit Flansch
TVR-D-FL: VVS-Regelgerät mit Dämmschale und beidseitig mit Flansch
Geräte mit Dämmschale und/oder einem Rohrschalldämpfer Serie CA (für DE, CH) sowie CAH (für EMEA) oder CF für hohe akustische Anforderungen
Nachrüsten der Dämmschale nicht möglich

Ausführung

Verzinktes Stahlblech
P1: Oberfläche pulverbeschichtet, silbergrau (RAL 7001)
A2: Edelstahl

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
Regelklappe
Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
Jedes Gerät werkseitig auf speziellem lufttechnischen Prüfstand geprüft
Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D)

Anbauteile

Easyregler: kompakte Baueinheit aus Regler mit Einstellpotentiometern, Wirkdrucktransmitter und Stellantrieb
Compactregler: kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
LABCONTROL: Regelkomponenten für Luft-Management-Systeme

Zubehör

G2: beidseitig mit Gegenflansch
D2: beidseitig mit Doppellippendichtung (werkseitig aufgebracht)

Ergänzende Produkte

Rohrschalldämpfer Serie CA (für DE, CH) sowie CAH (für EMEA) oder CF für hohe akustische Anforderungen
Wärmeübertrager Serie WL
Elektro-Lufterhitzer Serie EL

Konstruktionsmerkmale

Rundes Gehäuse
Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Rohrstutzen mit Einlegesicke für Dichtung
Position der Regelklappe von außen an der Achse erkennbar
TVR-FL: Flansche nach EN 12220

Materialien und Oberflächen

Ausführung verzinktes Stahlblech

Gehäuse und Regelklappe aus verzinktem Stahlblech
Regelklappendichtung aus Kunststoff TPE
Sensorrohre aus Aluminium
Gleitlager aus Kunststoff

Ausführung Pulverbeschichtung (P1)

Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
Regelklappe und Achse aus Edelstahl 1.4301
Sensorrohre aus Aluminium mit Pulverbeschichtung

Ausführung Edelstahl (A2)

Gehäuse, Regelklappe und Achse aus Edelstahl 1.4301
Sensorrohre aus Aluminium mit Pulverbeschichtung

Variante Dämmschale (-D)

Dämmschale aus verzinktem Stahlblech
Gummiprofil zur Körperschallisolierung
Auskleidung aus Mineralwolle

Mineralwolle

Nach EN 13501, Baustoffklasse A1, nichtbrennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Leckluftstrom bei geschlossener Regelklappe:

NG 100

EN 1751, Klasse 2
DIN 1946 Teil 4, Erfüllung der allgemeinen Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

NG 125 – 160

EN 1751, Klasse 3
DIN 1946 Teil 4, Erfüllung der erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

NG > 160

EN 1751, Klasse 4
DIN 1946 Teil 4, Erfüllung der erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

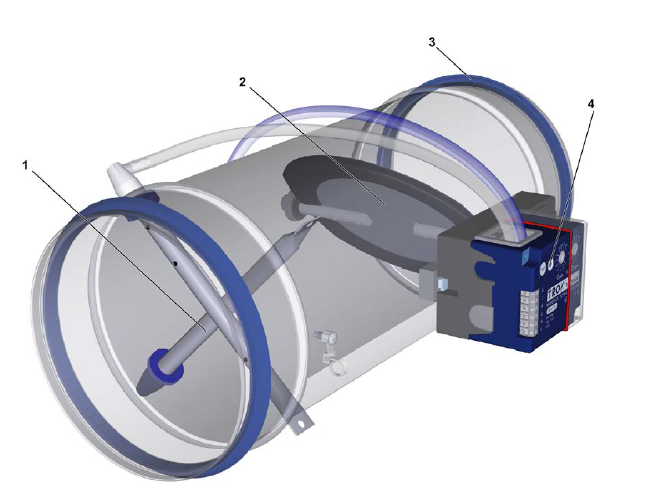

Schematische Darstellung TVR

① Wirkdrucksensor

② Regelklappe

③ Doppellippendichtung

④ Regelkomponenten, z. B. Easyregler

Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor. Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal oder LABCONTROL). Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler. Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.

Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden. Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen". Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen qvmin und qvmax.

Volumenstrombereiche und Mindestdruckdifferenzen

Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δpstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

Volumenstrombereiche und Mindestdruckdifferenzen

Regelkomponente dynamisches Messprinzip – Easy (Potentiometer)

Anbauteil: Easy

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	38	136	12	14	16	19	9
100	66	239	35	42	50	57	7
100	94	341	71	86	101	116	6
125	16	55	1	1	1	2	16
125	62	223	12	14	16	18	8
125	108	390	37	43	49	55	7
125	155	558	75	87	100	112	6
160	25	88	1	1	1	1	16
160	99	357	11	13	14	15	9
160	174	627	34	38	42	46	7
160	248	896	69	77	86	94	6
200	40	143	1	1	1	1	16
200	162	582	11	12	13	14	8
200	283	1020	33	36	40	43	7
200	405	1459	67	74	81	87	6
250	60	216	1	1	1	1	16
250	245	881	8	9	9	10	9
250	430	1547	23	25	28	30	7
250	614	2212	46	51	56	61	6
315	100	359	1	1	1	1	16
315	407	1464	5	6	7	7	8
315	713	2568	15	17	19	21	7
315	1020	3673	31	35	39	42	6
400	165	591	1	1	1	1	16
400	670	2413	4	5	5	6	8
400	1177	4236	12	14	15	16	7
400	1682	6058	25	27	30	33	6

① Grundgerät
② Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 1500 mm

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – q_verweitert
Anbauteile: BC0, BL0 **, BM0, BM0-J6

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	46	165	17	20	24	28	8
100	83	297	54	65	77	88	6
100	118	428	111	135	158	182	5
125	16	55	1	1	1	2	16
125	75	270	18	21	24	27	8
125	134	484	57	66	75	84	6
125	194	699	117	137	156	175	5
160	25	88	1	1	1	1	16
160	120	433	17	18	20	22	8
160	216	777	52	58	64	71	6
160	311	1122	108	121	134	147	5
200	40	143	1	1	1	1	16
200	196	705	16	18	19	21	8
200	352	1266	51	56	61	66	6
200	507	1828	105	116	126	137	5
250	60	216	1	1	1	1	16
250	297	1068	11	12	13	15	8
250	533	1919	35	38	42	46	6
250	769	2771	72	80	87	95	5
315	100	359	1	1	1	1	16
315	493	1774	8	9	9	10	8
315	886	3188	24	26	29	32	6
315	1278	4603	49	55	60	66	5
400	165	591	1	1	1	1	16
400	812	2924	6	7	7	8	8
400	1461	5258	19	21	23	25	6
400	2108	7591	38	43	47	51	5

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente dynamisches Messprinzip – qv Standard
Anbauteile: BUDN, BUDNF, LN0, LK0, LB0, XB0, XB4, (B13 *, B1B *)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	10	34	1	1	1	2	16
100	39	141	12	15	18	20	9
100	69	247	37	45	53	61	7
100	98	354	76	92	109	125	6
125	16	55	1	1	1	2	16
125	64	229	13	15	17	19	8
125	112	404	40	46	52	59	7
125	160	578	80	94	107	120	6
160	25	88	1	1	1	1	16
160	102	368	12	13	15	16	8
160	180	648	36	41	45	49	7
160	257	928	74	83	92	101	6
200	40	143	1	1	1	1	16
200	166	599	12	13	14	15	8
200	293	1056	35	39	42	46	6
200	420	1512	72	79	86	94	6
250	60	216	1	1	1	1	16
250	252	908	8	9	10	11	8
250	444	1600	24	27	29	32	7
250	636	2292	49	55	60	65	6
315	100	359	1	1	1	1	16
315	419	1508	6	6	7	8	8
315	738	2658	17	19	20	22	6
315	1057	3807	33	37	42	46	6
400	165	591	1	1	1	1	16
400	691	2487	5	5	5	6	8
400	1218	4383	13	15	16	17	6
400	1744	6279	26	29	32	35	5

Volumenstrombereiche und Mindestdruckdifferenzen
Regelkomponente statisches Messprinzip
Anbauteile: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB, (BP3 *, BPG *, BPB *, BB3 *, BBB *)

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
100	14	50	2	2	3	3	14
100	42	151	14	17	20	23	8
100	70	253	39	47	56	64	7
100	98	354	76	92	109	125	6
125	23	81	2	2	3	3	13
125	69	247	15	18	20	22	8
125	114	412	41	48	54	61	6
125	160	578	80	94	107	120	6
160	36	129	2	2	2	2	14
160	110	395	14	15	17	19	8
160	184	662	38	42	47	51	7
160	257	928	74	83	92	101	6
200	59	210	2	2	2	2	13
200	179	644	13	15	16	17	8
200	299	1078	37	41	44	48	6
200	420	1512	72	79	86	94	6
250	89	318	1	2	2	2	14
250	271	976	9	10	11	12	8
250	454	1634	25	28	31	33	7
250	636	2292	49	55	60	65	6
315	147	529	1	1	1	1	13
315	451	1622	6	7	8	9	8
315	754	2714	17	19	21	23	6
315	1057	3807	33	37	42	46	6
400	242	871	1	1	1	1	13
400	743	2674	5	6	6	7	8
400	1243	4476	14	15	17	18	6
400	1744	6279	26	29	32	35	5

Schnellauslegungstabelle Schalldruckpegel
In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch L_PA
Regler inklusive Schalldämpfervarianten
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa				500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	③	④	①	②	③	④
100	10	34	32	18	< 15	< 15	43	27	20	15
100	46	165	48	36	31	27	58	45	38	34
100	83	297	53	42	37	33	64	51	45	41
100	118	428	57	45	n.V.	n.V.	67	55	49	45
125	16	55	34	19	< 15	< 15	46	30	23	18
125	75	270	47	36	31	28	59	46	41	37
125	134	484	52	42	37	34	63	52	47	43
125	194	699	53	44	n.V.	n.V.	65	54	49	46
160	25	88	39	25	19	15	51	36	30	25
160	120	433	50	39	35	32	62	50	45	42
160	216	777	52	42	38	35	64	53	49	46
160	311	1122	53	44	40	37	65	55	51	47
200	40	143	41	30	24	20	51	41	36	31
200	196	705	50	42	38	36	61	52	48	44
200	352	1266	52	44	41	39	62	54	51	48
200	507	1828	52	46	43	41	63	56	52	50
250	60	216	41	32	26	23	51	41	37	33
250	297	1068	48	41	37	35	57	51	47	45
250	533	1919	49	43	40	38	58	53	50	47
250	769	2771	49	44	42	40	59	54	51	48
315	100	359	44	36	31	27	54	47	42	37
315	493	1774	49	42	39	36	60	53	49	46
315	886	3188	50	44	41	39	61	55	51	49
315	1278	4603	51	46	43	41	62	56	53	50
400	165	591	45	38	33	29	58	53	48	43
400	812	2924	46	40	36	34	59	54	50	47
400	1461	5258	46	41	38	36	60	55	51	48
400	2108	7591	47	42	40	39	60	55	52	49

Strömungsgeräusch L_PA [dB] bei statischem Druckdifferenz Δ_pst von 150 bzw. 500 Pa
① Grundgerät
② Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CS/CF, Packungsdicke 50 mm, Länge 1500 mm
n. V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als erforderliche Mindestdruckdifferenz Δ_{pst min}.

Schnellauslegungstabelle Abstrahlgeräusch L_PA
Regler inklusive Dämmschalenvariante
(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa		500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	①	②
100	10	34	15	< 15	26	15
100	46	165	31	20	41	30
100	83	297	36	25	47	36
100	118	428	40	29	50	39
125	16	55	17	< 15	28	17
125	75	270	30	19	41	30
125	134	484	35	24	46	35
125	194	699	38	27	49	38
160	25	88	19	< 15	30	23
160	120	433	30	23	42	35
160	216	777	34	27	46	39
160	311	1122	37	30	48	41
200	40	143	21	< 15	31	16
200	196	705	32	17	42	27
200	352	1266	36	21	46	31
200	507	1828	39	24	49	34
250	60	216	25	< 15	34	19
250	297	1068	35	20	45	30
250	533	1919	39	24	48	33
250	769	2771	41	26	51	36
315	100	359	29	< 15	39	21
315	493	1774	40	22	50	32
315	886	3188	44	26	54	36
315	1278	4603	46	29	57	39
400	165	591	30	< 15	43	27
400	812	2924	39	23	52	36
400	1461	5258	42	26	55	39
400	2108	7591	44	28	57	41

Abstrahlgeräusch L_PA [dB] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa

① Grundgerät
② Grundgerät mit Dämmschale
n. V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als erforderliche Mindestdruckdifferenz Δ_{pst min}.

Hinweis:
Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät, optionaler Dämmschale und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

Ausschreibungstext

VVS-Regelgeräte in runder Bauform für variable und konstante Volumenstromsysteme, für Zuluft oder Abluft, in 7 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D). Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung und eine Regelklappe. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Position der Regelklappe von außen durch die Achsenform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitsstellung NC (Normally Closed). Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

Integrierter Wirkdrucksensor mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Werkseitige Einstellung, Parametrierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich; je nach Regelkomponente wird eventuell ein separates Einstellgerät erforderlich

Materialien und Oberflächen

Gehäuse und Regelklappe aus verzinktem Stahlblech
Regelklappendichtung aus Kunststoff TPE
Sensorrohre aus Aluminium
Gleitlager aus Kunststoff

Anschlussausführung

Rohrstutzen mit Einlegesicke für Lippendichtung, passend für Luftleitungen nach EN 1506 oder EN 13180

Gleichwertigkeitskriterien

Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
Einstellung der Volumenströme ohne Einstellgerät über Vmin- und Vmax-Potentiometer
Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999

Technische Daten

Nenngrößen: 100 – 400 mm
Volumenstrombereich: 34 – 6058 m³/h oder 10 – 1682 l/s
Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung): ca. 10 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz: 1 – 117 Pa
Maximal zulässige Druckdifferenz: 1000 Pa
Leckluftstrom bei geschlossener Regelklappe je nach Nenngröße Klasse 2, 3 oder 4.

Ausschreibungstext Anbauteil

Variable Volumenstromregelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal zur Einbindung in Gebäudeleittechnik.

Versorgungsspannung 24 V AC/DC
Signalspannungen 0 – 10 V DC
Mit externen, potentialfreien Schaltern, mögliche Zwangssteuerungen: ZU, AUF, q_vmin und q_vmax
Potentiometer mit Prozentskalen zur Einstellung der Volumenströme q_vmin und q_vmax
Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
Elektrische Anschlüsse mit Schraubklemmen
Klemmen zum Anschluss der Versorgungsspannung je nach Regelkomponente doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler

Auslegungsdaten

q_v____________________________________ [m³/h]
Δ_pst__________________________________ [Pa]

Strömungsgeräusch

L_PA___________________________________ [dB(A)]

Abstrahlgeräusch

L_PA___________________________________ [dB(A)]

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)

TVR	–	D	/	200	/	D2	/	Easy
\|		\|		\|		\|		\|
1		2		5		6		7

1 Serie
TVR VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne Dämmschale
D mit Dämmschale

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne Zubehör
D2 Doppellippendichtung beidseitig

7 Anbauteile (Regelkomponente)
Easy Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung qᵥ_min und qᵥ_max bauseits mit Potentiometern

Bestellbeispiel: TVR-D/200/D2/Easy

Serie	TVR
Dämmschale	mit Dämmschale
Nenngröße [mm]	200
Zubehör	Doppellippendichtung beidseitig
Anbauteile (Regelkomponente)	Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung qᵥ_min und qᵥ_max bauseits mit Potentiometern

Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

TVR

–

160

XD4

200 – 900 [m³/h]

Bestellbeispiel: TVR-D-A2-FL/160/G2/XD4/V0/200-900[m³/h]/NO

Serie	TVR
Dämmschale	mit Dämmschale
Material	Edelstahlausführung
Luftleitungsanschluss	Flansch beidseitig
Nenngröße [mm]	160
Zubehör	Gegenflansch beidseitig
Anbauteile (Regelkomponente)	VARYCONTROL Universalregler, statischer Transmitter, Analogansteuerung, Sicherheitsstellung mit Federrücklauf
Betriebsart	variabler Betrieb
Signalspannungsbereich	0 – 10 V DC
Betriebswerte zur werkseitigen Einstellung	200 – 900 [m³/h]
Klappenstellung	stromlos AUF (Normally Open)

Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

TVR

–

160

TUNF

UMZ

…

1 Serie
TVR VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne Dämmschale
D mit Dämmschale

3 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet, RAL 7001 (silbergrau)
A2 Edelstahlausführung

4 Luftleitungsanschluss
Keine Eintragung: Aufsteckende für Luftleitung nach EN 1506, mit Sicke für optionale Dichtung
FL Flansch beidseitig (nicht für TVR-D-P1)

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne Zubehör
D2 Doppellippendichtung beidseitig
G2 Gegenflansch beidseitig

7 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL mit
TUN Stellantrieb (150 s)
TUNF Federrücklaufantrieb (150 s)
TUS Schnellläufer (3 s)
TUSD Schnellläufer (3 s), mit digitaler Kommunikationschnittstelle (TROX HPD)

8 Gerätefunktion
Raumregelung
RS Raum-Zuluftregler (Room Supply)
RE Raum-Abluftregler (Room Extract)

9 Betriebsart
F Einzelregler oder Raum-Master, fester Sollwert
M Einzelregler oder Raum-Master, variabler Sollwert
S Folgeregler (nur im Rahmen von Raumlösungen)

10 Signalspannungsbereich
0 0 – 10 V DC
2 2 – 10 V DC

11 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC Versorgung
T mit EM-TRF für 230 V AC Netzversorgung
U mit EM-TRF-USV (inkl. Akku) für 230 V AC unterbrechungsfreie Netzversorgung (USV)

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne Kommunikationsschnittstelle
B mit EM-BAC-MOD für BACnet MS/TP
M mit EM-BAC-MOD für Modbus RTU
I mit EM-IP für BACnet IP, Modbus IP und Webserver
R mit EM-IP (inkl. Echtzeituhr, RTC) für BACnet IP, Modbus IP und Webserver

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne Nullpunktabgleich
Z mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich

12 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]

Für Betriebsart F
qᵥ_konst: Konstantvolumenstrom^{1, 2}

Weitere Parameter nur relevant für Raum-Master einer Raumlösung³, bei Einzelregler jeweils den Wert 0 eintragen
qᵥ_{konst_Zu}: konstante Zuluft (Raumwert)
qᵥ_{konst_Ab}: konstante Abluft (Raumwert)
qᵥ_Diff: Differenz Zuluft-Abluft (Raumwert)

Für Betriebsart M
qᵥ_min: minimaler Volumenstrom^{1, 2}
qᵥ_max: maximaler Volumenstrom^{1, 2}

Weitere Parameter nur relevant für Raum-Master einer Raumlösung³, bei Einzelregler jeweils den Wert 0 eintragen
qᵥ_{konst_Zu}: konstante Zuluft (Raumwert)
qᵥ_{konst_Ab}: konstante Abluft (Raumwert)
qᵥ_Diff: Differenz Zuluft-Abluft (Raumwert)

Für Betriebsart S
Keine Parameter für den Folgeregler erforderlich, alle Angaben erfolgen am Raum-Master

Ergänzende Hinweise zu Volumenstrom Betriebswerten
¹ Bei Einzelregler gelten qᵥ_min, qᵥ_maxbzw. qᵥ_konst für den Regler
² Bei Raumlösungen gelten qᵥ_min, qᵥ_max, qᵥ_konst für den Raum
³ Weitere Informationen zu Raumlösungen mit mehreren direkt verbundenen TROX UNIVERSAL Reglern (Plug&Play) inkl. Bestellbeispiele siehe Produktdatenblatt

13 Klappenstellung
Nur für Federrücklaufantriebe
NO stromlos AUF (Normally Open)
NC stromlos ZU (Normally Closed)

Ergänzende Produkte
Optionale Raumbedieneinheit
BE-LCD mit 40-Zeichen-Display

Bestellbeispiel: TVR-FL/250/TUNF/RE/M0/306-2205-0-0-0[m³/h]/NC

Serie	TVR
Dämmschale	ohne Dämmschale
Material	verzinktes Stahlblech
Luftleitungsanschluss	Flansch beidseitig
Nenngröße [mm]	250
Zubehör	ohne Zubehör
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL mit Federrücklaufantrieb (150 s)
Gerätefunktion	Raum-Abluftregler (Room Extract)
Betriebsart	Einzelregler oder Raum-Master, variabler Sollwert
Signalspannungsbereich	0 – 10 V DC
Erweiterung der Anbauteile	24 V AC/DC Versorgung, ohne digitale Kommunikationsschnittstelle, ohne automatischen Nullpunktabgleich
Betriebswerte zur werkseitigen Einstellung	qᵥ_min: 306 [m³/h] qᵥ_max: 2205 [m³/h] qᵥ_{konst_Zu}: 0 qᵥ_{konst_Ab}: 0 qᵥ_Diff: 0
Klappenstellung	stromlos ZU (Normally Closed)

Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

TVR

–

160

XF4

PDS

300-500 [Pa]

Bestellbeispiel: TVR-D-A2-FL/160/G2/XF4/PDS/V0/300-500[Pa]/NO

Serie	TVR
Dämmschale	mit Dämmschale
Material	Edelstahlausführung
Luftleitungsanschluss	Flansch beidseitig
Nenngröße [mm]	160
Zubehör	Gegenflansch beidseitig
Anbauteile (Regelkomponente)	VARYCONTROL Universalregler Kanaldruck, Analogschnittstelle
Gerätefunktion	Kanaldruckregelung Zuluft (Pressure Duct Supply)
Betriebsart	variabler Betrieb
Signalspannungsbereich	0 – 10 V DC
Betriebswerte zur werkseitigen Einstellung	300 – 500 [Pa}
Klappenstellung	stromlos AUF (Normally Open)

Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

TVR

–

…

–

160

TUNF

PRS

MFP

UMZ

…

1 Serie
TVR VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne Dämmschale
D mit Dämmschale

3 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet, RAL 7001 (silbergrau)
A2 Edelstahlausführung

4 Luftleitungsanschluss
Keine Eintragung: Aufsteckende für Luftleitung nach EN 1506 mit Sicke für optionale Dichtung
FL Flansch beidseitig (nicht für TVR-D-P1)

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne Zubehör
D2 Doppellippendichtung beidseitig
G2 Gegenflansch beidseitig

7 Anbauteile (Regelkomponente)
Regler TROX UNIVERSAL
TUN mit Stellantrieb (150 s)
TUNF mit Federrücklaufantrieb (150 s)
TUS mit Schnellläufer (3 s)
TUSD mit Schnellläufer (3 s) und digitaler Kommunikationsschnittstelle (TROX HPD)

8 Gerätefunktion
PDS Kanaldruckregler Zuluft (Pressure Duct Supply)
PDE Kanaldruckregler Abluft (Pressure Duct Extract)
PRS Raumdruckregler Zuluft (Pressure Room Supply)
PRE Raumdruckregler Abluft (Pressure Room Extract)

9 Betriebsart
MFP Einzelregler oder Raum-Master, fester Drucksollwert
MVP Einzelregler oder Raum-Master, variabler Drucksollwert

Im Rahmen von Raumlösungen
SFP Folgeregler, fester Drucksollwert
SVP Folgeregler, variabler Drucksollwert

10 Signalspannungsbereich
Für das Istwert- und Sollwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

11 Erweiterung der Anbauteile
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC Versorgung
T mit EM-TRF für 230 V AC Netzversorgung
U mit EM-TRF-USV (inkl. Akku) für 230 V AC unterbrechungsfreie Netzversorgung (USV)

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne digitale Kommunikationsschnittstelle
B mit EM-BAC-MOD für BACnet MS/TP
M mit EM-BAC-MOD für Modbus RTU
I mit EM-IP für BACnet IP, Modbus IP und Webserver
R mit EM-IP (inkl. Echtzeituhr, RTC) für BACnet IP, Modbus IP und Webserver

Option 3: Volumenstrommessung
Keine Eintragung: ohne Volumenstrommessung
V mit EM-V für Volumenstrommessung am Druckregler

Option 4: automatischer Nullpunktabgleich
Keine Eintragung: ohne automatischen Nullpunktabgleich
Z mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich (nur in Kombination mit EM-V nutzbar)

12 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s], Druck [Pa]

Für Betriebsart MFP und SFP
Δp_konst: Konstantdifferenzdruck

Für Betriebsart MVP und SVP
Δp_min: minimaler Differenzdruck
Δp_max: maximaler Differenzdruck

Weitere Parameter für Betriebsart MFP und MVP
Nur relevant für Raum-Master einer Raumlösung¹, bei Einzelregler jeweils den Wert 0 eintragen
qᵥ_min: minimaler Volumenstrom (Raumwert)
qᵥ_max: maximaler Volumenstrom (Raumwert)
qᵥ_{konst_Zu}: konstante Zuluft (Raumwert)
qᵥ_{konst_Ab}: konstante Abluft (Raumwert)
qᵥ_Diff: Differenz Zuluft-Abluft (Raumwert)

Ergänzende Hinweise
¹ Weitere Informationen zu Raumlösungen mit mehreren direkt verbundenen TROX UNIVERSAL Reglern (Plug&Play) inkl. Bestellbeispiele siehe Produktdatenblatt

13 Klappenstellung
Nur für Federrücklaufantriebe
NO stromlos AUF (Normally Open)
NC stromlos ZU (Normally Closed)

Ergänzende Produkte
Differenzdrucktransmitter für Raum- oder Kanaldruckregelung sind gesondert zu bestellen oder bauseitig zu stellen, z. B.
PT-699 Differenzdrucktransmitter für Raumdruckregelung
PT-699-DUCT Differenzdrucktransmitter für Kanaldruckregelung, inkl. Kanaldruckentnahme-Set

Optionale Raumbedieneinheit
BE-LCD mit 40-Zeichen-Display

Bestellbeispiel: TVR-D-FL/160/G2/TUNF/PRS/MFP/0/UMZ/250[Pa]/NC

Serie	TVR
Dämmschale	ohne Dämmschale
Material	verzinktes Stahlblech
Luftleitungsanschluss	Aufsteckende für Luftleitung nach EN 1506 mit Sicke für optionale Dichtung
Nenngröße [mm]	160
Zubehör	Gegenflansch beidseitig
Anbauteile (Regelkomponente)	Regler TROX UNIVERSAL mit Federrücklaufantrieb (150 s)
Gerätefunktion	Raumdruckregler Zuluft (Pressure Room Supply)
Betriebsart	Einzelregler oder Raum-Master, fester Drucksollwert
Signalspannungsbereich	0 – 10 V DC
Erweiterung der Anbauteile	mit EM-TRF-USV (inkl. Akku) für 230 V AC unterbrechungsfreie Netzversorgung (USV) mit EM-BAC-MOD für Modbus RTU ohne Volumenstrommessung mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich
Klappenstellung	250 [Pa]
Betriebswerte zur werkseitigen Einstellung	stromlos ZU (Normally Closed)

Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

TVR

–

…

–

160

ELAB

UMZ

LAB

…

1 Serie
TVR VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet, RAL 7001 (silbergrau)
A2 Edelstahlausführung

4 Luftleitungsanschluss
Keine Eintragung: Aufsteckende für Luftleitung nach EN 1506, mit Sicke für optionale Dichtung
FL Flansch beidseitig (nicht für TVR-D-P1)

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne
D2 Doppellippendichtung beidseitig
G2 Gegenflansch beidseitg

7 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

8 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s) mit digitaler Kommunikationsschnittstelle (TROX HPD)

9 Gerätefunktion
Raumregelung
RS Raum-Zuluftregler (Room Supply)
RE Raum-Abluftregler (Room Extract)
PC Raumdruckregler (Pressure Control)

11 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC/DC Versorgung
T mit EM-TRF für 230 V AC Netzversorgung
U mit EM-TRF-USV (inkl. Akku) für 230 V AC unterbrechungsfreie Netzversorgung (USV)

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B mit EM-BAC-MOD für BACnet MS/TP
M mit EM-BAC-MOD für Modbus RTU
I mit EM-IP für BACnet IP, Modbus IP und Webserver
R mit EM-IP (inkl. Echtzeituhr, RTC) für BACnet IP, Modbus IP und Webserver

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich

12 Zusatzfunktionen
Ohne Raum-Management-Funktion
LAB abluftgeführtes System (Laboratory)
CLR zuluftgeführtes System (Clean Room)

Raum-Management-Funktion aktiviert
LAB-RMF abluftgeführtes System (Laboratory) – mit Raum-Management-Funktion (RMF)
CLR-RMF zuluftgeführtes System (Clean Room) – mit Raum-Management-Funktion (RMF)

13 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s], Druck [Pa]

Nur bei aktivierter Raum-Management-Funktion erforderlich Gesamtabluft/-zuluft Raum
qᵥ₁: Standardbetrieb
qᵥ₂: reduzierter Betrieb
qᵥ₃: erhöhter Betrieb
qᵥ₄: konstante Zuluft
qᵥ₅: konstante Abluft
qᵥ₆: Differenz Zu-/Abluft
Δp_soll: Solldruck (nur bei Druckregelung)

Ergänzende Produkte
Raumbedieneinheit (nur für Geräte mit RMF)
BE-LCD 40-Zeichen-Display

Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung sind gesondert zu bestellen oder bauseitig zu stellen, z. B.
PT-699 Messbereich ± 50 Pa oder ± 100 Pa
PT-GB604 Messbereich ± 100 Pa

Bestellbeispiel: TVR-D-FL/200/D2/ELAB/SD/RS/MZ/LAB-RMF/2000/1500/2500/100/100/200

Dämmschale	mit
Luftleitungsanschluss	Flansch beidseitig
Material	verzinkes Stahlblech
Nenngröße	200 mm
Zubehör	Doppellippendichtung beidseitig
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	Schnellläufer (3 s) mit digitaler Kommunikationsschnittstelle (TROX HPD)
Gerätefunktion	Raum-Zuluftregler (Room Supply)
Erweiterung der Anbaugruppe	Erweiterungsmodule EM-BAC-MOD für Modbus RTU und EM-AUTOZERO für automatischen Nullpunktabgleich
Zusatzfunktion	Raum-Management-Funktion für abluftgeführtes System z. B. Laborraum
Betriebswerte	Standardbetrieb = 2000 m³/h reduzierter Betrieb = 1500 m³/h erhöhter Betrieb = 2500 m³/h konstante Zuluft =100 m³/h konstante Abluft = 100 m³/h Differenz Zuluft/Abluft = 200 m³/h

Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TVR

–

…

–

160

ELAB

–

UMZ

…

Bestellbeispiel: TVR-P1/100/ELAB/S/EC-2P/100/300

Dämmschale	ohne
Luftleitungsanschluss	Aufsteckende
Material	verzinkes Stahlblech – Oberfläche pulverbeschichtet RAL 7001, silbergrau
Nenngröße	100 mm
Zubehör	ohne
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Stellantrieb	Schnellläufer (3 s)
Gerätefunktion	Einzelregler Abluft (Exhaust controller) Kundenseitiger Schaltkontakt für 2 Volumenstromwerte
Erweiterung der Anbaugruppe	ohne
Betriebswerte	q_v1= 100 m³/h q_v2= 300 m³/h

Bestellschlüssel Laborabzugsregelung (mit Anbauteil EASYLAB)

TVR

–

…

–

160

ELAB

FH – VS

UMZS

200 – 900 [m³/h]

1 Serie
TVR VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne
D mit Dämmschale

3 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet, RAL 7001 (silbergrau)
A2 Edelstahlausführung

4 Luftleitungsansachluss
Keine Eintragung: Aufsteckende für Luftleitung nach EN 1506, mit Sicke für optionale Dichtung
FL Flansch beidseitig (nicht für TVR-D-P1)

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne
D2 Doppellippendichtung beidseitig
G2 Gegenflansch beidseitg

7 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

8 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s) mit digitaler Kommunikationsschnittstelle (TROX HPD)

9 Gerätefunktion
Laborabzugsregelung
Mit Einströmsensor
FH-VS Laborabzugsregelung – Regelstrategie Einströmgeschwindigkeit (für Einströmsensor)

Mit Einströmsensor und Frontschieber-Wegsensor
FH-VD Laborabzugsregelung – optimierte Regelstrategie Einströmgeschwindigkeit (für Einströmsensor + Frontschieber-Wegsensor)

Mit Frontschieber-Wegsensor
FH-DS Laborabzugsregelung – lineare Regelstrategie (für Frontschieber-Wegsensor)
FH-DV Laborabzugsregelung – Sicherheitsoptimierte Regelstrategie (für Frontschieber-Wegsensor)

Mit Kundenseitigen Schaltkontakten für Schaltstufen
FH-2P Laborabzugsregelung – 2 Schaltstufen (für einen kundenseitigen Schaltkontakt)
FH-3P Laborabzugsregelung – 3 Schaltstufen (für zwei kundenseitige Schaltkontakte)

Ohne Aufschaltung
FH-F Laborabzugsregelung - Festwertbetrieb, ein Sollwert (ohne externe Beschaltung)

10 Erweiterungsmodule
Option 1: Versorgungsspannung
Keine Eintragung: 24 V AC/DC Versorgung
T mit EM-TRF für 230 V AC Netzversorgung
U mit EM-TRF-USV (inkl. Akku) für 230 V AC unterbrechungsfreie Netzversorgung (USV)

Option 2: digitale Kommunikationsschnittstelle
Keine Eintragung: ohne
B mit EM-BAC-MOD für BACnet MS/TP
M mit EM-BAC-MOD für Modbus RTU
I mit EM-IP für BACnet IP, Modbus IP und Webserver
R mit EM-IP (inkl. Echtzeituhr, RTC) für BACnet IP, Modbus IP und Webserver

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich

Option 4: Beleuchtungsschaltung
Keine Eintragung: ohne
S mit EM-LIGHT, Anschlussbuchse für Beleuchtung, schaltbar an Bedieneinheit (nur in Verbindung mit EM-TRF oder EM-TRF-USV nutzbar)

11 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]

Abhängig von: Gerätefunktion
FH-VS: qᵥ_min– qᵥ_max
FH-VD: qᵥ_min– qᵥ_max
FH-DS: qᵥ_min– qᵥ_max
FH-DV: qᵥ_min– qᵥ_max
FH-2P: qᵥ₁/qᵥ₂
FH-3P: qᵥ₁/qᵥ₂/qᵥ₃
FH-F: qᵥ₁

Ergänzende Produkte
Bedieneinheit für Laborabzugsregler zur Funktionsanzeige der Regelung nach EN 14175
BE-SEG-02 OLED-Display
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TVR/200/D2/ELAB/FH-2P/TS/200 – 700

Dämmschale	ohne
Nenngröße	200 mm
Luftleitungsanschluss	Aufsteckende
Zubehör	Doppellippendichtung beidseitig
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Stellantrieb	Schnellläufer (3 s)
Gerätefunktion	Laborabzugsregelung - 2 Schaltstufen (für einen kundenseitigen Schaltkontakt)
Erweiterungsmodule	mit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Netzversorgung mit Erweiterungsmodul EM-LIGHT Beleuchtungsschaltung über die Bedieneinheit des Laborabzugsreglers
Betriebswerte	q_v1 = 200 m³/h q_v2 = 700 m³/h

Anbauteile
Serie Easy
Serie Compact, statisch
Serie Compact, dynamisch
Serie Universal, dynamisch
Serie Universal, statisch
Serie EASYLAB TCU3

Ergänzende Produkte
Serie CA
Serie CS
Serie CF
Serie WL
Serie EL

Varianten, Abmessungen und Gewichte, Produktdetails

VVS-Regelgerät Variante TVR

TVR mit Anbauteil BC0

Regelgeräte ohne Dämmschale (TVR)

Hinweis:

Baulänge L abhängig von Nenngröße und gewählter Regelkomponentenkategorie.

Abmessungen/Gewichte für TVR

	Easy, Compact	Universal, LABCONTROL
NG	L		∅D	kg
100	310	600	99	3,3
125	310	600	124	3,6
160	400	600	159	4,2
200	400	600	199	5,1
250	400	600	249	6,1
315	500	600	314	7,2
400	500	600	399	9,4

Abmessungen/Gewichte für TVR-D

	Easy, Compact		Universal, LABCONTROL
NG	L	L1	L	L1	∅D	∅D₃	kg
100	310	232	600	517	99	199	7,2
125	310	232	600	517	124	219	8,5
160	400	312	600	517	159	261	11
200	400	312	600	517	199	299	13,9
250	400	312	600	517	249	354	15,9
315	500	417	600	517	314	416	18
400	500	417	600	517	399	498	22,6

Abmessungen/Gewichte für TVR-FL

	Easy, Compact	Universal, LABCONTROL
NG	L		∅D	∅D₁	∅D₂	T	n	kg
100	298	588	99	132	152	4	4	3,9
125	298	588	124	157	177	4	4	4,2
160	388	588	159	192	212	4	6	5,3
200	388	588	199	233	253	4	6	6,5
250	388	588	249	283	303	4	6	7,8
315	488	588	314	352	378	4	8	10,3
400	488	588	399	438	464	4	8	13,3

Abmessungen/Gewichte für TVR-D-FL

	Easy, Compact		Universal, LABCONTROL
NG	L	L1	L	L1	∅D	∅D₁	∅D₂	∅D₃	T	n	kg
100	298	232	588	517	99	132	152	199	4	4	7,8
125	298	232	588	517	124	157	177	219	4	4	9,1
160	388	312	588	517	159	192	212	261	4	6	12,1
200	388	312	588	517	199	233	253	299	4	6	14,3
250	388	312	588	517	249	283	303	354	4	6	17,6
315	488	417	588	517	314	352	378	416	4	8	21,2
400	488	417	588	517	399	438	464	498	4	8	26,5

Bogenanschluss

Einbau und Inbetriebnahme

Lageunabhängig (ausgenommen Geräte mit statischem Wirkdrucktransmitter)
TVR-D: Bei Dämmschalenausführung kundenseitig raumseitige Luftleitungen bis an die Dämmschale des Reglers dämmen

Anströmbedingungen

Die Volumenstromgenauigkeit Δ_qᵥ gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Regelkomponenten VARYCONTROL

Anbauteil	Regelgröße	Schnittstelle	Wirkdrucktransmitter	Stellantrieb	Fabrikat
Easyregler – dynamisch
Compactregler – dynamisch

BL0 **	qv	LonWorks FTT 10-Schnittstelle	integriert	langsamlaufend, integriert	②

BM0-J6	qv	Modbus RTU/BACnet MS/TP mit RJ12 Steckbuchse (für X-AIRCONTROL)	integriert	langsamlaufend, integriert	②
XB0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	①
LN0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	⑤
LK0	qv	KNX-Schnittstelle	integriert	langsamlaufend, integriert	⑤
Compactregler – statisch
XD0	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, integriert	③
XF0	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	langsamlaufend, integriert	③
VARYCONTROL Universalregler – dynamisch
B13 *	qv	0 – 10 V oder 2 – 10 V	integriert	langsamlaufend, separat	②
B1B *	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	②
BUDN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUDNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
XB4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
VARYCONTROL Universalregler – statisch
BP3 *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	langsamlaufend, separat	②
BPB *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	Federrücklaufantrieb, separat	②
BPG *	qv	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente	schnelllaufend, separat	②
BB3 *	qv	2 – 10 V	Einzelkomponente	langsamlaufend, separat	②
BBB *	qv	2 – 10 V	Einzelkomponente	Federrücklaufantrieb, separat	②
BR3 *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	langsamlaufend, separat	②
BRB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BRG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 100 Pa	schnelllaufend, separat	②
BS3 *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BSB *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BSG *	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellle	Einzelkomponente, 600 Pa	schnelllaufend, separat	②
BG3 *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	langsamlaufend, separat	②
BGB *	Δp	2 – 10 V	Einzelkomponente, 100 Pa	Federrücklaufantrieb, separat	②
BH3 *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	langsamlaufend, separat	②
BHB *	Δp	2 – 10 V	Einzelkomponente, 600 Pa	Federrücklaufantrieb, separat	②
BUPN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	langsamlaufend, separat	②
BURNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	Federrücklaufantrieb, separat	②
BURN	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Pa	langsamlaufend, separat	②
BUPNF	Δp	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert, Regelbereich einstellbar 25 – 450 Pa	Federrücklaufantrieb, separat	②
BUSN	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	langsamlaufend, separat	②
BUSNF	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	Federrücklaufantrieb, separat	②
BUSS	qv	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	schnelllaufend, separat	②
XD4	qv	0 – 10 V oder 2 – 10 V	integriert	Federrücklaufantrieb, separat	③
XF4	Δp	0 – 10 V oder 2 – 10 V	integriert, Regelbereich einstellbar 25 – 550 Pa	Federrücklaufantrieb, separat	③

* Regelkomponente bereits ausgelaufen.
** Regelkomponente läuft in Zukunft aus – bitte nicht für neue Projekte einplanen.

q_v Volumenstrom

Δ_p Druckdifferenz

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens

Regelkomponenten TROX UNIVERSAL

Anbauteil	Regelgröße	Schnittstelle	Wirkdrucktransmitter	Stellantrieb	Fabrikat
TROX UNIVERSAL-Regler – statisch
TUN	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	langsamlaufend, separat	①
TUNF	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	Federrücklaufantrieb, separat	①
TUS	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat	①
TUSD	qv, Δp	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	①

q_v Volumenstrom

Δ_p Druckdifferenz

① TROX

Regelkomponenten LABCONTROL EASYLAB

Anbauteil	Regelgröße	Schnittstelle	Wirkdrucktransmitter	Stellantrieb	Fabrikat
EASYLAB Regler – statisch
ELAB	qv, Δp *	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat oder schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	③

① TROX

* Regelgröße abhängig von der VVS-Regelgeräte Serie

TVR, TVRK: Laborabzug, Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVLK: Laborabzug, Einzelregler
TVJ, TVT: Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVZ, TZ-Silenzio: Raumzuluft, Raumdruck, Einzelregler
TVA, TA-Silenzio: Raumabluft, Raumdruck, Einzelregler

Platzbedarf für Inbetriebnahme und Instandhaltung

Zugänglichkeit der Anbauteile

Schematische Darstellung erforderlicher Bauräume

TVRK Zugänglichkeit der Anbauteile, zweiseitig angebaut

TVRK Zugänglichkeit des Notstromakkumulators

Platzbedarf für Inbetriebnahme und Instandhaltung

Zur Inbetriebnahme und Instandhaltung ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.

Platzbedarf bei einseitigem Anbau

Anbauteil	①	②	③
VARYCONTROL
Easyregler: Easy	250	200	300
Compactregler: BC0, BL0 , BM0, BM0-J6, LN0, LK0, XB0, XD0, XF0**	250	200	250
Universalregler: BUDN, BUSN, BUSS, BUPN, BURN, XB4, XD4, XF4, B13 , B1B , BG3 , BR3 , BRG , BB3 , BP3 , BPG , BH3 , BS3 , BSG *	520	250	250
TROX UNIVERSAL
TROX UNIVERSAL: TUN, TUS, TUSD	550	350	400
LABCONTROL
EASYLAB: ELAB	550	350	400

* Regelkomponente bereits ausgelaufen.
** Regelkomponente läuft in Zukunft aus – bitte nicht für neue Projekte einplanen.

Platzbedarf bei zweiseitigem Anbau

Anbauteil	①	②	③	④	⑤	⑥
VARYCONTROL
Universalregler: BUSNF, BUPNF, BURNF, BGB , BRB , BBB , BPB , BHB , BSB	520	250	250	250	250	250
TROX UNIVERSAL
TROX UNIVERSAL: TUNF	250	250	350	400	400	350

* Regelkomponente bereits ausgelaufen.

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Grundlagen_VVS-Regelgeraete_PD_2021_03_02_DE_de Grundlagen und Definitionen 500 KB pdf
Produktdatenblatt Anbaugruppe XB0

XB0_PD_2024_10_23_DE_de 750 KB pdf
Produktdatenblatt BUDNF

BUDNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente BM0-J6

BM0-J6_PD_2021_06_02_DE_de Produktdatenblatt 540 KB pdf
Produktdatenblatt Regelkomponente BUDN

BUDN_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente Easy

Easy_PD_2024_10_31_DE_de Produktdatenblatt 650 KB pdf
Produktdatenblatt Regelkomponente XB4

XB4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XD0

XD0_PD_2021_03_04_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt Regelkomponente XD4

XD4_PD_2020_01_29_DE_de Produktdatenblatt 38 MB pdf
Produktdatenblatt Regelkomponente XF0

XF0_PD_2021_03_17_DE_de Produktdatenblatt 620 KB pdf
Produktdatenblatt Regelkomponente XF4

XF4_PD_2021_03_18_DE_de Produktdatenblatt 940 KB pdf
Produktdatenblatt Regelkomponente BC0

BC0_PD_2022_08_24_DE_de Produktdatenblatt 880 KB pdf
Produktdatenblatt Regelkomponente BM0

BM0_PD_2022_08_30_DE_de Produktdatenblatt 780 KB pdf
Produktdatenblatt Regelkomponente BUPNF

BUPNF_PD_2024_01_15_DE_de Produktdatenblatt 770 KB pdf
Produktdatenblatt Regelkomponente BUPN

BUPN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BURN

BURN_PD_2024_01_15_DE_de Produktdatenblatt 750 KB pdf
Produktdatenblatt Regelkomponente BURNF

BURNF_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf
Produktdatenblatt Regelkomponente BUSN

BUSN_PD_2024_01_15_DE_de Produktdatenblatt 760 KB pdf
Produktdatenblatt Regelkomponente BUSNF

BUSNF_PD_2024_01_15_DE_de Produktdatenblatt 790 KB pdf
Produktdatenblatt Regelkomponente BUSS

BUSS_PD_2024_01_15_DE_de Produktdatenblatt 730 KB pdf
Produktdatenblatt Regelkomponente LK0

LK0_PD_2021_04_21_DE_de Produktdatenblatt 520 KB pdf
Produktdatenblatt Regelkomponente LN0

LN0_PD_2021_02_24_DE_de Produktdatenblatt 640 KB pdf
Produktdatenblatt SB0N

SB0N_PD_2022_09_08_DE_de Produktdatenblatt 400 KB pdf
Produktdatenblatt TVR

TVR_PD_2022_08_03_DE_de Produktdatenblatt 1.2 MB pdf

Zertifikate

Environmental Product Declaration TVR

TVR_EPD_2024_03_DE_en Environmental Product Declarations 490 KB pdf
Environmental Product Declaration TVR-D

TVR-D_EPD_2024_03_DE_en Environmental Product Declarations 540 KB pdf
Hygiene-Konformitätserklärung Serie TVR

TVR_HC_2024_05_DE_de Hygienezertifikat 1.8 MB pdf
Konformitäts- oder Einbauerklärung Serie TVR

CE/2010-12/TVR/DE/de Konformitäts- oder Einbauerklärung 100 KB pdf
Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVR

Serienzertifikat_TROX-VAV_TVR_DIN-EN-14175-6_200403 Zertifikat 440 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

Montage- und Inbetriebnahmeanleitung Serie EASY

EASY_IM_A00000073880_V4_2022_02_DE_de Montage- und Inbetriebnahmeanleitung 7.1 MB pdf
Montage- und Inbetriebnahmeanleitung Regelkomponente BC0- Compact für VVS-Regelgeräte

BC0-Compact_IM_A00000080356_V1_2020_04_DE_de Montage- und Inbetriebnahmeanleitung 1.8 MB pdf

Referenzen

Max-Planck-Institut für Sonnensystemforschung

Projekt:

- Max-Planck-Institut für Sonnensystemforschung

Anwendungsgebiet:

- Forschung/Industrie

Standort:

- Göttingen, Deutschland

TROX-Produkte:

- Schalldämpfer: CA, TX, MSA200,

- Regelgeräte: TVJ, TVR

- Lüftungsgitter: TR

- Deckendralldurchlässe: VDW

- Jalousieklappen: JZ

Hospital Alianca - Salvador

Projekt:
- HOSPITAL ALIANÇA

Anwendungsgebiet:
- Krankenhaus

Standort:
- Salvador - Bahia, Brasilien

TROX-Produkte:
- Luftdurchlässe: ADLQ-AG, AR-AG, VAT-DG
- Regelgeräte: TVJ, TVR
- Filtergeräte: FAN FILTER UNIT; F650
- Filterelemente: F781, F74BSB85, F700
- RLT-Geräte: TKZ (Air handling units)
- Jalousieklappen: JN-B

MAX-DELBRÜCK-CENTRUM, BERLIN

Projekt:
Max-Delbrück-Centrum für Molekulare Medizin

Anwendungsgebiet:
Forschungsgebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
LABCONTROL (EASYLAB): TVLK
Regelgeräte: TVR, TVRK-ELAB, VFC
Absperrklappen: AK
Deckendralldurchlässe: VDW-Q- (A/Z)
Lüftungsgitter: TRS-RA, TRS-KA

ÖBB Unternehmenszentrale - Wien

Projekt:
ÖBB Unternehmenszentrale, Wien

Anwendungsgebiet:
Büros

Standort:
Wien, Österreich

Projektart:
Neubau

Architekt:
Zechner & Zechner ZT GmbH

TROX-Produkte:
Luftdurchlässe: TR, TRS, FBA, VDW
Dezentrale Lüftung: BID
Jalousieklappen: JZ-AL-HL
Brandschutzklappen: FK-TA, FKRS-TA
Regelgeräte: RN, EN, TVR-Easy, TVJ-Easy, VFR, AK
Schalldämpfer: CA, CF, TX
Ventilatoren

Zertifikate:
ÖGNI Platin

Mehr Informationen

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

Tour de Competence Kompetenz - spannend inszeniert.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Vielen Dank für Ihre Nachricht!

TVR

Für unterschiedliche Anwendungen im Standardbereich

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte, Produktdetails

Platzbedarf für Inbetriebnahme und Instandhaltung

Downloads

Produktinfos

Grundlagen und Definitionen VVS-Regelgeräte

Produktdatenblatt Anbaugruppe XB0

Produktdatenblatt BUDNF

Produktdatenblatt Regelkomponente BM0-J6

Produktdatenblatt Regelkomponente BUDN

Produktdatenblatt Regelkomponente Easy

Produktdatenblatt Regelkomponente XB4

Produktdatenblatt Regelkomponente XD0

Produktdatenblatt Regelkomponente XD4

Produktdatenblatt Regelkomponente XF0

Produktdatenblatt Regelkomponente XF4

Produktdatenblatt Regelkomponente BC0

Produktdatenblatt Regelkomponente BM0

Produktdatenblatt Regelkomponente BUPNF

Produktdatenblatt Regelkomponente BUPN

Produktdatenblatt Regelkomponente BURN

Produktdatenblatt Regelkomponente BURNF

Produktdatenblatt Regelkomponente BUSN

Produktdatenblatt Regelkomponente BUSNF

Produktdatenblatt Regelkomponente BUSS

Produktdatenblatt Regelkomponente LK0

Produktdatenblatt Regelkomponente LN0

Produktdatenblatt SB0N

Produktdatenblatt TVR

Zertifikate

Environmental Product Declaration TVR

Environmental Product Declaration TVR-D

Hygiene-Konformitätserklärung Serie TVR

Konformitäts- oder Einbauerklärung Serie TVR

Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVR

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Montage- und Inbetriebnahmeanleitung Serie EASY

Montage- und Inbetriebnahmeanleitung Regelkomponente BC0- Compact für VVS-Regelgeräte

Referenzen

Max-Planck-Institut für Sonnensystemforschung

Hospital Alianca - Salvador

MAX-DELBRÜCK-CENTRUM, BERLIN

ÖBB Unternehmenszentrale - Wien

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
