RFD

RFD-Q-D

Drallförmige, horizontale Luftführung

Ohne Ausströmdüse

Mit Ausströmdüse

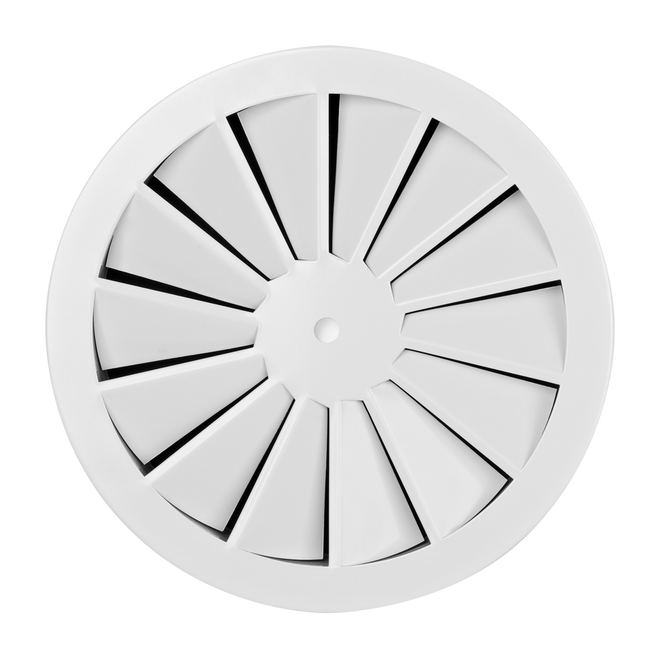

Runder Frontdurchlass

RFD

Mit niedriger Schallleistung für Komfort- und Industriebereiche, mit feststehenden Lamellen

Runde und quadratische Deckendralldurchlässe

Nenngrößen 125, 160, 200, 250, 315, 400
Volumenstrombereich 4 – 330 l/s oder 14 – 1188 m³/h
Frontdurchlass variantenabhängig aus pulverbeschichtetem verzinktem Stahlblech oder aus Aluminium
Für Zuluft und Abluft
Für konstante und variable Volumenströme
Für Deckensysteme aller Art
Mit Ausströmdüse optimal zum Kühlbetrieb bei freihängendem Einbau
Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m
Ideal für Komfortbereiche

Optionale Ausstattung und Zubehör

Sichtseite des Frontdurchlasses in Farben nach RAL Classic
Luftleitungsanschluss horizontal und vertikal
Anschlusskasten mit Drosselelement, Seilzugverstellung und Messnippel
Niedriger Anschlusskasten

Allgemeine Informationen

Anwendung

Deckendralldurchlässe der Serie RFD als Zuluft- und Abluftdurchlass für Komfortbereiche
Gestaltungselement für Bauherren und Architekten mit gehobenen Ansprüchen an Architektur und Design
Drallförmige horizontale Zuluftführung für Mischlüftung
Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -12 bis +10 K
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für Deckensysteme aller Art
Mit Randverbreiterung auch freihängender Einbau mit Ausströmdüse möglich (bei Zuluft)

Besondere Merkmale

Niedrige Schallleistung, ideal für Komfortbereiche
Feststehende Lamellen
Für Deckensysteme aller Art
Luftleitungsanschluss horizontal und vertikal
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m

Nenngrößen

125, 160, 200, 250, 315, 400

Varianten

RFD-Q: Quadratischer Frontdurchlass
RFD-R: Runder Frontdurchlass
RFD-*-D: Frontdurchlass mit Ausströmdüse

Anschluss

K: Vertikaler Luftleitungsanschluss, mit Anschlusskragen
US: Vertikaler Luftleitungsanschluss, mit Übergangsstück
A: Horizontaler Luftleitungsanschluss, mit Anschlusskasten

Nur RFD-R

UO: Vertikaler Luftleitungsanschluss, mit Übergangsstück und Traverse

Nur RFD-R-D

UD: Vertikaler Luftleitungsanschluss, mit Übergangsstück, Traverse und Ausströmdüse
N: Horizontaler Luftleitungsanschluss, mit niedrigem Anschlusskasten zur Anordnung oberhalb offener Decken

Bauteile und Eigenschaften

Quadratischer oder runder Frontdurchlass
Frontdurchlass mit radial angeordneten feststehenden Lamellen

Anbauteile

M: Drosselelement zum Volumenstromabgleich
MN: Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich bei montiertem Frontdurchlass

Zubehör

Lippendichtung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

Materialien und Oberflächen

Q: Frontdurchlass aus Aluminium
R: Frontdurchlass aus verzinktem Stahlblech
Anschlusskasten, Anschlusskragen und Traverse aus verzinktem Stahlblech
Übergangsstück aus Aluminium
Lippendichtung aus Gummi
Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

1 Frontdurchlass

2 Mittelschraubenbefestigung

3 Anschlusskasten

4 Traverse

5 Aufhängebohrung

6 Anschlussstutzen

Optional

7 Lippendichtung

8 Messnippel

9 Drosselelement zum Volumenstromabgleich

10 Grüner Seilzug, Drosselelement schließen

11 Weißer Seilzug, Drosselelement öffnen

12 Messschlauch

13 Textfahne Anschlusskastenvariante

Funktionsbeschreibung

Deckendralldurchlässe lassen die Zuluft lufttechnischer Anlagen drallförmig in den Raum strömen. Diese Strömung bewirkt eine hohe Induktion von Raumluft und dadurch eine schnelle Reduzierung der Luftgeschwindigkeit und der Temperaturdifferenz zwischen Zuluft und Raumluft. Mit Deckendralldurchlässen sind große Volumenströme möglich. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchlüftung bei geringen Turbulenzen im Aufenthaltsbereich.

Deckendralldurchlässe der Serie RFD haben feststehende Lamellen. Die Luftführung ist horizontal mit allseitiger Strömung. Die Zulufttemperaturdifferenz kann –12 bis +10 K betragen.

Ein Drosselelement (optional) vereinfacht den Volumenstromabgleich zur Inbetriebnahme. Messnippel und Drosselelement mit Seilzug, als weitere Option, ermöglichen den Volumenstromabgleich bei montiertem Frontdurchlass.

Zur architektonisch einheitlichen Gestaltung kann die Serie RFD auch als Abluftdurchlass Verwendung finden.

Nenngrößen	125, 160, 200, 250, 315, 400 mm
Minimaler Volumenstrom, bei Δt_Z = -6 K	4 – 36 l/s oder 14 – 130 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 50 dB(A)	22 – 330 l/s oder 79 – 1188 m³/h
Zulufttemperaturdifferenz	-12 bis +10 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen. Die minimalen Volumenströme gelten für eine Zulufttemperaturdifferenz von -6 K. Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 50 dB (A) bei 0° Drosselklappenstellung. Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

RFD-*-K, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	2	<15
	10	36	16	29
	15	54	36	38
	24	86	92	50
160	5	18	1	<15
	15	54	8	16
	30	108	34	34
	47	169	83	50
200	7	25	1	<15
	30	108	15	26
	50	180	43	38
	75	270	96	50
250	10	36	1	<15
	45	162	14	27
	80	288	43	41
	114	410	87	50
315	19	68	1	<15
	75	270	12	25
	130	468	37	40
	185	666	75	50
400	27	97	1	<15
	95	342	12	26
	165	594	35	40
	230	828	69	50

RFD-*-D-K, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	1	<15
	15	54	8	18
	30	108	33	36
	46	166	79	50
160	6,4	23	1	<15
	25	90	8	16
	45	162	26	33
	76	274	74	50
200	9	32		<15
	45	162	11	23
	75	270	31	37
	110	396	66	50
250	14	50		<15
	65	234	10	21
	115	414	33	38
	164	590	66	50
315	25	90	1	<15
	95	342	11	23
	165	594	32	38
	240	864	67	50
400	36	130	1	<15
	135	486	12	24
	235	846	36	40
	330	1188	71	50

RFD-*-US, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4	14	2	<15
	10	36	17	28
	15	54	37	39
	22	79	80	50
160	5	18	1	<15
	20	72	15	24
	30	108	35	37
	42	151	68	50
200	7	25	1	<15
	30	108	22	23
	50	180	60	39
	70	252	117	50
250	10	36	1	<15
	45	162	19	25
	80	288	61	40
	114	410	123	50
315	19	68	1	<15
	70	252	17	25
	130	468	59	42
	170	612	101	50
400	27	97	1	<15
	90	324	15	24
	155	558	44	39
	220	792	88	50

RFD-*-D-US, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	1	<15
	15	54	10	17
	25	90	28	34
	38	137	64	50
160	6	22	1	<15
	25	90	9	16
	45	162	29	35
	66	238	62	50
200	9	32	1	<15
	40	144	22	20
	70	252	66	37
	102	367	140	50
250	14	50	1	<15
	60	216	21	22
	105	378	63	39
	145	522	120	50
315	25	90	2	<15
	90	324	21	22
	155	558	62	38
	220	792	125	50
400	36	130	1	<15
	120	432	17	22
	205	738	49	38
	285	1026	95	50

RFD-*-A, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]
125	4	14	2	<15	3	<15	4	<15
	10	36	17	28	19	28	26	28
	15	54	38	38	43	39	58	38
	22	79	82	50	93	49	124	50
160	5	18	1	<15	1	<15	1	<15
	15	54	9	16	11	17	15	15
	30	108	35	34	43	36	60	34
	47	169	86	50	105	51	147	51
200	7	25	1	<15	1	<15	1	<15
	25	90	12	21	15	21	20	21
	44	158	36	35	45	36	61	35
	70	252	91	50	114	52	156	51
250	10	36	1	<15	1	<15	1	<15
	45	162	14	25	19	26	25	25
	75	270	40	38	52	40	70	39
	110	396	86	50	113	52	151	52
315	19	68	1	<15	1	<15	2	<15
	70	252	12	24	17	26	22	24
	120	432	35	39	49	40	63	38
	175	630	75	50	103	52	135	50
400	27	97	1	<15	1	<15	1	<15
	90	324	10	24	13	25	17	24
	160	576	33	40	40	41	53	39
	220	792	63	50	75	52	100	49

RFD-*-D-A, Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	1	<15	1	<15	3	<15
	15	54	12	19	17	20	33	23
	30	108	48	37	68	40	132	41
	43	155	98	50	139	52	271	53
160	6,4	23	1	<15	1	<15	2	<15
	30	108	16	22	24	22	44	25
	50	180	45	37	68	38	123	41
	71	256	91	50	138	53	250	54
200	9	32	1	<15	1	<15	2	<15
	40	144	13	21	19	22	34	24
	70	252	39	37	59	38	104	40
	105	378	89	50	133	53	234	54
250	14	50	1	<15	1	<15	2	<15
	60	216	12	20	18	23	32	23
	108	389	39	37	58	39	103	40
	153	551	79	50	116	53	207	52
315	25	90	1	<15	2	<15	2	<15
	90	324	13	23	20	25	29	25
	150	540	35	38	55	40	82	40
	215	774	72	50	114	52	168	52
400	36	130	1	<15	1	<15	2	<15
	120	432	11	23	15	23	22	23
	205	738	33	38	44	39	65	39
	290	1044	65	50	87	50	131	51

Deckendralldurchlässe mit quadratischem oder rundem Frontdurchlass. Als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche. Frontdurchlass mit feststehenden Lamellen für drallförmige horizontale Luftführung mit hoher Induktion. Zum Einbau in abgehängte Decken aller Art. Einbaufertige Komponente, bestehend aus dem Frontdurchlass mit radial angeordneten, feststehenden Lamellen und einem Anschlussstutzen oder einem Anschlusskasten mit horizontal oder vertikal angeordnetem Anschlussstutzen und Bohrungen oder Aufhängelaschen zur Abhängung.

Mittelschraubenbefestigung des Frontdurchlasses an der Traverse. Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Niedrige Schallleistung, ideal für Komfortbereiche
Feststehende Lamellen
Für Deckensysteme aller Art
Luftleitungsanschluss horizontal und vertikal
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m

Materialien und Oberflächen

Q: Frontdurchlass aus Aluminium
R: Frontdurchlass aus verzinktem Stahlblech
Anschlusskasten, Anschlusskragen und Traverse aus verzinktem Stahlblech
Übergangsstück aus Aluminium
Lippendichtung aus Gummi
Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 125, 160, 200, 250, 315, 400 mm
Minimaler Volumenstrom, bei Δt_Z = -6 K: 4 – 36 l/s oder 14 – 130 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 50 dB(A): 22 – 330 l/s oder 79 – 1188 m³/h
Zulufttemperaturdifferenz: -12 bis +10 K

Auslegungsdaten

qᵥ [m³ /h]
Δp_t [Pa]

Strömungsgeräusch

L_WA [dB(A)]

Ökobilanz

Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

RFD

–

200

P1 - RAL 9016

1 Serie
RFD Dralldurchlass

2 Bauform
R rund
Q quadratisch

3 Anlage
Z Zuluft
A Abluft

4 Ausführung
Keine Eintragung: ohne Ausströmdüse
D mit Ausströmdüse

5 Anschluss
K vertikal, mit Anschlusskragen
US vertikal, mit Übergangsstück
A horizontal, mit Anschlusskasten

Nur mit Bauform R
UO vertikal, mit Übergangsstück und Traverse

Nur mit Bauform R und Ausführung D
UD vertikal, mit Übergangsstück, Traverse und Ausströmdüse
N horizontal, mit niedrigem Anschlusskasten

6 Drosselelement zum Volumenstromabgleich
Keine Eintragung: ohne Drosselelement
M mit Drosselelement (nur mit Anschluss A oder N)
MN mit Seilzug und Messnippel (nur mit Anschluss A)

7 Zubehör
Keine Eintragung: ohne Lippendichtung
L mit Lippendichtung (nur mit Anschluss A oder N)

8 Nenngröße [mm]
125, 160, 200, 250, 315, 400

9 Oberfläche (Sichtseite)
Keine Eintragung: pulverbeschichtet, RAL 9010 (reinweiß)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

Bestellbeispiel: RFD-Q-Z-D-A-M-L/200/P1-RAL9016

Serie	RFD
Bauform	quadratisch
Anlage	Zuluft
Ausführung	mit Ausströmdüse
Anschluss	horizontal, mit Anschlusskasten
Drosselelement zum Volumenstromabgleich	mit Drosselelement
Zubehör	mit Lippendichtung
Nenngröße [mm]	200
Oberfläche (Sichtseite)	pulverbeschichtet, RAL 9016 (verkehrsweiß)

Varianten, Einbauarten

RFD-Q-D

Anwendung

Deckendralldurchlässe der Serie RFD als Zuluft- und Abluftdurchlass für Komfortbereiche
Gestaltungselement für Bauherren und Architekten mit gehobenen Ansprüchen an Architektur und Design
Drallförmige horizontale Zuluftführung für Mischlüftung
Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -12 bis +10 K
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für Deckensysteme aller Art
Mit Randverbreiterung auch freihängender Einbau mit Ausströmdüse möglich (bei Zuluft)

Deckenbündiger Einbau

Vorzugsweise für lichte Raumhöhen bis 4,0 m
Deckenbündiger Einbau
RFD-*-D: Auch freihängender Einbau
RFD-*-UO, RFD-*-UD: Klemmbefestigung in Deckenplatten bis 20 mm
Luftleitungsanschluss horizontal oder vertikal

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Produktdetails

Frontdurchlass RFD-Q

Produktdetails

	RFD-Q-K		RFD-Q-D-K
NG	□Q₁ [mm]	A_eff [m²]	□Q₁ [mm]	A_eff [m²]	ØD₂ [mm]
125	198	0,0026	198	0,0034	120
160	198	0,0037	248	0,0060	155
200	248	0,0066	248	0,0092	195
250	298	0,0110	298	0,0150	245
315	398	0,0205	398	0,0265	310
400	498	0,0280	498	0,0355	395

RFD-R

	RFD-R-K		RFD-R-D-K
NG	ØD₁ [mm]	A_eff [m²]	ØD₁ [mm]	A_eff [m²]	ØD₂ [mm]
125	158	0,0026	200	0,0034	120
160	197	0,0037	250	0,0060	155
200	241	0,0066	300	0,0092	195
250	295	0,0110	350	0,0150	245
315	364	0,0205	450	0,0265	310
400	450	0,0280	580	0,0355	395

Einbau und Inbetriebnahme

Vorzugsweise für lichte Raumhöhen bis 4,0 m
Deckenbündiger Einbau
RFD-*-D: Auch freihängender Einbau
RFD-*-UO, RFD-*-UD: Klemmbefestigung in Deckenplatten bis 20 mm
Luftleitungsanschluss horizontal oder vertikal

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Deckenausschnitt

Produktvariante	125		160		200		250		315		400
Produktvariante	a [mm]	Ød [mm]	a [mm]	Ød [mm]	a [mm]	Ød [mm]	a [mm]	Ød [mm]	a [mm]	Ød [mm]	a [mm]	Ød [mm]
RFD-Q-K	180	140	235	175	295	215	370	265	465	330	595	415
RFD-Q-D-K	180	170	235	205	295	233	370	283	465	380	595	480
RFD-Q-A		140		175		215		265		330		415
RFD-Q-D-A		170		205		233		283		380		480
RFD-R-K	180	140	235	175	295	215	370	265	465	330	595	415
RFD-R-D-K	180	170	235	205	295	245	370	295	465	380	595	480
RFD-R-UO		125		160		200		250		315		400
RFD-R-D-UD		165		200		240		290		375		460
RFD-R-A		140		175		215		265		330		415
RFD-R-D-A		170		205		245		295		380		480

Volumenstromabgleich
Wenn mehrere Luftdurchlässe einem Volumenstromregler zugeordnet sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

Deckenluftdurchlässe mit Universalanschlusskasten und Drosselelement (Variante -M): Bei abgenommenem Frontdurchlass ist ein Drosselelement zugänglich, das von 0 bis 90° stufenlos verstellbar ist
Deckenluftdurchlässe mit Universalanschlusskasten mit Drosselelement und Messnippel (Variante -MN): Mit zwei Seilzügen (weiß und grün) lässt sich die Drosselklappe auch bei montiertem Frontdurchlass betätigen.

Volumenstrommessung
Deckenluftdurchlässe mit Universalanschlusskasten sowie Drosselelement und Messnippel (Variante -MN) ermöglichen den Volumenstromabgleich bei montiertem Frontdurchlass.

Messschlauch am Digitalmanometer aufschieben
Wirkdruck ablesen
Volumenstrom aus der Kennlinie ablesen oder berechnen
Falls erforderlich, mit den Seilzügen die Drosselklappe verstellen

Eine Kennlinie liegt jedem Anschlusskasten AK-Uni bei.

Downloads

Produktinfos

Produktdatenblatt RFD

RFD_PD_2024_06_19_DE_de Produktdatenblatt 31 MB pdf

Zertifikate

Environmental Product Declaration RFD

RFD_EPD_2024_03_DE_en Environmental Product Declarations 380 KB pdf
Hygiene-Konformitätserklärung Serie RFD

RFD_HC_2024_05_DE_de Hygienezertifikat 1.8 MB pdf
Nicht-CE-Herstellererklärung RFD

RFD_MDnotCE_2022_01_26_14_29_32_DE_de Herstellererklärung 1.8 MB pdf

Betriebsanleitungen

Montageanleitung Deckenluftdurchlässe

IM_2018_05_A00000054446_Deckenluftdurchl-sse_V2_DE_de Montageanleitung 540 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	2	<15
	10	36	16	29
	15	54	36	38
	24	86	92	50
160	5	18	1	<15
	15	54	8	16
	30	108	34	34
	47	169	83	50
200	7	25	1	<15
	30	108	15	26
	50	180	43	38
	75	270	96	50
250	10	36	1	<15
	45	162	14	27
	80	288	43	41
	114	410	87	50
315	19	68	1	<15
	75	270	12	25
	130	468	37	40
	185	666	75	50
400	27	97	1	<15
	95	342	12	26
	165	594	35	40
	230	828	69	50

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4	14	2	<15
	10	36	17	28
	15	54	37	39
	22	79	80	50
160	5	18	1	<15
	20	72	15	24
	30	108	35	37
	42	151	68	50
200	7	25	1	<15
	30	108	22	23
	50	180	60	39
	70	252	117	50
250	10	36	1	<15
	45	162	19	25
	80	288	61	40
	114	410	123	50
315	19	68	1	<15
	70	252	17	25
	130	468	59	42
	170	612	101	50
400	27	97	1	<15
	90	324	15	24
	155	558	44	39
	220	792	88	50

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	2	<15
	10	36	16	29
	15	54	36	38
	24	86	92	50
160	5	18	1	<15
	15	54	8	16
	30	108	34	34
	47	169	83	50
200	7	25	1	<15
	30	108	15	26
	50	180	43	38
	75	270	96	50
250	10	36	1	<15
	45	162	14	27
	80	288	43	41
	114	410	87	50
315	19	68	1	<15
	75	270	12	25
	130	468	37	40
	185	666	75	50
400	27	97	1	<15
	95	342	12	26
	165	594	35	40
	230	828	69	50

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4	14	2	<15
	10	36	17	28
	15	54	37	39
	22	79	80	50
160	5	18	1	<15
	20	72	15	24
	30	108	35	37
	42	151	68	50
200	7	25	1	<15
	30	108	22	23
	50	180	60	39
	70	252	117	50
250	10	36	1	<15
	45	162	19	25
	80	288	61	40
	114	410	123	50
315	19	68	1	<15
	70	252	17	25
	130	468	59	42
	170	612	101	50
400	27	97	1	<15
	90	324	15	24
	155	558	44	39
	220	792	88	50

Mit niedriger Schallleistung für Komfort- und Industriebereiche, mit feststehenden Lamellen

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Varianten, Einbauarten

Produktdetails

Produktdetails

Downloads

Produktinfos

Produktdatenblatt RFD

Zertifikate

Environmental Product Declaration RFD

Hygiene-Konformitätserklärung Serie RFD

Nicht-CE-Herstellererklärung RFD

Betriebsanleitungen

Montageanleitung Deckenluftdurchlässe

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4,4	16	2	<15
	10	36	16	29
	15	54	36	38
	24	86	92	50
160	5	18	1	<15
	15	54	8	16
	30	108	34	34
	47	169	83	50
200	7	25	1	<15
	30	108	15	26
	50	180	43	38
	75	270	96	50
250	10	36	1	<15
	45	162	14	27
	80	288	43	41
	114	410	87	50
315	19	68	1	<15
	75	270	12	25
	130	468	37	40
	185	666	75	50
400	27	97	1	<15
	95	342	12	26
	165	594	35	40
	230	828	69	50

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
125	4	14	2	<15
	10	36	17	28
	15	54	37	39
	22	79	80	50
160	5	18	1	<15
	20	72	15	24
	30	108	35	37
	42	151	68	50
200	7	25	1	<15
	30	108	22	23
	50	180	60	39
	70	252	117	50
250	10	36	1	<15
	45	162	19	25
	80	288	61	40
	114	410	123	50
315	19	68	1	<15
	70	252	17	25
	130	468	59	42
	170	612	101	50
400	27	97	1	<15
	90	324	15	24
	155	558	44	39
	220	792	88	50
