XDMB0

REGELKOMPONENTE MIT DYNAMISCHEM TRANSMITTER UND BACNET-MS/TP- SOWIE MODBUS-RTU-SCHNITTSTELLE

  • Regler, dynamischer Wirkdrucktransmitter und Stellantrieb in einem Gehäuse
  • Einsatz in raumlufttechnischen Anlagen, nur bei sauberer Luft
  • Einfacher Klemmenanschluss ohne Einsatz zusätzlicher Abzweigdosen
  • Volumenströme qvmin und qvmax werkseitig parametriert und im Regler als veränderliche Parameter gespeichert
  • Hohe Datentransparenz durch standardisierte digitale Buskommunikation RS485

BACnet MS/TP: Objektzugriff

Modbus RTU: Registerzugriff

  • Sollwertvorgaben, Zwangssteuerungen je nach Konfiguration über Busschnittstelle oder Analogbeschaltung
  • Integriertes Display für Volumenstromanzeige, Betriebszustandsanzeige und Einstellung von Betriebsparametern
  • Servicezugang für Handeinstellgeräte und PC-Konfigurationssoftware

Allgemeine Informationen

Anwendung
  • Regelungstechnische Kompletteinheit für VVS-Regelgeräte Serien TVE und TVE-Q
  • Dynamischer Wirkdrucktransmitter, Reglerelektronik und Stellantrieb in einem Gehäuse vereinigt
  • Für saubere Luft in raumlufttechnischen Anlagen; die übliche Filterung ermöglicht den Einsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahmen
  • Anwendungsbeispiele: Büro- und Unterrichtsräume
  • Bei Staubanfall in den Räumen entsprechende Abluftfilter vorschalten, da zur Volumenstrommessung ein Teilvolumenstrom durch den Transmitter geleitet wird
  • Bei starker Verschmutzung der Luft mit Staub, Flusen, klebrigen, feuchten Bestandteilen: Anbaugruppe mit statischem Wirkdrucktransmitter verwenden, z. B. XSMB0
  • Anwendungsbeispiele: Abluft von Umkleide- und Duschbereichen, Krankenhaus-Bettenzimmer
  • Unterschiedliche Regelaufgaben durch entsprechende Sollwertvorgabe
  • Raumtemperaturregler, Management- und Bedieneinrichtung (MBE), Luftqualitätsregler und andere steuern die variable Volumenstromregelung durch Vorgabe von Sollwerten über Kommunikationsschnittstelle oder Analogsignal
  • Zwangssteuerungen für die Aktivierung von qvmin, qvmax, Absperrung, Offenstellung über BACnet-Objekt, Modbus- Register oder Schalter bzw. Relais möglich
  • Volumenstromistwert steht als Netzwerkdatenpunkt oder lineares Spannungssignal zur Verfügung
  • Klappenstellung z. B. zur Ventilatoroptimierung steht als Netzwerkdatenpunkt zur Verfügung


Regelkonzept

  • Volumenstromregler arbeitet kanaldruckunabhängig
  • Druckschwankungen bewirken keine bleibenden Volumenstromabweichungen
  • Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung
  • Volumenstrombereich werkseitig im Regler parametriert (qvmin: minimaler Volumenstrom, qvmax: maximaler Volumenstrom)
  • Betriebsparameter werden per Bestellschlüssel festgelegt und werkseitig parametriert


Betriebsarten

BACnet (B):

  • Sollwertvorgabe über BACnet-Objekte

Analog – variabler Betrieb (V):

  • Sollwertvorgabe über Analogschnittstelle,

Signalspannungsbereich entspricht qvmin – qvmax

Analog – Festwertbetrieb (F):

  • Kein Sollwertsignal erforderlich, Sollwert entspricht qvmin

Bauseitig alternativ einstellbar:

  • Modbus: Sollwertvorgabe über Modbus-Register


Schnittstelle

Kommunikationsschnittstellen

  • BACnet MS/TP, RS485, Datenpunkte siehe Tabellen BACnet PICS
  • Modbus RTU, RS485, Datenpunkte siehe Modbus- Registerliste

Analogschnittstelle mit einstellbarem Signalspannungsbereich

  • Analogsignal für Volumenstromsollwert
  • Analogsignal für Volumenstromistwert (Werkseinstellung)
  • Alternativ: Analogsignal für Klappenstellung (bauseitige Umstellung erforderlich)

Hinweis:

  • Schnittstellentyp entsprechend Bestellschlüsseldetail
  • Betriebsart werkseitig parametriert, bauseitige Umstellung möglich


Signalspannungsbereiche

Bei Nutzung der Analogschnittstelle:

0 – 10 V DC

2 – 10 V DC

Bauteile und Eigenschaften

  • Transmitter nach dynamischem Messprinzip
  • Überlastsicherer Antrieb
  • Anschlussklemmen mit Abdeckung
  • Display und Bedienelemente für einfache Menüführung
  • Menüführung zur Anpassung von Betriebsparametern
  • Menüführung zur Anpassung derKommunikationsschnittstelle
  • Serviceschnittstelle


Ausführung

  • TR0VM-024T-10I-DD15-BN
  • Nur für Serie TVE und TVE-Q einsetzbar


Inbetriebnahme

  • Aufgrund der werkseitig eingestellten Volumenströme ist stets darauf zu achten, dass der Einbau der Regelgeräte nur an den vorgesehenen Stellen erfolgt
  • Analogschnittstelle: nach Einbau und Verdrahtung betriebsbereit
  • BACnet- und Modbus-Schnittstelle: nach Einbau und Verdrahtung zusätzliche Inbetriebnahmeschritte erforderlich
  • Betriebsparameter bauseitig anpassbar (per Busschnittstelle, Displaybedienung, Einstellgerät oder PC-Software)


Ergänzende Produkte

  • Einstellgerät Typ GUIV3-M (Bestellschlüssel AT-VAV-G3)
  • PC-Software

Technische Information

  • FUNKTION
  • AUSCHREIUNGSTEXT
  • BESTELLSCHLÜSSEL
  • VARIANTEN
  • TECHNISCHE DATEN
1 Differenzdrucktransmitter
2 Stellantrieb
3 Volumenstromregler
4 Sollwert über BACnet, Modbus oder Analogsignal
5 Achse mit Wirkdruckkanal
Charakteristisch für Volumenstromregelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstroms. Das heißt Messen – Vergleichen – Stellen.
Die Messung des Volumenstroms erfolgt durch Messung eines Differenzdrucks (Wirkdrucks). Dies geschieht über einen Differenzdrucksensor. Ein integrierter Differenzdrucktransmitter setzt dabei Wirkdruck in ein Spannungssignal um. Der Volumenstromistwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entsprechen 10 V DC immer dem Nennvolumenstrom (qvNenn). Der Volumenstromsollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, MBE) vorgegeben. Die variable Volumenstromregelung erfolgt zwischen qvmin und qvmax. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich. Der Regler vergleicht den Volumenstromsollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb.
Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts.


Kategorie

  • Compactregler für Volumenstrom


Anwendung

  • Regelung eines konstanten oder variablen Volumenstromsollwerts
  • Elektronischer Regler zur Aufschaltung einer Führungsgröße und Abgriff eines Istwerts zur Einbindung in eineBACnetoder Modbus-basierte MBE
  • Istwert auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung


Einsatzbereich

  • Dynamischer Transmitter für saubere Luft in raumlufttechnischen Anlagen


Stellantrieb

  • Integriert; langsamlaufend (Laufzeit 100 s für 90°)


Einbaulage

  • Beliebig


Anschluss

  • Klemmen mit Abdeckung durch Gummikappe; dadurch keine zusätzliche Klemmdose erforderlich
  • Doppelklemme für Versorgungsspannung zur einfachen Weiterverdrahtung für bis zu 3 Regler


Versorgungsspannung

  • 24V AC/DC


Schnittstelle/Ansteuerung

  • BACnet MS/TP (RS485) oder Analogsignal 0 – 10 V DC bzw. 2 – 10 V DC je nach Bestelloption werkseitig parametriert
  • Optional bauseitig alternativ: Modbus RTU (RS485)


Schnittstelleninformation

  • BACnet oder Modbus: unter anderem Volumenstromsollwert und Istwertsignal, Klappenstellung, Zwangssteuerung
  • Alternativ: Volumenstromsollwert und Istwertsignal als Analogsignal


Sonderfunktionen

  • Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
  • Display zur Istwertanzeige, Parametrierung und für Testfunktionen
  • Aktivierung Zwangssteuerungsfunktionen qvmin, qvmax, Geschlossen, Offen durch Busschnittstelle
  • Externer Schaltkontakte/Beschaltung (bei Schnittstelle Analog)


Parametrierung

  • Für VVS-Regelgerät spezifische Parameter werkseitig parametriert
  • Betriebswerte: qvmin, qvmax; Schnittstellentyp: BACnet werkseitig parametriert
  • Nachträgliche Anpassung über Display und Bedienelement direkt am Gerät oder mit optionalen Tools:

Einstellgerät, PC-Software (jeweils kabelgebunden)


Auslieferungszustand

  • Elektronische Regelkomponente werkseitig auf Grundgerät montiert
  • Werkseitige Parametrierung
  • Funktionsprüfung unter Luft; mit Aufkleber bescheinigt

TVE – D / P1 / 100 / D2 / XDMB0 / V
0/
20 - 350 [m³/h]
||||||||
|
12356789
10

1 Serie
TVE VVS-Regelgerät

2 Dämmschale
Keine Eintragung: ohne Dämmschale
D mit Dämmschale

3 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet, RAL 7001 (silbergrau)
A2 Edelstahlausführung

5 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400

6 Zubehör
Keine Eintragung: ohne Zubehör
D2 Doppellippendichtung beidseitig
G2 Gegenflansch beidseitig

7 Anbauteil (Regelkomponente)
XDMB0 Volumenstromregler mit Display, Schnittstelle Modbus
RTU oder BACnet MS/TP

8 Betriebsart
F Festwertbetrieb, ein Sollwert (ohne externe Beschaltung)
V variabler Betrieb (Sollwertvorgabe über Analogsignal)
B BACnet-MS/TP-Schnittstelle, variabler Betrieb
(Sollwertvorgabe über BACnetObject)

9 Signalspannungsbereich
Nur bei Betriebsart F und V

0 0 – 10 V DC

2 2 – 10 V DC

10 Betriebswerte zur werkseitigen Einstellung
Volumenstrom [m³/h oder l/s]
qvkonst (bei Betriebsart F)
qvmin – qvmax (bei Betriebsart V, B)

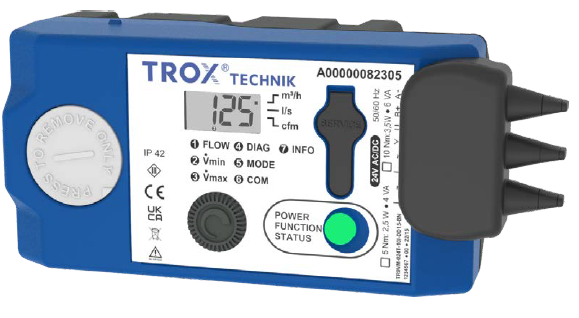

Compactregler XDMB0 für TVE und TVE-Q
Compactregler XDMB0 für TVE und TVE-Q
1 Compactregler
2 Klappenstellungsanzeige und Entriegelungstaste
3 Display
4 Drehauswahlschalter – Auswahl Optionen/Einstellwerte
5 LED-Taste – Auswahl Menüeintrag
6 Anschlussklemme
Compactregler XDMB0 für TVE und TVE-Q
Compactregler XDMB0 für TVE und TVE-Q (mit aufgesetzter Klemmenabdeckung)
Compactregler XDMB0 für TVE und TVE-Q Compactregler XDMB0 für TVE und TVE-Q
Compactregler für VVS-Regelgeräte

Artikelnummer

Typ Anbaukomponente

VVS-Regelgeräte

A00000082305

TR0VM-024T-10I-DD15-BN

TVE, TVE-Q



TR0VM-024T-10I-DD15-BN

Messprinzip/Einbaulage

dynamisches Messprinzip, lageunabhängig

Versorgungsspannung (Wechselspannung)

24 V AC, ± 20 %, 50/60 Hz

Versorgungsspannung (Gleichspannung)

24 V DC ± 20 %


Anschlussleistung (Wechselspannung)

TVE NW 100 – 160: maximal 4 VA

TVE NW 200 – 400: maximal 6 VA

TVE-Q bis Höhe 200: maximal 4 VA

TVE-Q ab Höhe 300: maximal 6 VA


Anschlussleistung (Gleichspannung)

TVE NW 100 – 160: maximal 2,5 W

TVE NW 200 – 400: maximal 3 W

TVE-Q bis Höhe 200: maximal 2,5 W

TVE-Q ab Höhe 300: maximal 3 W

Leistungsbedarf (Betrieb/Ruhezustand)

1 W

Eingang Sollwertsignal (analog optional)

0 – 10 V DC, Eingangswiderstand > 100 kΩ oder 2 – 10 V DC Ra > 50 kΩ

Ausgang Istwertsignal

0 – 10 V DC oder 2 – 10 V DC; maximal 5 mA

Schutzklasse

III (Schutzkleinspannung)

Schutzart

IP 42 (bei aufgesetzter Klemmenabdeckung)

EG-Konformität

EMV nach 2014/30/EU

Busanschluss

RS485, BACnet MS/TP oder Modbus RTU

Anzahl Knoten (Busteilnehmer)

128


einstellbare Kommunikationsparameter für BACnet

Baudrate einstellbar: 9600, 19200, 38400, 57600, 76800,

115200 Baud

Startbit: 1

Datenbits: 8

Stoppbits: 1

keine Parität


einstellbare Kommunikationsparameter für Modbus

Baudrate einstellbar: 1200, 2400, 4800, 9600, 19200, 38400,

76800, 115200 Baud

Startbit: 1

Datenbits: 8

Stoppbits einstellbar: 1 oder 2 Parity: einstellbar: None, Even, Odd

Sollwert-/Istwertschnittstelle

BACnet-Betrieb: via BACnet-Objekte Modbus-Betrieb: via Modbus-Registerliste

Busabschluss (Terminierung)

extern erforderlich (120 Ω)

Downloads

Produktinfos

  • Produktdatenblatt Serie XDMB0

    XDMB0_PD_2024_04_30_DE_de Produktdatenblatt  950 KB pdf

Betriebsanleitungen

  • Montage- und Inbetriebnahmeanleitung XM0 XS0

    XM0_XS0_IM_A00000087061_V2_2022_02_DE_de Montage- und Inbetriebnahmeanleitung 5.4 MB pdf
