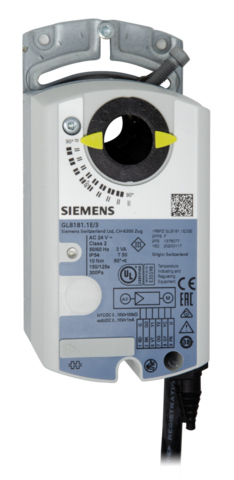

LN0 - Volumenstrom Siemens GLB

Charakteristisch für Volumenstrom-Regelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstroms, das heißt Messen – Vergleichen – Stellen. Die Messung des Volumenstroms erfolgt durch Messung eines Differenzdrucks (Wirkdrucks). Dies geschieht über einen Differenzdrucksensor. Ein integrierter Differenzdrucktransmitter setzt dabei Wirkdruck in ein Spannungssignal um. Der Volumenstrom-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entsprechen 10 V DC immer dem Nennvolumenstrom (q_vNenn). Der Volumenstrom-Sollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) vorgegeben. Die variable Volumenstromregelung erfolgt zwischen q_vmin und q_vmax. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich. Der Regler vergleicht den Volumenstrom-Sollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb.

Anwendung

• Regelungstechnische Kompletteinheiten für VVS-Regelgeräte
• Dynamischer Differenzdrucktransmitter, Reglerelektronik und Stellantrieb in einem Gehäuse vereinigt
• Unterschiedliche Regelaufgaben durch entsprechende Sollwert-Vorgabe
• Raumtemperaturregler, Gebäudeleittechnik, Luftqualitätsregler und andere steuern die variable Volumenstromregelung durch Vorgabe von Sollwerten über Analogsignal
• Zwangssteuerungen für die Aktivierung von q_vmin, q_vmax, Absperrung, Offenstellung über Schalter bzw. Relais möglich
• Volumenstrom-Istwert steht als lineares Spannungssignal zur Verfügung
• Die übliche Filterung in Komfortklimaanlagen ermöglicht den Reglereinsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahmen

Bei starkem Staubanfall in den Räumen:

• Entsprechende Abluftfilter vorschalten, da zur Volumenstrommessung ein Teilvolumenstrom durch den Transmitter geleitet wird Bei

Verschmutzung der Luft mit Flusen, klebrigen Bestandteilen oder Beladung mit aggressiven Medien:

• Einsatz der Compactregler Anbaugruppen mit statischem Differenzdrucktransmitter z. B. XD0 anstatt des hier beschriebenen Compactreglers LN0

Compactregler für VVS-Regelgeräte

Produktdetails

Analogschnittstelle 0 – 10 V bzw. 2 – 10 V DC (Betriebsart V, F)

Die Analogschnittstelle kann für den Signalspannungsbereich 0 – 10 V DC oder 2 – 10 V DC eingestellt werden. Die Zuordnung von
Volumenstrom-Sollwert bzw. -Istwert zu Spannungssignalen ist in den Kennliniendarstellungen abgebildet.

▪   Eingestellter Signalspannungsbereich gilt immer gleichermaßen für Sollwert- und Istwertsignale

▪   Signalspannungsbereich werkseitig entsprechend Bestellschlüsselangaben voreingestellt

▪   Signalspannungsbereich bauseits mit Einstellgerät anpassbar.

Sollwertvorgabe

▪   In der Betriebsart V (variabler Betrieb) erfolgt die Sollwertvorgabe mit einem Analogsignal an der Klemme YC

▪   Gewählter Signalspannungsbereich 0 – 10 V bzw. 2 – 10 V DC wird eingestelltem Volumenstrombereich q_vmin  – q_vmax  zugeordnet

▪   Volumenstrombereich q_vmin  – q_vmax  werkseitig entsprechend Bestellschlüsselangaben voreingestellt

▪   Nachträgliche Anpassung von q_vmin  bzw. q_vmax  mit Einstellgerät möglich

▪   In der Betriebsart F (Festwertbetrieb) ist kein Analogsignal an der Klemme YC erforderlich

▪   Es wird der durch q_vmin  eingestellte Volumenstrom-Festwert geregelt

▪   Volumenstrom q_vmin  werkseitig entsprechend Bestellschlüsselangabe voreingestellt

▪   Nachträgliche Anpassung von q_vmin  mit Einstellgerät möglich

Istwert als Feedback für Überwachung oder Folgeregelung

▪   An der Klemme U kann der vom Regler gemessene Istvolumenstrom als Spannungssignal abgegriffen werden

▪   Gewählter Signalspannungsbereich 0 – 10 V DC bzw. 2 – 10 V DC wird auf den Volumenstrombereich 0 – q_vnenn  abgebildet

Zwangssteuerung

Für besondere Betriebssituationen kann der Volumenstromregler in einen speziellen Betriebszustand (Zwangssteuerung) gebracht
werden. Möglich sind: Regelung q_vmin , Regelung q_vmax , Regelklappe in Offenstellung (OFFEN) oder Regelklappe geschlossen (ZU).

• Zwangssteuerung über Signaleingänge Y1 und Y2
  Durch passende Beschaltung an den Signaleingängen Y1 und Y2 können die Zwangssteuerungen entsprechend der Anschlussbilder durch Beschaltung mit externen Schaltkontakten/Relais aktiviert werden


• Zwangssteuerung ZU durch Führungssignal YC
  Bei Signalspannungsbereich 0 – 10 V und 2-10 V DC gilt: ZU wird aktiviert, wenn q_vmin <= 0 eingestellt und Führungssignal YC = 0 V DC ist

Statusanzeige

Ergänzende Herstellerdokumentatation

• Siemens VAV-Kompaktregler G.B181.1E/3

Eine ergänzende Herstellerdokumentation mit weiteren Informationen zu dieser Regelkomponente ist im Siemens HIT Portal zu finden.

• siehe http:\www.hit.sbt.siemens.com


• Produktsuche nach GLB181.1E/3


• Datenblatt (N3544)


• Technische Grundlagen (P3544) als ausführliche Basisdokumentation zum Regler


• Montageanleitung (M3544)
