QL-WS HESCO

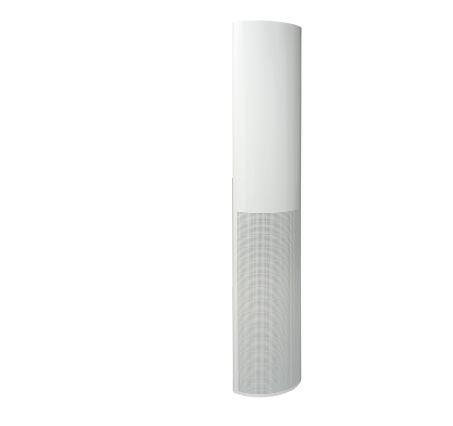

GEHÄUSE MIT SEGMENTFÖRMIGEM QUERSCHNITT, RADIAL AUSSTRÖMEND, FÜR KOMFORTBEREICHE

Quellluftdurchlässe in formschönem Design

  • Nennbreiten 400 – 750 mm, Nennhöhe 1000 mm
  • Volumenstrombereich 43 – 254 l/s oder 157 – 916 m³ /h
  • Homogenes Lochbild
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben
  • Luftverteilblech mit Düsen, jeweils angeformter Schöpfzunge


Optionale Ausstattung und Zubehör

  • Sichtseite in Farben nach RAL Classic oder NCS
  • Sockel in den Höhen 50, 60, 70, 100, 150, 200 mm
  • Kanalabdeckung
  • Volumenstrom-Messeinrichtung

Allgemeine Informationen

Anwendung
Quellluftdurchlässe der Serie QL-WS als Zuluftdurchlass für
Komfortbereiche
Gestaltungselement für Bauherren und Architekten mit
besonderen Ansprüchen an Architektur und Design
Für Einzel- und Reihenaufstellung vor Wänden
Induktionsarme Luftströmung mit niedriger
Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
Sehr hohe Luftqualität im Aufenthaltsbereich
Zugfreie und ökonomische Klimatisierung auch großer Hallen,
wie Auditorien und Industriehallen, mit mehreren gleichmäßig
verteilten Quellluftdurchlässen
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –6 bis –1 K
Varianten
QL-WS-R*: Runder Anschlussstutzen
QL-WS-*O: Anschlussstutzen oben
Nenngrößen
Homogenes Lochbild
B: 400, 500, 600, 750 mm
H: 1000 mm
Anbauteile
M: Volumenstrom-Messeinrichtung
S: Sockel
K: Kanalabdeckung
Bauteile und Eigenschaften
Gehäuse mit Anschlussstutzen
Luftverteilblech mit Düsen
Düsen mit angeformter Schöpfzunge
Frontdurchlass
Kanalabdeckung
Konstruktionsmerkmale
Anschlussstutzen passend für runde Luftleitungen nach EN
1506 oder EN 13180
Einbau und Inbetriebnahme
Bei Quelllüftung die Abluftdurchlässe im oberen
Raumbereich, oberhalb der Aufenthaltszone, anordnen
Normen und Richtlinien
Schallleistungspegel des Strömungsgeräusches gemessen
nach EN ISO 5135
Instandhaltung
Wartungsfrei, da aufgrund der Konstruktion und der
verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

  • Funktion
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung, QL-WS mit rundem Anschlussstutzen oben Schematische Darstellung, QL-WS mit rundem Anschlussstutzen oben
① Frontdurchlass
② Düse
③ Gehäuse
④ Luftanschlussstutzen
Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit
niedriger Geschwindigkeit und in Bodennähe in den Raum
strömen. Die turbulenzarme Strömung breitet sich über die
gesamte Bodenfläche aus. An Wärmequellen wie Menschen und
Geräten bildet sich eine Auftriebsströmung, sodass primär in
diesen Bereichen die Luft ausgetauscht wird.
Auch große Hallen, wie Auditorien und Industriehallen, lassen
sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen
zugfrei und ökonomisch klimatisieren.
Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei
geringen Turbulenzen geprägt. Die Luftqualität im
Aufenthaltsbereich ist sehr hoch.
Die Strömungsart Quelllüftung ist ausschließlich für den
Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz
beträgt –6 K.
Quellluftdurchlässe der Serie QL-WS enthalten ein
Luftverteilblech mit vielen Düsen, diese jeweils mit einer
Schöpfzunge versehen, zur gleichmäßigen Verteilung des
Zuluftstromes auf die gesamte Durchlassfläche. Der
Frontdurchlass aus Lochblech bewirkt eine weitere
Homogenisierung der Strömung. Die Zuluft strömt nach vorne
aus.
Eine Volumenstrom-Messeinrichtung (optional bei Varianten mit
homogenem Lochbild) vereinfacht den Volumenstromabgleich
zur Inbetriebnahme.
Die Abluft muss im oberen Raumbereich, oberhalb der
Aufenthaltszone, abgeführt werden.

Nenngrößen

Homogenes Lochbild 400 × 1000 – 750 × 1000 mm

Minimaler Volumenstrom, bei 0,1 m/s

43 – 85 l/s oder 157 – 305 m³/h

Maximaler Volumenstrom, bei 0,4 m/s

130 – 254 l/s oder 470 – 916 m³/h

Zulufttemperaturdifferenz

-6 bis -1 K

Schallleistung, bei 0,3 m/s

Max. 66 dB(A)

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Quellluftdurchlässe für Komfortbereiche mit besonderen Ansprüchen an Architektur und Design. Mit radialer Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit segmentförmigem Querschnitt, mit
Kanalabdeckung, zum Wandvorbau. Frontdurchlass mit homogenem Lochbild. Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben angeordnetem Anschlussstutzen, einem Luftverteilblech mit Düsen zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Düsen versehen mit Schöpfzungen. Anschlussstutzen für runde Luftleitungen. Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.


Varianten
  • QL-WS-R*: Runder Anschlussstutzen
  • QL-WS-*O: Anschlussstutzen oben


Einbau und Inbetriebnahme
  • Bei Quelllüftung die Abluftdurchlässe im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen


Auslegungsdaten
  • qv [m³ /h]
  • Δpt [Pa]
Strömungsgeräusch
  • LWA [dB(A)]


QL–WS–RO–0–0/500 × 1000 × 175–1 x 125/0/0/P1 - RAL 9016
||||||||||
12345678910


1 Serie

QL Quellluftdurchlass

2 Bauform

WS Wandeinbau

3 Anschluss

RO runder Stutzen oben

RU runder Stutzen unten

4 Ausblasrichtung

0 Standard

5 Anbauteile

0 ohne Messeinrichtung (Standard)

M mit Volumenstrom-Messeinrichtung (bei RO, RU)

6 Nenngröße [mm]

Breite × Höhe × Tiefe angeben

7 Stutzen [mm]

Anzahl Stutzen × Stutzendurchmesser angeben

8 Kanalabdeckung

0 ohne Kanalabdeckung (Standard)

K0 ohne Kanalabdeckung (Raumhöhe von 2 m)

K1 mit Kanalabdeckung (Raumhöhe von 2,3 – 2,6 m)

K2 mit Kanalabdeckung (Raumhöhe von 2,6 – 2,9 m)

K3 mit Kanalabdeckung (Raumhöhe von 2,9 – 3,2 m)

K4 mit Kanalabdeckung (Raumhöhe von 3,2 – 3,5 m)

9 Sockel

0 ohne Sockel

S50 mit Sockel (Höhe: 50 mm)

S60 mit Sockel (Höhe: 60 mm)

S70 mit Sockel (Höhe: 70 mm)

S100 mit Sockel (Höhe: 100 mm)

S150 mit Sockel (Höhe: 150 mm)

S200 mit Sockel (Höhe: 200 mm)

10 Oberfläche Sichtseite

0 pulverbeschichtet, RAL 9010 (reinweiß), matt, GE 60

P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben (andere RAL-Farben und Glanzgrade auf Anfrage)

PS pulverbeschichtet, NCS-Farbton angeben


Bestellbeispiel: QL-WS-RO-0-0/500×1000×175-1×125/0/0/P1-RAL9016

Serie QL
BauformWandeinbau
Anschlussrunder Stutzen oben
Ausblasrichtung Standard
Anbauteile mit Volumenstrom-Messeinrichtung
Nenngröße [mm]Breite 600, Höhe 300, Tiefe 160
Stutzen [mm]Anzahl Stutzen 1, Stutzdendurchmesser 125
Kanalabdeckungohne Kanalabdeckung
Sockelohne Sockel
Oberfläche Sichtseite pulverbeschichtet, RAL 9016 (verkehrsweiß)

Downloads

Produktinfos

  • Produktdatenblatt QL-WS

    QL-WS_PD_2024_09_13_DE_de Produktdatenblatt  4.3 MB pdf
