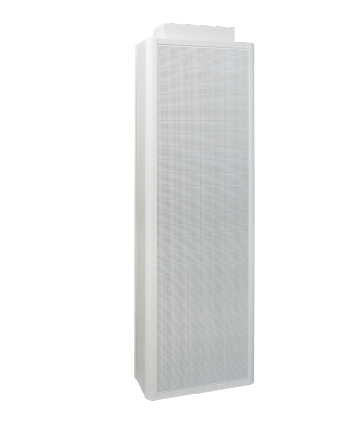

QL-WFM
QL-WFM

QL-WFM HESCO

GEHÄUSE MIT RECHTECKIGEM QUERSCHNITT, EIN-, ZWEI- UND DREISEITIG AUSSTRÖMEND, FÜR KOMFORT- UND INDUSTRIEBEREICHE

Quellluftdurchlässe mit rechteckigem Anschluss

  • Nennbreiten 600, 1200 mm, Nennhöhe 2000 mm
  • Volumenstrombereich 112 – 1443 l/s oder 405 – 5196 m³ /h
  • Homogenes Lochbild
  • Rechteckiger Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Luftverteilblech mit Düsen, jeweils angeformter Schöpfzunge


Optionale Ausstattung und Zubehör

  • Sichtseite in Farben nach RAL Classic oder NCS

Allgemeine Information

Anwendung
  • Quellluftdurchlässe der Serie QL-WFM als Zuluftdurchlass für Komfort- und Industriebereiche
  • Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
  • Für Einzelaufstellung vor Wänden und in Raumecken, sowie Reihenaufstellung vor Wänden einschließlich der Raumecken
  • Induktionsarme Luftströmung mit niedriger Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
  • Sehr hohe Luftqualität im Aufenthaltsbereich
  • Zugfreie und ökonomische Klimatisierung auch großer Hallen, wie Auditorien und Industriehallen, mit mehreren gleichmäßig verteilten Quellluftdurchlässen
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –6 bis –1 K


Varianten
  • QL-WFM-E*: Rechteckiger Anschlussstutzen
  • QL-WFM-*O: Anschlussstutzen oben
  • QL-WFM-*U: Anschlussstutzen unten


Nenngrößen
Homogenes Lochbild
  • B: 600, 1200 mm
  • H: 2000 mm


Anbauteile
  • S: Sockel
  • Besondere Merkmale
  • Ein-, zwei-, und dreiseitige Ausströmung
  • Homogenes Lochbild
  • Rechteckiger Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Luftverteilblech mit Düsen


Bauteile und Eigenschaften
  • Gehäuse mit Anschlussstutzen
  • Luftverteilblech mit Düsen
  • Düsen mit angeformter Schöpfzunge
  • Frontdurchlass
  • Lippendichtung für Stutzendurchmesser bis 500 mm


Konstruktionsmerkmale
  • Anschlussstutzen passend für rechteckige Luftleitungen


Materialien und Oberflächen
  • Gehäuse, Luftverteilblech und Frontdurchlass aus verzinktem Stahlblech
  • Düsen aus Polyropylen, nach UL 94, V-0, flammwidrig
  • Gehäuse, Luftverteilblech und Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
  • P1: Pulverbeschichtet, Farbton nach RAL Classic
  • PS: Pulverbeschichtet, Farbton nach NCS


Einbau und Inbetriebnahme
  • Bei Quelllüftung die Abluftdurchlässe im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen


Normen und Richtlinien
  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135


Instandhaltung
  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

  • Funktion
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung, QL-WFM mit rechteckigem Anschlussstutzen oben Schematische Darstellung, QL-WFM mit rechteckigem Anschlussstutzen oben
① Frontdurchlass
② Frontdurchlassbefestigung
③ Düse
④ Gehäuse
⑤ Luftanschlussstutzen
Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit
niedriger Geschwindigkeit und in Bodennähe in den Raum
strömen. Die turbulenzarme Strömung breitet sich über die
gesamte Bodenfläche aus. An Wärmequellen wie Menschen und
Geräten bildet sich eine Auftriebsströmung, sodass primär in
diesen Bereichen die Luft ausgetauscht wird.
Auch große Hallen, wie Auditorien und Industriehallen, lassen
sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen
zugfrei und ökonomisch klimatisieren.
Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei
geringen Turbulenzen geprägt. Die Luftqualität im
Aufenthaltsbereich ist sehr hoch.
Die Strömungsart Quelllüftung ist ausschließlich für den
Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz
beträgt –6 K.
Quellluftdurchlässe der Serie QL-WFM enthalten ein
Luftverteilblech mit vielen Düsen, diese jeweils mit einer
Schöpfzunge versehen, zur gleichmäßigen Verteilung des
Zuluftstromes auf die gesamte Durchlassfläche. Der
Frontdurchlass aus Lochblech bewirkt eine weitere
Homogenisierung der Strömung. Die Zuluft strömt ein-, zweioder
dreiseitig aus.
Die Abluft muss im oberen Raumbereich, oberhalb der
Aufenthaltszone, abgeführt werden.

Nenngrößen

Homogenes Lochbild 600 × 2000, 1200 × 2000 mm

Minimaler Volumenstrom, bei 0,1 m/s

112 – 361 l/s oder 405 – 1299 m³/h

Maximaler Volumenstrom, bei 0,4 m/s

449 – 1443 l/s oder 1618 – 5196 m³/h

Zulufttemperaturdifferenz

–6 bis –1 K

Schallleistung, bei 0,3/0,4 m/s

max. 65/77 dB(A)

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser
Auslegungsprogramm Easy Product Finder.


Quellluftdurchlässe für Komfort- und Industriebereiche mit besonderen Ansprüchen an Architektur und Design. Mit ein-, zwei- oder dreiseitiger Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit rechteckigem Querschnitt zum Wandvorbau. Frontdurchlass mit homogenem Lochbild. Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben oder unten angeordnetem Anschlussstutzen, einem Luftverteilblech mit Düsen zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Düsen versehen mit Schöpfzungen. Anschlussstutzen für rechteckige Luftleitungen. Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Varianten

  • QL-WFM-E*: Rechteckiger Anschlussstutzen
  • QL-WFM-*O: Anschlussstutzen oben
  • QL-WFM-*U: Anschlussstutzen unten


Einbau und Inbetriebnahme
  • Bei Quelllüftung die Abluftdurchlässe im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen


QL–WFM–RO–3–0/1200 × 2000 × 270–900 × 220/0/0/P1 - RAL 9016
||||||||||
12345678910


1 Serie

QL Quellluftdurchlass

2 Bauform

WFM Wandeinbau

3 Anschluss

EO eckiger Stutzen oben

EU eckiger Stutzen unten

4 Ausblasrichtung

0 Standard

3 dreiseitig ausblasend

2L links zweiseitig ausblasend

2R rechts zweiseitig ausblasend

5 Anbauteile

0 ohne Messeinrichtung (Standard)

6 Nenngröße [mm]

Breite × Höhe × Tiefe angeben

7 Stutzen [mm]

Anschlussbreite × Anschlusstiefe angeben

8 Kanalabdeckung

0 ohne Kanalabdeckung (Standard)

9 Sockel

0 ohne Sockel

S50 mit Sockel (Höhe: 50 mm)

S60 mit Sockel (Höhe: 60 mm)

S70 mit Sockel (Höhe: 70 mm)

S100 mit Sockel (Höhe: 100 mm)

S150 mit Sockel (Höhe: 150 mm)

S200 mit Sockel (Höhe: 200 mm)

10 Oberfläche Sichtseite

0 pulverbeschichtet, RAL 9010 (reinweiß), matt, GE 60

P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben (andere RAL-Farben und Glanzgrade auf Anfrage)

PS pulverbeschichtet, NCS-Farbton angeben


Bestellbeispiel: QL-WFM-EO-3-0/1200×2000×270-900×220/0/0/P1-RAL9016

Serie QL
BauformWandeinbau
Anschlussrunder Stutzen oben
Ausblasrichtung Standard
Anbauteile mit Volumenstrom-Messeinrichtung
Nenngröße [mm]Breite 600, Höhe 300, Tiefe 160
Stutzen [mm]Anzahl Stutzen 1, Stutzdendurchmesser 125
Kanalabdeckungohne Kanalabdeckung
Sockelohne Sockel
Oberfläche Sichtseite pulverbeschichtet, RAL 9016 (verkehrsweiß)

Downloads

Produktinfos

  • Produktdatenblatt QL-WFM

    QL-WFM_PD_2024_09_13_DE_de Produktdatenblatt 3.5 MB pdf
