QL-WH HESCO

GEHÄUSE MIT HALBRUNDEM QUERSCHNITT, RADIAL AUSSTRÖMEND, FÜR KOMFORT- UND INDUSTRIEBEREICHE

Quellluftdurchlässe in zahlreichen Nenngrößen

  • Nennbreiten 320 – 600 mm, Nennhöhen 600 – 2000 mm
  • Volumenstrombereich 26 – 990 l/s oder 94 – 3563 m³ /h
  • Homogenes Lochbild
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Luftverteilblech mit Düsen, jeweils angeformter Schöpfzunge


Optionale Ausstattung und Zubehör

  • Sichtseite in Farben nach RAL Classic oder NCS
  • Sockel in den Höhen 50, 60, 70, 100, 150, 200 mm
  • Kanalabdeckung
  • Volumenstrom-Messeinrichtung

Allgemeine Information

Anwendung
  • Quellluftdurchlässe der Serie QL-WH als Zuluftdurchlass für Komfort- und Industriebereiche
  • Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
  • Für Einzel- und Reihenaufstellung vor Wänden
  • Induktionsarme Luftströmung mit niedriger Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
  • Sehr hohe Luftqualität im Aufenthaltsbereich
  • Zugfreie und ökonomische Klimatisierung auch großer Hallen, wie Auditorien und Industriehallen, mit mehreren gleichmäßig verteilten Quellluftdurchlässen
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –6 bis –1 K


Besondere Merkmale
  • Radiale Ausströmung
  • Homogenes Lochbild
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben oder unten
  • Luftverteilblech mit Düsen
  • Optional mit Kanalabdeckung


Nenngrößen
Homogenes Lochbild
  • B: 320, 350, 400, 500, 600 mm
  • H: 600, 1000, 1500, 2000 mm


Varianten
  • QL-WH-R*: Runder Anschlussstutzen
  • QL-WH-*U: Anschlussstutzen unten
  • QL-WH-*O: Anschlussstutzen oben


Bauteile und Eigenschaften
  • Gehäuse mit Anschlussstutzen
  • Luftverteilblech mit Düsen
  • Düsen mit angeformter Schöpfzunge
  • Frontdurchlass
  • Lippendichtung für Stutzendurchmesser bis 500 mm


Anbauteile
  • M: Volumenstrom-Messeinrichtung
  • S: Sockel
  • K: Kanalabdeckung


Technische Daten
  • Nenngrößen: Homogenes Lochbild 320 × 600 – 600 × 2000 mm
  • Minimaler Volumenstrom, bei 0,1 m/s: 26 – 247 l/s oder 94 – 891 m³ /h
  • Maximaler Volumenstrom, bei 0,4 m/s: 104 – 990 l/s oder 375 – 3563 m³ /h
  • Temperaturdifferenz: –1 bis –6 K
  • Schallleistung, bei 0,3/0,4 m/s: max. 55/66 dB(A)

Technische Information

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

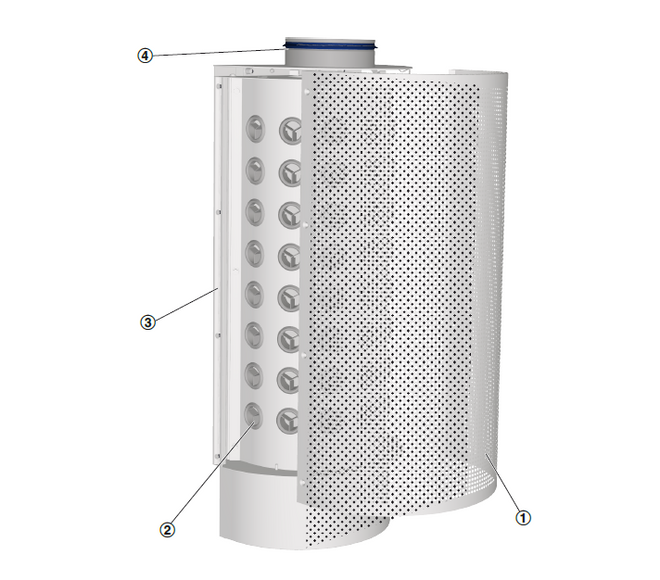

Schematische Darstellung, QL-WH mit rundem Anschlussstutzen oben Schematische Darstellung, QL-WH mit rundem Anschlussstutzen oben
① Frontdurchlass
② Düse
③ Gehäuse
④ Luftanschlussstutzen
Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit und in Bodennähe in den Raum strömen. Die turbulenzarme Strömung breitet sich über die
gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird. Auch große Hallen, wie Auditorien und Industriehallen, lassen sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen zugfrei und ökonomisch klimatisieren. Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei
geringen Turbulenzen geprägt. Die Luftqualität im Aufenthaltsbereich ist sehr hoch. Die Strömungsart Quelllüftung ist ausschließlich für den Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz
beträgt –6 K. Quellluftdurchlässe der Serie QL-WH enthalten ein Luftverteilblech mit vielen Düsen, diese jeweils mit einer Schöpfzunge versehen, zur gleichmäßigen Verteilung des Zuluftstromes auf die gesamte Durchlassfläche. Der Frontdurchlass aus Lochblech bewirkt eine weitere Homogenisierung der Strömung. Die Zuluft strömt radial über
180° aus. Eine Volumenstrom-Messeinrichtung (optional bei Varianten mit homogenem Lochbild) vereinfacht den Volumenstromabgleich zur Inbetriebnahme. Die Abluft muss im oberen Raumbereich, oberhalb der Aufenthaltszone, abgeführt werden.

Nenngrößen

Homogenes Lochbild 320 × 600 – 600 × 2000 mm

Minimaler Volumenstrom, bei 0,1 m/s

26 – 247 l/s oder 94 – 891 m³/h

Maximaler Volumenstrom, bei 0,4 m/s

104 – 990 l/s oder 375 – 3563 m³/h

Zulufttemperaturdifferenz

–6 bis –1 K

Schallleistung, bei 0,3/0,4 m/s

Max. 55/66 dB(A)

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Quellluftdurchlässe für Komfort- und Industriebereiche mit besonderen Ansprüchen an Architektur und Design. Mit radialer Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit halbrundem Querschnitt zum Wandvorbau. Frontdurchlass mit homogenem Lochbild. Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben oder unten angeordnetem Anschlussstutzen, einem Luftverteilblech mit Düsen zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Düsen versehen mit Schöpfzungen. Anschlussstutzen für runde Luftleitungen. Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.


Besondere Merkmale
  • Radiale Ausströmung
  • Homogenes Lochbild
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben oder unten
  • Luftverteilblech mit Düsen
  • Optional mit Kanalabdeckung


Technische Daten
  • Nenngrößen: Homogenes Lochbild 320 × 600 – 600 × 2000 mm
  • Minimaler Volumenstrom, bei 0,1 m/s: 26 – 247 l/s oder 94 – 891 m³ /h
  • Maximaler Volumenstrom, bei 0,4 m/s: 104 – 990 l/s oder 375 – 3563 m³ /h
  • Temperaturdifferenz: –1 bis –6 K
  • Schallleistung, bei 0,3/0,4 m/s: max. 55/66 dB(A)


Auslegungsdaten
  • qᵥ [m³ /h]
  • Δpt [Pa]
  • LWA Strömungsgeräusch [dB(A)]


QL–WH–RO–0–0/350 × 1000 × 300–1 x 125/0/0/P1 - RAL 9016
||||||||||
12345678910


1 Serie

QL Quellluftdurchlass

2 Bauform

WH Wandeinbau

3 Anschluss

RO runder Stutzen oben

RU runder Stutzen unten

4 Ausblasrichtung

0 Standard

5 Anbauteile

0 ohne Messeinrichtung (Standard)

M mit Volumenstrom-Messeinrichtung (bei RO, RU)

6 Nenngröße [mm]

Breite × Höhe × Tiefe angeben

7 Stutzen [mm]

Anzahl Stutzen × Stutzendurchmesser angeben

8 Kanalabdeckung

0 ohne Kanalabdeckung (Standard)

K0 ohne Kanalabdeckung (Raumhöhe von 2 m)

K1 mit Kanalabdeckung (Raumhöhe von 2,3 – 2,6 m)

K2 mit Kanalabdeckung (Raumhöhe von 2,6 – 2,9 m)

K3 mit Kanalabdeckung (Raumhöhe von 2,9 – 3,2 m)

K4 mit Kanalabdeckung (Raumhöhe von 3,2 – 3,5 m)

9 Sockel

0 ohne Sockel

S50 mit Sockel (Höhe: 50 mm)

S60 mit Sockel (Höhe: 60 mm)

S70 mit Sockel (Höhe: 70 mm)

S100 mit Sockel (Höhe: 100 mm)

S150 mit Sockel (Höhe: 150 mm)

S200 mit Sockel (Höhe: 200 mm)

10 Oberfläche Sichtseite

0 pulverbeschichtet, RAL 9010 (reinweiß), matt, GE 60

P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben (andere RAL-Farben und Glanzgrade auf Anfrage)

PS pulverbeschichtet, NCS-Farbton angeben


Bestellbeispiel: QL-WH-RO-0-0/350×1000×300-1×200/0/0/P1-RAL9016

Serie QL
BauformWandeinbau
Anschlussrunder Stutzen oben
Ausblasrichtung Standard
Anbauteile mit Volumenstrom-Messeinrichtung
Nenngröße [mm]Breite 600, Höhe 300, Tiefe 160
Stutzen [mm]Anzahl Stutzen 1, Stutzdendurchmesser 125
Kanalabdeckungohne Kanalabdeckung
Sockelohne Sockel
Oberfläche Sichtseite pulverbeschichtet, RAL 9016 (verkehrsweiß)

Downloads

Produktinfos

  • Produktdatenblatt QL-WH

    QL-WH_PD_2024_09_13_DE_de Produktdatenblatt 6 MB pdf
