Immer häufiger wird bei Alt- und Neubauten auf den Einbau von abgehängten Decken verzichtet. Der Luftaustausch erfolgt dann häufig über die Flure durch die Wand.
Die neuen Wanddurchlässe CHM und CHS bieten hier nicht nur optisch, sondern auch akustisch die perfekte Lösung sowohl für Zuluft und Abluft oder als Zu-/Abluftkombination. Die integrierte Schalldämmung der Wandelemente sorgt zudem für niedrige akustische Werte für den Nutzer.
Der multifunktionale CHM verfügt darüber hinaus über einen optionalen Volumenstrombegrenzer und punktet mit variablen Designs bei der Wahl der Durchlassserie. Mit unserem PURELINE Schlitzdurchlass lässt sich beispielweise eine besonders saubere Ausströmung ohne Schmutzablagerungen an der Wand erzielen.
Ergänzt werden die Wanddurchlässe durch die CFS Schlitzdurchlass und das Überströmelement CFE. Diese wurden für den Einbau in Leichtbauwände entwickelt und verfügen über eine effektive Telefonieschalldämmung. Vor allem bei nachträglich abgetrennten Räumen sorgt das CFE für den nötigen Luftaustausch. Beide Serien sind extrem anpassungsfähig. Die Höhe lässt sich in mm-Schritten wählen. Beim CFE kann zusätzlich die Länge in mm-Schritten angepasst werden.
Optimale Luftführung durch die Wand mit dem CFS
Gleichmäßige Luftverteilung
Keine Zwischendecken notwendig
Angefangen bei verschiedenen Anschlussoptionen über unterschiedliche Luftströmungsrichtungen, Anzahl von Schlitzen, bis hin zu unterschiedlichen Installationsoptionen und Designs; mit unseren vielseitigen und flexiblen Schlitzdurchlässen haben wir für jede Anforderung immer die passende Lösung für Sie parat.

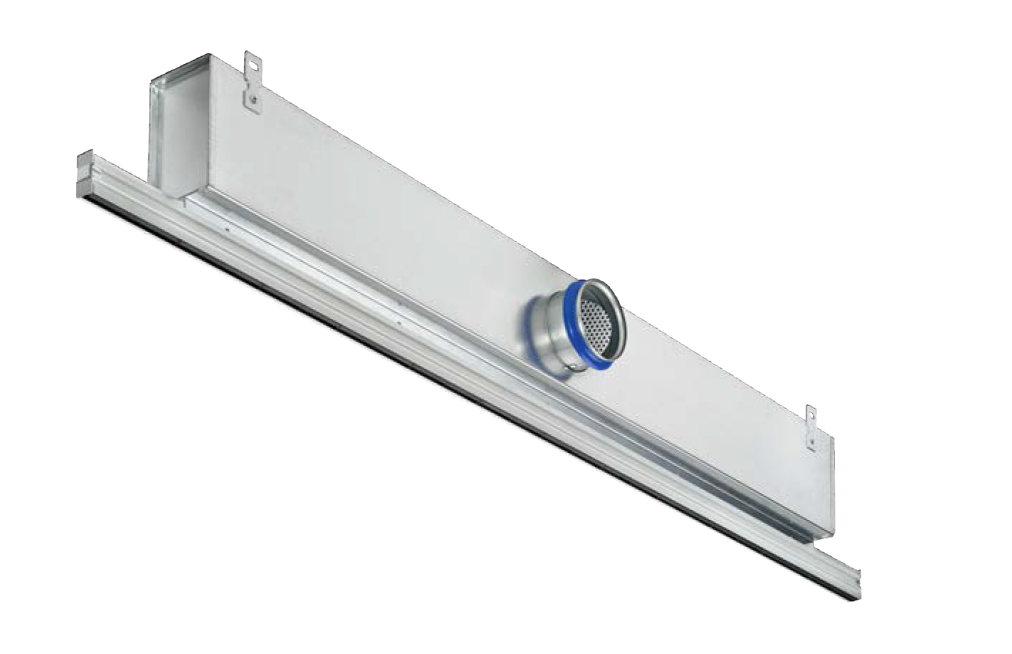

Das Beispiel unseres Pureline Schlitzdurchlasses für die Decke zeigt Ihnen die schier endlosen Wahlmöglichkeiten bei der Gestaltung des passenden Schlitzdurchlasses.
Gut Geeignet Geeignet
| PURELINE 18 |
PURELINE 35 |
PURELINE 50 |
SB |
KS  |
CFS  |
CHS |
CHM |
CFE |
|
|---|---|---|---|---|---|---|---|---|---|
| Bevorzugte Verwendung | |||||||||
| Bürobereich | |||||||||
| Flurbereich | |||||||||
| Eingangsbereich | |||||||||
| Frischetheke | |||||||||
| Lager | |||||||||
| Schulungs- und Meetingräume | |||||||||
| Ladenlokal | |||||||||
| Schwimmbad/ Wellness | |||||||||
| Kühlen | |||||||||
| Heizen | |||||||||
| Volumenstrom/m bei LWA = 35 dB(A) | |||||||||
| 1 Schlitz | 65 - 72 m³/h | 105 - 114 m³/h | 143 - 157 m³/h | 115 m³/h | 60 - 100 m³/h | 94 - 158 m³/h | 95 - 185 m³/h | Übliche Volumenströme erzielen niedrigere Schallleistungs-pegel als 35 dB(A) | |
| 2 Schlitze | 115 - 125 m³/h | 167 - 181 m³/h | 238 - 267 m³/h | 90 - 120 m³/h | 117 - 217 m³/h | 160 - 285 m³/h | |||
| 3 Schlitze | 219 - 238 m³/h | 343 - 390 m³/h | 95 - 120 m³/h | 129 - 212 m³/h | 285 m³/h | 175 - 200 m³/h | |||
| 4 Schlitze | 257 - 300 m³/h | 457 - 514 m³/h | 120 m³/h | 340 m³/h | |||||
| Einbauort | |||||||||
| Decke | |||||||||
| Wand | |||||||||
| Luftart | |||||||||
| Zuluft | |||||||||
| Abluft | |||||||||
| Zu - und Abluft | |||||||||
| Überströmluft | |||||||||
| Luftströmungsprofil | |||||||||
| Horizontal | |||||||||
| Schräg | |||||||||
| Vertikal | |||||||||
| Gleichzeitig unterschiedliche Luftströmungsrichtungen | |||||||||
| Weitere Optionen | |||||||||
| 2 oder mehr Anschlussstutzen | |||||||||
| Bandverlegung | |||||||||
| Standardmaß am Trockenbauraster orientiert | |||||||||
| Schalldämpfende Eigenschaft | |||||||||
| Anschlusskasten konfigurierbar | |||||||||
CFE
Überströmelement bieten Bauherren und Architekten mit besonderen Ansprüchen zusätzliche Gestaltungsmöglichkeiten bei der Luftführung
Optionale Ausstattung
CHM
Wanddurchlässe für Zuluft, Abluft oder als Zuluft-Abluft-Kombination mit verschiedenen Frontdurchlässen zum Einbau in die Deckenabkofferung oder Wand, z. B. oberhalb von Türen
CHS
Wanddurchlässe mit verstellbaren Luftleitelementen und optionaler Schalldämpferkulisse zur Telefonieschalldämpfung für unterschiedliche Wandstärken
Optionale Ausstattung
CFS
Wandschlitzdurchlässe mit verstellbaren Luftleitelementen
Optionale Ausstattung
