Wärmeübertrager Serie EL

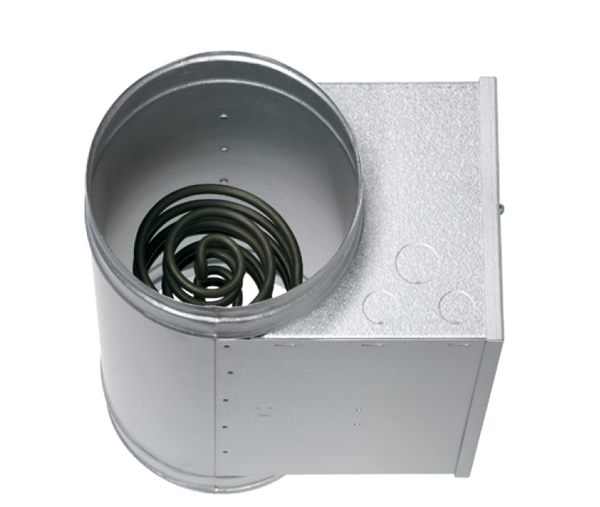

Elektrolufterhitzer mit glatten Edelstahlheizelementen

Elektrolufterhitzer mit glatten Edelstahlheizelementen






EL

Zur elektrischen Nacherwärmung von Luftströmen in runden Luftleitungen

Runde Elektrolufterhitzer zur Nacherwärmung von Luftströmen, passend zu Volumenstromregelgeräten der Serie TVR und mechanisch selbsttätigen KVS-Reglern der Serien RN und VFC


  • Luftausströmtemperatur maximal 50 °C
  • Glattes Heizelement aus Edelstahl 1.4301
  • Integrierter Überhitzungsschutz mit Temperaturwächter (automatische Rückstellung) und Sicherheitstemperaturbegrenzer (manuelle Rückstellung)
  • Für horizontale oder vertikale Luftleitungen
  • Passend für runde Luftleitungen nach EN 1506 oder EN 13180
  • Mit Lippendichtung
  • Schutzart IP 43
  • Gehäuse-Leckluftstrom nach EN 15727, Klasse C

Allgemeine Informationen

Anwendung

  • Elektrolufterhitzer zur Nacherwärmung eines Luftstroms in runden Luftleitungen bis zu 50 °C
  • Für VVS-Regelgeräte TVR und KVS-Regler RN und VFC


Nenngrößen

  • 100, 125, 160, 200, 250, 315, 400


Bauteile und Eigenschaften

  • Einbaufertiger Lufterhitzer
  • Zweifacher Überhitzungsschutz bestehend aus:
    • Temperaturwächter (TW) mit automatischer Rückstellung
    • Sicherheitstemperaturbegrenzer (STB) mit manueller Rückstellung
  • Anschlussklemmen innenliegend
  • Vorbereitete Leitungsdurchführung für die Anschlussleitungen; Zugentlastung und Verschraubung (M20 bzw. M25) kundenseitig


Konstruktionsmerkmale

  • Rundes Gehäuse mit rechteckigem Schaltkasten
  • Rohrstutzen mit Lippendichtung, passend für runde Luftleitungen nach EN 1506 oder EN 13180
  • Heizelement aus gekapseltem Glattrohrelement
  • Schutzart IP 43


Materialien und Oberflächen

  • Gehäuse und Schaltkasten aus verzinktem Stahlblech
  • Heizelement aus Edelstahl 1.4301


Normen und Richtlinien

  • Gehäuse-Leckluftstrom nach EN 15727, Klasse C


Instandhaltung

  • Regelmäßige Funktionskontrolle, insbesondere Sicherheitstemperaturbegrenzer STB


Ergänzende Produkte

  • Regeleinrichtung zur Leistungsregulierung bauseits erforderlich
  • Luftstromüberwachung bauseits erforderlich

Technische Information

  • Technische Daten
  • Schnellauslegung
  • Ausschreibungstext
  • Bestellschlüssel
Nenngrößen100 – 400 mm

Volumenstrombereich

12 – 750 l/s oder 41 – 2700 m3/h

elektrische Leistung0,4 – 9 kW
Mindestluftgeschwindigkeit1,5 m/s mit bauseitiger Luftstromüberwachung sicherzustellen
maximale Luftausströmtemperatur50 °C mit bauseitiger Leistungsschaltung/Regulierung sicherzustellen
maximale Betriebstemperaturohne integrierte Regelung = maximal 40 °C
Auslösetemperatur Temperaturwächter TWca. 60 °C (automatische Rückstellung bei Unterschreitung; Hysterese ca. 15 K)
Auslösetemperatur Sicherheitstemperaturbegrenzer STBca. 90 °C (manuelle Rückstellung am Gerät erforderlich)

Luftseitige statische Druckdifferenz

1 – 20

Versorgungsspannung NG 100230 V AC, 400 W
Versorgungsspannung NG 125230 V AC, 900 W
Versorgungsspannung NG 160

230 V AC, 1.200 W

Versorgungsspannung NG 200

230 V AC, 2.100 W

Versorgungsspannung NG 250

400 V AC 2-phasig, 3.000 W

Versorgungsspannung NG 315

400 V AC 3-phasig, 6.000 W

Versorgungsspannung NG 400

400 V AC 3-phasig, 9.000 W

SchutzartIP 43
EG-KonformitätEMV nach 2014/30/EU, Niederspannung nach 2014/35/EU
ZulassungCE, UKCA, S, EAC

Technische Daten zum Elektrolufterhitzer


Grundgeräte: TVR, RN und VFC

NG

qv

∆pst [Pa]

te = 16 °C

l/sm³/hP [kW]

ta [°C]

10012435

0,4

44
100207210

0,4

33
1003010815

0,4

27
1004014425

0,4

24
1004516230

0,4

23
12524855

0,9

48
1253512620

0,9

37
1255018040

0,9

31
1256523460

0,9

27
1257527080

0,9

26
160301085

1,2

49
1605018010

1,2

36
1607025215

1,2

30
1609534225

1,2

26
16011541435

1,2

25
200592105

2,1

46
2008028820

2,1

38
20011541435

2,1

31
20015054055

2,1

28
20018064880

2,1

26
250772755349
25012545015336
25018064825330
25023584640327
250290104460325
3151535505649
31520072015641
315285102625633
315375135040629
315460165660627
4002288205949
400325117015939
400465167430932
400605217850928
400750270075926

P: elektrische Leistung
te: Lufteinströmtemperatur
ta: Luftausströmtemperatur
qv: Volumenstrom
Δpst: statische Druckdifferenz

Ausschreibungstext

Runde Elektrolufterhitzer zur Nacherwärmung eines Luftstroms in raumlufttechnischen Anlagen. Abmessungen passend zu VVS-Regelgeräten TVR und KVS-Reglern RN und VFC. Zweifacher Überhitzungsschutz integriert mit Temperaturwächter (TW) und Sicherheitstemperaturbegrenzer (STB). Rohrstutzen mit Lippendichtung, passend für Luftleitungen nach EN 1506 oder EN 13180. Gehäuse-Leckluftstrom nach EN 15727, Klasse C.


Materialien und Oberflächen

  • Gehäuse und Schaltkasten aus verzinktem Stahlblech
  • Heizelement aus Edelstahl 1.4301


Technische Daten

  • Volumenstrombereich: 12 – 750 l/s oder 41 – 2700 m³/h
  • Elektrische Leistung: 0,4 – 9 kW
  • Maximale Luftausströmtemperatur: 50 °C
  • Statische Druckdifferenz: 5 – 20 Pa
  • Versorgungsspannung: 1 × 230 V AC – 3 × 400 V AC
  • Schutzart: IP 43


Auslegungsdaten

  • qv [m³/h]
  • P [kW]




EL/160
||
12
1 Serie
EL Elektrolufterhitzer für Volumenstromregelgeräte TVE, TVR und KVS-Regler RN und VFC

2 Nenngröße [mm]
100, 125, 160, 200, 250, 315, 400Bestellbeispiel: EL/160
Nenngröße 160 mm

Downloads

Produktinfos

  • Produktdatenblatt Serie EL

    EL_PD_2024_07_02_DE_de Produktdatenblatt 250 KB pdf

Zertifikate

  • Zertifikat über statistische Leckageprüfungen

    LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

  • Montageanleitung

    02_CV-M-MTU-MTX-MTP Montageanleitung 4.6 MB pdf
