Serie VMR mit Anbaugruppe BTD
Serie VMR mit Anbaugruppe BTD
Serie VMR mit Anbaugruppe XTD
Serie VMR mit Anbaugruppe ELAB TCU3
Geprüft nach VDI 6022
Runde Volumenstrommesseinrichtung zur Erfassung oder Überwachung des Volumenstroms
Optionale Ausstattung und Zubehör
Anwendung
Besondere Merkmale
Nenngrößen
Varianten
Ausführung
Bauteile und Eigenschaften
Anbauteile
Zubehör
Konstruktionsmerkmale
Materialien und Oberflächen
Ausführung verzinktes Stahlblech
Ausführung Pulverbeschichtung (P1)
Ausführung Edelstahl (A2)
Normen und Richtlinien
Erfüllt die Hygieneanforderungen nach
Gehäuse-Leckluftstrom
Instandhaltung
1: Wirkdrucksensor
2: Messumfomer
3: Gehäuse
Zur Messung des Volumenstroms enthält die Volumenstrommesseinrichtung einen Wirkdrucksensor. Der an diesem Sensor abgreifbare Wirkdruck kann manuell gemessen und ausgewertet oder von einem Messumformer (Wirkdrucktransmitter) in ein elektrisches Signal umgeformt werden.
| Nenngrößen | 100 – 400 mm |
| Volumenstrombereich | 34 – 6279 m³/h bzw. 10 – 1744 l/s |
| maximal zulässige Druckdifferenz | 1000 Pa |
| Wirkdruckbereich | ca. 2 Pa – 260 Pa * |
| Messgenauigkeit | 5 – 16 % |
| Betriebstemperatur | 10 – 50 °C |
* 260 Pa vom Nennvolumenstrom
Die Schnellauslegung gibt einen guten Überblick über die Volumenstrommessbereiche, Druckverluste, Messgenauigkeiten und die C-Werte der einzelnen Nenngrößen. Berechnung der Volumenströme aus den gemessenen Wirkdrücken bei Ausführung ohne Anbauteile siehe in Abschnitt „Produktdetails“.
Volumenstrombereiche und Mindestdruckdifferenzen
Anbauteil: ohne, XTD, BTD
| NG | qv [l/s] | qv [m³/h] | C-Wert [l/s] | C-Wert [m³/h] | Δqv [±%] |
|---|---|---|---|---|---|
| 100 | 10 | 34 | 6,1 | 22,0 | 16 |
| 100 | 98 | 354 | 6,1 | 22,0 | 6 |
| 125 | 16 | 55 | 10,0 | 35,9 | 16 |
| 125 | 160 | 578 | 10,0 | 35,9 | 6 |
| 160 | 25 | 88 | 16,0 | 57,6 | 16 |
| 160 | 257 | 928 | 16,0 | 57,6 | 6 |
| 200 | 40 | 143 | 26,1 | 93,8 | 16 |
| 200 | 420 | 1512 | 26,1 | 93,8 | 6 |
| 250 | 60 | 216 | 39,5 | 142,2 | 16 |
| 250 | 636 | 2292 | 39,5 | 142,2 | 6 |
| 315 | 100 | 359 | 65,6 | 236,2 | 16 |
| 315 | 1057 | 3807 | 65,6 | 236,2 | 6 |
| 400 | 165 | 591 | 108,2 | 389,5 | 16 |
| 400 | 1744 | 6279 | 108,18 | 389,5 | 5 |
Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C
Volumenstrombereiche und Mindestdruckdifferenzen
Anbauteil: XTS, BTS, ELAB
| NG | qv [l/s] | qv [m³/h] | C-Wert [l/s] | C-Wert [m³/h] | Δqv [±%] |
|---|---|---|---|---|---|
| 100 | 14 | 50 | 6,1 | 22,0 | 14 |
| 100 | 98 | 354 | 6,1 | 22,0 | 6 |
| 125 | 23 | 81 | 9,9 | 35,9 | 13 |
| 125 | 160 | 578 | 9,9 | 35,9 | 6 |
| 160 | 36 | 129 | 16,0 | 57,6 | 14 |
| 160 | 257 | 928 | 16,0 | 57,6 | 6 |
| 200 | 59 | 210 | 26,1 | 93,8 | 13 |
| 200 | 420 | 1512 | 26,1 | 93,8 | 6 |
| 250 | 89 | 318 | 39,5 | 142,2 | 14 |
| 250 | 636 | 2292 | 39,5 | 142,2 | 6 |
| 315 | 147 | 529 | 65,6 | 236,2 | 13 |
| 315 | 1057 | 3807 | 65,6 | 236,2 | 6 |
| 400 | 242 | 871 | 108,2 | 389,5 | 13 |
| 400 | 1744 | 6279 | 108,2 | 389,5 | 5 |
Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C
Ausschreibungstext
Volumenstrommesseinrichtung in runder Bauform zur Messung von Volumenströmen in RLT-Anlagen, in 7 Nenngrößen. Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignals. Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor. Wirkdrucksensor mit 3 mm Messbohrungen, dadurch unempfindlich gegen Verschmutzung.
Besondere Merkmale
Materialien und Oberflächen
Ausführung verzinktes Stahlblech
P1: Ausführung Pulverbeschichtung (P1)
A2: Ausführung Edelstahl (A2)
Anschlussausführung
Rohrstutzen mit Einlegesicke für Lippendichtung,
passend für Luftleitungen nach EN 1506 oder EN 13180
Technische Daten
| VMR | – | P1 | – | FL | / | 160 | / | G2 | / | BTD | / | 0 |
| | | | | | | | | | | | | | | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0
| Material | pulverbeschichtet RAL 7001, silbergrau |
| Luftleitungsanschluss | Flansch beidseitig |
| Nenngröße | 315 mm |
| Zubehör | Gegegenflansch beidseitig |
| Anbauteile (Wirkdrucktransmitter) | statischer Wirkdrucktransmitter mit Display |
| Istwertsignal | 0 – 10 V DC |
Bestellbeispiel 2: VMR/160/BTD/2
| Luftleitungsanschluss | Rohrstutzen |
| Nenngröße | 160 mm |
| Zubehör | Gegegenflansch beidseitig |
| Anbauteile (Wirkdrucktransmitter) | dynamischer Wirkdrucktransmitter mit Busschnittstelle |
| Istwertsignal | 2 – 10 V DC |
| VMR | – | P1 | – | FL | / | 160 | / | G2 | / | ELAB | / | EC | – | E0 | / | UMZ |
| | | | | | | | | | | | | | | | | | | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 Serie
VMR Volumenstrommesseinrichtung, rundBestellbeispiel 1: VMR-P1-FL/200/ELAB/EC/E2/TZ
| Material | pulverbeschichtet RAL 7001, silbergrau |
| Nenngröße | 200 mm |
| Anbauteile | EASYLAB TCU3 |
| Gerätefunktion | Erfassung Abluft |
| externe Volumenstromvorgabe | Spannungssignal 2 – 10 V DC |
| Erweiterungsmodul | mit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich |
Rohrstutzen zum Anschluss der Luftleitungen
VMR:
VMR-FL:
Abmessungen/Gewichte für VMR (Standard)
| NG | ∅D | kg |
|---|---|---|
| 100 | 99 | 0,8 |
| 125 | 124 | 1 |
| 160 | 159 | 1,2 |
| 200 | 199 | 1,6 |
| 250 | 249 | 1,9 |
| 315 | 314 | 2,4 |
| 400 | 399 | 3,1 |
Hinweis: Gewichtsangabe nur für VMR ohne Anbauteil.
Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten.
Abmessungen/Gewichte für VMR-FL
| NG | ∅D | ∅D₁ | ∅D₂ | T | n | kg |
|---|---|---|---|---|---|---|
| 100 | 99 | 132 | 152 | 4 | 4 | 1,2 |
| 125 | 124 | 157 | 177 | 4 | 4 | 1,5 |
| 160 | 159 | 192 | 212 | 4 | 6 | 2,1 |
| 200 | 199 | 233 | 253 | 4 | 6 | 2,7 |
| 250 | 249 | 283 | 303 | 4 | 6 | 3,3 |
| 315 | 314 | 352 | 378 | 4 | 8 | 4,5 |
| 400 | 399 | 438 | 464 | 4 | 8 | 5,7 |
Hinweis: Gewichtsangabe nur für VMR-FL ohne Anbauteil.
Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten. Toleranz für Baulänge 380 ±5 mm.
Berechnungsgrundlagen
Vorgaben
Gerätedaten
Einbau und Inbetriebnahme

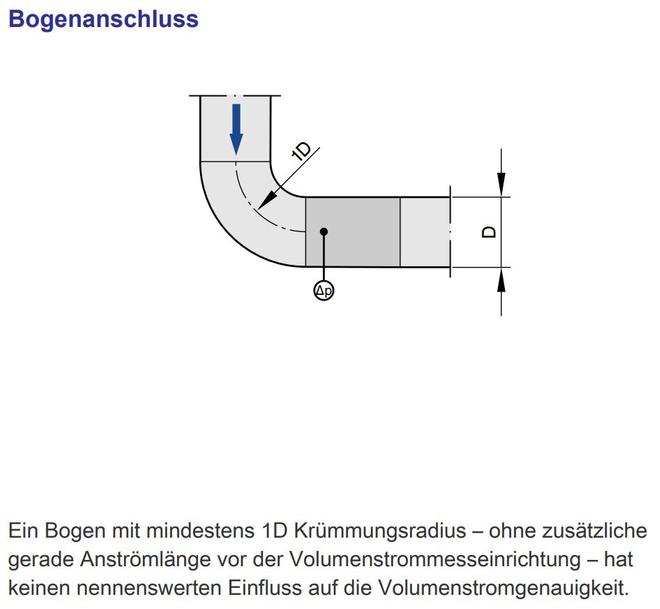

Anströmbedingungen
Die Volumenstromgenauigkeit Δqv gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.
Optionale Anbauteile für Wirkdrucktransmitter
| Anbauteil | Schnittstelle | Wirkdrucktransmitter | Fabrikat |
|---|---|---|---|
| Wirkdrucktransmitter, dynamisch | |||
| XTD | 0 – 10 V oder 2 – 10 V | integriert | ① |
| BTD | 0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP | integriert | ② |
| Wirkdrucktransmitter, statisch | |||
| XTS | 0 – 10 V oder 2 – 10 V | integriert | ① |
| BTS | 0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP | integriert | ② |
| ELAB | TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver | integriert | ③ |
① TROX/Gruner, ② TROX/Belimo, ③ TROX
Schematische Darstellung erforderlicher Bauräume
Platzbedarf für Inbetriebnahme und Instandhaltung
Zur Inbetriebnahme und Instandhaltung ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.
Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.
Platzbedarf
| Anbauteil | ① | ② | ③ |
|---|---|---|---|
Wirkdrucktransmitter: XTD, XTS | 250 | 200 | 250 |
Wirkdrucktransmitter: BTD, BTS | 520 | 250 | 250 |
Wirkdrucktransmitter: ELAB | 550 | 350 | 400 |
