Volumenstrom-Messeinrichtung Variante VME
Rechteckige Volumenstrom-Messeinrichtung zur Erfassung oder Überwachung des Volumenstroms
Optionale Ausstattung und Zubehör
Anwendung
Besondere Merkmale
Nenngrößen
Ausführung
Bauteile und Eigenschaften
Anbauteile
Konstruktionsmerkmale
Materialien und Oberflächen
Ausführung verzinktes Stahlblech
Ausführung Pulverbeschichtung (P1)
Wirkdrucksensor aus Aluminiumprofilen mit Pulverbeschichtung
Normen und Richtlinien
Erfüllt die Hygieneanforderung nach
Gehäuse-Leckluftstrom
Instandhaltung
1: Wirkdrucksensor
2: Messumformer
3: Gehäuse
Zur Messung des Volumenstroms enthält die Volumenstrommesseinrichtung einen Wirkdrucksensor. Der an diesem Sensor abgreifbare Wirkdruck kann manuell gemessen und ausgewertet oder von einem Messumformer (Wirkdrucktransmitter) in ein elektrisches Signal umgeformt werden.
Dieser Ausschreibungstext beschreibt eine Produktvariante, passend f¸r viele Anwendungen. Texte f¸r Varianten generiert unser Auslegungsprogramm Easy Product Finder.
Ausschreibungstext
Volumenstrom-Messeinrichtung in rechteckiger Bauform zur Messung von Volumenströmen in RLT-Anlagen, in 39 Nenngrößen. Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignals. Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor. Differenzdrucksensor mit 3 mm Messbohrungen, dadurch unempfindlich gegen Verschmutzung. Erfüllt die Hygieneanforderung nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.
Besondere Merkmale
Materialien und Oberflächen
Ausführung verzinktes Stahlblech
Ausführung Pulverbeschichtung (P1)
Anschlussausführung
Technische Daten
Für das Istwertsignal (nur bei gew‰hltem Anbauteil erforderlich)
0 0 – 10 V DCBestellbeispiel 1: VME-P1/400×400/XTS/0
| Serie | VME |
| Material | Oberfläche pulverbeschichtet, RAL 7001 (silbergrau) |
| Nenngröße [mm] | Breite 600, Höhe 400 |
| Anbauteile | dynamischer Wirkdrucktransmitter, analog, Display |
| Signalspannungsbereich | 0 – 10 V DC |
Bestellbeispiel: VME/600×600/BTD/2
| Serie | VME |
| Material | verzinktes Stahlblech |
| Nenngröße [mm] | Breite 600, Höhe 600 |
| Anbauteile | dynamischer Wirkdrucktransmitter, analog und MP-Bus, Modbus RTU, BACnet MS/TP |
| Signalspannungsbereich | 2 – 10 V DC |
Breite × Höhe angeben
4 Anbauteil (Regelkomponente)Bestellbeispiel: VME-P1/600×400/ELAB/EC-E0/UMZ
| Serie | VME |
| Material | Oberfläche pulverbeschichtet, RAL 7001 (silbergrau) |
| Nenngröße [mm] | Breite 600, Höhe 400 |
| Anbauteile (Regelkomponente) | EASYLAB TCU3 |
| Gerätefunktion | Erfassung Abluft (Extract Capture) |
| Signalspannungsbereich | 0 - 10 V DC |
| Erweiterungen der Anbaugruppe | Stromversorgung: mit EM-TRF-USV (inkl. Akku) f¸r 230 V AC unterbrechungsfreie Netzversorgung (USV) Kommunikationsschnittstelle: mit EM-BAC-MOD f¸r Modbus RTU Automatischer Nullpunktabgleich: mit EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich |
Schematische Darstellung erforderlicher Bauräume
Hinweis:
Separater Bauraum für Befestigung und Zugänglichkeit des Notstromakkumulators (optionales Zubehür bei Regelkomponenten TROX UNIVERSAL oder LABCONTROL EASYLAB).
Platzbedarf für Inbetriebnahme und Instandhaltung
Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.
Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine
bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.
Ein Bogen – mit mindestens 4H gerader Anströmlänge vor der Messeinrichtung – hat keinen nennenswerten Einfluss auf die Volumenstromgenauigkeit.
Berechnungsgrundlagen
Vorgaben

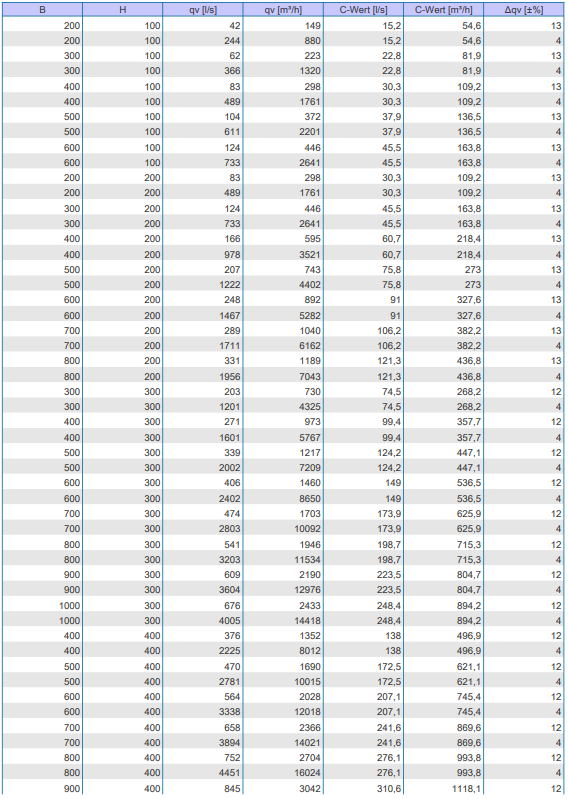

Gerätedaten
Einbau und Inbetriebnahme
Einbaulage bei XTD/XTS und BTD/BTS beliebig
Anströmbedingungen
Die Volumenstromgenauigkeit Δqᵥ gilt für eine gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.
