X-AIR-ZMO-MP
X-AIRCONTROL Zonenmodul MP-Bus
X-AIRCONTROL Zonenmodul MP-Bus
Universale Baueinheit für VVS-Regelgeräte
Anwendung
Regelkonzept
Volumenstrombereich werkseitig im Regler parametriert
qvmin: minimaler Volumenstrom
qvmax: maximaler Volumenstrom
Betriebsparameter werden per Bestellschlüssel festgelegt und werkseitig parametriert
Schnittstelle
Analoge Schnittstelle
Digitale Kommunikationsschnittstelle (Bus)
Hybridbetrieb
Werkseinstellung
Betriebsarten
Variabler Betrieb (V)
Festwert-Betrieb (F)
Betriebsparameter
Signalspannungsbereiche
Bauteile und Eigenschaften
Ausführung
BUSS mit Antrieb LMQ24A-VST für:
BUSS mit Antrieb NMQ24A-VST für:
Inbetriebnahme
Ergänzende Produkte
① Differenzdrucktransmitter
② Stellantrieb
③ Volumenstromregler
④ Sollwertsignal
Charakteristisch für Volumenstromregelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstroms, das heißt Messen – Vergleichen – Stellen.
Die Erfassung des Volumenstroms erfolgt durch Messung eines Differenzdrucks (Wirkdrucks). Dies geschieht über einen Differenzdrucksensor. Ein integrierter Wirkdrucktransmitter setzt dabei Wirkdruck in ein Spannungssignal um. Der Volumenstromistwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entsprechen 10 V DC am Istwertausgangssignal immer dem Nennvolumenstrom (qvNenn).
Der Volumenstromsollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) vorgegeben. Die variable Volumenstromregelung erfolgt zwischen qvmin und qvmax. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.
Der Regler vergleicht den Volumenstromsollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den externen Stellantrieb.
Kategorie
Anwendung
Einsatzbereich
Stellantrieb
Einbaulage
Anschluss
Versorgungsspannung
Schnittstelle/Ansteuerung
Analogsignal
Busschnittstelle
Schnittstelleninformation
Analog:
Busschnittstelle:
Systemanbindung
MP-Bus für optionale Erweiterungen
Modbus RTU für optionale Erweiterungen
Sonderfunktionen
Parametrierung
Für VVS-Regelgerät spezifische Parameter werkseitig parametriert
Nachträgliche Anpassung
Auslieferungszustand
| TVR | – | D | / | 200 | / | D2 | / | BUSS | / | V | 0 | / | qvmin | – | qvmax | m³/h | ||
| | | | | | | | | | | | | | | | | | | ||||||||||
| 1 | 2 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||||||
| Dämmschale | ohne |
| Material | verzinktes Stahlblech |
| Nenngröße | 100 mm |
| Zubehör | Doppellippendichtung beidseitig |
| Anbauteil | VARYCONTROL Universalregler, statischer Transmitter |
| Signalspannungsbereich | 0 – 10 V DC |
| Betriebswerte | qvmin = 50 m³/h qvmax = 354 m³/h |
① Adaptionstaste
② Antriebsanschlussbuchse
③ NFC-Schnittstelle
④ Blindabdeckung (nicht in Benutzung)
⑤ Kabelverschraubungen (Versorgung und Steuerung getrennt)
⑥ Befestigungslöcher
⑦ Anschluss für Wirkdruck
Analogschnittstelle 0 – 10 V DC bzw. 2 – 10 V DC
Im Auslieferungszustand hat die Sollwertvorgabe über die analoge Schnittstelle zu erfolgen. Sollte die Sollwertvorgabe über eine digitale Kommunikationsschnittstelle erfolgen, kann dies jederzeit über die TROX FlowCheck App auf Modbus, BACnet oder MP-Bus umgestellt werden. Die Analogschnittstelle kann für den Signalspannungsbereich 0 – 10 V DC oder 2 – 10 V DC durch die TROX FlowCheck App eingestellt werden. Die Zuordnung von Volumenstromsollwert bzw. -istwert zu Spannungssignal ist in den Kennliniendarstellungen abgebildet.

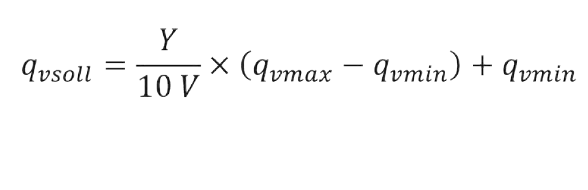

Sollwertvorgabe
Variabler Betrieb
Festwertbetrieb

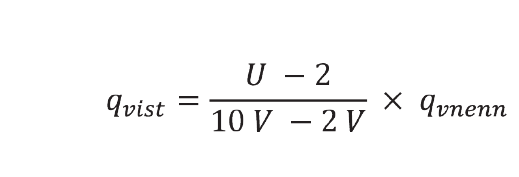

Istwert als Feedback für Überwachung oder Folgeregelung
Zwangssteuerung
Für besondere Betriebssituationen kann der Volumenstromregler in einen speziellen Betriebszustand (Zwangssteuerung) gebracht werden. Möglich sind: Regelung qvmin, Regelung qvmax, Regelklappe in Offenstellung (OFFEN), Regelklappe geschlossen (ZU) oder Regelungsstopp.
Zwangssteuerungen über Signaleingang Y oder Zwangssteuerungseingänge Z1, Z2
Durch passende Beschaltung der Eingänge Y, Z1, Z2 können die Zwangssteuerungen entsprechend den Anschlussbildern über Beschaltung mit externen Schaltkontakten/Relais aktiviert werden (siehe Verdrahtungsbeispiele).
Zwangssteuerung ZU über Führungssignal am Signaleingang Y
Bei Signalspannungsbereich 0 – 10 V DC und Einstellwert qvmin = 0
Bei Signalspannungsbereich 0 – 10 V DC und qvmin > 0
Bei Signalspannungsbereich 2 – 10 V DC und Einstellwert qvmin = 0
Bei Signalspannungsbereich 2 – 10 V DC und Einstellwert qvmin > 0
Zwangssteuerungen im Analogbetrieb über Modbus- oder BACnet-Schnittstelle
Ist im Analogbetrieb die Busschnittstelle zusätzlich angeschlossen, kann über Modbusregister 1 oder BACnet Object MO[1] ebenfalls eine Zwangssteuerung vorgegeben werden.
Zwangssteuerung für Diagnosezwecke
Aktivierung über TROX FlowCheck App
Priorisierung verschiedener Vorgabemöglichkeiten
Analoger Hybridbetrieb
Digitale Kommunikationsschnittstelle
Für eine Sollwertvorgabe über die Busschnittstelle ist eine bauseitige Umstellung mit der TROX FlowCheck App notwendig. Die Bussschnittstelle kann auf Modbus, BACnet und MP-Bus eingestellt werden. Für den reibungslosen Datenaustausch im bauseitigen Bus-Netzwerk ist die Einstellung der Kommunikationsparameter und der Teilnehmeradresse für die Busschnittstelle erforderlich. Die Kommunikationsparameter der Bussysteme (Adresse, Baudrate ...) können mit der TROX FlowCheck App eingestellt werden. Die Schnittstelle bietet standardisierte Bus-Register/Objekt-Zugriffe auf die verfügbaren Datenpunkte.
Sollwertvorgabe
Istwert als Feedback für Überwachung oder Folgeregelung
Zwangssteuerung
Für besondere Betriebssituationen kann der Volumenstromregler in einen speziellen Betriebszustand (Zwangssteuerung) gebracht werden. Möglich sind: Regelung qvmin, Regelung qvmax, Regelklappe in Offenstellung (OFFEN), Regelklappe geschlossen (ZU) oder Regelungsstopp.
Zwangssteuerung über den Bus
Vorgaben erfolgen über das Modbusregister 1 bzw. über BACnet-Object Type MO[1].
Zwangssteuerung durch Busausfallüberwachung (Modbus)
Bei Ausfall der Modbuskommunikation für einen festgelegten Zeitraum kann ein vordefinierter Betriebszustand qvmin, qvmax, OFFEN oder ZU aktiviert werden.
Zwangssteuerung durch Busausfallüberwachung (BACnet)
Bei Ausfall der BACnet-Kommunitkation für einen festgelegten Zeitraum kann ein vorderfinierter Betriebszustand aktiviert werden.
Zwangssteuerungen für Diagnosezwecke
Aktivierung über Bussyteme, extern/bauseitige Schaltkontakte (Brücken), und TROX FlowCheck App.
Priorisierung verschiedener Vorgabemöglichkeiten
Vorgaben für Zwangssteuerungen über Schaltkontakte sind gegenüber Modbus/BACnet-Vorgaben priorisiert.
Universalregler für VVS-Regelgeräte
– | Regler | Stellantrieb | – | ||
Bestellschlüsseldetail | Artikelnummer | Typ | Artikelnummer | Typ | VVS-Regelgeräte |
| BUSS | A00000073652 | VRU-M1-M/B TR | A00000073644 | LMQ24A-VST TR | ① |
| BUSS | A00000073652 | VRU-M1-M/B TR | A00000073646 | NMQ24A-VST TR | ② |
① TVR, TVZ, TVA, TVRK, Nenngrößen 100 – 250
②
Universalregler, Typ VRU-M1-M/B TR
Messprinzip | statischer Transmittertyp, lageunabhängig |
Nennspannung | AC/DC 24 V |
| Nennspannung Frequenz | 50/60 Hz |
Funktionsbereich | 19,2-28,8 V AC / 21,6 - 28,8 V DC |
Leistungsbedarf (Betrieb/Ruhezustand) | 1,5 W |
| Leistungsbedarf Dimensionierung | 2 VA plus angeschlossenem VST-Antrieb |
| Leistungsverbrauch Dimensionierung Hinweis | Imax 20 A @ 5 ms |
| Anschluss Antrieb | AC/DC Versorgung durch Regler, PP-Link VST-Antrieb |
| Busanschluss | Modbus RTU*, BACnet MS/TP, MP-Bus |
| einstellbare Kommunikationsparameter Modbus RTU | Baudrate: 9600, 19200, 38400*, 76800, 115200; Adresse: 1*,2,3 – 247; Parity: 1-8-N-2*, 1-8-N-1, 1-8-E-1, 1-8-O-1; Anzahl der Knoten: Max. 32 (ohne Repeater) Abschlusswiderstand: 120 Ω; |
| einstellbare Kommunikationsparameter BACnet MS/TP | Baudrate: 9600, 19200, 38400*, 76800, 115200; Adresse: 1*,2,3 – 127; Anzahl der Knoten: Max. 32, (ohne Repeater) Abschlusswiderstand: 120 Ω; |
| Adressierung | Bauseits erforderlich: durch TROX FlowCheck App |
| Eingang Sollwertsignal (analog optional) | 0 – 10 V, 2 – 10 V |
| Ausgang Istwertsignal | 0 – 10 V, 2 – 10 V, max. 0,5 mA |
| Schutzklasse IEC/EN | III (Schutzkleinspannung) |
| Schutzart | IP 42 |
EMV | CE gemäß 2014/30/EU |
* Werkseinstellung.
Stellantrieb mit schnelllaufendem Antrieb LMQ24A-VST TR
| Versorgungsspannung | vom Regler |
| Leistungsbedarf (Betrieb) | 13 W |
| Leistungsbedarf Dimensionierung | 23 VA |
| Eigenverbrauch (Ruhezustand) | 2 W |
| Drehmoment | 4 Nm |
| Laufzeit für 90° | 2,5 s/90° |
| Eingang Sollwertsignal | vom Regler |
| Schutzklasse | III (Schutzkleinspannung) |
| Schutzart | IP 54 |
EMV | EMV nach 2014/30/EU |
| Gewicht | 0,56 kg |
Stellantrieb mit schnelllaufendem Antrieb NMQ24A-VST TR
| Versorgungsspannung | vom Regler |
| Leistungsbedarf (Betrieb) | 13 W |
| Leistungsbedarf Dimensionierung | 23 VA |
| Eigenverbrauch (Ruhezustand) | 2 W |
| Drehmoment | 8 Nm |
| Laufzeit für 90° | 4 s/90° |
| Eingang Sollwertsignal | vom Regler |
| Schutzklasse | III (Schutzkleinspannung) |
| Schutzart | IP 54 |
EMV | EMV nach 2014/30/EU |
| Gewicht | 0,78 kg |
Inbetriebnahme
Für Busbetrieb sind je nach geforderter Integration der Regelkomponente in das lokale Netzwerk weitere Inbetriebnahmeschritte erforderlich:
Für Betrieb mit Modbus-Schnittstelle
Für Betrieb mit BACnet-Schnittstelle
Für Betrieb mit MP-Bus-Schnittstelle
Funktionsumfang Service-Tools
Funktion/Parametrierung | TROX FlowCheck App | PC-Tool | ZTH-EU |
| Einstellung qvmin, qvmax | R, W | R, W | R, W |
Istwertsignal 0 - 10 V DC, 2 - 10 V DC | R, W | R, W | - |
| Sollwertvorgabe analog, Bus | R, W | R, W | - |
| Modbus, BACnet | R, W | R, W | - |
| MP-Bus | R, W | R, W | - |
| Busparameter einstellen | R, W | R, W | - |
| Zwangssteuerungen ausführen | nein | Nein | Nein |
| Trendanzeige | ja | ja | - |
R,W = Funktion ist les- und schreibbar.
- = Funktion ist für das Service Tool nicht vorhanden.
Kommunikationsschnittstelle Modbus RTU
| Nummer | Register-Adresse | Beschreibung | Reichweite Aufzählung | Einheit | Skalierung | Zugriff |
|---|---|---|---|---|---|---|
| 1 | 0 | Sollwert zwischen qvmin/Δpmin (Reg. Adr. 105) und qvmax/Δpmax (Reg. Adr. 106). | 0 – 10.000 Werkseinstellung: 0 | % | 0.01 | WR |
| 2 | 1 | Zwangssteuerung
Überschreibt den Sollwert mit einer Zwangssteuerung. | 0: keine 1: AUF 2: ZU 3: qvmin/Δpmin 5: qvmax/Δpmax Werkseinstellung: keine | – | – | WR |
| 3 | 2 | Befehlsauslösung
Auslösen von Funktionen für den Service und für Testzwecke. Befehl endet automatisch mit 0.
| 0: keine 1: Adaptieren 3: Synchronisation Werkseinstellung: keine | – | – | WR |
| 4 | 3 | Antriebstyp
(*5) | 0: Antrieb nicht angeschlossen/nicht bekannt 1: Stellantrieb Luft/Wasser mit/ohne Sicherheitsfunktion 2: Volumenstromregler VAV/EPIV 3: Brandschutzklappe 4: Energy Valve 5: 6way EPIV | – | – | RD |
| 5 | 4 | Aktuelle Klappenposition gem. mechanischer Grenzen.
(*5) | 0 – 10.000 | % | 0.01 | RD |
| 6 | 5 | Klappenwinkel gem. Winkelbereichs.
(*5) | 0 – 9.600 | ° | 0.01 | RD |
| 7 | 6 | Relativer Volumenstrom bezogen auf qvnom (Reg. Adr. 110).
(*6) | 0 – 15.000 | % | 0.01 | RD |
| 8 | 7 | Absoluter Volumenstrom
(*6) | 0 – qvnom | m³/h
| 1 | RD |
| 9 | 8 | Sensorwert (Spannung, Widerstand, Schalter) Wert abhängig von der Einstellung des Sensortyps (Reg. Adr. 107). | 0 – 65.535
| mV, Ω, 0/1, | 0.1 | RD |
| 10 | 9 | – | – | – | - | [–] |
| 11 | 10 | Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).
(Lowword) < 16 von 32 bit.
(*6) | 0 – 500.000.000 | UnitSel | 0.001 | RD |
| 12 | 11 | Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).
(Highword) > 16 von 32 bit.
(*6) | 0 – 500.000.000 | UnitSel | 0.001 | RD |
| 13 | 12 | Analoger Sollwert
Zeigt den Sollwert in % bei analoger Ansteuerung an. Ist aktiv, wenn Reg. Adr. 118 = 0 (analog). | 0 – 10.000 | % | 0.01 | RD |
| 51 | 50 | Relativer Differenzdruck
Nach Anwendungsfall. gem. (Reg. Adr. 128.). | 0 – 20.000 | % | 0.01 | RD |
| 52 | 51 | Absoluter Differenzdruck | -1.000 – 15.000 | [Pa] | 0.1 | RD |
| 53 | 52 | – | – | – | – | [–] |
| 54 | 53 | Absoluter Differenzdruck in gewählter Einheit (Reg. Adr. 145) (Lowword) < 16 von 32 bit. | -10.000.000 – 100.000.000 | UnitSel | 0.001 | RD |
| 55 | 54 | Absoluter Differenzdruck in ausgewählter Einheit gem. (Reg. Adr. 145)
(Highword) > 16 von 32 bit. | -10.000.000 – 100.000.000 | UnitSel | 0.001 | RD |
| 100 | 99 | Bus Abschlusswiderstand
Gibt Auskunft, ob der Abschlusswiderstand (120 Ω) aktiv oder deaktiv ist. Kann nur über Servicetools eingestellt werden. | 0: nicht aktiv 1: aktiv Werkseinstellung: nicht aktiv | – | – | RD |
| 101 | 100 | Seriennummer Teil 1 Beispiel: 00839-31324-064-008. 1st part: 00839 2st part: 31324 3st part: 008 | – | – | – | RD |
| 102 | 101 | Seriennummer Teil 2 | – | – | – | RD |
| 103 | 102 | Seriennummer Teil 3 | – | – | – | RD |
| 104 | 103 | Firmware Version Beispiel: 101, Version 01.01. | – | – | – | RD |
| 105 | 104 | Fehlfunktionen und Service Information – automatischer Reset, wenn Status behoben. | Bit 0: – Bit 1: mechanischer Stellweg überschritten Bit 2: Antrieb kann nicht bewegt werden (z. B. mech. Überlast) Bit 3: – Bit 4: Fehler des dP-Fühlers Bit 5: Rückluftstrom erkannt Bit 6: Volumenstrom nicht erreicht Bit 7: Durchfluss in Geschlossen-Stellung Bit 8: interne Aktivität (z. B. Testlauf, Adaption) Bit 9: Getriebeausrastung aktiv Bit 10: Busüberwachung ausgelöst Bit 11: Antrieb passt nicht zur Anwendung Bit 12: Drucksensor falsch angeschlossen Bit 13: Drucksensor nicht erreicht Bit 14: Fehler dP Sensor außerhalb des Messbereichs | – | – | RD |
| 106 | 105 | Einstellung Arbeitsbereich qvmin/Δpmin
Bedingungen: qvmin/Δpmin < qvmax/Δpmax. Vmax im Bereich 0 – 100 % von qvnom/Δpnenn | 0 – qvmax/Δpmax
| % | 0.01 | WR |
| 107 | 106 | Einstellung Arbeitsbereich qvmax/Δpmax
Bedingungen: qvmax/Δpmax < qvmin/Δpmin Vmax im Bereich 20 – 100 % von qvnom/Δpnenn | 2.000 – 10.000
| % | 0.01 | WR |
| 108 | 107 | Art des Sensors
Wenn Reg. Adr. 118 = 0 (Analog), dann Reg. Adr. 107 = 1 (Aktiv) für mV. | 0: kein 1: aktiv 2: passiv 3: – 4: Schalter
Werkseinstellung: kein | – | – | WR |
| 109 | 108 | Busausfallüberwachung
Bei Busausfall fährt der Antrieb in eine hier vorgegebene Position. Die Position ist mech. begrenzt, qvmin/Δpmin und qvmax/Δpmax haben keinen Einfluss. Auslösung, wenn in vorgebener Zeit Reg. Adr. 109 keine Änderung in Reg. Adr. 1 oder Reg. Adr. 2 stattfindet. Anzeige der Auslösung in Reg. Adr. 104. Im Hybrid-Modus ist die Busausfallaktivierung deaktiviert.
Busausfallzeit: gem. Reg. Adr. 109 | 0 – 10.000 Werkseinstellung: 0 | % | 0.01 | WR |
| 110 | 109 | Zeit bis zur Auslösung der Busausfallüberwachung
Wenn Reg. 108 ≠ 0, dann ist automatisch zunächst Reg. 108 = 120 s. | 0 – 3.600 0: deaktiv Werkseinstellung: deaktiv
| s | 1 | WR |
| 113 | 112 | Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)
(Lowword) < 16 von 32 bit. | 0 – 60.000.000 | UnitSel | 0.001 | RD |
| 114 | 113 | Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)
(Highword) > 16 von 32 bit. | 0 – 60.000.000 | UnitSel | 0.001 | RD |
| 115 | 114 | – | – | – | – | [–] |
| 116 | 115 | – | – | – | – | [–] |
| 117 | 116 | Steuerungsmodus | 0: Positionsregelung (Open Loop) 1: Volumenstromregelung Werkseinstellung: Volumenstromregelung | – | – | [R] |
| 118 | 117 | Auswahl der Einheit –
Auswahl der Einheit für Reg. Adr. 11 und 12. | 0: – 1: m³/h 2: l/s 3: – 4: – 5: – 6: cfm | - | – | WR |
| 119 | 118 | Sollwertvorgabe
Wenn Reg. Adr. 118 = 0 (analog), dann Reg. Adr. 12 = aktiv. Wenn Reg. Adr. 118 = 1 (Bus), dann Reg. Adr. 1 = aktiv.
| 0: analog (0 – 10 V, 2 – 10 V) 1: Bus (Modbus, BACnet, MP-Bus) Werkseinstellung: analog | – | – | WR |
| 120 | 119 | Druck-Betriebsart
Nur für VRU-M1R-M/B TR. | 0: negativer Druck 1: positiver Druck
| – | – | WR |
| 121 | 120 | – |
– | – | [–] | |
| 122 | 121 | – | – | – | – | [–] |
| 123 | 122 | – | – | – | – | [–] |
| 124 | 123 | Raumdruckkaskadenfreigabe
Nur verfügbar wenn, Reg. Adr. 124 = 0 (Volumenstromregelung) oder 2 (Raumdruckregelung).
| 0: deaktiv 1: aktiv 2: schnell aktiv (nur bei VRU-M1R-M/B TR) | – | RD | |
| 125 | 124 | Anwendungen
| 0: Volumenstromregelung 1: Druckregelung 2: Raumdruckregelung 3: Duchflussmessung | – | RD | |
| 126 | 125 | Anlagenhöhe | 0 – 3.000 Werkseinstellung: 0 | m | 1 | WR |
| 127 | 126 | Nenndifferenzdruck in der gewählten Einheit gem. (Reg. Adr. 145)
Mehr Infor. in (Reg. Adr. 128). | D3: 0 – 50000 M1: 0 – 60000 M1R: 0 – 60000 | UnitSel | – | RD |
| 128 | 127 | – | – | – | – | [–] |
| 129 | 128 | Nenndifferenzdruck in Pa
Wenn Reg. Adr. 124 = 0 (Volumenstromregelung), dann Adr. Reg. 110 als qvnom. Wenn Reg. Adr. 124 = 1 (Druckregelung) oder 2 (Raumdruckregelung), dann ist das Maximung durch den Diff. Druck gegeben. | D3: 0 – 500 M1: 0 – 600 M1R: 0 – 750 | Pa | 0,1 | RD |
| 146 | 145 | Auswahl der Druckeinheit
Die ausgewählte Einheit wird in (Reg. Adr. 126) angezeigt. | 0: Pascal 1: – 2: Wassersäule Werkseinstellung: Pascal | – | – | [–] |
RD = Register nur lesbar
WR = Register les- und schreibbar
(*1) Wenn Reg. Adr. 118 = 1 (Bus), dann Reg. Adr. 0 = aktiv
(*2) Wenn Reg. Adr. 124 = 0 (Volumenstromregelung), dann Reg. Adr. 0 = Volumenstrom
(*3) Wenn Reg. Adr. 124 = 0 (Volumenstromregelung) und Reg. Adr. 116 = 0 (Positonskontrolle), dann Reg. Adr. = Klappenposition
(*4) Wenn Reg. Adr. 124 = 1 (Differenzdruckregelung) oder 2 (Raumdruckregelung), dann Reg. Adr. = Druck
(*5) Wenn Reg. Adr. 124 = 2 (Raumdruckregelung) oder 3 (Volumenstrommessung), dann Reg. Adr. = deaktiv 65.535
(*6) Wenn Reg. Adr. 124 = 1 (Differenzdruckregelung) oder 2 (Raumdruckregelung), dann Reg. Adr. = deaktiv 65.535
Protocol Implementation Conformance Statement – PICS (General information)
| Date | 11.06.2020 |
| Vendor Name | TROX GmbH |
| Vendor ID | 329 |
| Product Name | VRU-D3-BAC, VRU-M1-BAC, VRU-M1R-BAC |
| Product Model Number | VRU – BAC |
| Applications Software Version | 01.02.0001 |
| Firmware Revision | 10.02.0000 |
| BACnet Protocol Revision | 12 |
| Product Description | Controller for VAV/CAV and pressure applications |
| BACnet Standard Device Profile | BACnet Application Specific Controller (B-ASC) |
| BACnet Interoperability Building Blocks supported | Data Sharing – ReadProperty-B (DS-RP-B) |
| Segmentation Capability | No |
| Data Link Layer Options | MS/TP master, baud rates: 9600, 19200, 38400, 76800, 115200 |
| Device Address Binding | No static device binding supported |
| Networking Options | None |
| Character Sets Supported | ISO 10646 (UTF-8) |
| Gateway Options | None |
| Network Security Options | Non-secure Device |
Object processing
Object type | Optional properties | Writeable properties |
Analog Input [AI] | Description | COV Increment |
Analog Output [AO] | Description | Present Value |
Analog Value [AV] | Description COV Increment | Present Value COV Increment |
Binary Input [BI] | Description | |
Device | Description | Object Identifier |
Multi-state Input [MI] | Description | |
Multi-state Output [MO] | Description | Present Value |
Multi-state Value [MV] | Description | Present Value (if marked) |
Kommunikationsschnittstelle BACnet MS/TP
| Objekt Name | Objekt Typ | Beschreibung | Werte | COV Inkrement | Zugriff |
|---|---|---|---|---|---|
| Device | Device [Inst.Nr] | 0 – 4.194.302 Werkseinstellung: 1 | WR | ||
| RelPos | AI[1] | Klappenposition in %
Status Flags: (*1), (*2) | 0 – 100 | 0.01 – 100 Werkseinstellung: 1 | RD |
| AbsPos | AI[2] | Absolute Position in ° Winkelstellung entsprechend dem gesamten Rotationsbereich.
Status Flags: (*1), (*2)
| 0 – max. Winkel | 0.01 – 90 Werkseinstellung: 1 | RD |
| SpAnalog | AI[6] | Analoger Sollwert in % Zeigt den analogen Sollwert je nach ausgewählter Anw. Durchfluss, Druck, Klappenstellung gem. ApplicationSel MV[2] an.
Status Flags: (*1), (*3)
| 0 – 100 | 0.01 – 100 Werkseinstellung: 1 | RD |
| RelDeltaP | AI[9] | Relativer Differenzdruck in % bezogen auf DeltaPnom_Pa AV[122]
| 0 – 150 | 0.01 – 150 Werkseinstellung: 1 | RD |
| RelFlow | AI[10] | Relativer Volumenstrom in % bezogen auf Vnom_m3h AV[112]
Status Flags: (*4) | 0 – 150 | 0.01 – 150 Werkseinstellung: 1 | RD |
| AbsFlow_m3h | AI[12] | Absoluter Volumenstrom in m³/h
Status Flags: (*4) | 0 – 60.000
| 1 – 60.000 Werkseinstellung: 10 | RD |
| DeltaP_UnitSel | AI[18] | Absoluter Differenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127] | -10.000 – 100.000 | 0.001 – 100.000 Werkseinstellung: 1 | RD |
| AbsFlow_UnitSel | AI[19] | Absoluter Volumenstrom in ausgewählter Einheit gem. UnitSelAirFlow MV[121]
Status Flags: (*4)
| 0 – 500.000 | 0.01 – 500.000 Werkseinstellung: 1 | RD |
| Sens1Analog | AI[20] | Sensor 1 als Analogwert Wenn Sensor1Type MV[220] = 2 (aktiv), dann Anzeige = Analogwert in 0 – 10 V. Wenn Sensor1Type MV[220] = 3 (passiv), dann Anzeige = Widerstandswert. Wenn RmPCaskade MV[10] = 2 (freigegeben) oder 3 (schnell freigegeben), dann ist der Sensoreingang nicht verfügbar. Status Flags: (*5)
| 0 – 65535 | 0.01 – 1000 Werkseinstellung: 1 | RD |
| DeltaP_Pa | AI[29] | Absoluter Differenzdruck in Pa | 0 – 600 | 0.01 – 600 Werkseinstellung: 10 | RD |
| SpRel | AO[1] | Relativer Sollwert in %
Der rel. Sollwert ist abhängig von der Anwendung (Durchfluss/Druck/Klappenposition).
Status Flags: (*1), (*2) | 0 – 100 Werkseinstellung: 0 | 0.01 – 100 Werkseinstellung: 1 | C |
| Min | AV[97] | Minimaler Sollwert in % (qvmin/Pmin)
Bedingung: qvmin/Δpmin < qvmax/Δpmax qvmin/Δpmin im Bereich 0 – 100 & qvnom/Δpnom | 0 – qvmax/Δpmax
| 0.01 – 100 Werkseinstellung: 1 | WR |
| Max | AV[98] | Maximaler Sollwert in % (qvmax/Pmax)
Bedingung: qvmax/Δpmax > qvmin/Δpmin qvmax/Pmax im Bereich 20 – 100 % von qvnom/Pnom | qvmin/Δp – 100
| 0.01 – 100 Werkseinstellung: 1 | WR |
| Vnom_m3h | AV[112] | Nennvolumenstrom in m³/h | 0 – 50.000 | 0.01 – 50.000 Werkseinstellung: 1 | RD |
| Vnom_UnitSel | AV[119] | Nennvolumenstrom in ausgewählter Einheit gem. UnitSel MV[121]
| 0 – 250.000 | 0.01 – 1.000: Werkseinstellung: 1 | RD |
| SystemAltitude | AV[120] | Anlagenhöhe in Meter über Meeresspiegel | 0 – 3.000
| 1 – 3.000 Werkseinstellung: 10 | WR |
| DeltaPnom_Pa | AV[122] | Nenndifferenzdruck in Pa
Der Nenndifferenzdruck in abhängig vom ausgewählten Drucksensor (D3, M1, M1R). Je nach gewählter Anwendung dient der Nenndifferenzdruck als dp@Vnom oder als max. Druckbegrenzung Wenn ApplicationSel MV[2] = 1 (Durchflussregelung), dann Anzeige = Nenndifferenzdruck Wenn ApplicationSel MV[2] = 2 (Druckregelung) oder 3 (Raumdruckregelung), dann Anzeige = max Druckbegrenzung
| D3: 0 – 500 M1: 0 – 600 M1R: 0 – 75 | 1 – 600 Werkseinstellung: 1 | RD |
| DeltaPnom_UnitSel | AV[129] | Nenndifferenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127]
Mehr Infos: Siehe AV[122].
| 0.01 – 1000 Werkseinstellung: 1 | RD | |
| BusWatchdog | AV[130] | Zeit bis zur Auslösung der Busausfallüberwachung in s
| 0 – 3600 s Werkseinstellung: 0 (Busausfallüberwachung deaktiviert) | 0.01 – 1000 Werkseinstellung: 1 | WR |
| Sens1Switch | BI[20] | Schalterzustand des Schalters am Sensoreingang
Wenn SenType MV[220] = 5 (Schalter), dann ist Sens1Switch BI[20] = aktiv.
Status Flags: (*6)
| 0: Inactive 1: Active | – | RD |
| BusTermination | BI[99] | Abschlusswiderstand
Zeigt an, ob der Abschlusswiderstand (120 Ω) über die Service Tools aktiviert wurde.
| 0: deaktiviert 1: aktiviert | – | RD |
| SummaryStatus | BI[101] | Sammelstatus
| ungleich 1: OK 1: nicht OK | – | RD |
| RmPCasacade | MV [10] | Raumdruckkaskade
Wenn RmPCascade MV[10] = 2 (aktiv) oder 3 (aktiv schnell), dann ist Sensor1 Eingang für die Raumkaskade (0 – 10 V). Wenn ApplicationSel MV[2] =1 (Volumenstromregelung) oder 3 (Raumdruckregelung), dann RmPCascade MV [10] = aktiv.
Status Flags: (*7) | 1: deaktiv 2: aktiv 3: aktiv schnell (nur bei M1R) | – | RD |
| InternalActivity | MI[100] | Interner Status
| 1: keine 2: – 3: Adaption 4: Synchronisation | – | RD |
| StatusSensor | MI[103] | Status des Differenzdrucksensors | 1: ok 2: dP Sensor nicht ok 3: dP Sensor außerhalb des Messbereichs 4: dP Sensor falsch verbunden | – | RD |
| StatusFlow | MI[104] | Status Volumenstrom
| 1: ok 2: – 3: kein Luftstrom erkannt | – | RD |
| StatusActuator | MI[106] | Status des Antriebs
Status Flags: (*2) | 1: ok 2: Antrieb kann nicht bewegt werden 3: Getriebeausrastung aktiv 4: Mechanischer Stellweg überschritten 5: Antrieb passt nicht zur Anwendung
| – | RD |
| StatusPressure | MI[109] | Status Differenzdruckes
Wenn Differenzdruck nicht innerhalb 180 s vorhanden, dann StatusPressure MI[109] = 3. | 1: ok 2: – 3: Druck nicht erreicht | – | RD |
| StatusDevice | MI[110] | Status des Geräts bei Busüberwachung
| 1: ok 2: Busausfallüberwachung aktiviert | – | RD |
| Override | MO[1] | Zwangssteuerung
Überschreibt den Sollwert mit einem Zwangsbefehl.
Status Flags: (*8) | 1: Keine 2: AUF 3: ZU 4: qvmin/Δpmin 5: – 6: qvmax/Δpmax Werkseinstellung: Keine (1) | – | C |
| ApplicationSel | MV[2] | Anzeige der Anwendung
VRU-D3-M/B TR, VRU-M1-M/B TR - Durchflussregelung
VRU-M1R-M/B TR
| 1: Durchflussregelung 2: Druckregelung 3: Raumdruckregelung 4: Durchflussmessung | – | RD |
| ControlMode | MV[100] | Steuermodus
Status Flags: (*9) | 1: PosCtrl 2: FlowCtrl Werkseinstellung: FlowCtrl | – | RD |
| OperationMode | MV[102] | Betriebsart
Nur für VRU-M1R-BAC relevant.
Status Flags: (*10) | 1: negativer Druck 2: positver Druck | – | WR |
| Command | MV[120] | Testfunktionen auslösen
Status Flags: (*2) | 1: keine 2: Adaption 3: – 4: Zurücksetzen Werkseinstellung: keine | – | WR |
| UnitSelAirFlow | MV[121] | Auswahl der Volumenstromeinheit
Die ausgewählte Einheit wird in AI[19] und AV[104] angezeigt | 1: – 2: m³/h 3: l/s 4: – 5: – 6: – 7: cfm
| – | WR |
| SpSource | MV[122] | Auswahl der Sollwertvorgabe
Wenn SpSource MV[122] = 1 (analog), dann SpAnalog AI[6] = aktiv. Wenn SpSource MV[122] = 2 (Bus), dann SpRel AO [1] = aktiv. | 1: analog (0 – 10 V, 2 – 10 V) 2: Bus (Modbus, BACnet, MP-Bus) Werkseinstellung: analog | – | WR |
| UnitSelPressure | MV[127] | Auswahl der Druckeinheit
Die ausgewählte Einheit wird in DeltaP_UnitSel AI[18] und DeltaPnom_UnitSel AV[129] angezeigt. | 1: Pascal 3: Wassersäule Werkseinstellung: Pascal | – | WR |
| UnitSelTemp | MV[128] | Auswahl Temperatureinheit Die gewählte Einheit steht in AI[20]. | 1: K 2: °C 3: °F Werkseinstellung: °C (2) | – | W |
| Sens1Type | MV[220] | Festlegung des Sensortyps
Wenn Sens1Type MV[220] = 2 (Active) oder 3 (Passive), dann Sens1Analog AI[20] aktiv. Wenn Sens1Type MV [220] = 5 (Switch), dann Sens1Schalter BI[20] aktiv.
| 1: keine 2: aktiver Sensor (im Hybridbetrieb) 3: passiver Sensor 4: – 5: Schalter Werkseinstellung: keine | – | WR |
RD = Register nur lesbar
WR = Register les- und schreibbar
C = Commendable with priority array
Status Flags:
(*1) Wenn Getriebeausrastung gedrückt, dann Overridden = 1
(*2) Wenn ApplicationSel MV[2] = 3 (Raumdruckregelung) oder 4 (Durchflussmessung) ist, dann Out of Service = 1
(*3) Wenn SpSource MV[122] = 2 (Bus), dann Out of Service = 1
(*4) Wenn ApplicationSel MV[2] = 2 (Druckregelung) oder 3 (Raumdruckregelung) ist, dann Out of Service = 1
(*5) Wenn Sens1Type MV[220] = 1 (kein), dann Out of Service = 1
(*6) Wenn Sens1Type MV[220] ≠ 5, dann Out of Service = 1
(*7) Wenn ApplicationSel MV[2] = 2 (Druckregelung) oder 4 (Durchflussmessung) ist, dann Out of Service = 1
(*8) Wenn ApplicationSel MV[2] = 4 (Durchflussmessung) ist, dann Out of Service = 1
(*9) Wenn ApplicationSel MV[2] ≠ 1 (Volumenstromregelung) ist, dann Out of Service = 1
(*10) Wenn ApplicationSel MV[2] ≠ 3 (Raumdruckregelung), dann Out of Service = 1
Seite teilen
Diese Seite weiterempfehlen
Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.
Kontakt
Vielen dank für Ihre Nachricht!
Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.
Kontakt
Wir sind für Sie da
Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
Kontakt
Vielen Dank für Ihre Nachricht!
Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
Kontakt
Wir sind für Sie da
Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
Kontakt
Vielen Dank für Ihre Nachricht!
Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10
