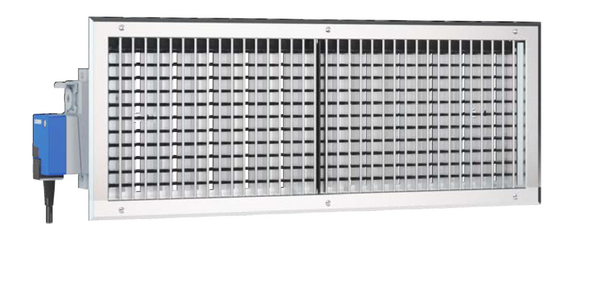

Diffusionsgitter Typ DGMOVE

DIFFUSIONSGITTER AUS STAHLBLECH FÜR TEMPERATURABHÄNGIGE LUFTSTRAHLLENKUNG

Das hochwertige Lüftungsgitter integriert sich optimal in jeden Raum.

  • Geeignet für Komfort- und Industriebereiche für Wände, Brüstungen, runde oder rechteckige Luftleitungen
  • Sorgt neben einer wirksamen Luftverteilung und der Eliminierung von Temperaturschichtungen auch für die Behaglichkeit in der Aufenthaltszone bei jedem Betriebspunkt der Anlage
  • Mit elektrisch variabler und thermisch selbsttätiger Verstellung verfügbar
  • Einzelstück in den Nenngrössen 300 × 100 – 1200 × 250 mm erhältlich
  • Verstellbare Lamellen ermöglichen eine Divergierung
  • Volumenstromabgleich dank diverser Anbausätze einfach umsetzbar
  • Schlichte Befestigungsoptionen für einen schnellen und einfachen Einbau
  • Erhältlich in diversen RAL-Classic oder NCS Farbtönen sowie in verzinkter Oberfläche

Optionen

  • Ballschutz
  • Anbausatz für Strömungskanal

Allgemeine Informationen

Anwendung
  • Lüftungsgitter der Serie DGMOVE mit Temperaturwertgeber oder Stellantrieb als Zuluft- und Abluftdurchlass für Komfort und Industriebereiche
  • Temperaturabhängige Strahllenkung
  • Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –12 bis +4 K
  • Zum Einbau in Wände, Brüstungen, runde oder rechteckige Luftleitungen


Besondere Merkmale
  • Einzeln verstellbare Lamellen
  • Warzenlochung, ungelochter Frontrahmen ohne werkseitige Befestigungsoption


Varianten
  • verschiedene Rahmenprofile
  • Ballschutz
  • Warzenlochung im Frontrahmen
  • keine werkseitige Befestigungsoption
  • Antrieb links aussenliegend, nicht sichtbare Medienversorgung
  • Antrieb links innenliegend, nicht sichtbare Medienversorgung
  • Antrieb links aussenliegend, sichtbare Medienversorgung
  • Antrieb links innenliegend, sichtbare Medienversorgung
  • Antrieb rechts aussenliegend, nicht sichtbare Medienversorgung
  • Antrieb rechts innenliegend, nicht sichtbare Medienversorgung
  • Antrieb rechts aussenliegend, sichtbare Medienversorgung
  • Antrieb rechts innenliegend, sichtbare Medienversorgung
  • Temperaturwertgeber links 10-34 °C
  • Temperaturwertgeber links 10-50 °C
  • Temperaturwertgeber rechts 10-34 °C
  • Temperaturwertgeber rechts 10-50 °C


Anbauteile
Volumenstromabgleich vor Ort
  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen
  • AS: Schlitzschieber (parallele Schieberdrossel)
  • SAS: schräger Schlitzschieber
  • AB: Abschöpfblech


Bauteile und Eigenschaften
  • Frontrahmen aus Abkantprofil
  • Einzeln verstellbare, vertikale Lamellen
  • Umlaufende Dichtung, werkseitig aufgebracht
  • Vertikaler Mittelsteg bei Nennbreiten über 600 mm


Nenngrößen
Breite [mm]
400, 500, 600, 750, 900, 1050, 1200
Höhe [mm]
100, 150, 200, 250


Technische Daten
Auslegungsspezifisch


Konstruktionsmerkmale
  • Frontrahmenprofil 25 x 40 mm mit Facette zum Abdecken der Einbauöffnung
  • Profilierte Lamelle, manuell verstellbar
  • Feste Verbindung zwischen Anbausatz und Lüftungsgitter durch Verschraubung
Passende Durchmesser der Luftleitung
  • Ø100 - 2000 mm

Hinweis: Die möglichen runden Luftleitungsdurchmesser reduzieren sich abhängig von der Gitterhöhe.


Materialien
  • Frontrahmen aus verzinktem Stahl
  • Frontlamellen aus verzinktem Stahl
  • Verstellbare Lamellen aus Aluminium
  • Thermischer Antrieb aus Messing und Polyamid
  • Anschlussleitung mit 4x 0.75 mm² ca. 0,9 m


Oberflächen
  • Frontrahmen und Lamellen ohne Beschichtung (Stahl verzinkt)
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette GE70
  • Frontrahmen und Lamellen pulverbeschichtet nach NCS


Instandhaltung
  • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022


Normen und Richtlinien
  • Schallleistungspegel im Strömungsgeräusch gemessen nach EN ISO 5135

Technische Information

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • TECHNISCHE DATEN
  • BESTELLSCHLÜSSEL

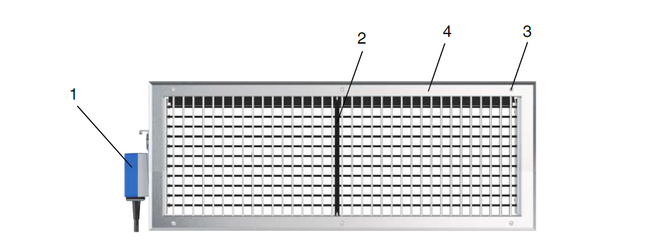

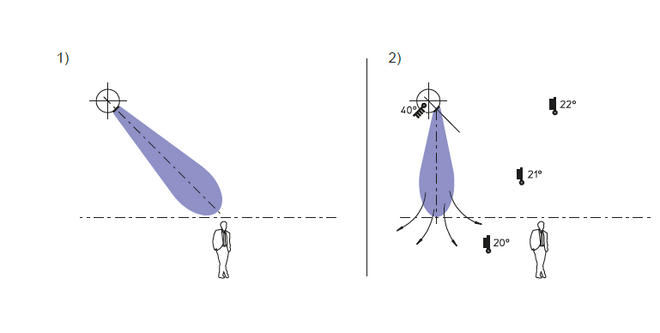

DGMOVE-VAR sind Luftdurchlässe für die Zuluft raumlufttechnischer Anlagen, bei denen die horizontalen Lamellen durch einen 24V Elektroantrieb verstellt werden. Sie lassen die Zuluft gerichtet in den Raum strömen. Dies erlaubt eine temperaturabhängig gesteuerte Strahllenkung, vor allem bei grossen Temperaturdifferenzen (ΔT) zwischen Zuluft- und Raumlufttemperatur. (Die Zulufttemperatur im Kanal kann max. 50°C betragen, dies entspricht der zulässigen Dauertemperatur vom Stellmotor). Im Weiteren können bestimmte Gitter ganz geschlossen werden. Dies ergibt auch bei Anlagen mit mehrstufigem Luftvolumenstrom eine optimale Lufteinführung, bei annähernd konstanter Zuluftgeschwindigkeit. Für die Aufheizphase kann ein Teil der Gitter geschlossen werden. Bei den übrigen wird der Luftstrahl möglichst steil nach unten gerichtet. Durch die Erhöhung der Ausblasgeschwindigkeit und der Wurfweite, resp. Eindringtiefe, resultiert eine kürzere Aufheizzeit. (Energieeinsparung, geringe Temperaturschichtung). Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahllenkung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,35 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten. Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.

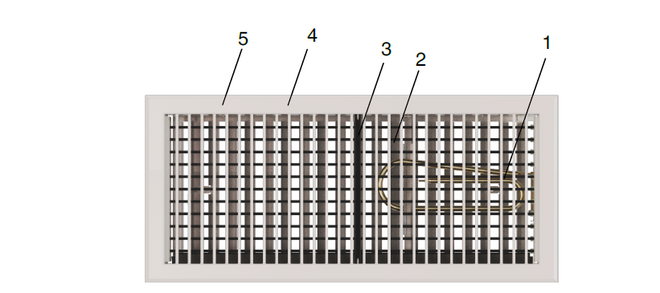

Die Lüftungsgitter DGMOVE-SELF sind Zuluftauslässe, deren horizontale Luftleitlamellen durch einen Temperaturwertgeber verstellt werden. Daraus resultiert eine selbsttätige temperaturabhängige Luftstrahllenkung bei Temperaturdifferenzen (ΔT) zwischen Zuluft und Raumluft. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahllenkung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,35 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten. Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.
