FKRS-EU

Kleine Abmessungen – ideal für beengte Platzverhältnisse

Kleine runde Brandschutzklappe zum Absperren von Luftleitungen zwischen 2 Brandabschnitten in 10 Nenngrößen

  • Nenngrößen 100 – 315 mm
  • Geringe Druckdifferenz und Schallleistung
  • Optional als Ex-geschützte Ausführung (ATEX)
  • Optional als Überströmöffnungsverschluss
  • Optional als Überströmklappe
  • Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
  • Integration in die Gebäudeleittechnik mit TROXNETCOM
  • Universelle Einbaumöglichkeiten


Optionale Ausstattung und Zubehör

  • Elektrischer Antrieb 24 V/230 V
  • Auslösetemperatur 72/95 °C


Ergänzende Produkte

  • Rauchauslöseeinrichtungen

Allgemeine Information

Anwendung

  • TROX–Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
  • Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Besondere Merkmale

  • Leistungserklärung nach europäischer Bauproduktenverordnung
  • Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho i ↔ o) S
  • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. ab 10 mm zwischen 2 Brandschutzklappen
  • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
  • Entspricht der europäischen Produktnorm EN 15650
  • Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
  • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
  • Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
  • Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 3
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C
  • Geringe Druckdifferenzen und Schallleistungspegel
  • Beliebige Luftrichtung
  • Integration in die Gebäudeleittechnik mit TROXNETCOM
  • Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Klassifikation

  • Leistungsklasse bis EI 120 (ve, ho, i ↔ o) S nach EN 13501-3

Nenngrößen

  • 100, 125, 150, 160, 180, 200, 224, 250, 280, 315
  • L: 400 mm

Varianten

  • Mit Schmelzlot
  • Mit Federrücklaufantrieb
  • Mit Federrücklaufantrieb für Ex-Bereiche
  • Mit beidseitigem Abschlussgitter als Überströmöffnungsverschluss
  • Mit Federrücklaufantrieb, Rauchauslöseeinrichtung und beidseitigem Abschlussgitter als Überströmklappe gemäß allgemeiner Bauartgenehmigung Z-6.50-2516


Für Deutschland gilt: Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bauteile und Eigenschaften

  • Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
  • Einhandbedienung
  • Einbaulagen von 0° – 360°
  • Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22

Anbauteile

  • Endschalter zur Klappenstellungsanzeige
  • Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
  • Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche
  • Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken
  • Federrücklaufantrieb und vorverdrahtete Rauchauslöseeinrichtung mit 230 V AC, 50/60 Hz oder 24 V DC Versorgungsspannung zur Verwendung als Überströmklappe
  • Alle Anbauteile auch nachrüstbar

Zubehör

  • Einbaustein ER für Trockeneinbau in massive  Wände und Decken
  • Einbausatz TQ2 für Trockeneinbau in massive Wände, in  Leichtbauwände/Brandwände mit  Metallständerwerk und beidseitiger Beplankung, in Schachtwände mit und ohne Metallständerwerk, in Holzständer-, Holzfachwerk- und Vollholzwände sowie in Vollholzdecken, Holzbalkendecken und in Kombination mit Leichtbaudecken (System ADK-Modulraum)
  • Einbausatz WA2 für Trockeneinbau an Massivwände sowie an einseitig bekleidete Schachtwände mit und ohne Metallständerwerk
  • Einbausatz WE2 für Trockeneinbau entfernt massiver Wände und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden mit Metallständerwerk
  • Einbausatz GL2 für den Einbau in Leichtbauwände/Brandwände mit gleitendem Deckenanschluss und zum Trockeneinbau in beidseitig bekleidete Leichtbauwände mit Metallständerwerk während des Wandaufbaus
  • Abschlussgitter
  • Elastische Stutzen
  • Verlängerungsteil

Ergänzende Produkte

  • Rauchauslöseeinrichtung RM-O-3-D
  • Rauchauslöseeinrichtung mit Luftstromüberwachung RM‑O‑VS‑D

Konstruktionsmerkmale

  • Formstabiles rundes Gehäuse, passend zum Einschieben in Kernlochbohrungen, ohne zusätzliche Stemmarbeiten
  • Beidseitig Rohrstutzen mit Lippendichtung, passend für Luftleitungen nach EN 1506 und EN 13180 zuzüglich der handelsüblichen nichtgenormten Nenngrößen 180, 224 und 280
  • Geeignet zum Anbau von Luftleitungen, Abschlussgittern oder elastischen Stutzen
  • Auslöseeinrichtung von außen zugänglich und prüfbar
  • Eine Inspektionsöffnung
  • Fernbetätigung mit Federrücklaufantrieb

Normen und Richtlinien

  • Bauproduktenverordnung
  • EN 15650 Lüftung von Gebäuden – Brandschutzklappen
  • EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
  • EN 13501-3 Klassifizierung von Bauprodukten und Bauarten
  • EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems
  • 2006/42/EG – Maschinenrichtlinie
  • 2014/34/EU - ATEX-Richtlinie

Materialien und Oberflächen

Gehäuse:

  • Verzinktes Stahlblech
  • Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
  • Edelstahl 1.4301

Klappenblatt:

  • Spezial-Isolierstoff
  • Spezial-Isolierstoff mit Imprägnierung
  • Klappenblatt austauschbar (ab NG 180 mm)

Weitere Bauteile:

  • Klappenachse aus verzinktem Stahl oder Edelstahl
  • Gleitlager aus Kunststoff
  • Dichtungen aus Elastomere

 Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten aus Edelstahl oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Lieferumfang

Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, wie Mörtel, Schrauben, Mineralwolle usw., um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.

Instandhaltung

  • Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinander folgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft werden.
  • Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
  • Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage mit einzubeziehen
  • Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung, enthält die Montage- und Betriebsanleitung

Technische Daten

  • Nenngrößen: 100 – 315 mm
  • Gehäuselänge: 400 mm
  • Volumenstrombereich: bis 770 l/s / bis 2770 m³/h
  • Differenzdruckbereich: bis 1500 Pa
  • Temperaturbereich: -20 – 50 °C *
  • Anströmgeschwindigkeit **: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 10 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s


* Für FKRS-EU in Ex-Ausführung siehe Zusatz-Betriebsanleitung
** Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Bestimmungsgemäße Verwendung

  • Die Brandschutzklappe wird als automatische Absperreinrichtung zur Verhinderung einer Brand- und Rauchübertragung durch die Luftleitung verwendet
  • Die Brandschutzklappe ist in Zu- und Abluftsystemen von Heizungs-, Lüftungs- und Klimaanlagen (raumlufttechnische Anlagen) einsetzbar
  • Der Einsatz der Brandschutzklappe in Ex-Bereichen ist mit entsprechendem Sonderzubehör und einer CE-Konformitätsbescheinigung nach Richtlinie 2014/34/EU zulässig. Brandschutzklappen für Ex-Bereiche sind für die zugelassenen Ex-Zonen gekennzeichnet
  • Der Betrieb der Brandschutzklappen ist nur unter Berücksichtigung der Einbauvorschriften und der technischen Daten der Montage- und Betriebsanleitung zulässig
  • Veränderungen an der Brandschutzklappe und die Verwendung von Ersatzteilen, die nicht durch TROX freigegeben sind, sind unzulässig


 Unzulässige Verwendungen:

  • In Ex-Bereichen ohne dafür zugelassene Anbauteile
  • Als Entrauchungsklappe
  • Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
  • In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben


Für Deutschland gilt:

  • Keine Verwendung in Abluftanlagen von gewerblichen Küchen
  • Verwendung als Überströmklappe nur gemäß allgemeiner Bauartgenehmigung Z-6.50-2516
  • Keine Verwendung im Mischschott
  • Kein Einbau im Brandschutz-Steinschott
  • Für die Verwendung von Überströmöffnungsverschlüssen können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen
  • Schwer entflammbare, nicht abtropfende Baustoffe (Elastomerschäume) müssen mindestens der Baustoffklasse C - s2, d0 gemäß den Vorgaben der M‑VV TB (seit 2019/01) entsprechen. Die gültigen landesbaurechtlichen Vorschriften sind zu beachten.

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • TECHNISCHE DATEN
  • SCHNELLAUSLEGUNG
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Ausführung mit Schmelzlot

Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar.

Mit 1 oder 2 Endschaltern, als optionales Anbauteil, ist die Stellungsanzeige möglich.



  1. Gehäuse
  2. Schmelzlot
  3. Klappenblatt mit Dichtring
  4. Inspektionsöffnung (12 mm)
  5. Lippendichtung
  6. Handgriff und Klappenstellungsanzeige
  7. Anschlag ZU-Stellung
  8. Thermische Auslöseeinrichtung

Funktionsbeschreibung

Nenngrößen100 – 315 mm
Gehäuselänge400 mm
VolumenstrombereichBis 770 l/s / bis 2770 m³/h
DifferenzdruckbereichBis 1500 Pa

Temperaturbereich 1, 3, 4

-20 – 50 °C
Auslösetemperatur72 °C oder 95 °C (für Warmluftheizungen)

Anströmgeschwindigkeit 2

Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 10 m/s

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.
² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.
³ Für FKRS-EU in Ex-Ausführung siehe Zusatz-Betriebsanleitung.
⁴ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.

Freie Querschnitte und Zeta-Werte

NG
100125150160180200224250280315
A [m²]0,0050,0090,0140,0160,0210,0270,0330,0420,0530,069
ζ1,711,080,760,670,540,440,560,450,360,28

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme bei bestimmten Schallleistungen und unter Berücksichtigung einer Druckdifferenz bis 35 Pa. Ungefähre Zwischenwerte können interpoliert werden. Zu exakten Zwischenwerten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Diesen finden Sie auf unser Website unter: www.trox.de/mytrox/auslegungsprogramm-easy-poduct-finder-182e16348fac3d33

Volumenstrom qv bei Druckdifferenz Δpst < 35 Pa

LWA [dB(A)]

NG
100125150160180200224250280315
25 [l/s]22407080105140170215280360
35 [l/s]3565105125165210245315405525
45 [l/s]4387150180235295345445570735
25 [m³/h]7914425228838850461277410081296
35 [m³/h]126234378450587756882113414581890
45 [m³/h]15731554064884710621242160220522646


Auslegungsbeispiel

Gegeben

Volumenstrom: 500 m³/h
Schallleistung: ≤ 35 dB(A)

Schnellauslegung

FKRS-EU/180

Ausschreibungstext

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung.

Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in, an und entfernt von Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3.

Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig mit Einbaulage 0 – 360 Grad angeordnet werden kann.

Verwendungsbedingt klassifiziert von:

EI 30 (ve, ho i ↔ o) S bis EI 120 (ve, ho i ↔ o) S.

Geeignet zum:

Nasseinbau

  • In massiven Wänden, auch mit teilweiser Ausmörtelung sowie in Wänden aus Gips-Wandbauplatten
  • In nichttragenden massiven Wänden mit gleitendem Deckenanschluss
  • In Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion und beidseitiger Beplankung
  • In Holzständer- und Holzfachwerkwände sowie in Vollholz- und Brettsperrholzwände
  • In Schachtwände mit Metallständer und einseitiger Beplankung
  • In massiven Decken und in Betonsockel auf massiven Decken
  • In Hohlkammerdecke, Hohlsteindecke, Verbunddecke, Rippendecke
  • In Kombination mit Holzbalkendecken, Vollholzdecken und Leichtbaudecken (Systeme Cadolto und ADK-Modulraum)
  • In Vollholz-, Holzbalken- und historischen Holzbalkendecken
  • Kombinierter Einbau mit FK2-EU in massive Wände und Decken, Leichtbauwänden, Schachtwänden sowie Holzständer- und Holzfachwerkwänden (bis 1,2 m² Gesamtbrandschutzklappenfläche)
  • Mehrfachbelegung bis 1,2m² Gesamtbrandschutzklappenfläche in massive Wände und Decken, Leichtbauwände sowie Schachtwände

Trockeneinbau

  • In massiven Wänden und Decken mit Einbaustein ER
  • In massiven Wänden, Leichtbauwänden, Brandwänden, Sicherheitstrennwänden und Strahlenschutzwänden mit Metallständerwerk oder Stahlunterkonstruktion und beidseitiger Beplankung mit Einbausatz TQ2
  • Trockeneinbau ohne Einbausatz in Leichtbauwände mit Metallständer und beidseitiger Beplankung
  • In Leichtbauwände mit Metallständer und beidseitiger Beplankung mit Einbausatz GL2 während des Wandaufbaus
  • In Leichtbauwände sowie Brandwänden mit Metallständer und beidseitiger Beplankung und gleitendem Deckenanschluss mit Einbausatz GL2
  • In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung sowie Vollholzwände mit Einbausatz TQ2
  • In Schachtwände mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz TQ2
  • An massiven Wänden sowie an Schachtwänden mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz WA2
  • In Vollholz- und Holzbalkendecken sowie Leichtbaudecken (System ADK-Modulraum) mit Einbausatz TQ2
  • Entfernt von massiven Wänden und Decken (horizontale Luftleitung) sowie entfernt von Leichtbauwänden mit Metallständer und beidseitiger Beplankung mit Einbausatz WE2
  • Entfernt von massiven Wänden, Leichtbauwänden mit Metallständer und beidseitiger Beplankung sowie Holzständer und Holzfachwerkwänden und Vollholzwänden mit Mineralwolleisolierung

Weichschotteinbau

  • In massiven Wänden und Decken mit Weichschott, auch Mehrfachbelegung
  • In Leichtbauwänden, Brandwänden, Sicherheitstrennwänden und Strahlenschutzwänden mit Metallständerwerk oder Stahlunterkonstruktion und beidseitiger Beplankung, auch Mehrfachbelegung sowie in Schachtwände mit Metallständer mit Weichschott
  • In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung, auch Mehrfachbelegung, sowie Vollholzwände mit Weichschott

Sonstige (in Deutschland mit bauseitiger Genehmigung)

  • In massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele mit HILTI Brandschutzsteinen CFS-BL (Steinschott)
  • Gemischte Montage mit Kabel- und Rohrdurchführungen (Mischschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer und Vollholzwänden
  • Gemischte Montage mit Kabeldurchführungen in HILTI Brandschutzsteine CFS-BL (Steinschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele

Größenabmessungen: 100, 125, 150, 160, 180, 200, 224, 250, 280, 315 mm

Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel.

Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301. Klappenblatt aus Spezial-Isolierstoff, optional mit Imprägnierung. Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt.

Gehäuselänge 400 mm zum direkten Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder dem täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.

Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21 und 22 mit Federrücklaufantrieb.

Besondere Merkmale

  • Leistungserklärung nach europäischer Bauproduktenverordnung
  • Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho i ↔ o) S
  • Entspricht der europäischen Produktnorm EN 15650
  • Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
  • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 10 mm zwischen 2 Brandschutzklappen
  • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
  • Inspektionsöffnung (12 mm)
  • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
  • Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
  • Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 3
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C
  • Geringe Druckdifferenzen und Schallleistungspegel
  • Beliebige Luftrichtung
  • Integration in die Gebäudeleittechnik mit dem internationalen Standard-Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Technische Daten

  • Nenngrößen: 100 – 315 mm
  • Gehäuselänge: 400 mm
  • Volumenstrombereich: bis 770 l/s / bis 2770 m³/h
  • Differenzdruckbereich: bis 1500 Pa
  • Temperaturbereich: -20 – 50 °C *
  • Anströmgeschwindigkeit **: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 10 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s


* Für FKRS-EU in Ex-Ausführung siehe Zusatz-Betriebsanleitung
** Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Materialien und Oberflächen

Gehäuse:

  • Verzinktes Stahlblech
  • Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
  • Edelstahl 1.4301


Klappenblatt:

  • Spezial-Isolierstoff
  • Spezial-Isolierstoff mit Imprägnierung
  • Klappenblatt austauschbar (ab NG 180 mm)


Weitere Bauteile:

  • Klappenachse aus verzinktem Stahl oder Edelstahl
  • Gleitlager aus Kunststoff
  • Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten aus Edelstahl oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Gleichwertigkeitskriterien

  • Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten inklusive der Leistungsklasse bis EI 120 S nach EN 13501-3 und die wesentlichen Merkmale von zumindest zulässiger Baugröße und Tragkonstruktion
  • Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö‑Norm H 6020 und H 6021 und SWKI werden erfüllt
  • CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG und nach ATEX-Richtlinie 2014/34/EU
  • CE-zertifizierter Nasseinbau im Abstand ≥ 10 mm zwischen 2 Brandschutzklappen
  • Druckverlust < 10 Pa bei Referenzgröße 315 mm und 6 m/s Anströmgeschwindigkeit
  • Schallleistung < 35 dB (A) bei Referenzgröße 315 mm und 6 m/s Anströmgeschwindigkeit
  • Kombinierter Nasseinbau mit Brandschutzklappen der Serie FK2-EU in massive Wände, beidseitig bekleidete Leichtbauwände, Holzständer- und Holzfachwerkwände sowie massiven Decken
  • Mehrfachbelegung bis 1,2 m² Gesamtbrandschutzklappenfläche in massive Wände und Decken

Bestellschlüssel FKRS-EU
FKRS-EU–1–7–W/DE/200/TQ2/SA/ZL09
|||||||||
123456789
1 Serie
FKRS-EU Brandschutzklappe

2 Gehäusevariante
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse

3 Klappenblattvariante
Keine Eintragung: Standardvariante
7 imprägniertes Klappenblatt

4 Schmelzlot/thermoelektrische Auslöseeinrichtung
Keine Eintragung: 72 °C Auslösetemperatur
W1 95 °C Auslösetemperatur (nur für Warmluftheizungen)
B2 mit beschichtetem Schmelzlot, 72 °C Auslösetemperatur
WB2 mit beschichtetem Schmelzlot, 95 °C Auslösetemperatur (nur für Warmluftheizungen)

5 Bestimmungsland
Länderkürzel angeben

6 Nenngröße [mm]
100, 125, 150, 160, 180, 200, 224, 250, 280, 315

7 Zubehör 1
Keine Eintragung: ohne Zubehör
ER runder Einbaustein
TQ2 quadratischer Einbausatz
WA2 Einbausatz für den Anbau direkt an Wände
WE2 Einbausatz für den Einbau entfernt von Wänden und Decken
GL2 Einbausatz für gleitenden Deckenanschluss

8 Zubehör 2
Keine Eintragung: ohne Zubehör

2 Eintragungen erforderlich: Zubehör für Bedienseite sowie für Einbauseite
0 Seite ohne Zubehör
A Abschlussgitter
S elastischer Stutzen

9 Anbauteil
Z00 – ZEX4

1 nicht mit Anbauteil ZEX1 – ZEX4
2 nur mit Anbauteil Z00 – Z03Bestellbeispiel: FKRS-EU-1-7-W/DE/200/TQ2/SA/ZL09
SerieFKRS-EU – Brandschutzklappe
Gehäusevariantepulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvarianteimprägniertes Klappenblatt
Schmelzlot/thermoelektrische Auslöseeinrichtung95 °C Auslösetemperatur
BestimmungslandDeutschland
Nenngröße [mm]200
Zubehör 1quadratischer Einbausatz
Zubehör 2Bedienseite: elastischer Stutzen, Einbauseite: Abschlussgitter
AnbauteilFederrücklaufantrieb 24 V AC/DC und LON-Modul LON-WA1/B3
, Bestellschlüssel FKRS-EU als Überströmöffnungsverschluss

FKRS-EU–1–7/DE/200/ER/AA/Z03
||||||||
12345678
1 Serie
FKRS-EU Brandschutzklappe als Überströmöffnungsverschluss

2 Gehäusevariante
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse

3 Klappenblattvariante
Keine Eintragung: Standardvariante
7 imprägniertes Klappenblatt

4 Bestimmungsland
Länderkürzel angeben

5 Nenngröße [mm]
100, 125, 150, 160, 180, 200, 224, 250, 280, 315

6 Zubehör 1
Keine Eintragung: ohne Zubehör
ER runder Einbaustein
TQ2 quadratischer Einbausatz
WA2 Einbausatz für den Anbau direkt an Wände
GL2 Einbausatz für gleitenden Deckenanschluss

7 Zubehör 2
AA Abschlussgitter auf Bedien- und Einbauseite

8 Anbauteil
Z00, Z01, Z02, Z03Bestellbeispiel: FKRS-EU-1-7/DE/200/ER/AA/Z03
SerieFKRS-EU – Brandschutzklappe als Überströmöffnungsverschluss
Gehäusevariantepulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvarianteimprägniertes Klappenblatt
BestimmungslandDeutschland
Nenngröße [mm]200
Zubehör 1runder Einbaustein
Zubehör 2Abschlussgitter auf Bedien- und Einbauseite
AnbauteilEndschalter Klappenstellung „ZU“ und „AUF“
, Bestellschlüssel FKRS-EU als Überströmklappe
FKRS-EU–1–7/DE/200/TQ2/AA/Z43RM
||||||||
12345678
1 Serie
FKRS-EU Überströmklappe

2 Gehäusevariante
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse

3 Klappenblattvariante
Keine Eintragung: Standardvariante
7 imprägniertes Klappenblatt

4 Bestimmungsland
Länderkürzel angeben

5 Nenngröße [mm]
100, 125, 150, 180, 200, 224, 250, 280, 315

6 Zubehör 1
Keine Eintragung: ohne Zubehör
ER runder Einbaustein
TQ2 quadratischer Einbausatz
Einbausätze GL2 und WA2 separat bestellbar

7 Zubehör 2
AA Abschlussgitter auf Bedien- und Einbauseite

8 Anbauteil
Z43RM, Z45RM, Z43RMS, Z45RMS, ZA12Bestellbeispiel: FKRS-EU-1-7/DE/200/TQ2/AA/Z43RM
SerieFKRS-EU – Überströmklappe
Gehäusevariantepulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvarianteimprägniertes Klappenblatt
BestimmungslandDeutschland
Nenngröße [mm]200
Zubehör 1quadratischer Einbausatz
Zubehör 2Abschlussgitter auf Bedien- und Einbauseite
AnbauteilFederrücklaufantrieb 230 V AC mit montierter und vorverdrahteter Rauchauslöseeinrichtung RM-O-3-D als Überströmklappe

Produktdetails

  • Produktdetails

Der Einbau erfolgt entsprechend der Montage- und Betriebsanleitung.

Nasseinbau:

  • In massiven Wänden und Decken
  • In nichttragenden massiven Wänden mit gleitendem Deckenanschluss
  • In Leichtbauwände und Brandwände mit Metallständer und beidseitiger Beplankung
  • In Schachtwände mit oder ohne Metallständer und einseitiger Beplankung

Trockeneinbau:

  • In Holzständer- und Holzfachwerkwänden und beidseitiger Beplankung
  • In massiven Wänden und Decken mit Einbaustein ER
  • In massiven Wänden und Decken im Weichschott
  • In Leichtbauwände mit Metallständer und beidseitiger Beplankung und Weichschott
  • An massiven Wänden mit Wandanbaurahmen WA
  • In Leichtbauwände sowie Brandwänden mit Metallständer und beidseitiger Beplankung und gleitendem Deckenanschluss mit Einbausatz GL
  • In Leichtbauwände mit Metallständer oder Stahlunterkonstruktion und beidseitiger Beplankung mit Einbausatz TQ
  • In Brandwände mit Metallständer und beidseitiger Beplankung mit Einbausatz TQ
  • In Schachtwände mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz TQ
  • Entfernt von massiven Wänden und Decken (horizontale Luftleitung) und entfernt von Leichtbauwänden mit Einbausatz WE
  • In Holzständer- und Holzfachwerkwänden mit beidseitiger Beplankung und Einbausatz TQ

Zubehör, Anbauteile

  • ZUBEHÖR
  • Anbauteile
FKRS-EU mit Einbaustein ER

① FKRS-EU

② Einbaustein ER mit Blende


Zubehör 1 – Einbaustein ER

Zubehör 1Kurzbezeichnung
Einbaustein rundER

Abmessungen Kernbohrung/Blende [mm]

NG
100125150160180200224250280315

ØD1 1

200250250250300300350350400400
□B250300300300350350400400450450

1 Durchmesser der Kernbohrung in massiven Wänden und Decken

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein ER siehe Abmessungen/Tabelle Gewichte

Zubehör 1 – Einbausatz TQ2

Zubehör 1Kurzbezeichnung
Einbausatz quadratischTQ2

Gewichte für FKRS-EU mit Schmelzlot und Einbausatz TQ2 siehe Abmessungen/Tabelle Gewichte

Zubehör 1 – Einbausatz WA2

Zubehör 1Kurzbezeichnung
EinbausatzWA2

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein WA2 siehe Abmessungen/Tabelle Gewichte

Zubehör 1 – Einbausatz WE2

Zubehör 1Kurzbezeichnung
EinbausatzWE2

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein WE2 siehe Abmessungen/Tabelle Gewichte

Zubehör 1 – Einbausatz GL2

Zubehör 1KurzbezeichnungWanddicke in mm
EinbausatzGL2100 – 235 mm ¹

1 Bauseitige Anpassung des Einbausatzes an die jeweilige Wanddicke

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein GL2 siehe Abmessungen/Tabelle Gewichte

,

Zubehör 2 – Abschlussgitter

Abschlussgitter für FKRS-EU

BedienungsseiteEinbauseiteKurzbezeichnung
Abschlussgitter–A0
–Abschlussgitter0A
Abschlussgitterelastischer StutzenAS
elastischer StutzenAbschlussgitterSA
AbschlussgitterAbschlussgitterAA *

* AA für FKRS-EU als Überströmöffnungsverschluss und Überströmklappe gemäß allgemeiner Bauartgenehmigung Z-6.50-2516.

Zubehör 2 – Elastischer Stutzen

BedienungsseiteEinbauseiteKurzbezeichnung
elastischer Stutzen–S0
–elastischer Stutzen0S
elastischer Stutzenelastischer StutzenSS
elastischer StutzenAbschlussgitterSA
Abschlussgitterelastischer StutzenAS

Zubehör 2 – Verlängerungsteil

Klappenblattüberstände [mm]

NG100125150160180200224250280315
x-220-208-195-190-180-170-158-145-130-113
y-80-67,5-55-50-40-30-18-51027,5

Hinweis:
Das Schließen des Klappenblatts darf durch das Zubehör nicht behindert werden. Zwischen offenem Klappenblatt und dem Abschlussgitter oder dem elastischen Stutzen sollte der Mindestabstand von 50 mm nicht unterschritten werden.

Anbauteil – Endschalter

AnbauteilKurzbezeichnung
Endschalter Klappenstellung „ZU“Z01
Endschalter Klappenstellung „AUF“Z02
Endschalter Klappenstellung „ZU“ und „AUF“Z03

Anbauteil – Federrücklaufantrieb

AnbauteilKurzbezeichnung
Federrücklaufantrieb 230 V (Belimo)Z43
Federrücklaufantrieb 24 V (Belimo)Z45
Federrücklaufantrieb 230 V (Siemens)Z43S
Federrücklaufantrieb 24 V (Siemens)Z45S

Anbauteil – Federrücklaufantrieb in Ex-Ausführung

Anbauteil

Kurzbezeichnung

ExMax-15-BF TRZEX1
RedMax-15-BF TRZEX3

Betätigungsart

Auslöseeinrichtung

Kennzeichnung

Umgebungstemperatur

maximale Luftgeschwindigkeit

ExMax-15-BF TRExPro-TT *

II 2G Ex h IIC T6 Gb
II 2D Ex h IIIC T80°C Db

-40 °C ≤ Ta ≤ +40 °C10 m/s

ExMax-15-BF TR

ExPro-TT *

II 2G Ex h IIC T5 Gb
II 2D Ex h IIIC T95°C Db

-40 °C ≤ Ta ≤ +50 °C

10 m/s

RedMax-15-BF TRExPro-TT *

II 3G Ex h IIC T6 Gc
II 3D Ex h IIIC T80°C Dc

-40 °C ≤ Ta ≤ +40 °C10 m/s

RedMax-15-BF TR

ExPro-TT *

II 3G Ex h IIC T5 Gc
II 3D Ex h IIIC T95°C Dc

-40 °C ≤ Ta ≤ +50 °C

10 m/s

* Auslösetemperatur 72 °C

Anbauteil – Federrücklaufantrieb und RM-O-3-D als Überströmklappe

AnbauteilKurzbezeichnung
Mit Federrücklaufantrieb 230 V (Belimo) und

Rauchauslöseeinrichtung Typ RM-O-3-D

Z43RM1

Mit Federrücklaufantrieb 24 V (Belimo) und

Rauchauslöseeinrichtung Typ RM-O-3-D

Z45RM1

Mit Federrücklaufantrieb 230 V (Siemens) und

Rauchauslöseeinrichtung Typ RM-O-3-D

Z43RMS1

Mit Federrücklaufantrieb 24 V (Siemens) und

Rauchauslöseeinrichtung Typ RM-O-3-D

Z45RMS1

1 Werden keine Luftleitungen angeschlossen, müssen beidseitig Abschlussgitter montiert werden. In Verbindung mit Federrücklaufantrieb, Rauchauslöseeinrichtung Typ RM-O-3-D und beidseitigen Abschlussgittern handelt es sich um eine Überströmklappe mit allgemeiner Bauartgenehmigung: Z-6.50-2516.

Anbauteil – Federrücklaufantrieb und TROXNETCOM

AnbauteilKurzbezeichnung
Federrücklaufantrieb 24 V und AS-EMZA07
Federrücklaufantrieb 24 V, RM-O-3-D und AS-EM

ZA12 1

Federrücklaufantrieb 24 V und MB-BAC-WA1/2ZB01
Federrücklaufantrieb 24 V und LON-WA1/B3ZL09
Federrücklaufantrieb 24 V und WA1/B3-ADZL10
Federrücklaufantrieb 24 V und WA1/B3-AD230ZL11
Federrücklaufantrieb 24 V und TNC-LinkboxZA14
Federrücklaufantrieb 24 V und MB-BAC-WA1/2ZB01

1 Zur Verwendung als Überströmklappe mit beidseitigen Abschlussgittern gemäß allgemeiner Bauartgenehmigung Z-6.50-2516.

Anbauteil – Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

AnbauteilKurzbezeichnung
AS-Interface Modul und ExMax-15-BF TRZEX2
AS-Interface Modul und RedMax-15-BF TRZEX4


Anbauteil – Rauchauslöseeinrichtungen

  • Rauchauslöseeinrichtung für Brand- und Rauchschutzklappen
  • Allgemeine bauaufsichtliche Zulassung Z-78.6-125
  • Für Luftgeschwindigkeiten von 1 – 20 m/s
  • Unabhängig von der Strömungsrichtung
  • Versorgungsspannung 230 V AC, 50/60 Hz oder 24 V DC mit Spannungsüberwachungsmodul (VWM) (auf Anfrage)
  • Potentialfreie Signal- und Alarmrelais
  • Integrierte Signalleuchten
  • Verschmutzungsgradanzeige
  • Automatische Anpassung der Alarmschwelle
  • Lange Nutzungsdauer
  • Temperaturbereich 0 – 60 °C
  • Rauchauslöseeinrichtung für Brand- und Rauchschutzklappen
  • Allgemeine bauaufsichtliche Zulassung Z-78.6-67
  • Für Luftgeschwindigkeiten von 1 – 20 m/s
  • Unabhängig von der Strömungsrichtung
  • Luftstromüberwachung mit unterer Warngrenze 2 m/s
  • Versorgungsspannung 230 V AC, 50/60 Hz
  • Potentialfreie Signal- und Alarmrelais
  • Integrierte Signalleuchten
  • Verschmutzungsgradanzeige
  • Automatische Anpassung der Alarmschwelle
  • Lange Nutzungsdauer
  • Temperaturbereich 0 – 60 °C

Anbauteil

Kurzbezeichnung

RauchauslöseeinrichtungRM-O-3-D
RM-O-VS-D

Die Rauchauslöseeinrichtung ist als separates Anbauteil zu bestellen und bauseits in der Luftleitung zu montieren.

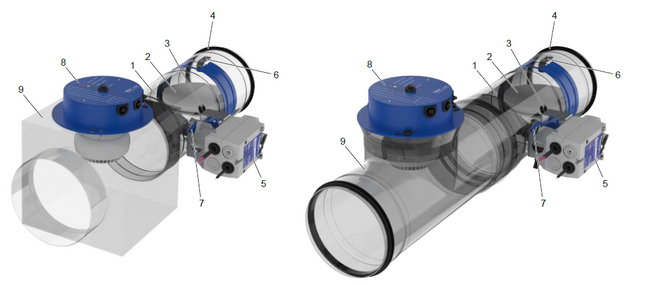

Bei der Verwendung als Überströmklappe wird die Rauchauslöseeinrichtung an der FKRS-EU montiert und vorverdrahtet geliefert.

FKRS-EU (Schmelzlotausführung) mit Endschalter
RM-O-3-D_img_01png.png.link
RM-O-VS-D_img_01png.png.link

Downloads

Produktinfos

  • Produktdatenblatt – FKRS-EU

    FKRS-EU_PD_2023_04_06_DE_de Produktdatenblatt 3.2 MB pdf

  • Vorzugsgrössen - kurze Lieferfristen

    Vorzugsgroessen_BSK 170 KB pdf

Zertifikate

  • ATEX-Zertifikat FKRS-EU

    TROX_21TH0381_EPS-21-ATEX-2-142-X_de_0_signed Zertifikat 900 KB pdf

  • CE-Konformitätserklärung

    FKRS-EU_CE_2020_03__DE_de CE-Konformitätserklärung 290 KB pdf

  • EU-Konformitätserklärung ATEX FKRS-EU

    FKRS-EU_CE_ATEX_2022_01_25_DE_de Zertifikat 1.3 MB pdf

  • Environmental Product Declaration FKRS-EU

    FKRS-EU_EPD_2024_03_DE_en Environmental Product Declarations 410 KB pdf

  • Hygiene-Konformitätserklärung Serie FKRS-EU

    FKRS-EU_HC_2024_05_DE_de Hygienezertifikat 1.8 MB pdf

  • Leckageklassifizierung von TROX Lüftungskomponenten

    LC_v1_2023_11_DE_de Zertifikat 650 KB pdf

  • Leistungserklärung FKRS-EU

    FKRS-EU_DoP_006_DoP_2023_12_DE_de Leistungserklärung 440 KB pdf

  • Serie FKRS

    19316 Zertifikat 130 KB pdf

Betriebsanleitungen

  • Montage- und Betriebsanleitung Brandschutzklappe - FKRS-EU

    FKRS-EU_IOM_A00000092709_V2_2024_06_DE_de Montage- und Betriebsanleitung 28 MB pdf

  • Montage- und Betriebsanleitung Kurzversion  Brandschutzklappe - FKRS-EU

    FKRS-EU_SV_IOM_A00000092711_V2_2024_06_DE_de Kurzversion 7.2 MB pdf

  • Serie FKRS-EU

    FKRS-EU-Ex/DE/DE/de Zusatz-Betriebsanleitung 720 KB pdf

  • Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen – FKRS-EU

    FKRS-EU-ATEX_A00000042247_V1_2023_04_DE_de Zusatz-Betriebsanleitung 850 KB pdf

  • Zusatz-Montageanleitung Einbausatz GL2 – FKRS-EU

    FKRS-EU_GL2_IM_A00000041590_V1_2023_03_DE_de Zusatz-Montageanleitung 8.4 MB pdf

  • Zusatz-Montageanleitung Einbausatz WE2 – FKRS-EU

    FKRS-EU_WE2_IM_A00000066481_V3_2023_05_DE_de Zusatz-Montageanleitung 9.6 MB pdf

  • Zusatz-Montageanleitung Umrüstbaugruppen – FKRS-EU

    A00000057380/11/2016  Zusatz-Montageanleitung 970 KB pdf

Montagevideo

Während in der Vergangenheit die Öffnungen für den Einbau einer Brandschutzklappe in eine massive Wand oder Decke exakt und nur mit geringen Toleranzen geplant und ausgeführt wurden, können die Weichschott-Lösungen sehr viel flexibler gehandhabt werden. So wird die Montage in vorhandene Öffnungen möglich, die umlaufend um bis zu 400 mm größer sein können als die Gehäuseabmessung. Exakte Planungen der Einbauöffnungen sind damit nicht mehr zwingend erforderlich

FKRS-EU–Umrüstung von BLF-Antrieb auf BFL-Antrieb

Montagevideo

Durch Umrüstbaugruppen können TROX Brandschutzklappen einfach mit einem Federrücklaufantrieb nachgerüstet werden.

Typ BFL230 (230 V AC)

Typ BFL24 (24 V AC / DC)

Montagevideo

FKRS-EU MONTAGE ENDSCHALTER

FKRS-EU–Umrüstung von BFL-Antrieb auf Ex-Antrieb

Referenzen

NHOW Hotel - Berlin

pic_1
pic_2
pic_3
  • Infos zum Gebäude

Projekt:
- nhow - 4 Sterne Hotel The Music and Lifestyle Hotel Berlin

Anwendungsgebiet:
- Hotel

Standort:
- Berlin, Deutschland

TROX-Produkte:
- Dralldurchlässe: Serie VDW
- Jalousieklappen: Serie JZ-L
- Brandschutzklappen: Serien FK-EU, FKRS- EU
- Regelgeräte: Serien EN, RN, TVJ, TVR , TX
- Schalldämpfer: Serie MSA, XSA



MERCEDES BENZ VERTRIEBSZENTRALE - BERLIN

pic_1
pic_2
pic_3
  • Infos zum Gebäude

Projekt:
Mercedes Benz Vertriebszentrale Berlin-Friedrichshain

Anwendungsgebiet:
Bürogebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
Jalousieklappen: JZ-D
 Weitwurfdüsen: DUK
Brandschutzklappen: FK-EU,FKS
Schalldämpfer: MSA,XSA




engelbert strauss - Biebergemünd

  • INFOS ZUM GEBÄUDE
Projekt:
engelbert strauss

Anwendungsgebiet:
Büro

Standort:
Biebergemünd, Deutschland

Projektart:
Neubau

TROX-Produkte:
Lüftungsgitter: SL
Dralldurchlässe: VDW, RFD
Brandschutzklappen: FK-EU, FKRS-EU
VVS-Regelgeräte: TVJ-EASY
KVS-Volumenstromregler: VFL
Zusatz-Schalldämpfer: TX
RLT-Geräte: X-CUBE

Weitere Informationen

STYLES Hotel - Piding

  • Infos zum Gebäude

Projekt:
STYLES Hotel Piding

Anwendungsgebiet:
Hotel

Standort:
Piding, Deutschland

Projektart:
Neubau

Architekt:
BFP Hotelbau

TROX-Produkte:
Regelsysteme: X-TAIRMINAL, X-AIRCONTROL
RLT-Geräte: X-CUBE
Brand- und Rauchschutzsysteme: FKRS-EU, FK-EU, TROXNETCOM, RM-O-3-D
Regelgeräte: LVC, TVJ, RN, EN
Luftdurchlässe: X-GRILLE Basic
Luft-Wasser-Systeme: DID-E, DID-R

Mehr Informationen

Fotos: STYLES Hotel Piding GmbH

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist bei uns eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +41 55 250 71 11 | Fax: +41 55 250 73 10

TROX Logo
Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
Cookie-Einstellungen
