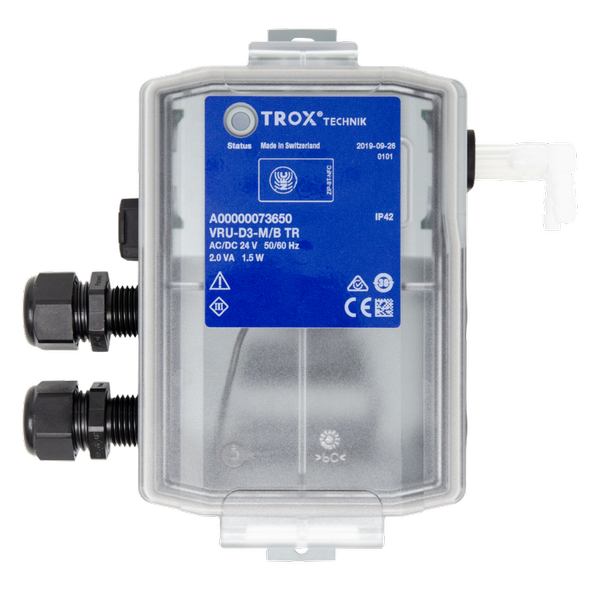

Wirkdrucktransmitter, Typ VRU-D3-M/B TR
Wirkdrucktransmitter nach dynamischen Messprinzip für Volumenstrommesseinrichtung der Serie VME und VMR
Anwendung
Bei starkem Staubanfall in den Räumen
Bei zusätzlicher Verschmutzung der Luft, z. B. mit Flusen oder klebrigen Bestandteilen
Schnittstelle
Analoge Schnittstelle
Digitale Kommunikationsschnittstelle (Bus)
Werkseinstellung
Signalspannungsbereiche
Bauteile und Eigenschaften
Ausführung
Typ VRU-D3-M/B TR für Volumenstrommesseinrichtungen
Inbetriebnahme
Ergänzende Produkte
TROX FlowCheck App für Android und iOS
① Wirkdrucktransmitter (dynamisches Messprinzip)
② Messumformer zur Wandlung des Wirkdrucksignals in ein Volumenstromsignal
③ Analoges Istwertsignal
① Wirkdrucktransmitter (dynamisches Messprinzip)
② Messumformer zur Wandlung des Wirkdrucksignals in ein Volumenstromsignal
③ Analoges Istwertsignal
Die Volumenstrommessung erfolgt durch Messung eines Wirkdruckes. Die Volumenstrommesseinrichtung enthält dazu einen Wirkdrucksensor. Der Wirkdruck wird von einem Wirkdrucktransmitter mit dynamischem Messprinzip in ein Spannungssignal umgesetzt. Der Volumenstromistwert steht als Spannungssignal und als digitale Information zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nennvolumenstrom (qvNenn). Spannungsbereiche sind im Transmitter gespeichert.
Kategorie
Anwendung
Einsatzbereich
Einbaulage
Anschluss
Steckbare Anschlussklemmen hinter Abdeckung. Keine zusätzliche Anschlussdose erforderlich
Versorgungsspannung
Schnittstelle/Ansteuerung
Analogsignal
oder digitale Busanschluss
Schnittstellentyp bauseits wahlweise einstell- und anschließbar
Schnittstelleninformation
Analogsignal:
Buschnittstelle:
Systemanbindung
Parametrierung
Nachträgliche Anpassung durch optionalen Tools:
Auslieferungszustand
| VMR | – | P1 | / | 125 | / | BTD | / | 0 |
| | | | | | | | | | | ||||
| 1 | 3 | 5 | 7 | 9 | ||||
Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0
| Material | verzinktes Stahlblech |
| Nenngröße | 100 mm |
| Anbauteil | Wirkdrucktransmitter mit dynamischen Messprinzip |
| Signalspannungsbereich | 0 – 10 V DC |
① Wirkdrucktransmitter
② Anschluss für Wirkdruck
③ NFC-Schnittstelle
④ Blindabdeckung (nicht in Benutzung)
⑤ Kabelverschraubungen (Versorgung und Signalleitungen getrennt)
⑥ Befestigungslöcher
⑦ Anschluss für Wirkdrucksensor
① Signalspannungsbereich 0 – 10 V
② Signalspannungsbereich 2 – 10 V
1* = qvNenn Nennvolumenstrom
2* = qvmin Gerät minimal regelbarer Volumenstrom
Produktdetails
Analogschnittstelle 0 – 10 V DC bzw. 2 – 10 V DC
Die Analogschnittstelle kann für den Signalspannungsbereich 0 – 10 V DC oder 2 – 10 V DC eingestellt werden. Die Zuordnung von Volumenstromistwert zu Spannungssignalen ist in den Kennliniendarstellungen abgebildet.
Soll die digitale Kommunikationsschnittstelle genutzt werden, kann der Ausgabekanal jederzeit über die TROX FlowCheck App auf Modbus, BACnet oder MP-Bus umgestellt werden.
Istwert als Feedback für Überwachung oder Folgeregelung
Digitale Kommunikationsschnittstelle
Für die Nutzung der digitalen Kommunikationsschnittstelle ist eine bauseitige Umstellung mit der TROX FlowCheck App notwendig. Die Bussschnittstelle kann auf Modbus (Werkseinstellung), BACnet und MP-Bus eingestellt werden. Für den reibungslosen Datenaustausch im bauseitigen Bus-Netzwerk ist die Einstellung der Kommunikationsparameter und der Teilnehmeradresse für die Busschnittstelle erforderlich. Die Kommunikationsparameter der Bussysteme (Adresse, Baudrate ...) können mit der TROX FlowCheck App eingestellt werden. Die Schnittstellen Modbus und BACnet bieten standardisierte Bus-Register/Objekt-Zugriffe auf die verfügbaren Datenpunkte. Zur Weiterverarbeitung der MP-Bus Daten ist zusätzlich Hardware und Software von offiziellen MP-Bus Partnern notwendig.
Istwert als Feedback für Überwachung oder Folgeregelung
Wirkdrucktransmitter für Volumenstrommesseinrichtungen
VVS-Messeinrichtungen | Typ | Artikelnummer |
| VME, VMR | VRU-D3-M/B TR | A00000073650 |
Wirkdrucktransmitter, Typ VRU-D3-M/B TR
Messprinzip | dynamisches Messprinzip, lageunabhängig |
Nennspannung | AC/DC 24 V |
| Nennspannung Frequenz | 50/60 Hz |
Funktionsbereich | 19,2-28,8 V AC / 21,6 - 28,8 V DC |
Leistungsbedarf (Betrieb/Ruhezustand) | 1,5 W |
| Leistungsbedarf Dimensionierung | 2 VA |
| Leistungsverbrauch Dimensionierung Hinweis | Imax 20 A @ 5 ms |
| Busanschluss | Modbus RTU*, BACnet MS/TP, MP-Bus |
| einstellbare Kommunikationsparameter Modbus RTU | Baudrate: 9600, 19200, 38400*, 76800, 115200; Adresse: 1*,2,3 – 247; Parity: 1-8-N-2*, 1-8-N-1, 1-8-E-1, 1-8-O-1; Anzahl der Knoten: max. 32 (ohne Repeater) Abschlusswiderstand: 120 Ω; |
| einstellbare Kommunikationsparameter BACnet MS/TP | Baudrate: 9600, 19200, 38400*, 76800, 115200; Adresse: 1*,2,3 – 127; Anzahl der Knoten: max. 32, (ohne Repeater) Abschlusswiderstand: 120 Ω; |
| Adressierung | bauseits erforderlich: durch TROX FlowCheck App |
| Ausgang Istwertsignal | 0 – 10 V, 2 – 10 V, max. 0,5 mA |
| Schutzklasse IEC/EN | III (Schutzkleinspannung) |
| Schutzart | IP 42 |
EMV | CE gemäß 2014/30/EU |
| Gewicht | 0,3 kg |
* Werkseinstellung.
Inbetriebnahme
Funktionsumfang Service-Tools
Funktion/Parametrierung | TROX FlowCheck App | PC-Tool | ZTH-EU |
Mode, Istwertsignal 0 – 10 V, 2 – 10 V DC | R, W | R, W | - |
| Modbus, BACnet | R, W | R, W | - |
| MP-Bus | R, W | R, W | - |
| Busparameter einstellen | R, W | R, W | - |
| Trendanzeige | ja | ja | - |
R,W = Funktion ist les- und schreibbar.
- = Funktion ist für das Service Tool nicht vorhanden.
Kommunikationsschnittstelle Modbus RTU
| Nummer | Register-Adresse | Beschreibung | Reichweite Aufzählung | Einheit | Skalierung | Zugriff |
|---|---|---|---|---|---|---|
| 7 | 6 | Relativer Volumenstrom bezogen auf qvnom (Reg. Adr. 110). (*6) | 0 – 15.000 | % | 0.01 | RD |
| 8 | 7 | Absoluter Volumenstrom (*6) | 0 – qvnom | m³/h | 1 | RD |
| 9 | 8 | Sensorwert (Spannung, Widerstand, Schalter) Wert abhängig von der Einstellung des Sensortyps (Reg. Adr. 107). | 0 – 65.535 | mV, Ω, 0/1, | 0.1 | RD |
| 11 | 10 | Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117). (Lowword) < 16 von 32 bit. (*6) | 0 – 500.000.000 | UnitSel | 0.001 | RD |
| 12 | 11 | Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117). (Highword) > 16 von 32 bit. (*6) | 0 – 500.000.000 | UnitSel | 0.001 | RD |
| 51 | 50 | Relativer Differenzdruck Nach Anwendungsfall. gem. (Reg. Adr. 128.). | 0 – 20.000 | % | 0.01 | RD |
| 52 | 51 | Absoluter Differenzdruck | -1.000 – 15.000 | [Pa] | 0.1 | RD |
| 53 | 52 | – | – | – | – | [–] |
| 54 | 53 | Absoluter Differenzdruck in gewählter Einheit (Reg. Adr. 145) (Lowword) < 16 von 32 bit. | -10.000.000 – 100.000.000 | UnitSel | 0.001 | RD |
| 55 | 54 | Absoluter Differenzdruck in ausgewählter Einheit gem. (Reg. Adr. 145) (Highword) > 16 von 32 bit. | -10.000.000 – 100.000.000 | UnitSel | 0.001 | RD |
| 100 | 99 | Bus Abschlusswiderstand Gibt Auskunft, ob der Abschlusswiderstand (120 Ω) aktiv oder deaktiv ist. Kann nur über Servicetools eingestellt werden. | 0: nicht aktiv 1: aktiv Werkseinstellung: nicht aktiv | – | – | RD |
| 101 | 100 | Seriennummer Teil 1 Beispiel: 00839-31324-064-008. 1st part: 00839 2st part: 31324 3st part: 008 | – | – | – | RD |
| 102 | 101 | Seriennummer Teil 2 | – | – | – | RD |
| 103 | 102 | Seriennummer Teil 3 | – | – | – | RD |
| 104 | 103 | Firmware Version Beispiel: 101, Version 01.01. | – | – | – | RD |
| 105 | 104 | Fehlfunktionen und Service Information – automatischer Reset, wenn Status behoben. | Bit 0: – Bit 1: - Bit 2: - Bit 3: – Bit 4: Fehler des dP-Fühlers Bit 5: Rückluftstrom erkannt Bit 6: Volumenstrom nicht erreicht Bit 7: - Bit 8: - Bit 9: - Bit 10: Busüberwachung ausgelöst Bit 11: - Bit 12: Drucksensor falsch angeschlossen Bit 13: Drucksensor nicht erreicht Bit 14: Fehler dP Sensor außerhalb des Messbereichs | – | – | RD |
| 108 | 107 | Art des Sensors Wenn Reg. Adr. 118 = 0 (Analog), dann Reg. Adr. 107 = 1 (Aktiv) für mV. | 0: kein 1: aktiv 2: passiv 3: – 4: Schalter Werkseinstellung: kein | – | – | WR |
| 110 | 109 | Zeit bis zur Auslösung der Busausfallüberwachung Wenn Reg. 108 ≠ 0, dann ist automatisch zunächst Reg. 108 = 120 s. | 0 – 3.600 0: deaktiv Werkseinstellung: deaktiv | s | 1 | WR |
| 111 | 110 | Nennvolumenstrom in m³/h | 0 – 60.000 | m³/h | 1 | RD |
| 113 | 112 | Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117) (Lowword) < 16 von 32 bit. | 0 – 60.000.000 | UnitSel | 0.001 | RD |
| 114 | 113 | Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117) (Highword) > 16 von 32 bit. | 0 – 60.000.000 | UnitSel | 0.001 | RD |
| 118 | 117 | Auswahl der Einheit – Auswahl der Einheit für Reg. Adr. 11 und 12. | 0: – 1: m³/h 2: l/s 3: – 4: – 5: – 6: cfm | - | – | WR |
| 119 | 118 | Ausgangskanal Istwertinformation | 0: Analog (0 – 10 V DC, 2 – 10 V DC) 1: Bus (Modbus, BACnet, MP-Bus) Werkseinstellung: analog | – | – | WR |
| 125 | 124 | Anwendungen | 0: Volumenstromregelung 1: Druckregelung 2: Raumdruckregelung 3: Duchflussmessung | – | RD | |
| 126 | 125 | Anlagenhöhe | 0 – 3.000 Werkseinstellung: 0 | m | 1 | WR |
| 127 | 126 | Nenndifferenzdruck in der gewählten Einheit gem. (Reg. Adr. 145) Mehr Infor. in (Reg. Adr. 128). | D3: 0 – 50000 M1: 0 – 60000 M1R: 0 – 60000 | UnitSel | – | RD |
| 146 | 145 | Auswahl der Druckeinheit Die ausgewählte Einheit wird in (Reg. Adr. 126) angezeigt. | 0: Pascal 1: – 2: Wassersäule Werkseinstellung: Pascal | – | – | [–] |
RD = Register nur lesbar
WR = Register les- und schreibbar
Protocol Implementation Conformance Statement – PICS (General information)
| Date | 03.11.2020 |
| Vendor Name | TROX GmbH |
| Vendor ID | 423 |
| Product Name | VRU-D3-M/B TR A00000073650 (Description string preset at factory according to hardware plattform) |
| Product Model Number | VRU – BAC |
| Applications Software Version | 01.03.0001 |
| Firmware Revision | 10.05.0000 |
| BACnet Protocol Revision | 12 |
| Product Description | Controller for
(Description string preset at factory according application) |
| BACnet Standard Device Profile | BACnet Application Specific Controller (B-ASC) |
| BACnet Interoperability Building Blocks supported | Data Sharing – ReadProperty-B (DS-RP-B) |
| Segmentation Capability | No |
| Data Link Layer Options | MS/TP master, baud rates: 9600, 19200, 38400, 76800, 115200 |
| Device Address Binding | No static device binding supported |
| Networking Options | None |
| Character Sets Supported | ISO 10646 (UTF-8) |
| Gateway Options | None |
| Network Security Options | Non-secure Device |
Object processing
Object type | Optional properties | Writeable properties |
Analog Input [AI] | Description | COV Increment |
Analog Output [AO] | Description | Present Value |
Analog Value [AV] | Description COV Increment | Present Value COV Increment |
Binary Input [BI] | Description | |
Device | Description | Object Identifier |
Multi-state Input [MI] | Description | |
Multi-state Output [MO] | Description | Present Value |
Multi-state Value [MV] | Description | Present Value (if marked) |
Bearbeitung von Services
Kommunikationsschnittstelle BACnet MS/TP
| Objekt Name | Objekt Typ | Beschreibung | Werte | COV Inkrement | Zugriff |
|---|---|---|---|---|---|
| Device | Device [Inst.Nr] | 0 – 4.194.302 Werkseinstellung: 1 | WR | ||
| RelDeltaP | AI[9] | Relativer Differenzdruck in % bezogen auf DeltaPnom_Pa AV[122] | 0 – 150 | 0.01 – 150 Werkseinstellung: 1 | RD |
| RelFlow | AI[10] | Relativer Volumenstrom in % bezogen auf Vnom_m3h AV[112] Status Flags: (*4) | 0 – 150 | 0.01 – 150 Werkseinstellung: 1 | RD |
| AbsFlow_m3h | AI[12] | Absoluter Volumenstrom in m³/h Status Flags: (*4) | 0 – 60.000 | 1 – 60.000 Werkseinstellung: 10 | RD |
| DeltaP_UnitSel | AI[18] | Absoluter Differenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127] | -10.000 – 100.000 | 0.001 – 100.000 Werkseinstellung: 1 | RD |
| AbsFlow_UnitSel | AI[19] | Absoluter Volumenstrom in ausgewählter Einheit gem. UnitSelAirFlow MV[121] Status Flags: (*4) | 0 – 500.000 | 0.01 – 500.000 Werkseinstellung: 1 | RD |
| Sens1Analog | AI[20] | Sensor 1 als Analogwert Wenn Sensor1Type MV[220] = 2 (aktiv), dann Anzeige = Analogwert in 0 – 10 V. Wenn Sensor1Type MV[220] = 3 (passiv), dann Anzeige = Widerstandswert. Wenn RmPCaskade MV[10] = 2 (freigegeben) oder 3 (schnell freigegeben), dann ist der Sensoreingang nicht verfügbar. Status Flags: (*5) | 0 – 65535 | 0.01 – 1000 Werkseinstellung: 1 | RD |
| DeltaP_Pa | AI[29] | Absoluter Differenzdruck in Pa | 0 – 600 | 0.01 – 600 Werkseinstellung: 10 | RD |
| Vnom_m3h | AV[112] | Nennvolumenstrom in m³/h | 0 – 50.000 | 0.01 – 50.000 Werkseinstellung: 1 | RD |
| Vnom_UnitSel | AV[119] | Nennvolumenstrom in ausgewählter Einheit gem. UnitSel MV[121] | 0 – 250.000 | 0.01 – 1.000: Werkseinstellung: 1 | RD |
| SystemAltitude | AV[120] | Anlagenhöhe in Meter über Meeresspiegel | 0 – 3.000 | 1 – 3.000 Werkseinstellung: 10 | WR |
| DeltaPnom_Pa | AV[122] | Nenndifferenzdruck in Pa Der Nenndifferenzdruck ist abhängig vom ausgewählten Drucksensor (D3, M1, M1R). Je nach gewählter Anwendung dient der Nenndifferenzdruck als dp@Vnom oder als max. Druckbegrenzung Wenn ApplicationSel MV[2] = 1 (Durchflussregelung), dann Anzeige = Nenndifferenzdruck | D3: 0 – 500 M1: 0 – 600 M1R: 0 – 75 | 1 – 600 Werkseinstellung: 1 | RD |
| DeltaPnom_UnitSel | AV[129] | Nenndifferenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127] Mehr Infos: Siehe AV[122]. | 0.01 – 1000 Werkseinstellung: 1 | RD | |
| Sens1Switch | BI[20] | Schalterzustand des Schalters am Sensoreingang Wenn SenType MV[220] = 5 (Schalter), dann ist Sens1Switch BI[20] = aktiv. Status Flags: (*6) | 0: Inactive 1: Active | – | RD |
| BusTermination | BI[99] | Abschlusswiderstand Zeigt an, ob der Abschlusswiderstand (120 Ω) über die Service Tools aktiviert wurde. | 0: deaktiviert 1: aktiviert | – | RD |
| SummaryStatus | BI[101] | Sammelstatus
| ungleich 1: OK 1: nicht OK | – | RD |
| ApplicationSel | MV[2] | Anzeige der Anwendung VRU-D3-M/B TR, VRU-M1-M/B TR - Durchflussregelung VRU-M1R-M/B TR | 1: Durchflussregelung 2: Druckregelung 3: Raumdruckregelung 4: Durchflussmessung | – | RD |
| StatusSensor | MI[103] | Status des Differenzdrucksensors | 1: ok 2: dP Sensor nicht ok 3: dP Sensor außerhalb des Messbereichs 4: dP Sensor falsch verbunden | – | RD |
| StatusFlow | MI[104] | Status Volumenstrom
| 1: ok 2: – 3: kein Luftstrom erkannt | – | RD |
| StatusPressure | MI[109] | Status Differenzdruckes Wenn Differenzdruck nicht innerhalb 180 s vorhanden, dann StatusPressure MI[109] = 3. | 1: ok 2: – 3: Druck nicht erreicht | – | RD |
| StatusDevice | MI[110] | Status des Geräts bei Busüberwachung
| 1: ok 2: Busausfallüberwachung aktiviert | – | RD |
| UnitSelAirFlow | MV[121] | Auswahl der Volumenstromeinheit Die ausgewählte Einheit wird in AI[19] und AV[104] angezeigt | 1: – 2: m³/h 3: l/s 4: – 5: – 6: – 7: cfm | – | WR |
| SpSource | MV[122] | Auswahl Ausgabekanal Istwert | 1: analog (0 – 10 V, 2 – 10 V) 2: Bus (Modbus, BACnet, MP-Bus) Werkseinstellung: analog | – | WR |
| UnitSelPressure | MV[127] | Auswahl der Druckeinheit Die ausgewählte Einheit wird in DeltaP_UnitSel AI[18] und DeltaPnom_UnitSel AV[129] angezeigt. | 1: Pascal 3: Wassersäule Werkseinstellung: Pascal | – | WR |
| Sens1Type | MV[220] | Festlegung des Sensortyps Wenn Sens1Type MV[220] = 2 (Active) oder 3 (Passive), dann Sens1Analog AI[20] aktiv. Wenn Sens1Type MV [220] = 5 (Switch), dann Sens1Schalter BI[20] aktiv. | 1: keine 2: aktiver Sensor (im Hybridbetrieb) 3: passiver Sensor 4: – 5: Schalter Werkseinstellung: keine | – | WR |
RD = Register nur lesbar
WR = Register les- und schreibbar
C = Commendable with priority array
Status Flags:
(*5) Wenn Sens1Type MV[220] = 1 (kein), dann Out of Service= 1
(*6) Wenn Sens1Type MV[220] ≠ 5, dann Out of Service = 1
