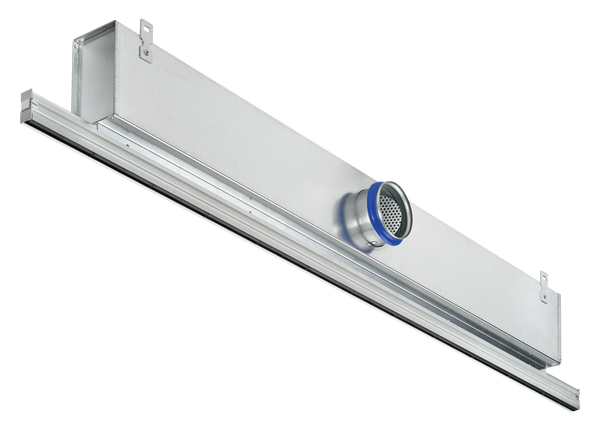

PURELINE18

Anschlusskasten kürzer als Frontschiene, mittig positioniert, mit einem horizontalen Anschlussstutzen

Anschlussstutzen mit Drosselelement und Lippendichtung (beides optional)

Horizontale, wechselseitige Strömung

Lösbare Frontschienenbefestigung

PL18-2/.../B00/P1-RAL 9010, Einbau in geschlossene Decken

PURELINE18

Besonders schmale Frontschiene in zahlreichen Varianten und Luftführungseinstellungen für vielfältige Einbausituationen

Schlitzdurchlässe in 18 mm Nennbreite mit verstellbaren Luftleitelementen

Volumenstrombereich 5 – 84 l/s oder 17 – 302 m³/h
Einzeln verstellbare Luftleitelemente ermöglichen eine horizontale, schräge oder vertikale Luftströmung in den Raum
Einseitige oder wechselseitige Luftströmung in den Raum ermöglicht eine individuelle Anpassung an die örtlichen Gegebenheiten
Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke
Eindeutige, reproduzierbare Positionierung der Luftleitelemente durch integrierte Rastung

Optionale Ausstattung und Zubehör

Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung
Symmetrische oder asymmetrische Anordnung der Frontschiene
Anschlusskasten mit Auskleidung
Endplatten, Endwinkel, Eckstücke
Verschiedene Optiken wahlweise durch Luftleitelemente in Schwarz, Weiß und Grau

Allgemeine Informationen

Anwendung

Schlitzdurchlässe als Zuluft- oder Abluftdurchlass für Komfortbereiche
Durch das schmale Erscheinungsbild entsteht ein besonders unauffälliger Luftdurchlass
Einbau in abgehängte Decken
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für abgehängte Decken, auch bei niedrigem Zwischenraum, aufgrund der geringen Höhe des Anschlusskastens
Optisch durchlaufende Bandverlegung möglich
Durch verstellbare Luftleitelemente für horizontale, schräge oder vertikale Luftführung
Mischlüftungssystem mit einseitiger oder wechselseitiger Luftführung vor Ort an die baulichen Gegebenheiten anpassbar
Hohe Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -10 – +10 K

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke
Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente
Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten
Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxierung (E6-C-0, naturfarben) oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala
Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln
Optisch durchlaufende Bandverlegung möglich

Nenngrößen

L_N: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
Frontschiene kann in mm-Schritten auch in Zwischenlängen bestellt werden

Varianten

PL18-... :

-*: 1- oder 2-schlitzige Frontschiene

-DF: nur Frontschiene mit B00-Profil und Klemmfeder

-DS: nur Frontschiene mit B00-Profil und Schraubbefestigung

-PB: Nur Anschlusskasten (für Kombination mit DS)

-PF: Kombination aus Frontschiene und Anschlusskasten mit fester Verbindung

-SF: Kombination aus Frontschiene und Anschlusskasten mit lösbarer Schraubbefestigung

-CD: Überströmschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene verfügt rückseitig über Öffnungen, durch die Luft strömen kann. Die Befestigung der Überströmschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene

-BD: Blindschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene ist rückseitig geschlossen, so dass eine Luftströmung durch die Blindschiene ausgeschlossen ist. Die Befestigung der Blindschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene

-CS: Eckstück

Position Anschlusskasten auf der Frontschiene, wenn der Anschlusskasten kürzer ist als die Frontschiene

Mittige Position des Anschlusskasten

Anschlusskasten links (LE)

Anschlusskasten rechts (RI)

Anschlusskastenvariante

Symmetrischer Anschlusskasten mit horizontalem Anschluss (HS)

Symmetrischer Anschlusskasten mit vertikalem Anschluss (VS)

Asymmetrischer Anschlusskasten mit horizontalem Anschluss (HA)

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet RAL 9010, reinweiß, GE 50

P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30

P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70

Anbauteile

D: Drosselelement zum Volumenstromabgleich

LS: Lippendichtung

L: innenliegende Auskleidung

EP: 2 Endplatten

EA: 2 Endwinkel

Bei Einzelgeräten sind die Endplatten bzw. Endwinkel bereits werkseitig montiert. Für den stirnseitigen Abschluss bei Bandverlegungen können entweder Endplatten oder Endwinkel verwendet werden.

Zubehör

EP: 2 Endplatten

EA: 2 Endwinkel

Bei Schlitzdurchlässen als Bandverlegung müssen die Endplatten bzw. Endwinkel separat bestellt und bauseitig montiert werden. 2 Führungslaschen für die Verbindung der Frontschienen untereinander sind jedem Schlitzdurchlass ohne werkseitig montiertem Endabschluss lose beigelegt.

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

4 Aufhängelaschen am Anschlusskasten zur kundenseitigen Befestigung

Manuell verstellbare Luftleitelemente mit Rastung zur definierten Einstellung der Luftführung

Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Ausführung mit Lippendichtung)

Frontschiene in mm-Schritten zwischen 600 und 2000 mm verfügbar

Anschlusskästen nur in Nennlängen erhältlich

Abluft-Variante standardmäßig ohne Luftleitelemente (E)

Ist die Frontschiene länger als der Anschlusskasten, werden die überstehenden Bereiche der Frontschiene rückseitig abgedeckt

Werkseitig voreingestellte Luftführung, die manuell vor Ort verstellbar ist

Durch die optional verfügbare Halsverlängerung in den Standardmaßen 21, 46, 71, 96 und 120 mm können bauliche Gegebenheiten ausgeglichen werden

Befestigungsmaterial für die Frontschiene wird den Varianten -SF und -DS lose beigelegt

Materialien und Oberflächen

Frontschiene aus Aluminium-Strangpressprofil

Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig

Anschlusskasten aus verzinktem Stahlblech

Endplatten und Endwinkel aus Aluminium

Lippendichtung aus Evoprene

Auskleidung aus Mineralwolle und geschlossenporigem Vinylschaum

Frontschiene eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet Farbton nach RAL CLASSIC

Luftleitelemente ähnlich RAL 9005, schwarz

G: Luftleitelemente ähnlich RAL 9006, grau

W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s

Nach EN 13501, Baustoffklasse A1, nicht brennbar

RAL-Gütezeichen RAL-GZ 388

Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008

Inert gegenüber Pilz- und Bakterienwachstum

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Konform zu VDI 6022

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung, PL18-*-SF

1 Frontschiene, 1- oder 2-schlitzig	Optional
2 Verstellbares Luftleitelement	4 Endplatte
3 Schraubbefestigung	5 Endwinkel
6 Hals	10 Lippendichtung
7 Anschlusskasten	11 Drosselelement zum Volumenstromabgleich
8 Aufhängelasche
9 Anschlussstutzen

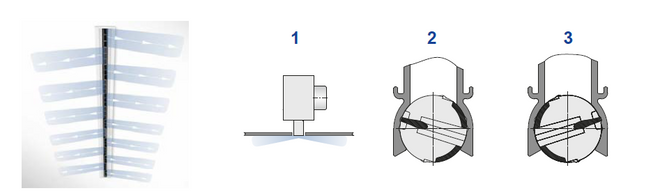

Schlitzdurchlässe lassen die Zuluft raumlufttechnischer Anlagen horizontal, schräg oder vertikal in den Raum strömen. Die Strömung erfolgt mit hoher Induktion von Raumluft und infolgedessen mit schneller Reduzierung der Luftgeschwindigkeit und Temperaturdifferenz zwischen Zuluft und Raumluft. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchspülung bei geringen Turbulenzen im Aufenthaltsbereich. Schlitzdurchlässe der Serie PURELINE18 haben werkseitig voreingestellte und manuell verstellbare Luftleitelemente. Verschiedene Strömungsrichtungen ermöglichen jederzeit die Anpassung an unterschiedliche örtliche Gegebenheiten. Horizontale Luftführung erfolgt mit einseitiger oder wechselseitiger Strömung. Heizbetrieb mit vertikaler Strömung ist ebenso möglich wie eine schräge Zuluftführung. Die Zulufttemperaturdifferenz kann -10 – +10 K betragen. Ein Drosselelement (optional) ermöglicht den Volumenstromabgleich zur Inbetriebnahme. Zur architektonisch einheitlichen Gestaltung kann die Serie PURELINE18 auch als Abluftdurchlass Verwendung finden.

PL18-1, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 78

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	5	17	4	<15	5	<15	8	<15
600	10	38	15	29	21	29	35	29
600	16	58	34	41	49	40	81	41
600	22	78	62	49	88	49	148	49
700	6	20	4	<15	6	<15	10	<15
700	12	42	14	30	22	29	39	29
700	18	63	32	41	49	40	89	41
700	24	85	57	49	88	48	159	49
800	6	23	4	<15	6	<15	12	<15
800	13	46	14	30	23	29	44	30
800	19	69	31	41	51	40	98	41
800	26	92	54	49	91	48	173	49
900	7	26	4	<15	7	<15	14	<15
900	14	50	14	31	25	30	50	30
900	21	75	30	41	54	41	109	41
900	28	99	52	49	95	48	190	49
1000	8	29	4	<15	8	<15	16	<15
1000	15	54	14	31	27	30	56	30
1000	22	80	29	41	57	41	119	41
1000	29	105	51	49	99	48	206	49
1100	9	32	5	<15	9	<15	19	<15
1100	16	58	14	31	29	30	62	31
1100	24	85	29	42	60	41	130	41
1100	31	111	50	49	104	48	224	49
1200	10	35	5	16	10	<15	22	15
1200	17	62	14	32	31	31	69	31
1200	25	90	29	42	64	41	143	41
1200	33	117	50	49	109	48	243	49
1300	11	38	5	17	11	16	25	16
1300	18	66	15	32	34	31	77	32
1300	34	123	50	49	116	48	263	49
1400	11	41	6	17	13	16	29	17
1400	19	70	15	32	36	31	84	32
1400	27	99	30	42	73	41	168	41
1400	36	128	50	49	121	48	281	49
1500	12	44	6	18	14	17	33	18
1500	20	74	16	33	40	32	93	32
1500	29	104	31	42	78	41	183	42
1500	37	134	51	49	129	48	304	49
1600	13	47	4	<15	6	<15	12	<15
1600	24	86	12	31	20	30	38	31
1600	35	125	25	41	42	41	80	41
1600	46	164	43	49	72	48	138	49
1700	14	49	4	<15	7	<15	13	<15
1700	25	90	12	31	21	31	40	31
1700	36	130	25	42	43	41	84	41
1700	47	170	42	49	74	48	144	49
1800	15	52	4	16	7	<15	14	15
1800	26	94	12	32	22	31	43	31
1800	37	135	25	42	44	41	89	41
1800	49	176	41	49	75	48	151	49
1900	15	55	4	16	8	15	15	16
1900	27	98	12	32	22	31	46	31
1900	39	140	24	42	46	41	93	41
1900	51	182	41	49	77	48	158	49
2000	16	58	4	17	8	16	16	16
2000	28	101	12	32	23	31	48	32
2000	40	144	24	42	47	41	97	41
2000	52	187	40	49	78	48	164	49

PL18-1, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 98

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	5	17	3	<15	4	<15	5	<15
600	10	38	14	26	16	26	22	26
600	16	58	31	38	37	38	50	38
600	22	78	57	46	67	46	91	46
700	6	20	3	<15	4	<15	6	<15
700	12	42	13	27	16	26	23	26
700	18	63	28	38	35	38	51	38
700	24	85	51	46	63	46	91	46
800	6	23	3	<15	4	<15	7	<15
800	13	46	12	27	16	27	24	27
800	19	69	27	38	35	38	54	38
800	26	92	47	46	61	46	94	46
900	7	26	4	<15	5	<15	7	<15
900	14	50	12	28	16	27	26	27
900	21	75	25	38	35	38	57	38
900	28	99	44	46	61	46	99	46
1000	8	29	4	<15	5	<15	8	<15
1000	15	54	11	28	17	27	28	28
1000	22	80	24	38	35	38	60	38
1000	29	105	41	46	60	45	104	46
1100	9	32	4	<15	6	<15	10	<15
1100	16	58	11	28	17	28	30	28
1100	24	85	23	38	36	38	64	38
1100	31	111	39	46	61	45	109	46
1200	10	35	4	<15	6	<15	11	<15
1200	17	62	11	29	18	28	33	28
1200	25	90	23	39	37	38	68	38
1200	33	117	38	46	62	45	115	46
1300	11	38	4	<15	6	<15	12	<15
1300	18	66	11	29	19	28	36	29
1300	26	95	22	39	38	38	73	38
1300	34	123	37	46	64	45	123	46
1400	11	41	4	<15	7	<15	13	<15
1400	19	70	11	29	20	28	39	29
1400	27	99	22	39	39	38	77	38
1400	36	128	36	46	65	45	129	46
1500	12	44	4	15	8	<15	15	<15
1500	20	74	11	30	21	29	42	29
1500	29	104	22	39	41	38	83	39
1500	37	134	36	46	67	45	137	46
1600	13	47	3	<15	4	<15	7	<15
1600	24	86	11	28	14	28	21	28
1600	35	125	22	39	29	38	44	38
1600	46	164	37	46	49	46	75	46
1700	14	49	3	<15	5	<15	7	<15
1700	25	90	10	28	14	28	22	28
1700	36	130	21	39	28	38	45	38
1700	47	170	36	46	48	46	77	46
1800	15	52	4	<15	5	<15	7	<15
1800	26	94	10	29	14	28	23	28
1800	37	135	21	39	29	38	46	38
1800	49	176	35	46	48	46	79	46
1900	15	55	4	<15	5	<15	8	<15
1900	27	98	10	29	14	28	24	29
1900	39	140	20	39	29	38	48	38
1900	51	182	34	46	48	46	81	46
2000	16	58	4	<15	5	<15	8	<15
2000	28	101	10	29	14	28	24	29
2000	40	144	20	39	29	38	49	38
2000	52	187	33	46	48	45	82	46

PL18-2, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 98

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	35	4	<15	6	<15	11	<15
600	19	67	13	30	21	28	37	29
600	27	98	28	41	46	39	81	40
600	36	130	49	49	79	47	141	48
700	11	41	4	<15	7	<15	13	<15
700	21	74	13	31	23	29	43	30
700	30	108	27	41	48	39	90	40
800	39	141	46	49	82	47	155	48
800	13	47	5	16	9	<15	16	<15
800	23	81	13	32	25	29	49	31
800	32	116	26	42	51	39	100	40
900	42	151	44	49	85	47	169	48
900	15	52	5	18	10	15	20	16
900	25	89	14	32	28	30	56	31
900	35	125	26	42	54	39	111	41
1000	45	161	44	49	90	46	185	48
1000	16	58	6	19	12	16	24	18
1000	27	95	14	33	30	30	64	32
1000	37	133	27	42	58	39	123	41
1200	47	170	43	49	95	46	201	48
1100	18	64	6	20	13	18	28	19
1100	28	102	14	34	33	31	71	32
1100	39	140	27	42	62	39	134	41
1300	19	70	7	22	15	19	33	20
1200	30	109	15	34	36	31	79	33
1200	41	147	27	43	66	40	146	41
1200	52	186	43	49	105	46	232	48
1300	21	76	7	23	17	20	38	21
1300	32	115	16	35	40	31	88	33
1300	43	155	28	43	71	40	158	41
1300	54	194	44	49	112	46	249	48
1400	23	81	8	24	20	21	44	22
1400	34	121	17	35	43	32	97	33
1400	45	161	29	43	75	40	170	41
1400	56	201	45	49	117	46	265	48
1500	24	87	8	25	22	22	50	23
1500	35	128	17	35	47	32	106	34
1500	47	168	30	43	80	40	183	42
1500	58	208	46	49	123	46	281	48
1600	26	93	5	19	9	17	16	18
1600	42	152	12	33	22	31	43	32
1600	59	211	22	42	42	40	83	41
1600	75	270	36	49	68	47	135	48
1700	27	99	5	20	9	18	18	19
1700	44	159	12	33	23	31	46	32
1700	61	218	22	42	43	40	87	41
1700	77	278	35	49	70	46	140	48
1800	29	105	5	21	10	18	20	20
1800	46	165	12	34	24	31	49	32
1800	63	226	22	42	45	40	92	41
1800	80	287	35	49	72	46	147	48
1900	31	111	5	22	11	19	22	20
1900	48	172	12	34	25	31	52	33
1900	65	234	22	43	46	40	96	41
1900	82	295	35	49	74	46	153	48
2000	32	116	6	22	12	20	24	21
2000	50	178	12	34	26	32	56	33
2000	67	240	22	43	48	40	100	41
2000	84	302	34	49	75	46	159	48

PL18-2, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 123

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	35	4	<15	4	<15	6	<15
600	19	67	11	27	15	26	21	26
600	27	98	24	38	31	36	46	37
600	36	130	42	45	54	44	79	45
700	11	41	4	<15	5	<15	7	<15
700	21	74	11	27	15	26	23	27
700	30	108	22	38	31	36	48	37
800	39	141	38	45	52	44	82	44
800	13	47	4	<15	5	<15	9	<15
800	23	81	11	28	15	26	25	27
800	32	116	21	38	31	36	51	37
900	42	151	35	45	51	43	85	44
900	15	52	4	<15	6	<15	10	<15
900	25	89	10	28	16	27	28	27
900	35	125	20	38	31	36	54	37
1000	45	161	33	45	52	43	90	44
1000	16	58	4	15	7	<15	12	<15
1000	27	95	10	29	17	27	30	28
1000	37	133	19	38	32	36	58	37
1200	47	170	31	45	52	43	95	44
1100	18	64	4	16	7	<15	13	15
1100	28	102	10	29	18	27	33	28
1100	39	140	19	38	33	36	62	37
1300	19	70	5	18	8	15	15	16
1200	30	109	10	30	19	28	36	29
1200	41	147	18	38	34	36	66	37
1200	52	186	29	45	54	43	105	44
1300	21	76	5	19	9	16	17	17
1300	32	115	10	30	20	28	39	29
1300	43	155	18	39	36	36	71	37
1300	54	194	29	45	56	43	111	44
1400	23	81	5	20	10	17	20	18
1400	34	121	11	31	21	28	43	30
1400	45	161	18	39	37	36	75	37
1400	56	201	28	45	57	42	117	44
1500	24	87	5	21	11	18	22	19
1500	35	128	11	31	22	29	46	30
1500	47	168	18	39	39	36	80	38
1500	58	208	28	45	59	42	123	44
1600	26	93	4	15	5	<15	9	<15
1600	42	152	9	29	13	28	22	28
1600	59	211	17	38	25	37	42	37
1600	75	270	28	45	41	44	68	44
1700	27	99	4	16	6	<15	9	15
1700	44	159	9	29	14	28	23	28
1700	61	218	17	38	25	37	43	37
1700	77	278	27	45	41	43	69	44
1800	29	105	4	17	6	15	10	16
1800	46	165	9	30	14	28	24	29
1800	63	226	17	38	26	37	45	37
1800	80	287	26	45	41	43	72	44
1900	31	111	4	18	6	16	11	17
1900	48	172	9	30	14	28	25	29
1900	65	234	16	39	26	37	46	38
1900	82	295	26	45	41	43	73	44
2000	32	116	4	18	7	16	12	17
2000	50	178	9	30	15	28	26	29
2000	67	240	16	39	26	37	48	38
2000	84	302	25	45	41	43	75	44

Ausschreibungstext

Schlitzdurchlässe der Serie PURELINE18 mit einzeln manuell verstellbaren Luftleitelementen und 1- oder 2-schlitziger Frontschiene. Luftführung wahlweise horizontal wechselseitig, schräg wechselseitig, vertikal, horizontal einseitig links oder horizontal einseitig rechts möglich. Die Schlitzdurchlässe können für Zu- oder Abluft genutzt werden und sind zum Einbau in die abgehängte Decke bestimmt. Einbaufertige Komponente bestehend aus der Frontschiene mit wahlweise schwarzen, grauen oder weißen Luftleitelementen. Varianten mit Anschlusskasten verfügen über 1 oder 2 Anschlussstutzen. Die Anschlussstutzen beim symmetrischen Anschlusskasten sind horizontal oder vertikal angeordnet. Beim asymmetrischen Anschlusskasten sind die Anschlussstutzen horizontal angeordnet. Alle Anschlusskästen verfügen über 4 Aufhängelaschen zur Abhängung. Die Verbindung zwischen Frontschiene und Anschlusskasten erfolgt als feste oder lösbare Verbindung. Die Anschlussstutzen sind passend für runde Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke

Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente

Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten

Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala

Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln

Optisch durchlaufende Bandverlegung möglich

Materialien und Oberflächen

Frontschiene aus Aluminium-Strangpressprofil

Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig

Anschlusskasten aus verzinktem Stahlblech

Endplatten und Endwinkel aus Aluminium

Lippendichtung aus Evoprene

Auskleidung aus Mineralwolle und geschlossen zelligem Vinylschaum

Frontschiene eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet, Farbton nach RAL CLASSIC

Luftleitelemente ähnlich RAL 9005, schwarz

G: Luftleitelemente ähnlich RAL 9006, grau

W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s

Nach EN 13501, Baustoffklasse A1, nicht brennbar

RAL-Gütezeichen RAL-GZ 388

Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008

Inert gegenüber Pilz- und Bakterienwachstum

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet RAL 9010, reinweiß, GE 50

P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30

P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70

Technische Daten

Nennlängen: 600 – 2000 mm in 100-mm-Schritten

Frontschiene: 1- oder 2-schlitzig

Minimaler Volumenstrom bei Δt_z = -10 K: 5 l/s oder 17 m³/h

Maximaler Volumenstrom bei L_WA ≅ 50 dB(A): 84 l/s oder 302 m³/h

Zulufttemperaturdifferenz: -10 bis +10 K

Auslegungsdaten

q_v [m³/h]

Δp_t[Pa]

L_WA[dB(A)]

PL18
PL18	–	1	–	S	–	SF	–	HS	/	1200 × 1000 × 98 × 21	/	2	–	D	–	LS	–	L	–	RI	/	AS	/	B00	/	EA	/	P1 - RAL 9016	/	W
\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8		9		10		11		12		13		14		15		16

1 Serie
PL18 Schlitzdurchlass PURELINE18

2 Anzahl Luftschlitze
1, 2

3 Anlage
S Zuluft
E Abluft (Standard ohne Luftleitelemente)
E1 Abluft (mit Luftleitelementen)

4 Variante
DF Frontschiene mit Klemmfeder (nur mit B00)
DS Frontschiene mit Schraubzubehör (nur mit B00)
CD Überströmschiene
BD Blindschiene
PB nur Anschlusskasten
PF Anschlusskasten und Frontschiene mit fester Verbindung
SF Anschlusskasten und Frontschiene mit lösbarer Verbindung (nur mit B00)

5 Anschlusskastenvariante
HS symmetrisch, mit horizontalem Anschluss
VS symmetrisch, mit vertikalem Anschluss
HA asymmetrisch, mit horizontalem Anschluss

6 Nenngröße [mm]
Frontschienenlänge × Anschlusskastenlänge × Stutzendurchmesser

Frontschienenlänge
600 – 2000

Anschlusskastenlänge
600 – 2000 (in 100-mm-Schritten)

Stutzendurchmesser
78 (bei 1 Luftschlitz)
98 (bei 1 oder 2 Luftschlitzen)
123 (bei 2 Luftschlitzen)

Halsverlängerung y
0, 21, 46, 71, 96, 120

7 Anzahl Anschlussstutzen
1 (bis Anschlusskastenlänge 1200 mm)
2 (ab Anschlusskastenlänge 900 mm)

8 Drosselelement zum Volumenstromabgleich
Keine Eintragung: ohne Drosselelement
D mit Drosselelement

9 Lippendichtung
Keine Eintragung: ohne Lippendichtung
LS mit Lippendichtung

10 Auskleidung
Keine Eintragung: ohne Auskleidung
L mit Auskleidung

11 Position Anschlusskasten
Keine Eintragung: mittig
LE links
Rl rechts

12 Einstellung Luftströmung
Keine Eintragung: wechselseitig horizontal
AS wechselseitig schräg
HL horizontal links
HR horizontal rechts
V vertikal

13 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

14 Endabschlüsse
Keine Eintragung: ohne Endabschlüsse
EP Endplatte
EA Endwinkel
Für Schlitzdurchlassbänder separat bestellen

15 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

16 Farbe Luftleitelemente
Keine Eintragung: ähnlich RAL 9005 (tiefschwarz)
W ähnlich RAL 9010 (reinweiß)
G ähnlich RAL 9006 (weißaluminium)

Bestellbeispiel: PL18-1-S-PF-HS/1200×1200×98/1

Serie	PURELINE18
Anzahl Luftschlitze	1
Anlage	Zuluft
Variante	mit fester Verbindung zwischen Anschlusskasten und Frontschiene
Anschlusskastenvariante	symmetrisch, mit horizontalem Anschluss
Nenngröße [mm]	Frontschienenlänge 1200, Anschlusskastenlänge 1200, Stutzendurchmesser 98
Anzahl Anschlussstutzen	1
Drosselelement zum Volumenstromabgleich	ohne Drosselelement
Lippendichtung	ohne Lippendichtung
Auskleidung	ohne Auskleidung
Position Anschlusskasten	mittig
Einstellung Luftströmung	wechselseitig horizontal
Randverbreiterung Frontschiene	ohne Randverbreiterung
Endabschlüsse	ohne Endabschlüsse
Oberfläche	eloxiert, E6-C-0 (farblos)
Farbe Luftleitelemente	ähnlich RAL 9005 (tiefschwarz)

PL18
PL18	–	1	–		–	CS	/	100 × 100 × 90	/	B00	/	P1 - RAL 9016	/	W
\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8

1 Serie
PL18 Schlitzdurchlass PURELINE18

2 Anzahl Luftschlitze
1, 2

3 Anlage
S Zuluft
E Abluft (Standard ohne Luftleitelemente)
E1 Abluft (mit Luftleitelementen)

4 Variante
CS Eckstück

5 Abmessungen
Schenkelmaß E [mm]
100 – 300 (in mm-Schritten)

Schenkelmaß F [mm]
100 – 300 (in mm-Schritten)

Winkel [°]
45 – 175 (in °-Schritten)

6 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

7 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

8 Farbe Luftleitelemente
Keine Eintragung: ähnlich RAL 9005 (tiefschwarz)
W ähnlich RAL 9010 (reinweiß)
G ähnlich RAL 9006 (weißaluminium)

PL18
PL18	–	EA	/	2	–	B00	/	P1 - RAL 9016
\|		\|		\|		\|		\|
1		2		3		4		5

1 Serie
PL18 Schlitzdurchlass PURELINE18

2 Variante
EP 1 Paar Endplatten
EA 1 Paar Endwinkel
KEY 1 Einstellschlüssel PURELINE 18

3 Anzahl Luftschlitze
1, 2

4 Randverbreiterung
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

5 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

Produktdetails

PL-Anschlusskasten links, Mitte, rechts

Einbau und Inbetriebnahme

Räume bis ca. 4 m Höhe (Unterkante Decke)
Deckenbündiger Einbau
Luftleitungsanschluss horizontal oder vertikal
Frontschienen mit kürzerem Anschlusskasten und Blinddurchlässe verfügen über eine rückseitige Schlitzabdeckung
Zur Bandverlegung Frontschienen durch Führungslaschen miteinander verbinden
Gegebenenfalls Volumenstromabgleich am Drosselelement vornehmen
Geeignetes Befestigungsmaterial zur Befestigung der Schlitzdurchlässe muss bauseitig beigestellt werden

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails.

Downloads

Produktinfos

Deckenverschmutzung bei neuen Schlitzdurchlässen kaum noch sichtbar

PURELINE_HLH_06_2017_HLH_06-2017_pdf 650 KB pdf
Produktdatenblatt Pureline18

PURELINE18_PD_2024_06_25_DE_de Produktdatenblatt 1.1 MB pdf

Broschüren

Die saubere Lösung! Pureline Schlitzdurchlass

SF_2021_02_PURELINE_DE_de_web Broschüre 790 KB pdf

Zertifikate

Hygiene-Konformitätserklärung Serie PL18

PL18_HC_2024_05_DE_de Hygienezertifikat 1.2 MB pdf
Nicht-CE-Herstellererklärung PL18

PL18_MDnotCE_2022_01_26_14_41_00_DE_de Herstellererklärung 1.2 MB pdf

Betriebsanleitungen

Montageanleitung PURELINE18

PL18_IM_A00000063831_V2_2024_02_DE_de Montageanleitung 2.3 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

PURELINE18

Besonders schmale Frontschiene in zahlreichen Varianten und Luftführungseinstellungen für vielfältige Einbausituationen

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Produktdetails

Downloads

Produktinfos

Deckenverschmutzung bei neuen Schlitzdurchlässen kaum noch sichtbar

Produktdatenblatt Pureline18

Broschüren

Die saubere Lösung! Pureline Schlitzdurchlass

Zertifikate

Hygiene-Konformitätserklärung Serie PL18

Nicht-CE-Herstellererklärung PL18

Betriebsanleitungen

Montageanleitung PURELINE18

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
