BUDN - Volumenstrom MP/Modbus/BACnet

–

Artikelnummer

Typ

Artikelnummer

Typ

VVS-Regelgeräte

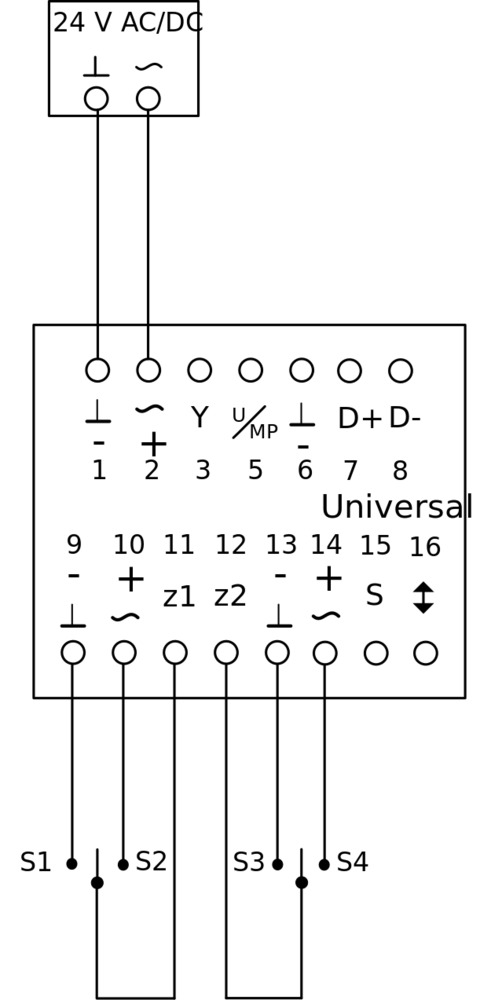

①

②

③

dynamischer Transmittertyp, lageunabhängig

1,5 W

2 VA plus angeschlossenem VST-Antrieb

I_max 20 A @ 5 ms

AC/DC Versorgung durch Regler, PP-Link VST-Antrieb

Modbus RTU*, BACnet MS/TP, MP-Bus

Baudrate: 9600, 19200, 38400*, 76800, 115200;

Adresse: 1*,2,3 – 247;

Parity: 1-8-N-2*, 1-8-N-1, 1-8-E-1, 1-8-O-1;

Anzahl der Knoten: Max. 32 (ohne Repeater)

Abschlusswiderstand: 120 Ω;

Baudrate: 9600, 19200, 38400*, 76800, 115200;

Adresse: 1*,2,3 – 127;

Anzahl der Knoten: Max. 32, (ohne Repeater)

Abschlusswiderstand: 120 Ω;

Bauseits erforderlich: durch TROX FlowCheck App

0 – 10 V, 2 – 10 V
Eingangswiderstand 100 kΩ

0 – 10 V, 2 – 10 V, max. 0,5 mA

1 W

2 VA

0,4 W

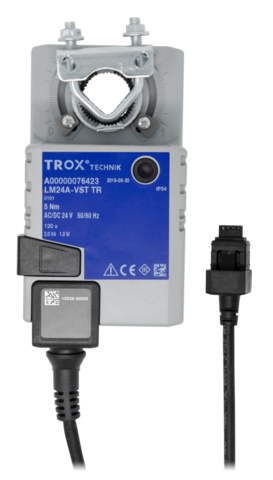

5 Nm

120 s/90°

IP 54

0,56 kg

2 W

4 VA

0,4 W

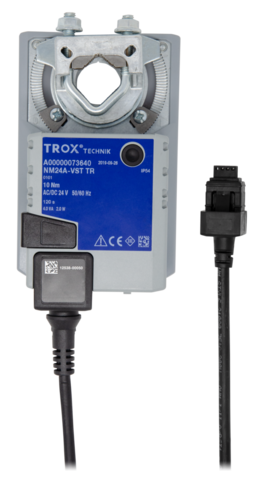

10 Nm

120 s/90°

IP 54

0,78 kg

2 W

4 VA

0,4 W

20 Nm

120 s/90°

IP 54

0,98 kg

TROX FlowCheck App

PC-Tool

ZTH-EU

nein

ja

Sollwert zwischen

q_vmin/Δp_min (Reg. Adr. 105) und

q_vmax/Δp_max (Reg. Adr. 106).

(*1) (*2) (*3) (*4)

0 – 10.000

Werkseinstellung: 0

%

Zwangssteuerung

Überschreibt den Sollwert mit einer Zwangssteuerung.

0: keine

1: AUF

2: ZU

3: q_vmin/Δp_min

5: q_vmax/Δp_max

Werkseinstellung: keine

–

Befehlsauslösung

Auslösen von Funktionen für den Service und für Testzwecke. Befehl endet automatisch mit 0.

0: keine

1: Adaptieren

3: Synchronisation

Werkseinstellung: keine

–

Antriebstyp

(*5)

0: Antrieb nicht angeschlossen/nicht bekannt

1: Stellantrieb Luft/Wasser mit/ohne Sicherheitsfunktion

2: Volumenstromregler VAV/EPIV

3: Brandschutzklappe

4: Energy Valve

5: 6way EPIV

–

Aktuelle Klappenposition gem. mechanischer Grenzen.

(*5)

0 – 10.000

%

Klappenwinkel gem. Winkelbereichs.

(*5)

0 – 9.600

°

Relativer Volumenstrom bezogen auf q_vnom (Reg. Adr. 110).

(*6)

0 – 15.000

%

Absoluter Volumenstrom

(*6)

0 – q_vnom

m³/h

Sensorwert (Spannung, Widerstand, Schalter)

Wert abhängig von der Einstellung des Sensortyps (Reg. Adr. 107).

0 – 65.535

mV,

Ω,

0/1,

–

–

–

Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).

(Lowword) < 16 von 32 bit.

(*6)

0 – 500.000.000

UnitSel

Absoluter Volumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117).

(Highword) > 16 von 32 bit.

(*6)

0 – 500.000.000

UnitSel

Analoger Sollwert

Zeigt den Sollwert in % bei analoger Ansteuerung an. Ist aktiv, wenn Reg. Adr. 118 = 0 (analog).

0 – 10.000

%

Relativer Differenzdruck

Nach Anwendungsfall. gem. (Reg. Adr. 128.).

0 – 20.000

%

Absoluter Differenzdruck

-1.000 – 15.000

[Pa]

–

–

–

Absoluter Differenzdruck in gewählter Einheit (Reg. Adr. 145)

(Lowword) < 16 von 32 bit.

-10.000.000 – 100.000.000

UnitSel

Absoluter Differenzdruck in ausgewählter Einheit gem. (Reg. Adr. 145)

(Highword) > 16 von 32 bit.

-10.000.000 – 100.000.000

UnitSel

Bus Abschlusswiderstand

Gibt Auskunft, ob der Abschlusswiderstand (120 Ω) aktiv oder deaktiv ist.

Kann nur über Servicetools eingestellt werden.

0: nicht aktiv

1: aktiv

Werkseinstellung: nicht aktiv

–

Seriennummer Teil 1

Beispiel: 00839-31324-064-008.

1^st part: 00839

2^st part: 31324

3^st part: 008

–

–

Seriennummer Teil 2

–

–

Seriennummer Teil 3

–

–

Firmware Version

Beispiel: 101, Version 01.01.

–

–

Fehlfunktionen und Service Information –

automatischer Reset, wenn Status behoben.

Bit 0: –

Bit 1: mechanischer Stellweg überschritten

Bit 2: Antrieb kann nicht bewegt werden (z. B. mech. Überlast)

Bit 3: –

Bit 4: Fehler des dP-Fühlers

Bit 5: Rückluftstrom erkannt

Bit 6: Volumenstrom nicht erreicht

Bit 7: Durchfluss in Geschlossen-Stellung

Bit 8: interne Aktivität (z. B. Testlauf, Adaption)

Bit 9: Getriebeausrastung aktiv

Bit 10: Busüberwachung ausgelöst

Bit 11: Antrieb passt nicht zur Anwendung

Bit 12: Drucksensor falsch angeschlossen

Bit 13: Drucksensor nicht erreicht

Bit 14: Fehler dP Sensor außerhalb des Messbereichs

–

Einstellung Arbeitsbereich q_vmin/Δp_min

Bedingungen: q_vmin/Δp_min < q_vmax/Δp_max.

Vmax im Bereich 0 – 100 % von q_vnom/Δp_nenn

0 – q_vmax/Δp_max

%

Einstellung Arbeitsbereich q_vmax/Δp_max

Bedingungen: q_vmax/Δp_max < q_vmin/Δp_min

Vmax im Bereich 20 – 100 % von q_vnom/Δp_nenn

2.000 – 10.000

%

Art des Sensors

Wenn Reg. Adr. 118 = 0 (Analog), dann Reg. Adr. 107 = 1 (Aktiv) für mV.

0: kein

1: aktiv

2: passiv

3: –

4: Schalter

Werkseinstellung: kein

–

Busausfallüberwachung

Bei Busausfall fährt der Antrieb in eine hier vorgegebene Position.

Die Position ist mech. begrenzt, q_vmin/Δp_min und q_vmax/Δp_max haben keinen Einfluss.

Auslösung, wenn in vorgebener Zeit Reg. Adr. 109 keine Änderung in Reg. Adr. 1 oder Reg. Adr. 2 stattfindet.

Anzeige der Auslösung in Reg. Adr. 104.

Im Hybrid-Modus ist die Busausfallaktivierung deaktiviert.

Busausfallzeit: gem. Reg. Adr. 109

0 – 10.000

Werkseinstellung: 0

%

Zeit bis zur Auslösung der Busausfallüberwachung

Wenn Reg. 108 ≠ 0, dann ist automatisch zunächst Reg. 108 = 120 s.

0 – 3.600

0: deaktiv

Werkseinstellung: deaktiv

s

Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)

(Lowword) < 16 von 32 bit.

0 – 60.000.000

UnitSel

Nennvolumenstrom in gewählter Volumenstromeinheit gem. (Reg. Adr. 117)

(Highword) > 16 von 32 bit.

0 – 60.000.000

UnitSel

–

–

–

–

–

–

Steuerungsmodus

0: Positionsregelung (Open Loop)

1: Volumenstromregelung

Werkseinstellung: Volumenstromregelung

–

Auswahl der Einheit –

Auswahl der Einheit für Reg. Adr. 11 und 12.

0: –

1: m³/h

2: l/s

3: –

4: –

5: –

6: cfm

-

Sollwertvorgabe

Wenn Reg. Adr. 118 = 0 (analog), dann Reg. Adr. 12 = aktiv.

Wenn Reg. Adr. 118 = 1 (Bus), dann Reg. Adr. 1 = aktiv.

0: analog (0 – 10 V, 2 – 10 V)

1: Bus (Modbus, BACnet, MP-Bus)

Werkseinstellung: analog

–

Druck-Betriebsart

Nur für VRU-M1R-M/B TR.

0: negativer Druck

1: positiver Druck

–

–

–

–

–

–

–

–

–

Raumdruckkaskadenfreigabe

Nur verfügbar wenn, Reg. Adr. 124 = 0 (Volumenstromregelung) oder 2 (Raumdruckregelung).

0: deaktiv

1: aktiv

2: schnell aktiv (nur bei VRU-M1R-M/B TR)

Anwendungen

0: Volumenstromregelung

1: Druckregelung

2: Raumdruckregelung

3: Duchflussmessung

Anlagenhöhe

0 – 3.000

Werkseinstellung: 0

m

Nenndifferenzdruck in der gewählten Einheit gem. (Reg. Adr. 145)

Mehr Infor. in (Reg. Adr. 128).

D3: 0 – 50000

M1: 0 – 60000

M1R: 0 – 60000

UnitSel

–

–

–

Nenndifferenzdruck in Pa

Wenn Reg. Adr. 124 = 0 (Volumenstromregelung), dann Adr. Reg. 110 als q_vnom.

Wenn Reg. Adr. 124 = 1 (Druckregelung) oder 2 (Raumdruckregelung), dann ist das Maximung durch den Diff. Druck gegeben.

D3: 0 – 500

M1: 0 – 600

M1R: 0 – 750

Pa

Auswahl der Druckeinheit

Die ausgewählte Einheit wird in (Reg. Adr. 126) angezeigt.

0: Pascal

1: –

2: Wassersäule

Werkseinstellung: Pascal

–

11.06.2020

329

01.02.0001

10.02.0000

12

Data Sharing – ReadProperty-B (DS-RP-B)
Data Sharing – ReadPropertyMultiple-B (DS-RPM-B)
Data Sharing – WriteProperty-B (DS-WP-B)
Data Sharing – WritePropertyMultiple-B (DS-WPM-B)
Data Sharing – COV-B (DS-COV-B)
Device Management – DynamicDeviceBinding-B (DM-DDB-B)
Device Management – DynamicObjectBinding-B (DM-DOB-B)
Device Management – DeviceCommunicationControl-B (DM-DCC-B)

Object type

Optional properties

Writeable properties

Analog Input [AI]

Description
COV Increment

COV Increment

Analog Output [AO]

Description
COV Increment

Present Value
COV Increment
Relinquish Default

Analog Value [AV]

Description

COV Increment

Present Value

COV Increment

Binary Input [BI]

Description
Active Text
Inactive Text

Device

Description
Location
Active COV Subscriptions
Max Master
Max Info Frames
Profile Name

Object Identifier
Object Name
Location
Description
APDU Timeout (1000 – 60000)
Number Of APDU Retries (0 – 10)
Max Master (1 – 127)
Max Info Frames (1 – 255)

Multi-state Input [MI]

Description
State Text

Multi-state Output [MO]

Description
State Text

Present Value
Relinquish Default

Multi-state Value [MV]

Description
State Text

Present Value (if marked)

Device [Inst.Nr]

0 – 4.194.302

Werkseinstellung: 1

Klappenposition in %

Status Flags: (*1), (*2)

0 – 100

0.01 – 100

Werkseinstellung: 1

Absolute Position in °

Winkelstellung entsprechend dem gesamten Rotationsbereich.

Status Flags: (*1), (*2)

0 – max. Winkel

0.01 – 90

Werkseinstellung: 1

Analoger Sollwert in %

Zeigt den analogen Sollwert je nach ausgewählter Anw. Durchfluss, Druck, Klappenstellung gem. ApplicationSel MV[2] an.
Wenn Sollwertvorgabe in SpSource MV[122] = 1 (Analog), dann SpAnalog AI[6] = aktiv.
Der analoge Sollwert wird durch Min AV[97] und Max AV[98] begrenzt.


Status Flags: (*1), (*3)

0 – 100

0.01 – 100

Werkseinstellung: 1

AI[9]

Relativer Differenzdruck in % bezogen auf DeltaPnom_Pa AV[122]

0 – 150

0.01 – 150

Werkseinstellung: 1

Relativer Volumenstrom in % bezogen auf Vnom_m3h AV[112]

Status Flags: (*4)

0 – 150

0.01 – 150

Werkseinstellung: 1

AI[12]

Absoluter Volumenstrom in m³/h

Status Flags: (*4)

0 – 60.000

1 – 60.000

Werkseinstellung: 10

AI[18]

Absoluter Differenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127]

-10.000 – 100.000

0.001 – 100.000

Werkseinstellung: 1

Absoluter Volumenstrom in ausgewählter Einheit gem. UnitSelAirFlow MV[121]

Status Flags: (*4)

0 – 500.000

0.01 – 500.000

Werkseinstellung: 1

Sensor 1 als Analogwert


Wenn Sensor1Type MV[220] = 2 (aktiv), dann Anzeige = Analogwert in 0 – 10 V.

Wenn Sensor1Type MV[220] = 3 (passiv), dann Anzeige = Widerstandswert.

Wenn RmPCaskade MV[10] = 2 (freigegeben) oder 3 (schnell freigegeben), dann ist der Sensoreingang nicht verfügbar.


Status Flags: (*5)

0 – 65535

0.01 – 1000

Werkseinstellung: 1

AI[29]

Absoluter Differenzdruck in Pa

0 – 600

0.01 – 600

Werkseinstellung: 10

Relativer Sollwert in %

Der rel. Sollwert ist abhängig von der Anwendung (Durchfluss/Druck/Klappenposition).
Wenn SpSource MV[122] = 2 (Bus), dann SpRel AO[1] = aktiv.
Der analoge Sollwert wird durch Min AV[97] und Max AV[98] begrenzt.

Status Flags: (*1), (*2)

0 – 100

Werkseinstellung: 0

0.01 – 100

Werkseinstellung: 1

Minimaler Sollwert in % (q_vmin/P_min)

Bedingung:

q_vmin/Δp_min < q_vmax/Δp_max

q_vmin/Δp_min im Bereich 0 – 100 & q_vnom/Δp_nom

0 – q_vmax/Δp_max

0.01 – 100

Werkseinstellung: 1

Maximaler Sollwert in % (q_vmax/P_max)

Bedingung:

q_vmax/Δp_max > q_vmin/Δp_min

q_vmax/P_max im Bereich 20 – 100 % von q_vnom/P_nom

q_vmin/Δp – 100

0.01 – 100

Werkseinstellung: 1

AV[112]

Nennvolumenstrom in m³/h

0 – 50.000

0.01 – 50.000

Werkseinstellung: 1

AV[119]

Nennvolumenstrom in ausgewählter Einheit gem. UnitSel MV[121]

0 – 250.000

0.01 – 1.000:

Werkseinstellung: 1

AV[120]

Anlagenhöhe in Meter über Meeresspiegel

0 – 3.000

1 – 3.000

Werkseinstellung: 10

AV[122]

Nenndifferenzdruck in Pa

Der Nenndifferenzdruck in abhängig vom ausgewählten Drucksensor (D3, M1, M1R).

Je nach gewählter Anwendung dient der Nenndifferenzdruck als dp@Vnom oder als max. Druckbegrenzung

Wenn ApplicationSel MV[2] = 1 (Durchflussregelung), dann Anzeige = Nenndifferenzdruck

Wenn ApplicationSel MV[2] = 2 (Druckregelung) oder 3 (Raumdruckregelung), dann Anzeige = max Druckbegrenzung

D3: 0 – 500

M1: 0 – 600

M1R: 0 – 75

1 – 600

Werkseinstellung: 1

AV[129]

Nenndifferenzdruck in ausgewählter Einheit gem. UnitSelPressure MV[127]

Mehr Infos: Siehe AV[122].

0.01 – 1000

Werkseinstellung: 1

Zeit bis zur Auslösung der Busausfallüberwachung in s

Wenn BusWatchdog AV[130] ≠ 0, dann Überwachung von SpRel AO[1] und Override MO[1] auf Änderung.
Wenn Änderungen bei SpRel AO[1] und Override MO[1], dann Rücksetzen der Busausfallüberwachung.
Wenn SpSource MV[122] = 1 (Analog), dann berücksichtigt BusWatchdog AV[130] nur Override MO[1].

0 – 3600 s

Werkseinstellung: 0 (Busausfallüberwachung deaktiviert)

0.01 – 1000

Werkseinstellung: 1

Schalterzustand des Schalters am Sensoreingang

Wenn SenType MV[220] = 5 (Schalter), dann ist Sens1Switch BI[20] = aktiv.

Status Flags: (*6)

0: Inactive

1: Active

–

Abschlusswiderstand

Zeigt an, ob der Abschlusswiderstand (120 Ω) über die Service Tools aktiviert wurde.

0: deaktiviert

1: aktiviert

–

Sammelstatus

Fasst den Status der Objekte zusammen:

"StatusSensor" MI[103]
"StatusFlow" MI[104]
"StatusActuator" MI[106]
"StatusPressure" MI[109]
"StatusDevice" MI[110]

ungleich 1: OK

1: nicht OK

–

MV [10]

Raumdruckkaskade

Wenn RmPCascade MV[10] = 2 (aktiv) oder 3 (aktiv schnell), dann ist Sensor1 Eingang für die Raumkaskade (0 – 10 V).

Wenn ApplicationSel MV[2] =1 (Volumenstromregelung) oder 3 (Raumdruckregelung), dann RmPCascade MV [10] = aktiv.

Status Flags: (*7)

1: deaktiv

2: aktiv

3: aktiv schnell (nur bei M1R)

–

MI[100]

Interner Status

1: keine

2: –

3: Adaption

4: Synchronisation

–

MI[103]

Status des Differenzdrucksensors

Wenn Status Ende = automatisches Zurücksetzen

1: ok

2: dP Sensor nicht ok

3: dP Sensor außerhalb des Messbereichs

4: dP Sensor falsch verbunden

–

MI[104]

Status Volumenstrom

Wenn Volumenstrom nicht innerhalb 600 s vorhanden, dann StatusFlow MI[104] = 3.

1: ok

2: –

3: kein Luftstrom erkannt

–

MI[106]

Status des Antriebs

Status Flags: (*2)

1: ok

2: Antrieb kann nicht bewegt werden

3: Getriebeausrastung aktiv

4: Mechanischer Stellweg überschritten

5: Antrieb passt nicht zur Anwendung

–

MI[109]

Status Differenzdruckes

Wenn Differenzdruck nicht innerhalb 180 s vorhanden, dann StatusPressure MI[109] = 3.

1: ok

2: –

3: Druck nicht erreicht

–

MI[110]

Status des Geräts bei Busüberwachung

Entsprechend BusWatchdog AV[130].

1: ok

2: Busausfallüberwachung aktiviert

–

MO[1]

Zwangssteuerung

Überschreibt den Sollwert mit einem Zwangsbefehl.

Status Flags: (*8)

1: Keine

2: AUF

3: ZU

4: q_vmin/Δpmin

5: –

6: q_vmax/Δpmax

Werkseinstellung: Keine (1)

–

MV[2]

Anzeige der Anwendung

VRU-D3-M/B TR, VRU-M1-M/B TR

- Durchflussregelung
- Druckregelung
- Druchflussmessung

VRU-M1R-M/B TR
- Raumdruckregelung

1: Durchflussregelung

2: Druckregelung

3: Raumdruckregelung

4: Durchflussmessung

–

MV[100]

Steuermodus

Status Flags: (*9)

1: PosCtrl

2: FlowCtrl

Werkseinstellung: FlowCtrl

–

MV[102]

Betriebsart

Nur für VRU-M1R-BAC relevant.

Status Flags: (*10)

1: negativer Druck

2: positver Druck

–

MV[120]

Testfunktionen auslösen

Status Flags: (*2)

1: keine

2: Adaption

3: –

4: Zurücksetzen

Werkseinstellung: keine

–

MV[121]

Auswahl der Volumenstromeinheit

Die ausgewählte Einheit wird in AI[19] und AV[104] angezeigt

1: –

2: m³/h

3: l/s

4: –

5: –

6: –

7: cfm

–

MV[122]

Auswahl der Sollwertvorgabe

Wenn SpSource MV[122] = 1 (analog), dann SpAnalog AI[6] = aktiv.

Wenn SpSource MV[122] = 2 (Bus), dann SpRel AO [1] = aktiv.

1: analog (0 – 10 V, 2 – 10 V)

2: Bus (Modbus, BACnet, MP-Bus)

Werkseinstellung: analog

–

MV[127]

Auswahl der Druckeinheit

Die ausgewählte Einheit wird in DeltaP_UnitSel AI[18] und DeltaPnom_UnitSel AV[129] angezeigt.

1: Pascal

3: Wassersäule

Werkseinstellung: Pascal

–

MV[128]

Auswahl Temperatureinheit

Die gewählte Einheit steht in AI[20].

1: K

2: °C

3: °F

Werkseinstellung: °C (2)

–

MV[220]

Festlegung des Sensortyps

Wenn Sens1Type MV[220] = 2 (Active) oder 3 (Passive), dann Sens1Analog AI[20] aktiv.

Wenn Sens1Type MV [220] = 5 (Switch), dann Sens1Schalter BI[20] aktiv.

1: keine

2: aktiver Sensor (im Hybridbetrieb)

3: passiver Sensor

4: –

5: Schalter

Werkseinstellung: keine

–
