Regler TROX UNIVERSAL

TROX UNIVERSAL Regler mit integriertem EM-V






EM-V

Volumenstrommessung für TROX UNIVERSAL Druckregler

Erweiterungsmodul zur parallelen Erfassung von Volumenströmen in Druckregelkreisen


  • Ermöglicht die Erfassung des Volumenstromistwerts von TROX UNIVERSAL Kanaldruck- und Raumdruckreglern
  • Automatische Erkennung und Nutzung durch den Regler

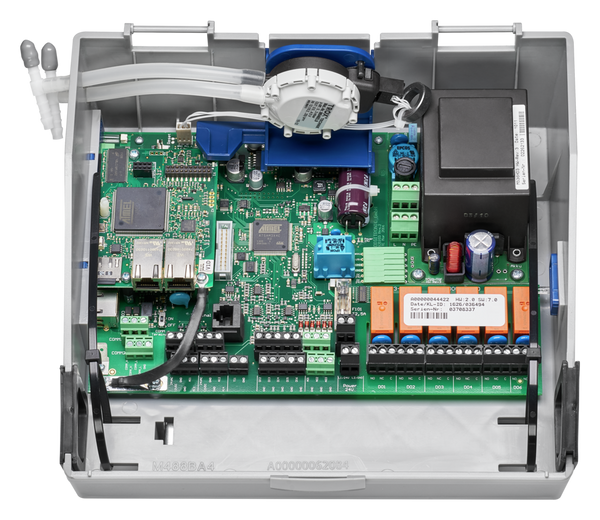

  • Erweiterungsmodul wird in das Gehäuse des TROX UNIVERSAL Reglers integriert
  • Modul eingeschränkt nachrüstbar

Allgemeine Informationen

Anwendung

  • TROX Erweiterungsmodul für TROX UNIVERSAL Druckregler
  • Volumenstrommessung an Regelgeräten für Kanal- und Raumdruckregelung mit Regelkomponente TROX UNIVERSAL
  • Messung von Zuluft und sauberer, verschmutzter bzw. kontaminierter Abluft
  • Volumenstromistwert am TROX UNIVERSAL Regler als Analogsignal verfügbar
  • Optional bei Einsatz von Erweiterungsmodulen mit digitaler Busschnittstelle:
    • Volumenstromistwert auch als Netzwerkdatenpunkt verfügbar
  • Erweiterungsmodul zum werkseitigen Einbau geeignet


Besondere Merkmale

  • Druckregelung und Volumenstrommessung in einer elektronischen Einheit
  • Keine zusätzliche elektronische Komponente zur Volumenstromerfassung erforderlich


Bauteile und Eigenschaften

  • Wirkdrucktransmitter mit statischem Messprinzip
  • Anschlussleitung zum Anschluss an die Reglerplatine TCU3
  • Schlauchenden am Wirkdrucktransmitter
  • T-Stücke und Schlauchstücke zur Verbindung des Wirkdrucktransmitters mit dem Wirkdrucksensor am Regelgerät


Konstruktionsmerkmale

  • Abmessungen und Befestigung passend zum TROX UNIVERSAL Reglergehäuse
  • Kunststoffhalter für Wirkdrucktransmitter in 2 Positionen einbaubar
  • Die Einbaulage des Wirkdrucktransmitters ist damit um 90° anpassbar (im Gegensatz zur Einbaulage des Reglergehäuses)
  • Steckverbinder zum elektrischen Anschluss an den TROX UNIVERSAL Regler


Ergänzende Produkte

  • Konfigurationssoftware EasyConnect
  • Erweiterungsmodul EM-AUTOZERO für automatischen Nullpunktabgleich der Volumenstrommessstelle
  • Erweiterungsmodul EM-BAC-MOD oder EM-IP zur Weitergabe des Volumenstromistwerts am Druckregler über ein Bussystem


Inbetriebnahme

  • Bei werkseitiger Ausrüstung des Regelgerätes mit EM-V:
  • Betriebsbereit eingebaut und konfiguriert
  • Bei Nachrüstung:
  • Einbau und Verschlauchung mit Wirkdrucksensor am Regelgerät erforderlich
  • Aktivierung der Volumenstrommessung mit EasyConnect Konfigurationssoftware erforderlich

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

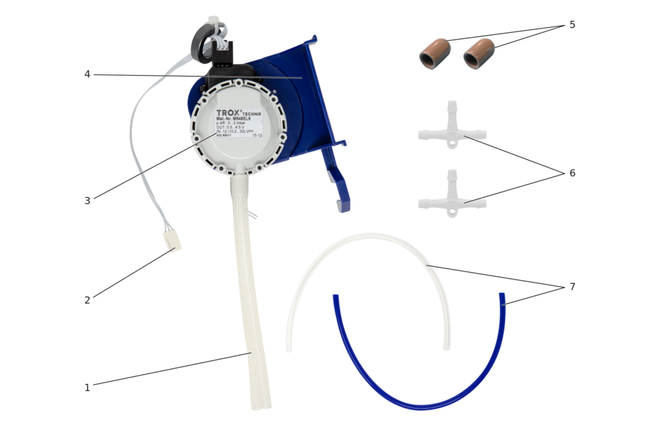

1: Wirkdrucktransmitter-Anschlussschläuche

2: Anschlussstecker für Reglerplatine TCU3

3: Wirkdrucktransmitter

4: Halter mit 2 alternativen Befestigungspositionen für Einbau in Reglergehäuse (wählbare Einbaulage)

5: Abdeckkläppchen für offene T-Stück-Anschlüsse

6: T-Stücke zur Verbindung Wirkdrucktransmitter-Anschlüsse (1) mit Schlauch zum Wirdrucksensor des Regelgerätes (7)

7: Schläuche zum Anschluss an die Sensoreinheit im Regelgerät

Der statische Wirkdrucktransmitter des Erweiterungsmoduls EM-V wird pneumatisch über die Verschlauchung mit dem Wirkdrucksensor des Regelgerätes und elektrisch mit der Reglerplatine TCU3 des TROX UNIVERSAL Reglers verbunden. Mit der bei Auslieferung in der Regelkomponente hinterlegten Gerätekonstante (C-Wert) des Druckregelgerätes kann über den Wirkdruck, der am Wirkdrucktransmitter erfasst wird, der zugehörige Volumenstromistwert ermittelt werden. Der Volumenstromistwert wird als analoges Ausgangssignal oder als Netzwerkdatenpunkt (optional) am TROX UNIVERSAL Regler zur Verfügung gestellt.

Technische Daten EM-V






Ausschreibungstext

Erweiterungsmodul für die parallele Istwerterfassung des Volumenstroms bei Kanaldruck- oder Raumdruckregelfunktion mit TROX UNIVERSAL Regler. Das Erweiterungsmodul beinhaltet einen Wirkdrucktransmitter mit Anschluss und Unterstützung durch die Reglerplatine TCU3 und ermöglicht somit die Bereitstellung eines Analogsignals für den aktuell im Druckregelgerät am Wirkdrucksensor erfassten Istvolumenstrom.




Besondere Merkmale

  • Druckregelung und Volumenstrommessung in einer elektronischen Einheit
  • Keine zusätzliche elektronische Komponente zur Volumenstromerfassung erforderlich


Technische Daten

  • Wirkdrucktransmitter mit statischem Messprinzip
  • Versorgungs- und Signalspannung passend zur Reglerplatine TCU3 des TROX UNIVERSAL Reglers
  • Volumenstromistwert am TROX UNIVERSAL Regler als Analogsignal verfügbar
  • Volumenstromistwert kann über zusätzliches Erweiterungsmodul auch als Netzwerkdatenpunkt verfügbar gemacht werden
EM – V
||
12
1 Serie
EM Erweiterungsmodul

2 Variante
V für Volumenstrommessung am Druckregler (nur für TROX UNIVERSAL Regler)Hinweis:
Dies ist der Bestellschlüssel zur Nachrüstung des Erweiterungsmoduls in ein VVS-Regelgerät.
In der Regel wird das Erweiterungsmodul bei der Erstbestellung des VVS-Regelgerätes über den Bestellschlüssel des Grundgerätes unter dem Abschnitt Erweiterung der Anbauteile mit dem Bestellschlüsselkürzel V festgelegt.

Einbaudetails

  • Einbaudetails

Inbetriebnahme bei werkseitiger Vorbereitung


  • Bei Bestellung des TROX UNIVERAL Druckreglers mit Erweiterungsmodul EM-V ist das Modul werkseitig eingebaut, verschlaucht, elektrisch angeschlossen und betriebsbereit.
  • Bauseits manuellen Nullpunktabgleich im Rahmen der Inbetriebnahme einplanen


Einbau und Inbetriebnahme bei Nachrüstung


  • TROX UNIVERSAL Regler spannungsfrei schalten
  • Erweiterungsmodul EM-V einbauen und Anschlussleitung auf Reglerplatine TCU3 einstecken. Vorgeschriebene Einbaulage des Erweiterungsmoduls (Wirkdrucktransmitter) beachten
  • Erweiterungsmodul mit beigelegten Schläuchen an Wirkdrucksensor des Regelgerätes anschließen
  • Funktion Voumenstrommessung mit Konfigurationssoftware EasyConnect aktivieren
  • Nullpunktabgleich des Wirkdrucktransmitters mit Konfigurationssoftware EasyConnect durchführen (nur wenn kein EM-AUTOZERO verwendet wird)
  • Jährlichen Nullpunktabgleich beachten oder Erweiterungsmodul EM-AUTOZERO zur Reduzierung des Wartungsaufwands verwenden



Downloads

Produktinfos

  • Produktdatenblatt EM-V

    EM-V_PD_2024_03_01_DE_de Produktdatenblatt 210 KB pdf

Betriebsanleitungen

  • EM-V Manual

    EM-V_IM_3937602_V2_2023_09 1.2 MB pdf
