XK | TROX HESCO Schweiz AG

Strömungsoptimierter Kulissenrahmen

Schalldämpferkulisse mit hoher Einfügungsdämpfung mit breitbandiger Dämpfung auch im hochfrequenten Bereich

Schalldämpferkulissen, als Einbausatz für lufttechnische Anlagen

Dämpfungswirkung durch Absorption
Energieeinsparung durch strömungsoptimierten und profilierten Rahmen (Radius 20 mm)
Akustische Daten gemessen nach EN ISO 7235
Absorptionsmaterial gesundheitlich unbedenklich durch hohe Biolöslichkeit
Absorptionsmaterial mit aufkaschiertem Glasseidengewebe gegen Abrieb bis zu Luftgeschwindigkeiten von 20 m/s geschützt
Absorptionsmaterial nicht brennbar, nach EN 13501, Baustoffklasse A1
Einsetzbar in explosionsgefährdeten Bereichen (gemäß EG-Richtlinie 2014/34/
EU (ATEX)), Zone 1, 2 und Zone 21, 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG
Betriebstemperatur bis maximal 100 °C, mit Streckmetall (Variante L) zeitweise bis maximal 300 °C einsetzbar

Optionale Ausstattung und Zubehör

Streckmetall als zusätzlicher mechanischer Schutz des Absorptionsmaterials
Edelstahlvariante A2 (1.4301), optional mit Lochblechabdeckung als zusätzlicher Schutz des Absorptionsmaterials
Weitere Edelstahl- und Aluminiumvarianten sowie PUR-beschichtete Oberflächen auf Anfrage
Montagematerial für Schalldämpferkulissen in geteilter Ausführung

Allgemeine Informationen

Anwendung

Schalldämpferkulissen werden zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen eingesetzt
Dämpfungswirkung durch Absorption
Breitbandiges Dämpfungsverhalten auch im hochfrequenten Bereich
Hygienisch getestet und konform nach VDI 6022
Für Anforderungen in explosionsgefährdeten Bereichen (EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG

Besondere Merkmale

Erhöhte Einfügungsdämpfung im hochfrequenten Bereich
Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
- Bis 30 % niedrigere Druckdifferenzen
Hygienisch getestet und konform nach VDI 6022
Große Abmessungen möglich, durch geteilte Ausführung

Nenngrößen

H: 150 – 2500 mm
L: 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm
Zwischenmaßreihe H und L möglich: 150 – 2500 mm in Schritten von 1 mm
Ungeteilt: H + L minimal 600 mm, maximal 4000 mm, maximal 100 kg
- Abhängigkeit bei H und L: Wenn ein Maß größer ist als 1500 mm, darf das andere 1500 mm nicht überschreiten
Höhengeteilt oder längengeteilt bei Abweichung, oder einem Maß 2501 – 5000 mm
- Höhengeteilt ab H ≥ 2501 mm, sonst längengeteilt

Varianten

XK100: Kulissendicke 100 mm
XK200: Kulissendicke 200 mm
XK230: Kulissendicke 230 mm
XK300: Kulissendicke 300 mm

Ausführung

Kulissenoberfläche

F: Glasseidengewebe
L: Glasseidengewebe mit Streckmetallabdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials

Materialien und Oberflächen

Keine Eintragung: stahlverzinkt 1.0917
A2: Edelstahl 1.4301
- Ausführung L: Glasseidengewebe mit Lochblechabdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
P1: pulverbeschichtet in RAL 7001, silbergrau

Bauteile und Eigenschaften

Strömungsgünstig profilierter Kulissenrahmen
- Gewichtsreduzierung und Stabilität durch Profilierung
- Optimierung der Luftströmung und somit geringeres Strömungsgeräusch
- Reduzierung des Druckverlustes
- Abdeckung von Schnittkanten des Absorptionsmaterials
Absorptionsmaterial zur Reduzierung der Strömungsgeräusche durch Absorption

Zubehör

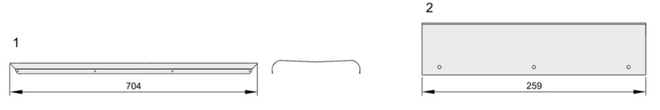

U-Kappen und Klemmbleche als Montagematerial für Schalldämpferkulissen in geteilter Ausführung (bei geteilten Kulissenausführungen enthalten)

Konstruktionsmerkmale

Kulissenrahmen strömungsgünstig profiliert (Radius 20 mm), zur Verringerung der Turbulenzen auf der An- und Abströmseite und durch Sicken versteift

Rahmenenden zum Schutz der Kulissenfüllung umgefalzt
Betriebstemperatur bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C

Materialien und Oberflächen

Kulissenrahmen, Mittelsteg aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
Streckmetallabdeckung aus verzinktem Stahl 1.0917
Lochblechabdeckung aus Edelstahl 1.4301
Absorptionsmaterial Mineralwolle
- Nach EN 13501, Baustoffklasse A1, nicht brennbar
- RAL-Gütezeichen RAL-GZ 388
- Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
- Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
- Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846

Normen und Richtlinien

Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
EG-Richtlinie 2014/34/EU: (ATEX) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung XK

1 Kulissenrahmen
2 Aufkaschiertes Glasseidengewebe
3 Absorptionsmaterial

Die Dämpfungswirkung der Schalldämpferkulissen XK resultiert aus Absorption. Als Absorptionsmaterial enthalten die Kulissen Mineralwolle.

Kulissendicken	100, 200, 230, 300 mm
Nenngrößen (H × L)	150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
höhengeteilte Ausführung	2501 – 5000 mm oder wenn H und L > 1500 mm
längengeteilte Ausführung	2501 – 5000 mm oder wenn H und L > 1500 mm
Zwischenmaßreihe	in Schritten von 1 mm
Betriebstemperatur	maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C

Die Länge (L) von Schalldämpferkulissen bezieht sich auf die Luftrichtung.

Die Schnellauslegung gibt einen guten Überblick über die Einfügungsdämpfung sowie die Druckdifferenzen bei unterschiedlichen Kulissenspaltmaßen und Strömungsgeschwindigkeiten. Werte für andere Maße lassen sich mit unserem Auslegungsprogramm Easy Product Finder ermitteln.

Die Druckdifferenzen gelten für Schalldämpfer mit einer Höhe von 1 m.

XK100, XS100, Einfügungsdämpfung D_e [dB] und Druckdifferenz Δp_t [Pa]

L	Spaltbreite	Mittenfrequenz f_m [Hz]								v_s [m/s]
L	Spaltbreite	63	125	250	500	1000	2000	4000	8000	6	10	14
500	50	4	8	6	18	35	40	27	22	10	29	56
500	100	4	4	4	15	27	22	15	10	8	23	45
1000	50	6	10	14	28	44	48	35	29	13	37	72
1000	80	5	7	10	24	38	38	27	20	10	28	55
1000	100	5	5	8	23	36	33	23	15	9	26	51
1500	50	7	13	21	38	> 50	> 50	43	37	16	44	87
1500	80	6	9	16	33	48	48	35	26	12	32	63
1500	100	6	7	13	30	45	45	31	21	10	29	56
2000	50	8	16	29	48	> 50	> 50	> 50	45	19	52	102
2000	80	7	10	21	41	> 50	> 50	43	33	13	36	70
2000	100	7	8	18	38	> 50	> 50	39	27	11	32	62
2500	50	10	18	36	> 50	> 50	> 50	> 50	> 50	22	60	118
2500	80	8	12	27	49	> 50	> 50	> 50	39	14	40	78
2500	100	8	9	22	45	> 50	> 50	48	33	12	34	67
3000	50	11	21	44	> 50	> 50	> 50	> 50	> 50	24	68	133
3000	80	10	14	33	> 50	> 50	> 50	> 50	45	16	44	85
3000	100	9	10	27	> 50	> 50	> 50	> 50	38	13	37	73

XK200, XS200, Einfügungsdämpfung D_e [dB] und Druckdifferenz Δp_t [Pa]

L	Spaltbreite	Mittenfrequenz f_m [Hz]								v_s [m/s]
L	Spaltbreite	63	125	250	500	1000	2000	4000	8000	6	10	14
500	50	4	9	14	27	42	38	25	19	21	58	114
500	100	2	5	10	19	28	24	16	12	11	31	61
1000	50	5	14	21	43	> 50	> 50	36	25	24	67	131
1000	80	4	10	18	35	46	41	27	19	15	43	84
1000	100	4	9	16	32	41	35	23	16	13	35	69
1500	50	7	19	29	> 50	> 50	> 50	47	31	27	75	147
1500	80	6	14	24	49	> 50	> 50	35	23	17	48	94
1500	100	5	12	22	44	> 50	46	30	19	14	40	78
2000	50	9	24	36	> 50	> 50	> 50	> 50	37	30	83	164
2000	80	7	19	31	> 50	> 50	> 50	44	27	19	53	105
2000	100	6	16	28	> 50	> 50	> 50	37	23	16	44	86
2000	200	3	9	19	40	44	31	16	9	9	25	50
2500	50	11	29	44	> 50	> 50	> 50	> 50	42	33	92	180
2500	80	9	23	37	> 50	> 50	> 50	> 50	32	21	59	115
2500	100	8	20	34	> 50	> 50	> 50	44	27	17	48	94
2500	200	4	11	24	49	> 50	38	19	11	10	28	54
3000	50	13	34	> 50	> 50	> 50	> 50	> 50	48	36	100	197
3000	80	10	27	44	> 50	>50	> 50	> 50	36	23	64	126
3000	100	9	23	40	> 50	> 50	> 50	> 50	30	19	53	103
3000	200	5	13	29	> 50	> 50	45	22	12	11	30	59

XK230, XS230, Einfügungsdämpfung D_e [dB] und Druckdifferenz Δp_t [Pa]

L	Spaltbreite	Mittenfrequenz f_m [Hz]								v_s [m/s]
L	Spaltbreite	63	125	250	500	1000	2000	4000	8000	6	10	14
500	80	3	6	11	22	30	22	16	15	15	43	84
500	100	3	5	10	19	26	19	14	14	13	35	69
1000	80	4	10	18	32	42	34	23	19	18	49	97
1000	100	4	9	17	29	38	30	20	17	14	40	78
1000	200	3	6	12	20	23	17	11	10	8	23	44
1500	80	5	14	25	41	> 50	47	30	22	20	56	109
1500	100	5	13	23	38	49	41	26	20	16	45	88
1500	200	4	8	18	27	32	23	14	12	9	25	49
2000	80	6	18	32	> 50	> 50	> 50	37	26	22	62	121
2000	100	6	16	30	47	> 50	> 50	32	23	18	50	98
2000	200	4	11	23	35	40	28	17	14	10	28	54
2500	80	7	22	39	> 50	> 50	> 50	43	29	25	68	134
2500	100	7	20	37	> 50	> 50	> 50	38	26	20	55	108
2500	200	5	13	28	42	48	34	20	16	11	30	59
3000	80	8	26	46	> 50	> 50	> 50	50	32	27	74	146
3000	100	8	24	43	> 50	> 50	> 50	44	29	22	60	117
3000	200	6	16	33	50	> 50	40	24	18	12	33	64

XK300, XS300, Einfügungsdämpfung D_e [dB] und Druckdifferenz Δp_t [Pa]

L	Spaltbreite	Mittenfrequenz f_m [Hz]								v_s [m/s]
L	Spaltbreite	63	125	250	500	1000	2000	4000	8000	6	10	14
500	80	3	7	15	22	29	26	18	12	21	58	113
500	100	3	6	13	20	26	23	16	11	17	46	91
1000	80	5	12	23	34	42	37	24	16	23	65	127
1000	100	4	11	21	31	38	33	22	14	18	51	101
1000	200	3	8	16	22	25	21	13	10	10	27	53
1500	80	6	17	32	45	> 50	47	30	20	26	72	141
1500	100	5	16	29	42	50	42	27	18	20	56	111
1500	200	3	12	22	29	33	27	17	11	11	29	57
2000	80	7	23	40	> 50	> 50	> 50	36	23	28	79	154
2000	100	6	21	37	> 50	> 50	> 50	32	21	22	62	121
2000	200	4	15	28	37	41	33	20	13	11	31	61
2500	80	9	28	49	> 50	> 50	> 50	42	27	31	86	168
2500	100	8	26	45	> 50	> 50	> 50	37	24	24	67	131
2500	200	5	19	34	45	50	39	24	15	12	33	65
3000	80	10	34	> 50	> 50	> 50	> 50	48	30	33	93	182
3000	100	9	31	> 50	> 50	> 50	> 50	43	27	26	72	141
3000	200	6	23	40	> 50	> 50	45	27	17	13	35	69

Ausschreibungstext

Schalldämpferkulissen zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen. Dämpfungswirkung durch Absorption. Energiesparende sowie hygienisch getestete und konforme Ausführung. Einbausatz bestehend aus strömungsgünstig profiliertem Kulissenrahmen (Radius 20 mm), Absorptionsmaterial. Der Kulissenrahmen reduziert Druckverluste und führt zu einem geringeren Strömungsgeräusch. Die Profilierung trägt zur Gewichtsoptimierung und Steifigkeit der Kulisse bei. Rahmenenden zum Schutz des Absorptionsmaterials umgefalzt. Einfügungsdämpfung und Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 7235. Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4. Für Anforderungen in explosionsgefährdeten Bereichen (ATEX), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG.

Besondere Merkmale

Erhöhte Einfügungsdämpfung im hochfrequenten Bereich
Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
- Bis 30 % niedrigere Druckdifferenzen
Hygienisch getestet und konform nach VDI 6022
Große Abmessungen möglich, durch geteilte Ausführung

Materialien und Oberflächen

Kulissenrahmen, Mittelsteg aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301
Streckmetallabdeckung aus verzinktem Stahl 1.0917
Lochblechabdeckung aus Edelstahl 1.4301
Absorptionsmaterial Mineralwolle
- Nach EN 13501, Baustoffklasse A1, nicht brennbar
- RAL-Gütezeichen RAL-GZ 388
- Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
- Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
- Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846

Ausführung

Kulissenoberfläche

F: Glasseidengewebe
L: Glasseidengewebe mit Streckmetallabdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials

Materialien und Oberflächen

Keine Eintragung: stahlverzinkt 1.0917
A2: Edelstahl 1.4301
- Ausführung L: Glasseidengewebe mit Lochblechabdeckung für zusätzlichen mechanischen Schutz des Absorptionsmaterials
P1: pulverbeschichtet in RAL 7001, silbergrau

Technische Daten

Kulissendicken: 100, 200, 230, 300 mm
Abmessungen: 150 × 450 – 1500 × 2500 mm, 450 × 150 – 2500 × 1500 mm
Höhengeteilte Ausführung: bis 5000 mm
Längengeteilte Ausführung: bis 5000 mm
Zwischenmaßreihe: in Schritten von 1 mm
Betriebstemperatur: bis maximal 100 °C, Variante L für bis zu maximal 8 h bis 300 °C

Die Länge (L) von Kulissenschalldämpfern bezieht sich auf die Luftrichtung.

Auslegungsdaten

B [mm]
H [mm]
L (in Luftrichtung) [mm]
q_v [m³/h]
D_e bei 250 Hz[dB]
Δp_st [Pa]

–

…

–

200

600

1500

1 Serie
XK Schalldämpferkulisse

2 Variante
Keine Eintragung: TROX Standardvarianten

3 Kulissenoberfläche
F Glasseidengewebe
L Glasseidengewebe und Streckmetall

4 Material
Keine Eintragung: Stahl verzinkt (1.0917)
A2 Edelstahl (1.4301)
P1 pulverbeschichtet, RAL 7001 (silbergrau)

5 Kulissendicke [mm]
100, 200, 230, 300

6 Höhe [mm]
150 – 5000

7 Länge in Luftrichtung [mm]
150 – 5000

Bestellbeispiel: XK-L/200×1500×1000

Kulissenoberfläche	Glasseidengewebe und Streckmetall
Kulissendicke	200 mm
Höhe	1500 mm
Länge	1000 mm

Montagematerial Serie SDK
Bei kundenseitiger Kulissenteilung separat zu bestellen.

SDK	–	A2	/	200	/	2
\|		\|		\|		\|
1		2		3		4

1 Serie
SDK Schalldämpferkulissenzubehör

2 Material
Keine Eintragung: Stahl verzinkt (1.0917)
A2 Edelstahl (1.4301)
P1 pulverbeschichtet in RAL 7001 (Stahl verzinkt (1.0917))

3 Kulissendicke T [mm]
Keine Eintragung: enthält keine U-Kappen
100 enthält 2 U-Kappen
200 enthält 2 U-Kappen
230 enthält 2 U-Kappen
300 enthält 2 U-Kappen

4 Anzahl Klemmbleche für Verbindungsstelle
Keine Eintragung: ohne Klemmbleche (bei H oder L ≤ 750 mm)
2 bei H oder L 751 – 1000 mm
4 bei H oder L ≥ 1001 mm

Bestellbeispiel: SDK-A2/200/2

Material	Edelstahl (1.4301)
Kulissendicke	200 mm, enthält 2 U-Kappen
Anzahl Klemmbleche	2

Gewichte, Einbaudetails

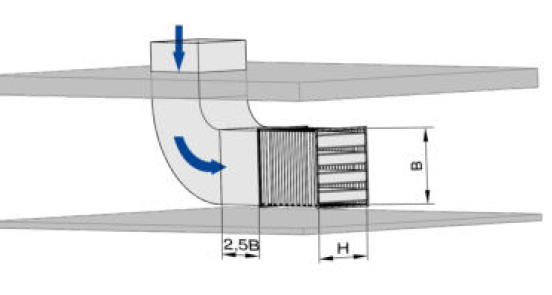

Anströmbedingungen nach Formstücken, vertikal angeströmt, Kulissen stehend

B Breite des Schalldämpfers

H Höhe des Schalldämpfers und der Kulissen

Anströmbedingungen nach Formstücken, vertikal
angeströmt, Kulissen liegend

Anströmbedingungen nach Formstücken, horizontal
angeströmt, Kulissen stehend

Anströmbedingungen nach Formstücken, horizontal
angeströmt, Kulissen liegend

Einbau und Inbetriebnahme

Montageanleitung und anerkannte Regeln der Technik beachten, um angegebene Leistungsdaten zu erreichen
Bis Höhe H = 1200 mm und Länge L = 1500 mm sowie maximal 40 kg beliebige Einbaulage, jedoch Einbau der Kulissen stehend
empfohlen
Ab Höhe H = 1201 mm Kulissen nur stehend einbauen
Die Länge (L) von Schalldämpferkulissen und Kulissenschalldämpfern bezieht sich grundsätzlich auf die Luftrichtung, daher insbesondere bei senkrechter Luftführung die Definition von Breite, Höhe und Länge beachten
Eine turbulente Luftströmung an Schalldämpferkulissen kann zu Beschädigungen an den Schalldämpferkulissen führen
Eine gerade Anströmstrecke in Luftrichtung ist vor dem Schalldämpfer vorzusehen
Die minimal empfohlene Anströmstrecke berechnet sich je nach Umlenkung, Querschnittsveränderung und Kulissenanordnung
Einbau in Luftleitungen außerhalb geschlossener Räume nur mit ausreichendem Wetterschutz

Zubehör

A längengeteilte Ausführung

H 1000 × L 4000 mit 2 U-Kappen, 2 Klemmbleche

B höhengeteilte Ausführung

H 2000 × L 2500 mit 2 U-Kappen, 4 Klemmbleche

Zubehör - Serie SDK

U-Kappen und Klemmbleche je Verbindungsstelle für kundenseitig geteilte Schalldämpferkulissen.
Auswahl konform der Kulissenausführung:
Material
Kulissendicke für U-Kappen
Anzahl der Klemmbleche gemäß Abmessung der Verbindungsstelle
Beistellung des Befestigungsmaterials zur Montage der U-Kappen und Klemmbleche bauseits.

Anzahl Klemmbleche pro Verbindungsstelle:
H oder L ≤ 750 mm: ohne Klemmblech
H oder L 751 – 1000 mm: 2 Klemmblech (1 je Seite)
H oder L ≥ 1001 mm: 4 Klemmbleche (2 je Seite)
Anzahl U-Kappen pro Verbindungsstelle: 2
Hinweise in der Montageanleitung beachten.

Einbaudetails

Einbau und Inbetriebnahme

Montageanleitung und anerkannte Regeln der Technik beachten, um angegebene Leistungsdaten zu erreichen
Bis Höhe H = 1200 mm und Länge L = 1500 mm sowie maximal 40 kg beliebige Einbaulage, jedoch Einbau der Kulissen stehend empfohlen
Ab Höhe H = 1201 mm Kulissen nur stehend einbauen
Die Länge (L) von Schalldämpferkulissen und Kulissenschalldämpfern bezieht sich grundsätzlich auf die Luftrichtung, daher insbesondere bei senkrechter Luftführung die Definition von Breite, Höhe und Länge beachten
Eine turbulente Luftströmung an Schalldämpferkulissen kann zu Beschädigungen an den Schalldämpferkulissen führen
- Eine gerade Anströmstrecke in Luftrichtung ist vor dem Schalldämpfer vorzusehen
- Die minimal empfohlene Anströmstrecke berechnet sich je nach Umlenkung, Querschnittsveränderung und Kulissenanordnung
Einbau in Luftleitungen außerhalb geschlossener Räume nur mit ausreichendem Wetterschutz

Zubehör - Serie SDK

U-Kappen und Klemmbleche je Verbindungsstelle für kundenseitig geteilte Schalldämpferkulissen.
- Auswahl konform der Kulissenausführung:
  - Material
  - Kulissendicke für U-Kappen
- Anzahl der Klemmbleche gemäß Abmessung der Verbindungsstelle
Beistellung des Befestigungsmaterials zur Montage der U-Kappen und Klemmbleche bauseits.

Downloads

Produktinfos

Produktdatenblatt Serie XK

XK_PD_2024_04_17_DE_de Produktdatenblatt 3.6 MB pdf

Zertifikate

Hygiene-Konformitätserklärung XK

XK_HC_2024_05_DE_de Hygienezertifikat 1.9 MB pdf
Nicht-CE-Herstellererklärung XK

XK_MDnotCE_2022_01_26_14_50_13_DE_de Herstellererklärung 1.9 MB pdf
ATEX Herstellererklärung Serie XK

XK-Atex_CE_ATEX_2022_02_23_DE_de Herstellererklärung 1.9 MB pdf

Betriebsanleitungen

Inbetriebnahme und Montageanleitung Kulissenschalldämpfer XK

XS_MS_XK_MK_RK_IM_A00000090240_V2_2023_03_DE_de Inbetriebnahme und Montageanleitung 2.4 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

XK

Schalldämpferkulisse mit hoher Einfügungsdämpfung mit breitbandiger Dämpfung auch im hochfrequenten Bereich

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Gewichte, Einbaudetails

Zubehör

Einbaudetails

Zubehör - Serie SDK

Downloads

Produktinfos

Produktdatenblatt Serie XK

Zertifikate

Hygiene-Konformitätserklärung XK

Nicht-CE-Herstellererklärung XK

ATEX Herstellererklärung Serie XK

Betriebsanleitungen

Inbetriebnahme und Montageanleitung Kulissenschalldämpfer XK

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
