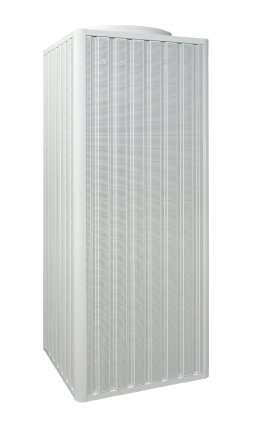

QL-WQT-RO-4 HESCO

GEHÄUSE MIT QUADRATISCHEM QUERSCHNITT, VIERSEITIG AUSSTRÖMEND, FÜR GROSSE RÄUME UND INDUSTRIEBEREICHE


Quellluftdurchlässe für große Volumenströme in quadratischer Bauform

  • Nennbreiten 800, 1200 mm, Nennhöhe 2000 mm
  • Volumenstrombereich 602 – 3632 l/s oder 2168 – 13077 m³ /h
  • Frontwand aus Trapezblech
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Luftverteilblech mit Düsen, jeweils angeformter Schöpfzunge


Optionale Ausstattung und Zubehör

  • Sichtseite in Farben nach RAL Classic oder NCS
  • Volumenstrom-Messeinrichtung

Allgemeine Informationen

Anwendung

  • Quellluftdurchlässe der Serie QL-WQT-*-4 als Zuluftdurchlass für große Räume und Industriebereiche
  • Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
  • Für freistehende Einzelaufstellung
  • Induktionsarme Luftströmung mit niedriger Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
  • Sehr hohe Luftqualität im Aufenthaltsbereich
  • Zugfreie und ökonomische Klimatisierung auch großer Hallen, wie Auditorien und Industriehallen, mit mehreren gleichmäßig verteilten Quellluftdurchlässen
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –6 bis –1 K


Varianten

  • QL-WQT-R*-4: Runder Anschlussstutzen
  • QL-WQT-RU-4: Anschlussstutzen unten
  • QL-WQT-RO-4: Anschlussstutzen oben


Nenngrößen

  • B: 800, 1200 mm
  • H: 2000 mm


Anbauteile

  • M: Volumenstrom-Messeinrichtung


Bauteile und Eigenschaften

  • Gehäuse mit Anschlussstutzen
  • Luftverteilblech mit Düsen
  • Düsen mit angeformter Schöpfzunge
  • Frontdurchlass
  • Lippendichtung für Stutzendurchmesser bis 500 mm


Konstruktionsmerkmale

  • Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180


Einbau und Inbetriebnahme

  • Bei Quelllüftung die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen


Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135


Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung, QL-WQT-R*-4 mit rundem Anschlussstutzen oben QL-WQT-RO-4_gc_01svg.png
① Frontdurchlass
② Düse
③ Gehäuse
④ Luftanschlussstutzen
Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit
niedriger Geschwindigkeit und in Bodennähe in den Raum
strömen. Die turbulenzarme Strömung breitet sich über die
gesamte Bodenfläche aus. An Wärmequellen wie Menschen und
Geräten bildet sich eine Auftriebsströmung, sodass primär in
diesen Bereichen die Luft ausgetauscht wird.
Auch große Hallen, wie Auditorien und Industriehallen, lassen
sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen
zugfrei und ökonomisch klimatisieren.
Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei
geringen Turbulenzen geprägt. Die Luftqualität im
Aufenthaltsbereich ist sehr hoch.
Die Strömungsart Quelllüftung ist ausschließlich für den
Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz
beträgt –6 K.
Quellluftdurchlässe der Serie QL-WQT-*-4 enthalten ein
Luftverteilblech mit vielen Düsen, diese jeweils mit einer
Schöpfzunge versehen, zur gleichmäßigen Verteilung des
Zuluftstromes auf die gesamte Durchlassfläche. Der
Frontdurchlass aus Lochblech bewirkt eine weitere
Homogenisierung der Strömung. Die Zuluft strömt vierseitig aus.
Eine Volumenstrom-Messeinrichtung (optional) vereinfacht den
Volumenstromabgleich zur Inbetriebnahme.
Die Abluft muss im oberen Raumbereich, oberhalb der
Aufenthaltszone, abgeführt werden.

Nenngrößen

800 × 2000, 1200 × 2000 mm

Minimaler Volumenstrom, bei 0,1 m/s

602, 908 l/s oder 2168, 3269 m³/h

Maximaler Volumenstrom, bei 0,4 m/s

2409, 3632 l/s oder 8674, 13077 m³/h

Zulufttemperaturdifferenz

–6 bis –1 K

Schallleistung, bei 0,3/0,4 m/s

Max. 50/61 dB(A)

Quellluftdurchlässe für große Räume und Industriebereiche mit besonderen Ansprüchen an Architektur und Design. Mit vierseitiger Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit quadratischem Querschnitt zum freistehenden Einbau. Frontdurchlass mit Trapezfront. Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben oder unten angeordnetem Anschlussstutzen, einem Luftverteilblech mit Düsen zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Düsen versehen mit Schöpfzungen. Anschlussstutzen für runde Luftleitungen. Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Varianten

  • QL-WQT-R*-4: Runder Anschlussstutzen
  • QL-WQT-RU-4: Anschlussstutzen unten
  • QL-WQT-RO-4: Anschlussstutzen oben


Einbau und Inbetriebnahme
  • Bei Quelllüftung die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen


Auslegungsdaten

  • qᵥ [m³ /h]
  • Δpt [Pa]
  • LWA Strömungsgeräusch [dB(A)]


QL–WQT–RO–4–0/800 x 2000 x 800 –1 x 630/0/0/P1 - RAL 9016
||||||||||
12345678910


1 Serie

QL Quellluftdurchlass

2 Bauform
WQT Wandvorbau quadratisch, Trapezfront

3 Anschluss
RO runder Stutzen oben

RU runder Stutzen unten

4 Ausblasrichtung

4 vierseitig ausblasend

5 Anbauteile
0 ohne Messeinrichtung (Standard)

M mit Volumenstrom Messeinrichtung

6 Nenngröße [mm]

Breite × Höhe × Tiefe angeben

7 Stutzen [mm]
Anzahl Stutzen × Stutzendurchmesser angeben

8 Kanalabdeckung
0 ohne Kanalabdeckung

9 Sockel

0 ohne Sockel

10 Oberfläche Sichtseite
0 pulverbeschichtet, RAL 9010 (reinweiß), matt, GE 60

P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben (andere RAL-Farben und Glanzgrade auf Anfrage)

PS pulverbeschichtet, NCS-Farbton angeben (auf Anfrage)


Bestellbeispiel: QL-WQT-RO-4-0/800×2000×800-1×630/0/0/P1-RAL9016

SerieQL
BauformWandvorbau quadratisch, Trapezfront
Anschlussrunder Stutzen oben
Ausblasrichtungvierseitig ausblasend
Anbauteile ohne Messeinrichtung
Nenngröße [mm]Breite 800, Höhe 2000, Tiefe 800
Stutzen [mm]Anzahl Stutzen 1, Stutzendurchmesser 315
Kanalabdeckungohne Kanalabdeckung
Sockelohne Sockel
Oberfläche Sichseitepulverbeschichtet, RAL 9016 (verkehrsweiß)
