Conforme à VDI 6022
Conforme à VDI 6022

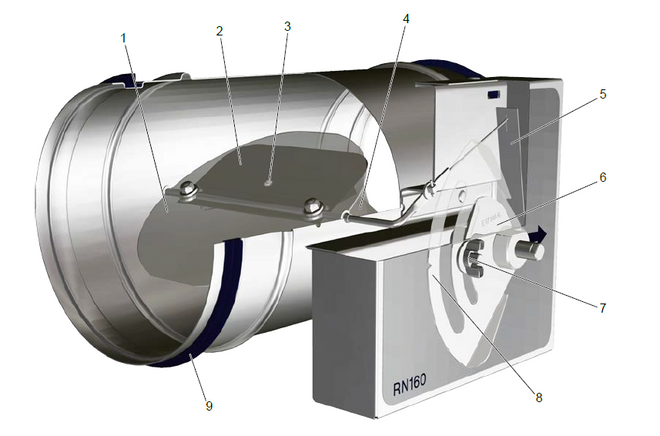

Les forces aérodynamiques de l’air qui s’écoule génèrent sur le clapet de réglage un couple dans le sens de la fermeture. Un soufflet qui se gonfle amplifie cette force et sert en même temps d’élément atténuateur. A ce couple de fermeture s’oppose un ressort à lame qui se déroule sur une plaque de réglage. La plaque est adaptée de façon que le clapet de réglage change de position en cas de variation de pression différentielle pour maintenir le débit constant à l’intérieur d'une plage de tolérance étroite. Le débit théorique peut être réglé de l’extérieur sur un indicateur, sans outil.
En vue de faciliter la réalisation du projet, les régulateurs peuvent être commandés en fonction de la section nominale et montés. La valeur théorique requise sera alors réglée de façon simple et fiable à la mise en service.
Les régulateurs sont également livrables avec capotage, type RND afin d'atténuer le bruit rayonné
Characteristiques
circulaire
40 – 5,040 m3/h
Δp: 50 – 1,000 Pa
circulaire; 80 – 400 mm
