GRILLE DE DIFFUSION EN TÔLE POUR LA RÉGULATION DE LA DIRECTION DE L'AIR EN FONCTION DE LA TEMPÉRATURE

La grille d'aération de qualité supérieure s'harmonise avec toutes les pièces.

Convient aux zones de confort et zones industrielles pour les murs, les allèges, les gaines circulaires ou rectangulaires
Outre la répartition efficace de l'air et l'élimination de la stratification thermique, il garantit également le confort dans la zone occupée à chaque point de fonctionnement du système
Disponible avec un réglage électrique variable ou un réglage thermique autonome
Pièce unique disponible dans les dimensions nominales de 300 × 100 à 1 200 × 250 mm
Divergence assurée par les ailettes réglables
Équilibrage facile du débit-volume grâce à diverses options associées
Options de montage simples pour une installation rapide et aisée
Disponible en différents coloris RAL Classic ou NCS, ainsi qu'avec une surface galvanisée

Options

Protection contre l'impact d'une bille
Option associée pour canal d'écoulement

Informations générales

Application

Grilles de ventilation de type DGMOVE avec indicateur de température ou servomoteur comme diffuseurs d'air soufflé et d'air de reprise pour les zones de confort et les zones industrielles
Contrôle de la direction de l'air en fonction de la température Les ailettes sont réglables afin de répondre aux différentes exigences locales
Pour débits-volumes variables ou constants
Pour des écarts de température entre l'air soufflé et l'air ambiant de –12 à +4 K
Pour le montage dans des murs, en allège ou dans des gaines circulaires ou rectangulaires

Caractéristiques spéciales

Ailettes de déflexion réglables individuellement
Trou fraisé, rebord avant non perforé sans option de montage en usine

Modèles

Différentes sections de cadre
Protection contre l'impact d'une bille
Trou fraisé dans le rebord avant
Pas d'option de montage en usine
Servomoteur externe à gauche, alimentation en milieux invisible
Servomoteur interne à gauche, alimentation en milieux invisible
Servomoteur externe à gauche, alimentation en milieux visible
Servomoteur interne à gauche, alimentation en milieux visible
Servomoteur externe à droite, alimentation en milieux invisible
Servomoteur interne à droite, alimentation en milieux invisible
Servomoteur externe à droite, alimentation en milieux visible
Servomoteur interne à droite, alimentation en milieux visible
Indicateur de température à gauche, 10 à 34 °C
Indicateur de température à gauche, 10 à 50 °C
Indicateur de température à droite, 10 à 34 °C
Indicateur de température à droite, 10 à 50 °C

Éléments additionnels

Équilibrage du débit-volume sur site
AG : registre à ailettes à action opposée
AS : registre à glissières (registre à glissières parallèle)
SAS : registre à glissières incliné
AB : plaque écran

Pièces et caractéristiques

Rebord avant en profilé à bord rabattu
Ailettes verticales et réglables individuellement
Joint d'étanchéité périmétrique, monté en usine
Meneau central vertical pour les longueurs nominales supérieures à 600 mm

Dimensions nominales

Largeur [mm]
400, 500, 600, 750, 900, 1050, 1200
Hauteur [mm]
100, 150, 200, 250

Caractéristiques techniques

Spécifique au design

Caractéristiques d'exécution

Profilé de rebord avant 25 x 40 mm avec bord biseauté pour couvrir l'ouverture de montage.
Ailette profilée, réglable manuellement
Liaison fixe entre l'option associée et la grille d'aération grâce à un raccord à vis

Diamètres des gaines adaptés

Ø 100 – 2000 mm

Remarque : les diamètres possibles des gaines d'aération sont réduits en fonction de la hauteur de la grille.

Matériau

Rebord avant en acier galvanisé
Ailettes avant en acier galvanisé
Ailettes réglables en aluminium
Servomoteur thermique en laiton et polyamide
Câble de raccordement de 4 x 0,75 mm² env. 0,9 m

Finitions

Rebord avant et ailettes sans revêtement (acier galvanisé)
Rebord avant et ailettes peintes par poudrage RAL 9010 blanc pur, GU50
Rebord avant et ailettes peintes par poudrage RAL CLASSIC, GU70
Rebord avant et ailettes peintes par poudrage conformément à NCS

Maintenance

Maintenance réduite en raison de l'absence d'usure de la structure et des matériaux
Inspection et nettoyage conformément à VDI 6022

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré d'après la norme EN ISO 5135.

Information technique

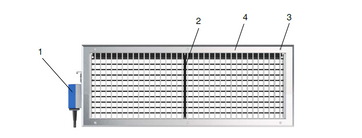

Schéma de la grille d'aération DGMOVE-VAR

Réglage électrique variable VAR

1 Servomoteur externe à gauche, alimentation cachée
2 Meneau central
3Trou fraisé
4 Surface en acier galvanisé

Les DGMOVE-VAR sont des diffuseurs d'air pour le soufflage
des systèmes d'aération et de climatisation dont les ailettes
horizontales sont réglées par un servomoteur électrique de 24V.
Ils dirigent l'air soufflé dans la pièce. Cela permet de réguler le
sens de l'air en fonction de la température, notamment en cas de
différences de température notables (∆T) entre la température de
l'air soufflé et celle de l'air ambiant. (La température de l'air
soufflé dans la gaine peut être de 50°C au maximum, ce qui
correspond à la température permanente admissible du
servomoteur). En outre, certaines grilles peuvent être
complètement fermées. Cela permet d'optimiser l'admission d'air,
même dans les systèmes à débit d'air multi-étagé, avec une
vitesse d'air d'alimentation quasi-constante. Certaines grilles
peuvent être fermées pendant la phase de chauffage. Pour le
reste, le jet d'air est dirigé vers le bas, aussi perpendiculaire que
possible. La hausse de la vitesse de soufflage et de la portée ou
de la profondeur de pénétration permet de réduire le temps de
chauffage (économie d'énergie, faible stratification thermique).
Les grilles de diffusion à ailettes réglables permettent d'adapter
le la direction de l'air aux conditions ambiantes. Il en résulte une
ventilation par mélange dans les zones de confort et les zones
industrielles, avec une bonne aération globale de la pièce. En
raison de l'induction, la vitesse du flux d'air soufflé diminue à
mesure que l'on s'éloigne de la grille de diffusion. La distance à
laquelle la vitesse du flux d'air atteint une valeur définie, comme
par exemple 0,35 m/s, est appelée « portée ». Le jet d'air de
soufflage qui provient des grilles murales disposées près du
plafond atteint une portée supérieure à un jet libre comparable
(sans l'effet du plafond) en raison de l'effet du plafond. Les
grilles, les groupes de grilles et les rubans à grille permettent
toutes d'obtenir des portées différentes. En mode
refroidissement, il est nécessaire de tenir compte de la déviation
du jet vers la zone occupée, qui augmente dès que la différence
de température entre l'air de soufflage et l'air ambiant augmente
et que la vitesse de soufflage diminue. En mode chauffage, le jet
d'air de soufflage est dévié vers le plafond. Cela n'a aucun effet
négatif sur la vitesse du flux d'air dans la zone occupée, mais
peut affecter l'aération complète de la pièce.

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Texte des spécifications

Grilles de diffusion automatiques ou électriques comme sorties de soufflage pour par souci d'économie d'énergie pour aérer les locaux dans les systèmes d'aération et de climatisation. Constituées d'un rebord avant élégant à bord biseauté. Montage de préférence dans des gaines circulaires ou carrées, et pour fixation murale. Composant prêt à installer, constitué d'une bordure avant et d'ailettes avant verticales réglables individuellement, et d'ailettes horizontales réglables par un servomoteur électrique ou un témoin de température pour un fonctionnement en chauffage ou en refroidissement. Conception aérodynamique et acoustique personnalisée grâce au configurateur Internet.

Matériau

Rebord avant en acier galvanisé
Ailettes avant en acier galvanisé
Ailettes réglables en aluminium
Servomoteur thermique en laiton et polyamide
Câble de raccordement de 4 x 0,75 mm² env. 0,9 m

Finitions

Rebord avant et ailettes sans revêtement (acier galvanisé)
Rebord avant et ailettes peintes par poudrage RAL 9010 blanc pur, GU50
Rebord avant et ailettes peintes par poudrage RAL CLASSIC, GU70
Rebord avant et ailettes peintes par poudrage conformément à NCS

Dimensions nominales

Largeur [mm]
400, 500, 600, 750, 900, 1050, 1200
Hauteur [mm]
100, 150, 200, 250

Caractéristiques techniques

Spécifique au design

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré d'après la norme EN ISO 5135.

Modèles

Différentes sections de cadre
Protection contre l'impact d'une bille
Trou fraisé dans le rebord avant
Pas d'option de montage en usine
Servomoteur externe à gauche, alimentation en milieuxinvisible
Servomoteur interne à gauche, alimentation en milieux invisible
Servomoteur externe à gauche, alimentation en milieux visible
Servomoteur interne à gauche, alimentation en milieux visible
Servomoteur externe à droite, alimentation en milieux invisible
Servomoteur interne à droite, alimentation en milieux invisible
Servomoteur externe à droite, alimentation en milieux visible
Servomoteur interne à droite, alimentation en milieux visible
Indicateur de température à gauche, 10 à 34 °C
Indicateur de température à gauche, 10 à 50 °C
Indicateur de température à droite, 10 à 34 °C
Indicateur de température à droite, 10 à 50 °C

Critères d'équivalence

Divergence uniforme et réglable
Grille disponible en plusieurs coloris
Divergence préréglée en option
En option, diverses options associées pour délimiter et équilibrer les grilles
Données d'aération et données acoustiques vérifiées par des mesures en laboratoire
Protection contre la poussière et les rayures assurée par un emballage individuel
Tôle d'acier galvanisé
Joint en mousse collé
Réglage automatique ou électrique de l'ailette dans le sens horizontal pour le refroidissement ou le chauffage

Marque de l'offre

TROX HESCO Switzerland AG

Serie

DGMOVE

Dimensions nominales	300 x 100 - 1200 x 250 mm
Débit-volume minimal	23 – 275 l/s oder 163 – 912 m³/h
Débit-volume maximal, avec LWA max. 40 dB(A) sans options associées	178 – 1000 l/s oder 640 – 3603 m³/h
Température de l'air soufflé	-12 bis +4 K

Section libre de passage d'air géométrique Ageo [m2]

H/B	300	400	500	600	750	900	1050	1200
100	0.023	0.031	0.039	0.046	0.062	0.069	0.069	0.069
150	0.035	0.046	0.058	0.069	0.087	0.104	0.104	0.104
200	0.046	0.062	0.077	0.092	0.123	0.139	0.139	0.139
250	0.058	0.077	0.096	0.116	0.144	0.173	0.173	0.173

Section utile d'entrée d'air pour le soufflage d'air Aeff [m2]

H/B	300	400	500	600	750	900	1050	1200
100	0.022	0.030	0.037	0.045	0.060	0.060	0.067	0.067
150	0.034	0.045	0.056	0.067	0.084	0.101	0.101	0.101
200	0.045	0.060	0.075	0.090	0.120	0.120	0.135	0.135
250	0.057	0.075	0.094	0.112	0.141	0.169	0.169	0.169

DGMOVE	–	R	–		–	V	–	SELF	–	BL	/	600 × 200	/	L34	/	AG	/		/	44	/	P1 - RAL9016
\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8		9		10		11		12

1 Type
DGMOVE Grille de diffusion avec réglage

2 Exécution
Aucune indication : montage dans les murs, en allège ou dans
des gaines
R Montage dans des gaines circulaires (gaine à grand diamètre)
RA Montage dans des gaines circulaires de petit Ø avec coude supplémentaire (gaine à petit diamètre)

3 Rebord avant
Aucune indication : profilé 25 × 40 mm avec bord biseauté
F01 Profilé 5 × 40 mm sans bord biseauté
F02 Profilé 10 × 40 mm sans bord biseauté
F03 Profilé 10 × 40 mm avec bord biseauté
F04 Profilé 15 × 40 mm sans bord biseauté
F05 Profilé 15 × 40 mm avec bord biseauté
F06 Profilé 20 × 40 mm sans bord biseauté
F07 Profilé 20 × 40 mm avec bord biseauté
F08 Profilé 25 × 40 mm sans bord biseauté
F09 Profilé 30 × 40 mm avec bord biseauté
F10 Profilé 35 × 40 mm avec bord biseauté
F11 sans rebord

4 Disposition des ailettes
V Ailette avant verticale

5 Réglage
VAR réglage électrique variable
SELF réglage par auto-alimentation thermique

6 Protection contre l'impact d'une bille
Aucune indication : sans protection contre l'impact d'une bille
BS avec protection contre l'impact d'une bille sans trous de
fixation
BL avec protection contre les impacts de balles avec trous de
fixation

7 Dimension nominale [mm]
Précisez la largeur × la hauteur

8 Servomoteur/Indicateur de température
Uniquement avec réglage VAR
L1 Servomoteur externe à gauche, alimentation cachée
L2 Servomoteur interne à gauche, alimentation cachée
L3 Servomoteur externe à gauche, alimentation visible
L4 Servomoteur interne à gauche, alimentation visible
R1 Servomoteur externe à droite, alimentation cachée
R2 Servomoteur interne à droite, alimentation cachée
R3 Servomoteur externe à droite, alimentation visible
R4 Servomoteur interne à droite, alimentation visible
Uniquement avec réglage SELF
L34 Indicateur de température à gauche, 10 - 34 °C
L50 Indicateur de température à gauche, 10 - 50 °C
R34 Indicateur de température à droite, 10 - 34 °C
R50 Indicateur de température à droite, 10 - 50 °C

9 Option associée
Disponible pour le soufflage uniquement.
Aucune indication : sans option associée (grille avant
uniquement)
AG Registre, ailettes à action opposée
AS Registre à glissières (registre à glissières parallèle)
AB Plaque écran
SAS Registre à glissière incliné

10 Fixation
Aucune indication ؘ: trous fraisés dans le rebord avant
NO pas d'option de montage montée en usine

11 Soufflage d'air
Aucune indication : divergence à 0°
44 divergence à 44°
84 divergence à 84°
110 divergence à 110°
GEG opposé

12 Finition
Pas d'indication : acier galvanisé
P0 peinture par poudrage RAL 9010 (blanc pur), GU50
P1 peinture par poudrage, indiquer couleur RAL CLASSIC, taux
de brillance
PS peinture par poudrage, indiquer couleur NCS, taux de
brillance

Exemple de commande : DGMOVE-R-V-SELF-BL/600×200/L34/AG/44/P1-RAL9016

Type	DGMOVE - Grille de diffusion avec réglage
Exécution	Montage dans des gaines circulaires (gaine à grand diamètre)
Cadre frontal	Profilé 25 × 40 mm avec bord biseauté
Disposition des ailettes	Ailette avant verticale
Réglage	Réglage par auto-alimentation thermique
Protection contre l'impact d'une bille	Avec protection contre les impacts de balles avec trous de fixation
Dimensions nominales [mm]	Largeur 600, hauteur 200
Servomoteur/Indicateur de température	Indicateur de température à gauche, 10 - 34 °C
Option associée	Registre, ailettes à action opposée
Soufflage d'air	Divergence à 44°
Finition	Peinture par poudrage, RAL 9016 (blanc signalisation)

Téléchargements

Information produit

Dimensionnement ventilation horizontale

L02501f Brochure de conception 2 Mo pdf
Dimensionnement ventilation verticale

L02502f Brochure de conception 920 ko pdf
Fiche technique du produit DGMOVE

DGMOVE_PD_2024_08_30_DE_fr Fiche technique du produit 2.7 Mo pdf

Certificats

Declaration of hygiene conformity DGMOVE

DGMOVE_HC_2024_08_CH_en Declaration of hygiene conformity 840 ko pdf
Declaration of incorporation DGMOVE

DGMOVE_CE_DoI_2024_08_CH_en Declaration of incorporation 1.8 Mo pdf

Manuels d'utilisation

Manuel d'installation DGMOVE

DGMOVE_IM_CD10092_V1_2024_10_FR_fr Manuel d'installation 1.1 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

STATISTIQUES ET ANALYSE DE SITE WEB

Ces cookies permettent de collecter des données à des fins de statistiques et d'analyses afin que TROX puisse mesurer les performances des sites Web visités, identifier les problèmes techniques et trouver des points de départ pour l'optimisation. Ils peuvent être définis par nous ou par des tiers dont nous utilisons les services sur nos sites. Les utilisateurs aident également à identifier, par exemple, quelles pages sont utilisées le plus fréquemment ou rarement ou comment les gens naviguent entre les pages Web. Toutes les informations utilisées par des tiers sont agrégées et anonymisées.

DGMOVE

GRILLE DE DIFFUSION EN TÔLE POUR LA RÉGULATION DE LA DIRECTION DE L'AIR EN FONCTION DE LA TEMPÉRATURE

Informations générales

Information technique

Téléchargements

Information produit

Dimensionnement ventilation horizontale

Dimensionnement ventilation verticale

Fiche technique du produit DGMOVE

Certificats

Declaration of hygiene conformity DGMOVE

Declaration of incorporation DGMOVE

Manuels d'utilisation

Manuel d'installation DGMOVE

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
