FK2-EU

FK2-EU con servomotore con ritorno a molla Belimo (fig. dimensione 2)

Marchio CE in conformità alle normative europee

Con TROXNETCOM come opzione

Certificazione ATEX

Testata secondo VDI 6022

FK2-EU

Per differenti applicazioni

Dimensioni nominali 200 × 100 – 1500 × 800 mm, con incrementi di 1 mm
Bassa pressione differenziale e livello di potenza sonora
Esecuzione antideflagrante (ATEX) come opzione
Può essere utilizzata come unità per il transito d'aria
Opzionale telaio in acciaio inossidabile o verniciato per la protezione alla corrosione
Integrazione nel sistema centralizzato BMS con TROXNETCOM
Opzioni di installazione universali

Dotazione opzionale e accessori

Servomotore elettrico 24 V/230 V
Temperatura di sgancio 72/95 °C

Parti accessorie utili

Rilevatori di fumo per condotti

Applicazione

Applicazione

Serrande tagliafuoco con marcatura CE e dichiarazione di prestazione per l'isolamento delle penetrazioni nei condotti tra due compartimenti antincendio in caso di incendio

In caso di incendio le serrande tagliafuoco si chiudono automaticamente per evitare la propagazione del fuoco e del fumo attraverso i condotti di ventilazione nei compartimenti antincendio

Caratteristiche speciali

Dichiarazione di prestazione in conformità con il regolamento europeo sui prodotti da costruzione

Classificazione secondo la norma EN 13501-3, fino a EI 120
(v_e, h_o, i ↔ o) S

Conforme ai requisiti della norma EN 15650

Testata per le proprietà di resistenza al fuoco secondo la norma EN 1366-2 (300 Pa e 500 Pa pressione negativa)

Installazione in muratura certificata con distanze ridotte di 40 mm da componenti di sostegno o 60 mm tra due serrande tagliafuoco (flangia a flangia)

La dimensione del passaggio "S" può essere di massimo 225 mm per installazione in muratura

2 accessi di ispezionabilità con innesto a baionetta per operazioni a una mano

Conforme ai requisiti igienici di VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, di Ö-Norm H 6020 e H 6021, e di SWKI

Protezione contro la corrosione secondo la normativa EN 15650 e EN 60068-2-52

Tenuta con pala chiusa in classe 2, secondo EN 1751

Tenuta della cassa secondo EN 1751, classe C, (B + H ≤700, classe B)

Bassa pressione differenziale e livello di potenza sonora

Qualsiasi direzione del flusso d'aria

Possibilità di integrazione all'interno del sistema centralizzato di gestione dell'edificio con il sistema della serranda tagliafuoco conforme agli standard internazionali secondo la norma IEC 62026-2 con interfaccia AS

Classificazione

Classe di potenza fino a EI 120 (v_e , h_o , i ↔ o) S secondo la norma EN 13501-3

Dimensioni nominali

B × H: 200 × 100 – 1500 × 800 mm (dimensioni intermedie in incrementi di 1 mm)

L: 305 mm oppure L: 500 mm

Varianti

Con fusibile

Con attuatore con molla di ritorno

Con attuatore con ritorno a molla e rilevatore di fumo da canale

Con griglia di copertura su entrambi i lati come un'unità per il transito dell'aria

Ciò che segue è valido per la Germania:
Se serrande tagliafuoco con un elemento di chiusura puramente meccanico vengono usate come unità per il transito d'aria, osservare le le normative locali in materia di edilizia. Solitamente, l'utilizzo di tali unità per il transito dell'aria è limitato a sistemi differenziali di pressione.

Parti e caratteristiche

Temperatura di sgancio 72 °C o 95 °C (per l'utilizzo in sistemi di ventilazione ad aria calda)

Operazione manuale

Esecuzioni antideflagranti per zone 1, 2, 21, 22

Accessori

Interruttore fine corsa per l'indicazione della posizione pala della serranda

Attuatore di apertura/chiusura, tensione di alimentazione 24 V AC/DC o 230 V AC

Interruttore di fine corsa per l'indicazione della posizione pala della serranda per l'uso in atmosfere a rischio di esplosione

Attuatore con ritorno a molla per tensione di alimentazione 24 – 230 V, per l'uso in atmosfere a rischio di esplosione

Modulo di rete per l'integrazione in reti AS-i o LON

Attuatore con ritorno a molla e rilevatore di fumo da canale cablato, tensione di alimentazione 24 V DC o 230 V

Tutti gli accessori possono essere aggiornati successivamente

Accessori

Kit di installazione GM per installazione su pareti piene non portanti con collegamento flessibile al soffitto

Kit di installazione ES per installazione a secco in pareti divisorie leggere o pareti di compartimentazione con struttura metallica di supporto e rivestimento su entrambe le estremità

Kit di installazione GL per installazione a secco senza malta in pareti divisorie leggere o pareti di compartimentazione con struttura metallica di supporto, rivestimento su entrambi i lati e collegamento flessibile al soffitto

Kit di installazione ES per installazione a secco senza malta in pareti a montanti in legno / esecuzioni a graticcio e pareti in legno pieno

Kit di installazione ES per installazione a secco senza malta in pareti con o senza struttura metallica di supporto, ma con rivestimento su una estremità

Kit di installazione WE per installazione a secco senza malta lontano da pareti piene, lontano da soffitti a soletta piena, e lontano da pareti divisorie leggere con struttura metallica di supporto e rivestimento su entrambi i lati

Kit d'installazione WA per installazione a secco senza malta sulla parte frontale di pareti e soffitti pieni

Kit d'installazione ES per installazioni a secco senza malta in soffitti con travi in legno e soffitti pieni in legno

Connettori flessibili

Griglia di copertura

Raccordi circolari

Cornice di collegamento al profilo

Parti accessorie utili

Rilevatore di fumo per condotti RM-O-3-D

Rilevatore di fumo del condotto con monitor per la scala di portata RM-O-VS-D

Caratteristiche di esecuzione

Costruzione quadrangolare con involucro rigido e flange ambo i lati con fori di fissaggio

Indicata per connessioni a canale, griglie di copertura, raccordi di connessione, connettori flessibili o cornici di collegamento al profilo

Il meccanismo di rilascio è accessibile e può essere testato dall' esterno.

2 pannelli di accesso di ispezionabilità, Ø110 mm, che è possibile aprire senza utensili

Controllo remoto con attuatore

Materiali e superfici

Involucro:

Lamiera d'acciaio zincato

Telaio realizzato in lamiera d'acciaio zincato, verniciato a polvere RAL 7001

Acciaio inossidabile AISI304

Pala della serranda:

Speciale materiale isolante

Materiale isolante speciale con rivestimento

Altri componenti:

Alberi delle serrande e leveraggio di trasmissione in acciaio zincato, nelle esecuzioni -1 e -2 in acciaio inox

Cuscinetti in plastica

Guarnizioni EPDM e TPE

Le varianti d'esecuzione con telaio in acciaio inox o verniciato a polvere soddisfano anche i requisiti critici di protezione dalla corrosione. Elenco dettagliato su richiesta.

Norme e direttive

Regolamento dei prodotti da costruzione

EN 15650 Ventilazione degli edifici – Serrande tagliafuoco

EN 1366-2 – Test di resistenza al fuoco per impianti di servizio – Serrande tagliafuoco

EN 13501 Classificazione di reazione al fuoco di prodotti da costruzione e di elementi per l'edilizia

EN 1751 Ventilazione degli edifici – Dispositivi terminali dell'aria

Pacchetto di fornitura

Se gli accessori vengono regolati di fabbrica con le serrande tagliafuoco, essi sono già inclusi nel codice d'ordine. L'installazione può richiedere materiali supplementari per il montaggio e il fissaggio, quali ad esempio malta, viti, lana minerale, ecc., per garantire la corretta installazione. Tali materiali non sono inclusi nel volume di fornitura, a meno che siano espressamente descritti come parte della fornitura. La selezione di accessori supplementari, nonché la determinazione e la fornitura di materiali per montaggio e fissaggio sono responsabilità delle parti coinvolte nell'esecuzione
e devono essere eseguite tenendo conto della classificazione desiderata.

Manutenzione

L'affidabilità del funzionamento della serranda antifumo deve essere verificata almeno ogni sei mesi dal proprietrio del sistema di estrazione fumo; è necessario eseguire prove di funzionamento conformemente ai principi fondamentali di manutenzione definiti dalla EN 13306 e dalla DIN 31051. Se due test consecutivi eseguiti alla distanza di 6 mesi hanno successo, il test successivo può essere eseguito un anno più tardi. Se 2 test consecutivi effettuati a distanza di 6 mesi danno esito positivo, il test successivo può essere eseguito dopo un anno

Un test funzionale comporta la chiusura e la riapertura della serranda

Le serrande tagliafuoco devono essere incluse nel programma di pulizia periodica del sistema di ventilazione

Per informazioni dettagliate relative alla manutenzione e ai controlli, consultare le istruzioni per l'installazione e l'uso

Dati tecnici

Dimensioni nominali: da 200 × 100 a 1500 × 800 mm

Lunghezza involucro: 305 e 500 mm

Intervallo di portata in volume: fino a 14400 l/s o fino a 51840 m³/h

Pressione differenziale: fino a 2000 Pa

Intervallo di temperatura: -20 – 50 °C

Massima velocità a monte*: ≤ 8 m/s per esecuzione standard, ≤ 12 m/s per esecuzione con attuatore con ritorno a molla

* Dati applicati a monte e a valle per uniformare le condizioni della serranda tagliafuoco

Uso improprio:

senza dispositivi accessori appositamente approvati in aree con atmosfere a rischio esplosione

come serranda antifumo

all'aperto senza un’adeguata protezione contro gli agenti atmosferici

in zone in cui le reazioni chimiche, previste o impreviste, possono causare danno alla serranda o portare a corrosione

Ciò che segue è valido per l'installazione in Germania:

Non utilizzare in sistemi di estrazione dell'aria in cucine professionali

Non usare nella sigillatura di attraversamenti combinata

Per l'uso delle unità di transito dell'aria possono essere richieste autorizzazioni ai sensi delle norme edilizie. Ciò deve essere verificato e richiesto da terzi.

Materiali edili resistenti alle fiamme che non formano goccioline (schiume elastomeriche) devono avere almeno classe di resistenza al fuoco C - s2, d0 secondo la linea guida tedesca M‑VV TB (2019/1). Rispettare le normative edilizie nazionali vigenti

Description

Dimensioni nominali

B × H: 200 × 100 – 1500 × 800 mm (dimensioni intermedie in incrementi di 1 mm)

L: 305 mm oppure L: 500 mm

Parti e caratteristiche

Temperatura di sgancio 72 °C o 95 °C (per l'utilizzo in sistemi di ventilazione ad aria calda)

Operazione manuale

Esecuzioni antideflagranti per zone 1, 2, 21, 22

Accessori

Interruttore fine corsa per l'indicazione della posizione pala della serranda

Attuatore di apertura/chiusura, tensione di alimentazione 24 V AC/DC o 230 V AC

Interruttore di fine corsa per l'indicazione della posizione pala della serranda per l'uso in atmosfere a rischio di esplosione

Attuatore con ritorno a molla per tensione di alimentazione 24 – 230 V, per l'uso in atmosfere a rischio di esplosione

Modulo di rete per l'integrazione in reti AS-i o LON

Attuatore con ritorno a molla e rilevatore di fumo da canale cablato, tensione di alimentazione 24 V DC o 230 V

Tutti gli accessori possono essere aggiornati successivamente

Involucro:

Lamiera d'acciaio zincato

Pala della serranda:

Speciale materiale isolante

Classificazione

Classe di potenza fino a EI 120 (v_e , h_o , i ↔ o) S secondo la norma EN 13501-3

INFORMAZIONI TECNICHE

Funzione, Dati technici, Dimensionamento rapido, Testo per specifica tecnica, Codice d'ordine

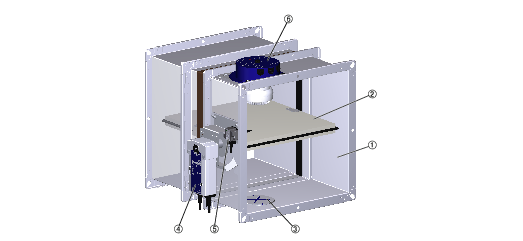

Descrizione del funzionamento Dimensioni nominali

¹⁾Disposizione dell'attuatore con ritorno a molla:

[A] = disposizione orizzontale

[B] = disposizione verticale

Dimensioni nominali	200 × 100 – 1500 × 800 mm ⁴
Lunghezza dell'involucro	305 e 500 mm
Intervallo di portata in volume	fino a 14400 l/s o 51840 m³/h
Range di pressione differenziale	Fino a 2000 Pa
Intervallo di temperatura ^{1, 3}	da -20 a 50 °C
Temperatura di azionamento	72 °C o 95 °C (per sistemi di ventilazione ad alta temperatura)
Velocità a monte ²	Esecuzione standard ≤ 8 m/s, Esecuzione con attuatore con ritorno a molla ≤ 12 m/s, Esecuzione con attuatore antideflagrante ExMax/RedMax-15-BF TR ≤ 10 m/s

¹ Le temperature possono essere diverse per unità con accessori. Eventuali dettagli per altre applicazioni sono disponibili su richiesta.
² Dati applicati a monte e a valle per uniformare le condizioni della serranda tagliafuoco
³ La condensazione e l'aspirazione di aria pulita e umida sono da evitare poiché, in caso contrario, l'operazione risulterà compromessa o non sarà possibile effettuarla.
⁴ Pala della serranda con guarnizione a labbro per dimensioni 1 e 2, pala della serranda con guarnizione con fermocorsa per dimensione 3.

Per le dimensioni, vedere la descrizione del funzionamento

Superficie libera e coefficiente di resistenza, larghezza 850 – 1500 mm

H	①	B [mm]
H	①	900	1000	1100	1200	1300	1400	1500
200	A[m²]	0,117	0,1665	0,1442	0,1578	0,1714	0,185	0,1986
200	ζ	0,44	0,42	0,40	0,39	0,38	0,36	0,35
250	A[m²]	0,16	0,2157	0,1972	0,2158	0,2344	0,253	0,2716
250	ζ	0,39	0,37	0,35	0,34	0,33	0,32	0,31
300	A[m²]	0,203	0,2649	0,2502	0,2738	0,2974	0,321	0,3446
300	ζ	0,35	0,34	0,32	0,31	0,30	0,29	0,28
350	A[m²]	0,246	0,2746	0,3032	0,3318	0,3604	0,389	0,4176
350	ζ	0,32	0,31	0,30	0,29	0,28	0,27	0,26
400	A[m²]	0,289	0,3226	0,3562	0,3898	0,4234	0,457	0,4906
400	ζ	0,30	0,29	0,28	0,27	0,26	0,25	0,25
450	A[m²]	0,332	0,3706	0,4092	0,4478	0,4864	0,525	0,5636
450	ζ	0,29	0,28	0,26	0,26	0,25	0,24	0,23
500	A[m²]	0,375	0,4186	0,4622	0,5058	0,5494	0,593	0,6366
500	ζ	0,27	0,26	0,25	0,24	0,24	0,23	0,22
550	A[m²]	0,418	0,4666	0,5152	0,5638	0,6124	0,661	0,7096
550	ζ	0,26	0,25	0,24	0,23	0,23	0,22	0,21
600	A[m²]	0,461	0,5146	0,5682	0,6218	0,6754	0,729	0,7826
600	ζ	0,25	0,24	0,23	0,22	0,22	0,21	0,20
650	A[m²]	0,504	0,5626	0,6212	0,6798	0,7384	0,797	0,8556
650	ζ	0,24	0,23	0,22	0,22	0,21	0,20	0,20
700	A[m²]	0,547	0,6106	0,6742	0,7378	0,8014	0,865	0,9286
700	ζ	0,24	0,23	0,22	0,21	0,20	0,20	0,19
750	A[m²]	0,59	0,6586	0,7272	0,7958	0,8644	0,933	1,0016
750	ζ	0,23	0,22	0,21	0,20	0,20	0,19	0,19
800	A[m²]	0,633	0,7066	0,7802	0,8538	0,9274	1,01	1,0746
800	ζ	0,22	0,21	0,20	0,20	0,19	0,19	0,18

① Parametro

Superficie libera e coefficiente di resistenza, larghezza 200 – 800 mm

H	①	B [mm]
H	①	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A [m²]	0,013	0,016	0,020	0,023	0,027	0,030	0,034	0,037	0,041	0,044	0,048	0,051	0,055
100	ζ	1,05	0,96	0,88	0,83	0,78	0,75	0,71	0,69	0,66	0,64	0,62	0,61	0,59
125	A [m²]	0,0175	0,0222	0,027	0,0317	0,0365	0,0412	0,046	0,0507	0,0555	0,0602	0,065	0,0697	0,0745
125	ζ	0,93	0,85	0,78	0,73	0,69	0,66	0,63	0,61	0,59	0,57	0,55	0,54	0,52
150	A [m²]	0,0221	0,0281	0,0341	0,0401	0,0461	0,0521	0,0581	0,0641	0,0701	0,0761	0,0821	0,0881	0,0941
150	ζ	0,85	0,77	0,71	0,67	0,63	0,60	0,58	0,55	0,54	0,52	0,50	0,49	0,48
160	A [m²]	0,024	0,030	0,037	0,043	0,05	0,056	0,063	0,069	0,076	0,082	0,089	0,095	0,102
160	ζ	0,66	0,60	0,55	0,52	0,49	0,47	0,45	0,43	0,41	0,40	0,39	0,38	0,37
200	A [m²]	0,031	0,040	0,048	0,057	0,065	0,074	0,082	0,091	0,099	0,108	0,116	0,125	0,133
200	ζ	0,74	0,67	0,62	0,58	0,55	0,52	0,50	0,48	0,47	0,45	0,44	0,43	0,41
250	A [m²]	0,0397	0,0507	0,0617	0,0727	0,0837	0,0947	0,1057	0,1167	0,1277	0,1387	0,1497	0,1607	0,1717
250	ζ	0,67	0,61	0,56	0,53	0,50	0,47	0,45	0,44	0,42	0,41	0,40	0,38	0,37
300	A [m²]	0,0489	0,0624	0,0759	0,0894	0,1029	0,1164	0,1299	0,1434	0,1569	0,1704	0,1839	0,1974	0,2109
300	ζ	0,62	0,56	0,52	0,49	0,46	0,44	0,42	0,40	0,39	0,38	0,36	0,35	0,34
350	A [m²]	0,0581	0,0741	0,0901	0,1061	0,1221	0,1381	0,1541	0,1701	0,1861	0,2021	0,2181	0,2341	0,2501
350	ζ	0,58	0,52	0,48	0,45	0,43	0,41	0,39	0,38	0,36	0,35	0,34	0,33	0,32
400	A [m²]	0,0673	0,0858	0,1043	0,1228	0,1413	0,1598	0,1783	0,1968	0,2153	0,2338	0,2523	0,2708	0,2893
400	ζ	0,54	0,49	0,46	0,43	0,40	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
450	A [m²]	0,0765	0,0975	0,1185	0,1395	0,1605	0,1815	0,2025	0,2235	0,2445	0,2355	0,2548	0,2741	0,2934
450	ζ	0,57	0,51	0,47	0,43	0,41	0,39	0,37	0,35	0,34	0,33	0,32	0,31	0,30
500	A [m²]	0,0857	0,1092	0,1327	0,1562	0,1797	0,2032	0,2267	0,2502	0,2737	0,266	0,2878	0,3096	0,3314
500	ζ	0,54	0,48	0,44	0,41	0,39	0,37	0,35	0,34	0,33	0,31	0,30	0,30	0,29
550	A [m²]			0,1264	0,1507	0,175	0,1993	0,2236	0,2479	0,2722	0,2965	0,3208	0,3451	0,3694
550	ζ			0,42	0,40	0,37	0,35	0,34	0,32	0,31	0,30	0,29	0,28	0,28
600	A [m²]			0,1394	0,1662	0,193	0,2198	0,2466	0,2734	0,3002	0,327	0,3538	0,3806	0,4074
600	ζ			0,41	0,38	0,36	0,34	0,32	0,31	0,30	0,29	0,28	0,27	0,27
650	A [m²]			0,1524	0,1817	0,211	0,2403	0,2696	0,2989	0,3282	0,3575	0,3868	0,4161	0,4454
650	ζ			0,39	0,37	0,35	0,33	0,31	0,30	0,29	0,28	0,27	0,26	0,26
700	A [m²]			0,1654	0,1972	0,229	0,2608	0,2926	0,3244	0,3562	0,388	0,4198	0,4516	0,4834
700	ζ			0,38	0,35	0,33	0,32	0,30	0,29	0,28	0,27	0,26	0,25	0,25
750	A [m²]			0,1784	0,2127	0,247	0,2813	0,3156	0,3499	0,3842	0,4185	0,4528	0,4871	0,5214
750	ζ			0,37	0,34	0,32	0,31	0,29	0,28	0,27	0,26	0,25	0,25	0,24
800	A [m²]			0,1914	0,2282	0,265	0,3018	0,3386	0,3754	0,4122	0,449	0,4858	0,5226	0,5594
800	ζ			0,36	0,33	0,32	0,30	0,29	0,27	0,26	0,26	0,25	0,24	0,23

① Parametro

Le tabelle di selezione rapida offrono una panoramica delle portate volumetriche con diversi livelli di potenza sonora e pressioni differenziali fino a 35 Pa. I valori intermedi approssimativi possono essere interpolati. I valori intermedi precisi possono essere calcolati mediante il nostro programma di progettazione Easy Product Finder.

Portata in volume q_v per pressione differenziale Δp_st < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	35	390	484	577	668	759	849	938	1027	1116	1205
125	35	507	627	745	862	978	1093	1208	1322	1435	1548
150	35	619	764	907	1048	1188	1326	1464	1601	1737	1873
160	35	728	897	1063	1227	1390	1550	1710	1869	2027	2185
200	35	835	1028	1216	1402	1586	1769	1950	2130	2309	2487
250	35	1026	1264	1496	1725	1951	2174	2396	2616	2835	3053
300	35	1232	1512	1786	2056	2321	2584	2844	3103	3360	3615
350	35	1434	1757	2071	2379	2683	2984	3281	3577	3870	4161
400	35	1634	1997	2351	2698	3039	3377	3710	4041	4369	4696
450	35	1474	1856	2225	2585	2938	3286	3629	3969	4305	4640
500	35	1647	2071	2480	2878	3269	3652	4031	4406	4778	5146
550	35			2733	3169	3595	4015	4429	4838	5243	5645
600	35			2983	3456	3919	4374	4823	5266	5704	6139
650	35			3232	3742	4241	4730	5213	5689	6160	6627
700	35			3479	4026	4560	5084	5600	6109	6613	7112
750	35			3725	4308	4877	5435	5984	6526	7062	7592
800	35			3970	4589	5193	5784	6367	6941	7508	8070

Portata in volume q_v per pressione differenziale Δp_st < 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]		B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	35	1293	1380	1468
125	35	1660	1772	1883
150	35	2008	2142	2276
160	35	2341	2497	2653
200	35	2664	2841	3017	2633	2915	3196	3476	3754	4031	4308
250	35	3270	3486	3701	3422	3785	4147	4506	4864	5221	5576
300	35	3869	4122	4374	4172	4611	5048	5482	5915	6345	6774
350	35	4451	4739	5027	4895	5406	5914	6419	6922	7423	7922
400	35	5020	5343	5664	5597	6177	6753	7327	7897	8465	9031
450	35	4972	5302	5630	6282	6929	7572	8211	8847	9480	10110
500	35	5512	5875	6237	6955	7667	8374	9077	9776	10471	11164
550	35	6044	6440	6834	7616	8392	9162	9926	10687	11444	12198
600	35	6570	6998	7424	8269	9107	9938	10763	11584	12401	13214
650	35	7091	7551	8008	8914	9813	10704	11589	12469	13344	14216
700	35	7606	8098	8585	9553	10511	11461	12405	13343	14276	15204
750	35	8118	8640	9158	10186	11203	12211	13213	14208	15197	16181
800	35	8626	9178	9727	10813	11889	12955	14013	15064	16109	17149

Portata in volume q_v per pressione differenziale Δp_st < 35 Pa
200 – 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	45	525	690	841	975	1107	1239	1369	1499	1629	1758
125	45	710	870	1088	1258	1427	1595	1762	1928	2094	2258
150	45	880	1115	1323	1529	1733	1935	2136	2336	2534	2732
160	45	1063	1309	1552	1791	2028	2262	2496	2727	2958	3188
200	45	1219	1499	1775	2046	2314	2580	2845	3107	3368	3628
250	45	1498	1844	2183	2517	2846	3173	3496	3818	4137	4455
300	45	1797	2207	2607	2999	3387	3770	4150	4527	4902	5274
350	45	2092	2563	3022	3472	3915	4354	4788	5218	5646	6071
400	45	2384	2915	3431	3937	4435	4927	5413	5896	6375	6851
450	45	2151	2709	3247	3772	4287	4794	5295	5790	6282	6769
500	45	2404	3022	3619	4200	4769	5329	5882	6429	6971	7508
550	45			3987	4623	5246	5858	6462	7059	7650	8237
600	45			4353	5043	5718	6382	7036	7683	8322	8957
650	45			4715	5460	6187	6902	7605	8300	8988	9669
700	45			5076	5874	6653	7418	8170	8913	9648	10376
750	45			5435	6286	7116	7930	8731	9522	10303	11077
800	45			5792	6695	7576	8440	9289	10127	10954	11774

Portata in volume q_v per pressione differenziale Δp_st < 35 Pa
700 – 1500 mm

H [mm]	LWA [dB(A)]	B [mm]		B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	45	1886	2014	2142
125	45	2422	2585	2748
150	45	2929	3126	3322
160	45	3416	3644	3871
200	45	3887	4145	4402	3842	4254	4663	5071	5477	5882	6285
250	45	4771	5086	5400	4993	5523	6050	6575	7097	7617	8136
300	45	5645	6014	6382	6088	6728	7365	7999	8630	9258	9884
350	45	6494	6915	7334	7142	7888	8629	9366	10100	10830	11558
400	45	7324	7795	8264	8166	9012	9853	10690	11522	12351	13177
450	45	7254	7735	8214	9166	10110	11048	11980	12908	13831	14751
500	45	8042	8572	9100	10147	11186	12217	13243	14263	15278	16289
550	45	8818	9397	9971	11113	12244	13367	14483	15593	16697	17797
600	45	9586	10211	10832	12065	13287	14499	15704	16902	18093	19280
650	45	10345	11016	11683	13006	14317	15617	16908	18192	19470	20741
700	45	11098	11814	12526	13938	15336	16722	18099	19467	20828	22183
750	45	11844	12606	13362	14861	16345	17816	19277	20729	22172	23609
800	45	12586	13391	14191	15777	17346	18901	20444	21978	23503	25020

Testo per specifica tecnica

Serranda tagliafuoco conforme agli standard di prodotto europei DIN EN 15650 con struttura quadrata o rettangolare, con 2 ampi accessi di ispezionabilità, comandabile senza utensili. Testata per le proprietà di resistenza al fuoco secondo la norma DIN EN 1366-2 (300 Pa e 500 Pa pressione negativa), dotata di marcatura CE.
La dichiarazione di prestazione (DoP) del produttore della serranda tagliafuoco dimostra che un prodotto è adatto alle relative condizioni di installazione, vale a dire in, sulla parte frontale di e lontano da pareti o soffitti, con le caratteristiche essenziali dichiarate, quali dimensione, struttura di supporto, tipo di installazione ed esecuzione, e che possiede la classe di prestazione corrispondente secondo EN 13501-3.
L'unità pronta al funzionamento include un meccanismo di rilascio e una pala della serranda sostituibile e resistente al fuoco, che, in funzione dell'applicazione, può essere orizzontale oppure verticale. Secondo l'applicazione, è classificata da:
da EI 30 (v_e, h_o i ↔ o) S a EI 120 (v_e, h_o i ↔ o) S

Indicata per:

Installazione in muratura

In pareti piene, pareti realizzate da pannelli di gesso, pareti divisorie leggere, pareti di compartimentazione, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni

Con kit d'installazione per collegamenti flessibili al soffitto in pareti piene

In pareti con intercapedine con strutture di supporto metalliche o in acciaio

In pareti con montanti in legno e pareti con telaio in legno, oltre che in pareti in legno pieno e in legno lamellare a strati incrociati

In o su pareti piene e in combinazione con soffitti in legno pieno, a travi di legno e modulari (sistema Cadolto)

In soffitti in legno pieno, soffitti con travi in legno e soffitti storici con travi in legno

Se sono installate molteplici serrande tagliafuoco in una parete piena o in un soffitto a soletta, la loro area combinata non deve superare 3 m²

Può essere installata insieme a FKRS-EU e FKR-EU in pareti e soffitti pieni, pareti divisorie leggere e pareti con intercapedine

In pareti divisorie leggere, pareti di compartimentazione, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni con strutture di supporto metalliche o in acciaio

Installazione a secco senza malta

In pareti divisorie leggere e pareti di compartimentazione con struttura metallica di supporto, rivestimento su entrambi i lati e collegamento flessibile al soffitto

In pareti con montanti in legno e pareti con telaio in legno, oltre che in pareti in legno pieno e in legno lamellare a strati incrociati

In pareti con intercapedine con struttura di supporto metallica o in acciaio e in pareti con intercapedine senza struttura metallica di supporto

In soffitti pieni e soffitti con travi di legno

Con un kit d'installazione sulla parte frontale di e lontano da pareti e soffitti pieni

Lontano da pareti divisorie leggere (penetrazione nella parete)

Installazione con isolante antincendio

Muri e soffitti solidi

In pareti divisorie leggere, pareti di compartimentazione, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni, con struttura di supporto metallica o in acciaio

In pareti a montanti in legno, esecuzioni a graticcio, pareti in legno pieno e pareti in legno lamellare a strati incrociati

Dimensioni da (B x H) 200 mm x 100 mm a 1500 mm x 800 mm, misure intermedie con incrementi di 1 mm.
Cassa a bassa perdita ottimizzata, fino alla classe di perdita C secondo EN 1751 con pressione differenziale ridotta e basso livello di potenza acustica.
Cassa della serranda tagliafuoco in lamiera d'acciaio zincato, opzionalmente lamiera d'acciaio zincato con verniciatura a polvere RAL 7001 o acciaio inox 1.4301.
Pala della serranda realizzata in materiale isolante speciale; rivestimento in opzione
Protezione dalla corrosione a norma EN 15650 in relazione con EN 60068-2-52. Conforme ai requisiti igienici di VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, di Ö-Norm H 6020 e H 6021, e di SWKI Lunghezza della cassa 305 mm o 500 mm con una flangia di 30 mm (L = 500 mm) per il collegamento a condotti di materiali non combustibili o combustibili. Rilascio termico a 72 °C o 95 °C (sistemi di ventilazione di aria calda) con un fusibile o termoelettricamente con un attuatore con ritorno a molla, pulsante e spia di indicazione (LED). Esecuzioni con un attuatore brushless per apertura e chiusura della serranda tagliafuoco, anche quando il sistema di ventilazione è in funzione e indipendentemente dalla dimensione nominale, sono particolarmente adatte per verifiche funzionali e sezioni di intercettazione del sistema di condotti. I modelli con servomotori con ritorno a molla senza spazzole per l'apertura e la chiusura della serranda tagliafuoco (quando il sistema di ventilazione è in funzione e indipendente dalle dimensioni nominali) sono particolarmente indicati per la prova funzionale o l'intercettazione quotidiana di sezioni di cavi.

Esecuzioni antideflagranti per le zone 1, 2, 21 e 22 disponibili con interruttore di fine corsa o attuatore con ritorno a molla.

Special features

Dichiarazione di prestazione in conformità con il regolamento europeo sui prodotti da costruzione

Classificazione secondo la norma EN 13501-3, fino a EI 120
(v_e, h_o, i ↔ o) S

Conforme ai requisiti della norma EN 15650

Testata per le proprietà di resistenza al fuoco secondo la norma EN 1366-2 (300 Pa e 500 Pa pressione negativa)

Installazione in muratura certificata con distanze ridotte di 40 mm da componenti di sostegno o 60 mm tra due serrande tagliafuoco (flangia a flangia)

La dimensione del passaggio "S" può essere di massimo 225 mm per installazione in muratura

2 accessi di ispezionabilità con innesto a baionetta per operazioni a una mano

Conforme ai requisiti igienici di VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, di Ö-Norm H 6020 e H 6021, e di SWKI

Protezione contro la corrosione secondo la normativa EN 15650 e EN 60068-2-52

Tenuta con pala chiusa in classe 2, secondo EN 1751

Tenuta della cassa secondo EN 1751, classe C, (B + H ≤700, classe B)

Bassa pressione differenziale e livello di potenza sonora

Qualsiasi direzione del flusso d'aria

Possibilità di integrazione all'interno del sistema centralizzato di gestione dell'edificio con il sistema della serranda tagliafuoco conforme agli standard internazionali secondo la norma IEC 62026-2 con interfaccia AS

Materiali e superfici

Involucro:

Lamiera d'acciaio zincato

Telaio realizzato in lamiera d'acciaio zincato, verniciato a polvere RAL 7001

Acciaio inossidabile AISI304

Pala della serranda:

Speciale materiale isolante

Materiale isolante speciale con rivestimento

Altri componenti:

Alberi delle serrande e leveraggio di trasmissione in acciaio zincato, nelle esecuzioni -1 e -2 in acciaio inox

Cuscinetti in plastica

Guarnizioni EPDM e TPE

Dati tecnici

Dimensioni nominali: da 200 × 100 a 1500 × 800 mm

Lunghezza involucro: 305 e 500 mm

Intervallo di portata in volume: fino a 14400 l/s o fino a 51840 m³/h

Pressione differenziale: fino a 2000 Pa

Intervallo di temperatura: -20 – 50 °C

Massima velocità a monte: ≤ 8 m/s per esecuzione standard, ≤ 10 m/s per esecuzione con attuatore con ritorno a molla

Criteri di equivalenza

La dichiarazione di prestazione in conformità al regolamento europeo sui prodotti da costruzione descrive tutti i tipi di installazione certificati CE, ad inclusione della classe di prestazione fino a EL 120 S secondo la norma EN 13501-3, nonché le caratt

I requisiti igienici sono soddisfatti conformemente a VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, Önorm H 6020 e H 6021 e SWKI.

Con marchio CE e quindi testato per la protezione antincendio secondo il regolamento UE 305/2011 e valutato secondo la direttiva macchine 2006/42/CE

Installazione a malta certificata CE a una distanza ≥ 60mm tra 2 serrande tagliafuoco (flangia a flangia)

Installazione a base di malta combinata a serrande tagliafuoco circolari in pareti piene, pareti divisorie leggere con rivestimento su entrambi i lati e pareti con intercapedine con sistema di montanti metallici on rivestimento su un lato

2 pannelli di accesso di ispezionabilità Ø110 mm, con innesto a baionetta (apribili senza utensili)

Perdita di pressione < 15 Pa alla dimensione di riferimento 400 × 200 mm e velocità frontale 6 m/s

Potenza acustica < 38 dB (A) alla dimensione di riferimento 400 × 200 mm e velocità frontale 6 m/s

Codice d'ordine FK2-EU

FK2-EU

–

1 – 7

600 × 400 × 500

Z43

1 Serie
FK2-EU Serranda tagliafuoco

2 Esecuzione
Nessun dato richiesto: esecuzione standard
1 involucro verniciato a polvere, RAL 7001
2 involucro in acciaio inox
7 pala della serranda rivestita
1 - 7 involucro verniciato a polvere, RAL 7001,
e pala della serranda verniciata
2 - 7 Involucro in acciaio inox e pala della serranda rivestita
W ²⁾ Con fusibile 95 °C (solo per sistemi di ventilazione ad aria calda)
B³⁾ Con fusibile rivestito 72 °C
WB³⁾ Con fusibile rivestito 95 °C (solo per sistemi di ventilazione ad aria calda)

3 Paese di destinazione
DEGermania
AT Austria
CHSvizzera
NL Paesi Bassi

4 Dimensione nominale [mm]
B × H × L

5 Accessori 1
Nessun dato: vuoto
ES¹⁾
GM^1,2)
WA¹⁾
WE¹⁾
GL100^1,2)
GL125^1,2)
GL150^1,2)
GL175^1,2)

6 Accessori 2
Nessun dato: vuoto
0A – FR

7 Accessori
Z00 – ZA14

1) Solo per FK2-EU con L = 500 mm
2) Non combinabile con Z...RM e ZA12
3) Solo per accessorio Z00 - Z03 e Z00EX - Z03EX

Esempio di ordine: FK2-EU-W/DE/600×200×500/ES/A0/Z43

Variante di esecuzione	Corpo (zincato)
Temperatura di azionamento	95 °C
Paese di destinazione	Italia
Dimensioni nominali	600 × 200 × 500 mm
Accessori 1	Kit d'installazione ES
Accessori 2	Griglia di copertura sul lato operativo
Accessorio	Attuatore con ritorno a molla 230 Volt

Nota:Per ulteriori rilevanti informazioni di progetto, installazione e altro prego rivolgersi al manuale di installazione ed uso.
,
Codice d'ordine FK2-EU come un'unità per il transito dell'aria

FK2-EU

–

1 – 7

200 × 200 × 500

Z03

1 SerieFK2-EU Serranda tagliafuoco 2 EsecuzioneNessun dato: esecuzione standard1 telaio verniciato a polvere, RAL 70012 Telaio in acciaio inox7 pala della serranda verniciata1 – 7 telaio verniciato a polvere, RAL 7001, e pala della serranda verniciata2 – 7 Cassa in acciaio inox e pala della serranda verniciata 3 Paese di destinazionesu richiesta 4 Dimensione nominale [mm]B × H × L 5 Accessori 1Nessun dato: vuotoES 6 Accessori 2AA Griglie di copertura su entrambi i lati 7 AccessoriZ00 - ZB01 Per l'installazione in Germania, notare che ciò che segue si applica quando è utilizzata come unità per il transito d'aria: se una serranda tagliafuoco con solo un elemento di chiusura meccanico viene utilizzata come unità per il transito d'aria, si applicano le le normative locali in materia di edilizia. Ciò potrebbe richiedere approvazioni delle autorità edilizie. Ciò deve essere verificato e richiesto da terzi. Solitamente, l'utilizzo di tali unità per il transito dell'aria è limitato a sistemi differenziali di pressione.

Esempio di ordine: FK2-EU/DE/200×200×500/AA/Z03

Variante di esecuzione	Corpo (zincato)
Paese di destinazione	Italia
Dimensioni nominali	200 × 200 × 500 mm
Accessori 1	Nessuna
Accessori 2	Griglie di copertura su entrambi i lati
Accessorio	I finecorsa visualizzano CHIUSO e APERTO

Dimensioni, Accessori e appendici

<strong>Kit d'installazione GL</strong>

FK2-EU con fusibile [kg] per lunghezza involucro L = 305 [mm]/L = 500 [mm]

H	B
H	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	4/5	5/6	6/8	7/9	8/11	9/12	10/13	–	–	–	–	–	–	–
150	4/6	5/7	7/9	8/10	9/12	10/13	11/15	–	–	–	–	–	–	–
200	5/7	6/8	7/10	9/12	10/13	11/15	12/16	15/20	16/21	21/27	23/29	24/31	26/32	27/34
250	7/9	8/10	10/12	11/14	12/16	14/18	15/19	16/21	18/23	24/29	25/31	27/33	29/35	30/38
300	8/10	9/12	11/14	12/15	13/17	15/19	16/21	18/23	19/25	26/32	28/34	30/36	32/39	33/41
350	8/11	10/13	11/15	13/17	15/18	16/20	18/22	24/29	26/32	28/34	30/37	32/39	34/42	36/44
400	9/11	11/13	12/16	14/18	16/20	17/22	19/24	26/31	28/34	31/37	33/39	35/42	37/45	39/47
450	10/12	11/14	13/17	15/19	17/21	23/28	26/31	28/34	30/36	33/39	35/42	38/45	40/48	43/50
500	10/13	12/15	14/18	16/20	18/22	25/30	27/33	30/36	33/39	35/42	36/45	40/48	43/51	46/54
550	–	15/19	18/22	21/26	24/28	26/32	29/35	32/38	35/41	37/44	40/47	43/51	46/54	49/57
600	–	16/20	19/23	22/27	25/30	28/33	31/37	34/40	37/43	40/47	43/50	46/53	49/57	52/60
650	–	17/21	20/25	23/28	27/32	30/35	33/39	36/42	39/46	42/49	45/53	48/56	51/60	55/63
700	–	18/22	21/26	25/30	28/33	31/37	35/41	38/44	41/48	44/52	48/55	51/59	54/63	58/67
750	–	19/23	22/27	26/31	29/35	33/39	36/43	40/47	43/50	47/54	50/58	54/62	57/66	61/70
800	–	20/24	24/28	27/33	31/36	34/40	38/44	42/49	45/53	49/57	53/61	56/65	60/69	64/73

Per ulteriori informazioni sulle versioni dell'FK2-EU, consultare la descrizione funzionale.

FK2-EU con servomotore con ritorno a molla Belimo (fig. dimensione 2)

Accessori 1 - Kit d'installazione

Kit di installazione GM

Per l'installazione in pareti solide interne non portanti con collegamento elastico al soffitto, è necessario un kit di installazione.
Il kit di installazione consente di installare la serranda tagliafuoco direttamente sotto il giunto di assestamento, senza interromperlo.
La lana minerale del collegamento elastico può essere utilizzata anche al di sopra della serranda tagliafuoco, s ≤ 30 mm se impostata
La serranda tagliafuoco viene fissata su 3 lati con il kit di installazione.
Serrande tagliafuoco con kit di installazione solo in combinazione con la lunghezza dell'involucro L = 500 mm
Installazione solo con pala della serranda orizzontale

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

L	Codice d'ordine
500	GM

Kit di installazione ES

Kit di installazione universalmente utilizzabile per l'installazione a secco

Nelle pareti divisorie leggere, nelle pareti antincendio, nelle pareti divisorie di sicurezza e nelle pareti di protezione dalle radiazioni, con borchie metalliche o sottostrutture in acciaio.
Nelle pareti in legno e nelle pareti a telaio, nonché nelle pareti in legno massiccio e in legno lamellare.
Nelle pareti dei pozzetti con borchie metalliche o sottostrutture in acciaio e nelle pareti dei pozzetti senza borchie metalliche
Nei soffitti in legno massiccio e a travetti in legno

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

L	Codice d'ordine
500	ES

Kit di installazione WA

Per l'installazione (a secco) direttamente su pareti e soffitti solidi, è necessario un kit di installazione.

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

L	Codice d'ordine
500	WA

Kit di installazione WE

Per l'installazione (installazione a secco) lontano da pareti o soffitti solidi (sotto il soffitto con condotto dell'aria orizzontale) e lontano da pareti leggere con borchie metalliche rivestite su entrambi i lati, è necessario un kit di installazione.
Canalizzazioni in acciaio zincato o in acciaio inossidabile
Rivestimento resistente al fuoco in loco

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazioe.

L	Codice d'ordine
500	WE

Per l'installazione in pareti leggere, pareti tagliafuoco e pareti divisorie di sicurezza con borchie metalliche e tavolato su entrambi i lati con collegamento al soffitto scorrevole (installazione a secco) direttamente sotto soffitti solidi, è necessario un kit di installazione.
I kit di installazione si adattano allo spessore della parete o alla larghezza delle borchie metalliche:

- GL100 per pareti di spessore 100 mm con larghezza del profilo di 50 mm

- GL125 per spessore parete 125 mm con larghezza profilo di 75 mm

- GL150 per uno spessore di parete di 150 mm con larghezza del profilo di 100 mm

- GL175 per spessore parete 175 mm con larghezza profilo 125 mm

Lato guida destro (altre posizioni di montaggio su richiesta).

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

L	Codice d'ordine
500	GL100 GL125 GL150 GL175

Accessori 2 – Griglia di copertura

Applicazione

Se il condotto dell'aria è collegato solo da un lato, l'altro lato deve essere dotato di una griglia terminale. A causa della struttura, per altezze superiori a 400 mm sono necessarie delle prolunghe.
La serranda tagliafuoco, la griglia terminale e, se necessario, le prolunghe sono montate in fabbrica e formano un'unica unità.
La sezione libera della griglia terminale è di circa il 70%.
La griglia terminale e la prolunga sono perforate per adattarsi alle flange della serranda tagliafuoco.
Le griglie terminali sono disponibili anche separatamente

Materiali e superfici

Griglia terminale e prolunghe (a seconda dell'altezza) in lamiera d'acciaio zincata (in aggiunta verniciata a polvere in grigio argento (RAL 7001) per le versioni verniciate a polvere (1) e in acciaio inox (2))
Larghezza della maglia 10 × 10 mm, larghezza del nastro 2 mm

Per la Germania vale:

Se le serrande tagliafuoco devono essere utilizzate come serrande di troppopieno, è necessario rispettare le norme edilizie statali.

Di norma, l'uso di queste saracinesche di troppopieno è limitato ai sistemi di ventilazione pressurizzati.

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

Lato operativo	Lato di installazione	Codice d'ordine	Lunghezza della cassa
Griglia di copertura	–	A0	305/500
–	Griglia di copertura	0A	500
Griglia di copertura	Griglia di copertura	AA *	500
Griglia di copertura	Connettore flessibile	AS	500
Connettore flessibile	Griglia di copertura	SA	500
Griglia di copertura	Raccordo di connessione circolare	AR	500
Raccordo di connessione circolare	Griglia di copertura	RA	500
Griglia di copertura	Cornice di collegamento al profilo	AF	305/500
Cornice di collegamento al profilo	Griglia di copertura	FA	500

* AA per FK2-EU in qualità di serranda a monte di un'unità di transito dell'aria e serranda per il transito dell'aria secondo la licenza generale dell'ispettorato edile Z-6.50-2540.

Accessori 2 – Connettore flessibile

Applicazione

I condotti dell'aria devono essere posati in modo da non esercitare forze significative sulla serranda tagliafuoco in caso di incendio. Devono essere rispettate le rispettive specifiche nazionali
A causa delle espansioni dei condotti e delle deformazioni delle pareti in caso di incendio, i connettori elastici sono consigliati per l'installazione in pareti leggere, pareti di pozzi e pareti tagliafuoco in costruzioni leggere e per l'installazione di paratie morbide.
I connettori elastici devono essere installati in modo che le forze di trazione e di taglio possano essere assorbite su entrambi i lati.
In alternativa, utilizzare condotti d'aria flessibili
A causa del design, le prolunghe sono necessarie per altezze superiori a 400 mm.
I connettori flessibili e le prolunghe sono perforati per adattarsi alle flange della serranda tagliafuoco.
I connettori flessibili sono disponibili anche separatamente

Materiali e superfici

Connettori flessibili in plastica rinforzata con tessuto e acciaio zincato. Prolunghe (a seconda dell'altezza) in lamiera d'acciaio zincata (in aggiunta verniciata a polvere in grigio argento (RAL 7001) per le varianti di design verniciate a polvere (1) e in acciaio inox (2))
Comportamento al fuoco secondo DIN 4102; B2

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

Lato operativo	Lato di installazione	Codice d'ordine	Lunghezza della cassa
Connettore flessibile	–	S0	305/500
–	Connettore flessibile	0S	500
Connettore flessibile	Connettore flessibile	SS	500
Connettore flessibile	Griglia di copertura	SA	500
Griglia di copertura	Connettore flessibile	AS	500
Connettore flessibile	Raccordo di connessione circolare	SR	500
Raccordo di connessione circolare	Connettore flessibile	RS	500
Connettore flessibile	Cornice di collegamento al profilo	SF	305/500
Cornice di collegamento al profilo	Connettore flessibile	FS	500

Accessori 2 – Cornice di collegamento al profilo

Applicazione

I telai di collegamento dei profili sono necessari per collegare i condotti dell'aria mediante guide di scorrimento.
Quando si installano i telai di collegamento dei profili, si possono ottenere meno perdite rispetto al collegamento con bulloni a flangia.
I telai di collegamento del profilo sono dotati di una battuta scorrevole. Oltre ai collegamenti angolari a 4 viti, il canale dell'aria e il telaio di collegamento del profilo sono collegati mediante guide di scorrimento.
I telai di collegamento del profilo sono perforati per adattarsi alle flange della serranda tagliafuoco.
I telai di collegamento dei profili sono disponibili anche separatamente

Materiali e superfici

Telaio di collegamento del profilo in acciaio zincato

Nota:
Le istruzioni per l'installazione e il funzionamento contengono ulteriori informazioni importanti per la pianificazione, in particolare per le situazioni di installazione.

Lato operativo	Lato di installazione	Codice d'ordine	Lunghezza della cassa
Cornice di collegamento al profilo	–	F0	305/500
–	Cornice di collegamento al profilo	0F	305/500
Cornice di collegamento al profilo	Cornice di collegamento al profilo	FF	305/500
Cornice di collegamento al profilo	Connettore flessibile	FS	500
Connettore flessibile	Cornice di collegamento al profilo	SF	305/500
Cornice di collegamento al profilo	Griglia di copertura	FA	500
Griglia di copertura	Cornice di collegamento al profilo	AF	305/500
Cornice di collegamento al profilo	Raccordo di connessione circolare	FR	500
Raccordo di connessione circolare	Cornice di collegamento al profilo	RF	305/500

Accessori 2 – Raccordo di connessione circolare

Applicazione

I raccordi rotondi sono disponibili per il modello quadrato FK2- EU e consentono di collegare direttamente i condotti rotondi.
A causa del design, sono necessarie estensioni per altezze superiori a 400 mm.
I raccordi rotondi e, se del caso, le prolunghe sono montati in fabbrica e formano un'unica unità.
I raccordi rotondi sono perforati per adattarsi alle flange della serranda tagliafuoco.
I raccordi rotondi sono disponibili anche separatamente

Materiali e finiture

Raccordo rotondo in lamiera d'acciaio zincata (in aggiunta verniciato a polvere in grigio argento (RAL 7001) per le versioni verniciate a polvere (1) e in acciaio inox (2)).

Lato operativo	Lato di installazione	Codice d'ordine	Lunghezza della cassa
Raccordo di connessione circolare	–	R0	305/500
–	Raccordo di connessione circolare	0R	500
Raccordo di connessione circolare	Raccordo di connessione circolare	RR	500
Raccordo di connessione circolare	Connettore flessibile	RS	500
Connettore flessibile	Raccordo di connessione circolare	SR	500
Raccordo di connessione circolare	Griglia di copertura	RA	500
Griglia di copertura	Raccordo di connessione circolare	AR	500
Raccordo di connessione circolare	Cornice di collegamento al profilo	RF	305/500
Cornice di collegamento al profilo	Raccordo di connessione circolare	FR	500

Dimensioni [mm]

Dimensioni nominali	B×H	øD
200	200 × 200	198
250	250 × 250	248
300	300 × 300	248
350	350 × 350	313
400	400 × 400	398
450	450 × 450	448
500	500 × 500	498
550	550 × 550	498
600	600 × 600	558
650	650 × 650	628
700	700 × 700	628
750	750 × 750	708
800	800 × 800	798

Accessori 02 – Prolunghe

Applicazione

A causa della struttura, le prolunghe sono necessarie a determinate altezze quando si utilizzano elementi di collegamento rotondi, griglie terminali, elementi di collegamento flessibili, pezzi stampati, ecc.
Le serrande tagliafuoco con raccordi flessibili, griglie terminali e raccordi rotondi sono fornite con prolunghe (a seconda dell'altezza).
Le prolunghe sono disponibili anche separatamente

Materiali e finiture

Prolunghe in lamiera d'acciaio zincata (in aggiunta verniciata a polvere in grigio argento (RAL 7001) per le varianti di design verniciate a polvere (1) e in acciaio inox (2)).

Nota:
Il movimento della pala della serranda non deve essere ostruito da alcun accessorio. La distanza tra la punta dell'apertura della pala della serranda e qualsiasi accessorio (parti stampate) deve essere di almeno 50 mm.

Sporgenza della pala della serranda [mm]

H	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
x	-204	-179	-154	-129	-104	-79	-54	-29 *	-4 *	21 *	46 *	71 *	96 *	121 *	146 *
y (1)	-8 *	17 *	42 *	67 *	92 *	117 *	142 *	167 **	192 **	217 **	242 **	267 **	292 **	317 **	342 **
y (2)	-204	-179	-154	-129	-104	-79	-54	-29 *	-4 *	21 *	46 *	71 *	96 *	121 *	146 *

* È necessario 1 prolungamento
** 2 Sono necessarie due prolunghe
(1) L = 305 mm
(2) L = 500 mm

Disposizione delle prolunghe

L	H	Lato operativo	Lato di installazione
305	100 – 400	–	195
305	405 – 800	195	2 × 195
500	100 – 400	–	–
500	405 – 800	195	195

Accessorio – Interruttore di fine corsa versione con fusibile

Applicazione

I finecorsa con contatti a potenziale zero consentono di indicare la posizione della serranda.
Nell'ambito della capacità di commutazione consentita, è possibile commutare relè o spie luminose o realizzare l'inoltro al sistema di allarme antincendio.
È necessario un finecorsa per ciascuna delle posizioni "CHIUSO" e "APERTO" della serranda.
Le serrande tagliafuoco con fusibile possono essere fornite o adattate con 1 o 2 finecorsa (per l'adattamento è necessario un modulo di adattamento).
Dati tecnici ed esempi di cablaggio vedi istruzioni per l'installazione e l'uso FK2-EU

Accessorio	Codice d'ordine
Interruttore fine corsa posizione della pala della serranda CHIUSA	Z01
Interruttore fine corsa per posizione pala della serranda APERTA	Z02
Interruttori fine corsa per posizioni pala della serranda CHIUSA e APERTA	Z03

Accessorio – Interruttore fine corsa in esecuzione a prova di esplosione

Applicazione

I finecorsa in esecuzione protetta Ex con contatti a potenziale zero consentono l'indicazione della posizione della serranda
Dichiarazione di conformità: EPS 20 ATEX 2 058 X
Nell'ambito della capacità di commutazione consentita, è possibile commutare relè o spie luminose o realizzare l'inoltro al sistema di allarme antincendio.
Gli interruttori di finecorsa devono essere collegati in un involucro certificato separatamente con un tipo di protezione riconosciuto secondo la norma EN 60079-0.
Per le posizioni "CHIUSO" e "APERTO" della serranda è necessario un finecorsa ciascuno.
Le serrande tagliafuoco con fusibile possono essere fornite o installate in un secondo momento con 1 o 2 finecorsa (per l'installazione in un secondo momento è necessario un gruppo di montaggio).
Per i dati tecnici e gli esempi di cablaggio vedere le istruzioni per l'uso supplementari "Serrande tagliafuoco antideflagranti tipo FK2-EU".

Accessorio	Codice d'ordine
Interruttore fine corsa posizione della pala della serranda CHIUSA	Z01EX
Interruttore fine corsa per posizione pala della serranda APERTA	Z02EX
Interruttori fine corsa per posizioni pala della serranda CHIUSA e APERTA	Z03EX

Tipo di attuazione	Meccanismo di sgancio	Etichettatura	Temperatura ambiente	Velocità massima del flusso d'aria
Meccanismo a molla	Fusibile	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 ... 40 °C	8 m/s
Meccanismo a molla	Fusibile e interruttore di fine corsa	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-20 ... 40 °C	8 m/s

Accessorio – Servomotore con ritorno a molla

Applicazione

Il funzionamento della serranda tagliafuoco con un attuatore a molla consente il controllo a distanza e/o l'attivazione da parte di appositi rilevatori di fumo.
In caso di interruzione di corrente o di attivazione termoelettrica, la serranda si chiude (principio della corrente a circuito chiuso).
Le serrande tagliafuoco motorizzate possono essere utilizzate per chiudere i condotti d'aria.
2 finecorsa integrati con contatti a potenziale zero consentono l'indicazione della posizione della serranda "APERTO" e "CHIUSO".
I cavi di collegamento dell'attuatore con ritorno a molla a 24 V sono dotati di spine. La connessione al sistema di bus TROX AS-i viene così stabilita rapidamente. Senza componenti di automazione, il collegamento a 24 V avviene tramite un trasformatore di sicurezza in loco.
È disponibile un kit di conversione per l'installazione successiva di un attuatore su una serranda tagliafuoco con design a fusibile.
Per i dati tecnici e gli esempi di cablaggio, consultare le istruzioni per l'installazione e il funzionamento di FK2-EU.

Accessorio	Codice d'ordine
Servomotore con ritorno a molla 230 V (Belimo)	Z43
Servomotore con ritorno a molla 24 V (Belimo)	Z45
Servomotore con ritorno a molla 24 V (Belimo) inclusa alimentazione BKN230-24-C-MP TR	Z60
Motore con ritorno a molla 24 V (Belimo) inclusa alimentazione BKN230-24-C-MP TR e modulo di controllo BKS24-1 TR	Z61
Servomotore con ritorno a molla 230 V (Siemens)	Z43S
Servomotore con ritorno a molla 24 V (Siemens)	Z45S

Sono possibili deviazioni specifiche per ogni Paese.

Accessorio – Servomotore con ritorno a molla a prova di esplosione

Applicazione

Il funzionamento della serranda tagliafuoco con un attuatore a molla consente il controllo a distanza e/o l'attivazione da parte di appositi rilevatori di fumo.
La serranda tagliafuoco può essere utilizzata nei sistemi di alimentazione e di estrazione dell'aria in aree protette dalle esplosioni
La serranda si chiude in caso di mancanza di corrente o di attivazione termoelettrica (principio della corrente a circuito chiuso)
Le serrande tagliafuoco con attuatore a molla possono essere utilizzate per il controllo "APERTO" e "CHIUSO".
2 finecorsa integrati con contatti a potenziale zero consentono l'indicazione della posizione della serranda "APERTO" e "CHIUSO".
Il collegamento elettrico viene effettuato nella morsettiera Ex
Temperatura di intervento dell'attuatore con ritorno a molla 72 °C
Dichiarazione di conformità: EPS 20 ATEX 2 058 X
Per i dati tecnici e gli esempi di cablaggio vedere le istruzioni per l'uso supplementari "Serrande tagliafuoco antideflagranti tipo FK2-EU".

Area di applicazione ATEX

Secondo la dichiarazione di conformità EPS 20 ATEX 2 058 X, la serranda tagliafuoco può essere utilizzata nelle seguenti zone Ex. È necessario rispettare le temperature ambientali e i tipi di rilascio e di azionamento specificati nei dati tecnici.

ExMax:

Zona 1, 2: gas, nebbie, vapori

Zona 21, 22: polveri

RedMax:

Zona 2: gas, nebbie, vapori

Zona 22: polveri

Accessorio	Codice d'ordine
ExMax-15-BF TR	ZEX1
RedMax-15-BF TR	ZEX3

Tipo di attuazione	Meccanismo di sgancio	Etichettatura	Temperatura ambiente	Velocità massima del flusso d'aria
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 ... 40 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 ... 40 °C	10 m/s

*Temperatura di sgancio: 72 °C

Accessorio – Attuatore con ritorno a molla e RM-O-3-D

Accessorio	Codice d'ordine
Con servomotore con ritorno a molla 230 V (Belimo) e rilevatore di fumo da canale integrato serie RM-O-3-D	Z43RM¹
Con servomotore con ritorno a molla 24 V (Belimo) e rilevatore di fumo da canale integrato serie RM-O-3-D	Z45RM¹
Con servomotore con ritorno a molla 230 V (Siemens) e rilevatore di fumo da canale integrato serie RM-O-3-D	Z43RMS¹
Con servomotore con ritorno a molla 24 V (Siemens) e rilevatore di fumo da canale integrato serie RM-O-3-D	Z45RMS¹

Il rilevatore di fumo può essere installato dal lato operativo o dal lato di installazione.

Accessorio – Attuatore con ritorno a molla e TROXNETCOM

Accessorio	Codice d'ordine
Servomotore con ritorno a molla 24 V e AS-EM	ZA07
Servomotore con ritorno a molla 24 V, RM-O-3-D e AS-EM	ZA12
Servomotore con ritorno a molla 24 V e MB-BAC-WA1/2	ZB01
Servomotore con ritorno a molla 24 V e LON-WA1/B3	ZL09
Servomotore con ritorno a molla 24 V e WA1/B3-AD	ZL10
Servomotore con ritorno a molla 24 V e WA1/B3-AD230	ZL11
Servomotore con ritorno a molla 24 V e TNC-Linkbox	ZA14
Servomotore con ritorno a molla 24 V e MB-BAC-WA1/2	ZB01

Accessorio – con servomotore con ritorno a molla a prova di esplosione e TROXNETCOM

Accessorio	Codice d'ordine
ExMax-15-BF TR e AS-EM/C	ZEX2
RedMax-15-BF TR e AS-EM/C	ZEX4

Accessorio – Rilevatori di fumo da canale

Applicazione

Per evitare che il fumo si diffonda negli edifici attraverso i sistemi di ventilazione e condizionamento, è importante rilevare il fumo in una fase precoce.
I rilevatori di fumo basati sul principio della luce diffusa rilevano il fumo indipendentemente dalla temperatura, in modo che le serrande antincendio si chiudano anche prima che venga raggiunta la temperatura di attivazione di 72 °C.
Se l'aria contiene materia in sospensione, come nel caso del fumo del fuoco, i raggi luminosi vengono deviati da essa. Un sensore (fotodiodo), che non è illuminato quando l'aria è limpida, viene colpito dalla luce diffusa.
L'attivazione della serranda tagliafuoco o tagliafumo si attiva quando la luminosità della luce diffusa supera un valore limite.

Accessorio	Codice d'ordine
Rilevatore di fumo a canale	RM-O-3-D
Rilevatore di fumo a canale	RM-O-VS-D

I rilevatori di fumo sono accessori che devono essere ordinati separatamente.
La serie RM-O-3-D può anche essere fornita assemblata e cablata per FK2-EU con applicazione standard.

Downloads

informazioni di prodotto

Scheda tecnica del prodotto FK2-EU

FK2-EU_PD_2022_03_15_DE_it Scheda tecnica del prodotto 62 MB pdf
Tailles préférentilles

170 KB pdf

brochure

Breve informazione FK2-EU

SF_2020_09_Kurzinfromation_FK2_EU_DE_CH__it Brochure 4.7 MB pdf

certificati

ATEX - CE declaration of conformity

FK2-EU_CE_ATEX_2022_07_06_DE_en Certificate 1.8 MB pdf
ATEX Certificate FK2-EU

FK2-EU_CE_ATEX_2022_03_22_DE_en Certificate 1 MB pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 KB pdf
Declaration of hygiene conformity Type FK2-EU

FK2-EU_HC_2024_05_DE_en Hygiene certificate 1.3 MB pdf
Dichiarazione di Prestazione

8 MB pdf
Dichiarazione di Prestazione FK2-EU

FK2-EU_DoP_2021_07_DE_it Certificati 380 KB pdf
Dichiarazione di conformità

90 KB pdf
EC declaration of conformity Type FK2-EU

FK2-EU_CE_2020_03_GB_en EC declaration of conformity 240 KB pdf
EU declaration of conformity Type FK2-EU

FK2-EU_CE-ATEX_2021_01_de_en Certificate 210 KB pdf
Environmental Product Declaration FK2-EU

FK2-EU_EPD_2024_03_DE_en Environmental Product Declarations 1.2 MB pdf
VKF - Riconoscimento

140 KB pdf

manuali d'uso

1. Manuale d'uso e d'installazione FK2-EU

FK2-EU_IOM_A00000092715_V1_2022_06_IT_it Manuale d'uso e d'installazione 12 MB pdf
1.1 Manuale d'uso e d'installazione Versione breve FK2-EU

FK2-EU_SV_IOM_A00000092717_V1_2022_06_IT_it Versione breve 2.6 MB pdf
Explosion-protected fire damper Type FK2-EU

FK2-EU-ATEX_A00000081822_V2_2023_05_GB_en Supplementary Operating Manual 1.9 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | GL

FK2-EU_GL_IM_2022_08_DE_de_en Additional Manual 1.3 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | WA

FK2-EU_WA_IM_2022_09_DE_de_en Additional Manual 1.8 MB pdf
Zusatz-Montageanleitung Umrüstbaugruppen / Additional Manual FK·2-EU - Conversion kits

OM_2022_08_A00000075121_FK2-EU_V1_DE_de_GB_en Zusatz-Betriebsanleitung 2.2 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | E3

FK2-EU_E3_IM_2022_09_DE_de_en Additional Manual 1.7 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | GLK

FK2-EU_GLK_IM_2022_08_DE_de_en Additional Manual 2.2 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | RM-O-3-D

FK2-EU_RM-O-3-D_IM_2021_07_02_DE_de_en Additional Manual 400 KB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | EW

FK2-EU_EW_IM_2022_09_DE_de_en Additional Manual 1.4 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | WE

FK2-EU_WE_IM_2022_09_DE_de_en Additional Manual 1.6 MB pdf
Zusatz-Montageanleitung / Additional Manual FK2-EU | ODA

FK2-EU_ODA_beigestellte-Daemmung-Gr1-Gr4_IM_2021_09_DE_de_en Additional Manual 690 KB pdf

Cliccando il pulsante, ci permetti di fornirti un'eccellente esperienza sul sito e processi di acquisto semplici. Questi cookie includono quelli necessari per il funzionamento del sito e per il controllo dei nostri servizi e applicazioni, così come quelli che vengono utilizzati esclusivamente per scopi statistici, per le impostazioni di convenienza o per visualizzare contenuti personalizzati. Potete decidere quali categorie volete consentire e potete regolare le impostazioni di utilizzo dei dati in base alle vostre esigenze individuali. Si prega di notare che, a seconda delle impostazioni che avete selezionato, tutte le funzionalità della pagina potrebbero non essere disponibili. Puoi cambiare la tua selezione in qualsiasi momento.

TECNICAMENTE NECESSARIO

Questi cookie sono necessari per il corretto funzionamento del nostro sito web e non possono essere disabilitati. Di norma, questi cookie vengono impostati solo in risposta ad azioni intraprese da voi, come l'impostazione delle preferenze sulla privacy o il riempimento del carrello della spesa. Inoltre, sono integrate funzionalità rilevanti per la sicurezza o il supporto tramite una webchat dedicata, inclusi tutti i cookie di sessione di TROX impostati dopo il login come cliente. È possibile impostare il proprio browser per bloccare questi cookies o per notificare la loro presenza. Come risultato, tuttavia, alcune aree del sito potrebbero non funzionare come previsto.

STATISTICHE E ANALISI DEL SITO WEB

Questi cookies permettono di raccogliere dati per statistiche e analisi in modo che TROX possa misurare le prestazioni dei siti visitati, identificare problemi tecnici e trovare punti di partenza per l'ottimizzazione. Possono essere impostati da noi o da terzi i cui servizi utilizziamo sui nostri siti. Gli utenti aiutano anche ad identificare, per esempio quali pagine vengono utilizzate più frequentemente o solo raramente o come le persone navigano tra le pagine web. Tutte le informazioni utilizzate da terzi sono aggregate e rese anonime.

FK2-EU

Per differenti applicazioni

Applicazione

Description

INFORMAZIONI TECNICHE

Funzione, Dati technici, Dimensionamento rapido, Testo per specifica tecnica, Codice d'ordine

Dimensioni, Accessori e appendici

Accessori 2 – Griglia di copertura

Accessori 2 – Connettore flessibile

Accessori 2 – Raccordo di connessione circolare

Accessori 02 – Prolunghe

Accessorio – Interruttore di fine corsa versione con fusibile

Accessorio – Interruttore fine corsa in esecuzione a prova di esplosione

Accessorio – Servomotore con ritorno a molla

Accessorio – Servomotore con ritorno a molla a prova di esplosione

Accessorio – Attuatore con ritorno a molla e RM-O-3-D

Accessorio – Attuatore con ritorno a molla e TROXNETCOM

Accessorio – con servomotore con ritorno a molla a prova di esplosione e TROXNETCOM

Accessorio – Rilevatori di fumo da canale

Downloads

informazioni di prodotto

Scheda tecnica del prodotto FK2-EU

Tailles préférentilles

brochure

Breve informazione FK2-EU

certificati

ATEX - CE declaration of conformity

ATEX Certificate FK2-EU

Certificate concerning statistical leakage tests

Declaration of hygiene conformity Type FK2-EU

Dichiarazione di Prestazione

Dichiarazione di Prestazione FK2-EU

Dichiarazione di conformità

EC declaration of conformity Type FK2-EU

EU declaration of conformity Type FK2-EU

Environmental Product Declaration FK2-EU

VKF - Riconoscimento

manuali d'uso

1. Manuale d'uso e d'installazione FK2-EU

1.1 Manuale d'uso e d'installazione Versione breve FK2-EU

Explosion-protected fire damper Type FK2-EU

Zusatz-Montageanleitung / Additional Manual FK2-EU | GL

Zusatz-Montageanleitung / Additional Manual FK2-EU | WA

Zusatz-Montageanleitung Umrüstbaugruppen / Additional Manual FK·2-EU - Conversion kits

Zusatz-Montageanleitung / Additional Manual FK2-EU | E3

Zusatz-Montageanleitung / Additional Manual FK2-EU | GLK

Zusatz-Montageanleitung / Additional Manual FK2-EU | RM-O-3-D

Zusatz-Montageanleitung / Additional Manual FK2-EU | EW

Zusatz-Montageanleitung / Additional Manual FK2-EU | WE

Zusatz-Montageanleitung / Additional Manual FK2-EU | ODA

TECNICAMENTE NECESSARIO

STATISTICHE E ANALISI DEL SITO WEB

CONVENIENZA E PERSONALIZZAZIONE

PER LA MIGLIORE ESPERIENZA TROX
