La griglia di ventilazione di alta qualità si integra perfettamente in ogni ambiente.
Opzioni

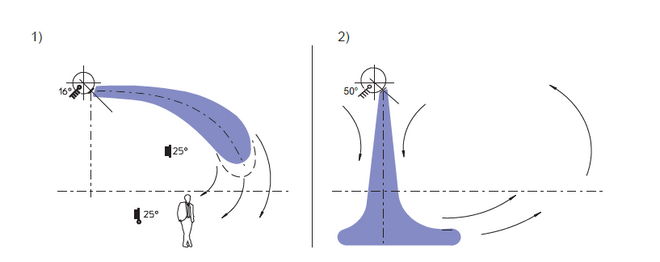

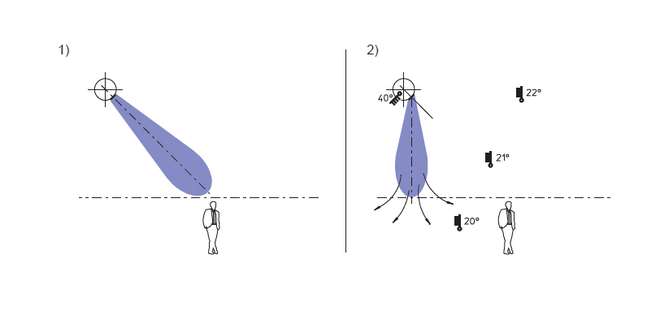

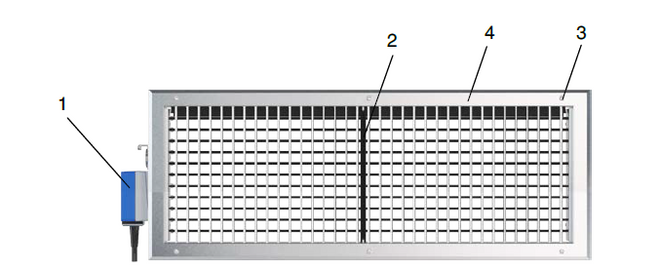

Le griglie di ventilazione DGMOVE-SELF sono uscite per l'aria di mandata in cui le lamelle orizzontali sono regolate da un indicatore di temperatura. Il risultato è un controllo della direzione dell'aria autoalimentato in funzione della temperatura per differenze di temperatura (ΔT) tra aria di mandata e aria interna. Le griglie di ventilazione con lamelle regolabili consentono di adattare il controllo della direzione dell'aria alle condizioni locali. Il risultato è una ventilazione a flusso misto nelle zone di comfort e nelle zone industriali, con una buona ventilazione generale dell'ambiente. A causa dell'induzione, la velocità del flusso dell'aria di mandata diminuisce con l'aumentare della distanza dalla griglia di ventilazione. La distanza alla quale la velocità del flusso d'aria raggiunge un certo valore definito, ad esempio 0,35 m/s, è chiamata distanza di lancio. Il flusso dell'aria di mandata proveniente da griglie a parete disposte vicino al soffitto raggiunge una distanza di lancio maggiore rispetto a un getto libero comparabile (senza influenza del soffitto), grazie all'effetto soffitto. Griglie singole, gruppi di griglie e sezioni lineari raggiungono distanze di lancio diverse. In modalità raffreddamento è necessario considerare la deviazione del getto verso la zona occupata, che aumenta all'aumentare della differenza di temperatura tra l'aria di mandata e quella dell'aria ambiente e al diminuire della velocità di scarico. In modalità riscaldamento, il getto dell'aria di mandata viene deviato verso il soffitto. Ciò non ha effetti negativi sulla velocità del flusso d'aria nella zona occupata, ma può influire sulla ventilazione complessiva della stanza.
Dimensioni nominali | 300 x 100 - 1200 x 250 mm |
Portata in volume minima | 23 – 275 l/s o 163 – 912 m³/h |
Portata massima in volume, con LWA max. 40 dB(A) senza accessori | 178 – 1000 l/s o 640 – 3603 m³/h |
Temperatura dell'aria di mandata | da -12 a +4 K |
Area libera geometrica A [m2]
H/B | 300 | 400 | 500 | 600 | 750 | 900 | 1050 | 1200 |
100 | 0,023 | 0,031 | 0,039 | 0,046 | 0,062 | 0,069 | 0,069 | 0,069 |
150 | 0,035 | 0,046 | 0,058 | 0,069 | 0,087 | 0,104 | 0,104 | 0,104 |
200 | 0,046 | 0,062 | 0,077 | 0,092 | 0,123 | 0,139 | 0,139 | 0,139 |
250 | 0,058 | 0,077 | 0,096 | 0,116 | 0,144 | 0,173 | 0,173 | 0,173 |
Aria di mandata area di afflusso dell'aria effettiva Aeff [m2]
H/B | 300 | 400 | 500 | 600 | 750 | 900 | 1050 | 1200 |
100 | 0,022 | 0,030 | 0,037 | 0,045 | 0,060 | 0,060 | 0,067 | 0,067 |
150 | 0,034 | 0,045 | 0,056 | 0,067 | 0,084 | 0,101 | 0,101 | 0,101 |
200 | 0,045 | 0,060 | 0,075 | 0,090 | 0,120 | 0,120 | 0,135 | 0,135 |
250 | 0,057 | 0,075 | 0,094 | 0,112 | 0,141 | 0,169 | 0,169 | 0,169 |
Testo per specifica tecnica
| DGMOVE | – | R | – | – | V | – | SELF | – | BL | / | 600 × 200 | / | L34 | / | AG | / | / | 44 | / | P1 - RAL9016 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 Tipo
DGMOVE Griglia di diffusione con regolazione
2 Esecuzione
Nessuna voce: installazione in pareti, davanzali o canalizzazioni
R Installazione in condotti circolari (grandi diametri)
RA Installazione in condotti circolari con Ø ridotto e curva aggiuntiva (diametri ridotti)
3 Bordo frontale
Nessuna voce: profilo 25 × 40 mm con bordo smussato
F01 Profilo 5 × 40 mm senza bordo smussato
F02 Profilo 10 × 40 mm senza bordo smussato
F03 Profilo 10 × 40 mm con bordo smussato
F04 Profilo 15 × 40 mm senza bordo smussato
F05 Profilo 15 × 40 mm con bordo smussato
F06 Profilo 20 × 40 mm senza bordo smussato
F07 Profilo 20 × 40 mm con bordo smussato
F08 Profilo 25 × 40 mm senza bordo smussato
F09 Profilo 30 × 40 mm con bordo smussato
F10 Profilo 35 × 40 mm con bordo smussato
F11 Senza bordo
4 Disposizione delle lamelle
V Lamella anteriore verticale
5 Regolazione
VAR regolazione elettrica variabile
SELF regolazione termicamente autoalimentata
6 Protezione antipallone
Nessuna voce: senza protezione antipallone
BS con protezione antipallone senza fori di fissaggio
BL con protezione antipallone con fori di fissaggio
7 Dimensione nominale [mm]
Specificare larghezza × altezza
8 Attuatore/sensore di temperatura
Solo con regolazione VAR
L1 Attuatore esterno a sinistra, alimentazione nascosta
L2 Attuatore interno a sinistra, alimentazione nascosta
L3 Attuatore esterno a sinistra, alimentazione visibile
L4 Attuatore interno a sinistra, alimentazione visibile
R1 Attuatore esterno a destra, alimentazione nascosta
R2 Attuatore interno a destra, alimentazione nascosta
R3 Attuatore esterno a destra, alimentazione visibile
R4 Attuatore interno a destra, alimentazione visibile
Solo con regolazione SELF
L34 Sensore di temperatura sinistro, 10 - 34 °C
L50 Sensore di temperatura sinistro, 10 - 50 °C
R34 Sensore di temperatura destro, 10 - 34 °C
R50 Sensore di temperatura destro, 10 - 50 °C
9 Accessorio
Adatta solo per aria di mandata
Nessuna voce: senza accessorio (solo griglia anteriore)
AG Unità di strozzatura, lamelle ad azione contrapposta
AS Serranda Hit and miss (serranda a scorrimento parallelo)
AB Piastra di rimbalzo
SAS Serranda inclinata Hit and miss
10 Fissaggio
Nessuna voce: fori svasati nel bordo anteriore
NO nessuna opzione di montaggio montata in fabbrica
11 Uscita dell'aria
Nessuna voce: divergente 0°
44 divergenza 44°
84 divergenza 84°
110 divergenza 110°
GEG contrapposta
12 Superficie
Nessuna voce: acciaio zincato
P0 verniciata a polvere, RAL 9010 (bianco puro), GU 50
P1 verniciata a polvere, specificare il colore RAL CLASSIC, percentuale di brillantezza
PS verniciata a polvere, specificare il colore NCS e la percentuale di brillantezza
Esempio d'ordine: DGMOVE-R-V-SELF-BL/600×200/L34/AG/44/P1-RAL9016
| DGMOVE - Griglia di diffusione con regolazione | |
| Esecuzione | nstallazione in condotti circolari (grandi diametri) |
| Bordo frontale | Profilo 25 × 40 mm con bordo smussato |
| Disposizione delle lamelle | Lamella anteriore verticale |
| Regolazione | regolazione termicamente autoalimentata |
| Protezione antipallone | con protezione antipallone con fori di fissaggio |
| Dimensione nominale [mm] | Larghezza 600, altezza 200 |
| Attuatore/sensore di temperatura | Sensore di temperatura sinistro, 10 - 34 °C |
| Accessorio | Unità di strozzatura, lamelle ad azione contrapposta |
| Uscita dell'aria | divergenza 44° |
| Superficie | verniciata a polvere, RAL 9016 (bianco traffico) |
