Applicazione
Caratteristiche speciali
Dimensioni nominali
Varianti
Connessione
Caratteristiche di esecuzione
Camere di raccordo quadrate con raccordo di connessione orizzontale per grandezze nominali 300, 300L, 600H e 625
Camere di raccordo circolare con raccordo di connessione orizzontale per grandezze nominali 250, 400L, 400H e 600
Camera di raccordo per aria di mandata con elemento di regolazione ottimizzato che assicura un flusso d'aria uniforme attraverso il frontale del diffusore
Facile installazione del frontale del diffusore grazie alla vite di fissaggio centrale con tappo
Raccordo per grandezze nominali 160 e 250 e connessione verticale ai condotti di ventilazione
Materiali e superfici
Norme e direttive
Manutenzione
I diffusori a soffitto ad effetto elicoidale in sistemi di condizionamento creano un vortice per erogare l'aria negli ambienti. Il flusso d'aria risultante induce elevati livelli di aria ambiente, riducendo rapidamente la velocità del flusso e la differenza di temperatura tra aria di mandata e aria ambiente. I diffusori a soffitto ad effetto elicoidale consentono di ottenere scale di portata elevate. Il risultato è una ventilazione a flusso miscelato nelle aree di conforto con una buona ventilazione globale dell'ambiente e un basso livello di turbolenze nella zona occupata.

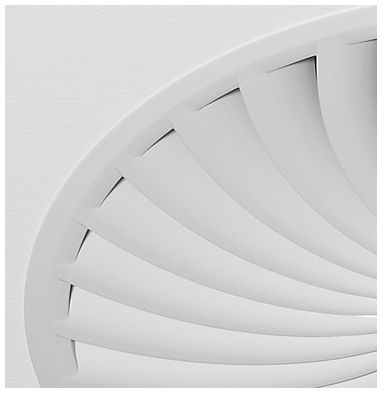

I diffusori a soffitto ad effetto elicoidale di tipo AIRNAMIC sono dotati di pale fisse con contorni sagomati in modo tridimensionale. Ciò assicura elevati valori di portata e un basso livello di potenza acustica. La differenza di temperatura tra aria di mandata e aria ambiente può variare da -10 a +10 K.
Una pala della serranda facilita la regolazione della portata per il commissioning.
Per conferire all'ambiente un aspetto estetico uniforme, i diffusori di tipo AIRNAMIC possono essere utilizzati anche per l'estrazione dell'aria. In questo caso, non è presente un elemento equalizzatore.
Dimensioni nominali | 160, 250, 300, 400, 600, 625 mm |
Scala di portata minima, con Δtz = -6 K | 5 – 76 l/s o 16 – 274 m³/h |
Scala di portata massima, con LWA ≅ 50 dB(A) | 44 – 385 l/s o 159 – 1386 m³/h |
Differenza di temperatura tra aria di mandata e aria ambiente | -12 – 10 K |
Le tabelle di selezione rapida forniscono una buona panoramica delle scale di portata e dei corrispondenti livelli di potenza acustica e delle pressioni differenziali. Le scale di portata minime si applicano a una differenza di temperatura tra aria di mandata e aria ambiente di -6 K. Le scale di portata massime si applicano a un livello di potenza acustica di circa 50 dB (A) con posizione della pala della serranda 0°. I valori esatti di tutti i parametri sono facilmente determinabili con il nostro programma di progettazione Easy Product Finder
AIRNAMIC-Q-Z-H (aria di mandata), livello di potenza acustica e pressione differenziale totale
NS | qv [l/s] | qv [m³/h] | 0° | 45° | 90° | |||
---|---|---|---|---|---|---|---|---|
Δpₜ [Pa] | LWA [dB(A)] | Δpₜ [Pa] | LWA [dB(A)] | Δpₜ [Pa] | LWA [dB(A)] | |||
300L | 13 | 47 | 1 | <15 | 2 | <15 | 2 | <15 |
300L | 40 | 144 | 9 | 24 | 16 | 24 | 23 | 24 |
300L | 68 | 245 | 27 | 37 | 45 | 38 | 65 | 39 |
300L | 95 | 342 | 539 | 50 | 89 | 51 | 127 | 51 |
300H | 16 | 58 | 1 | <15 | 2 | <15 | 4 | <15 |
300H | 55 | 198 | 15 | 22 | 27 | 24 | 41 | 27 |
300H | 90 | 324 | 41 | 37 | 72 | 39 | 111 | 42 |
300H | 130 | 468 | 86 | 50 | 150 | 51 | 232 | 54 |
600, 625 | 76 | 274 | 3 | <15 | 7 | <15 | 13 | 18 |
600, 625 | 180 | 648 | 18 | 24 | 41 | 31 | 72 | 41 |
600, 625 | 285 | 1026 | 44 | 40 | 102 | 47 | 180 | 58 |
600, 625 | 385 | 1386 | 80 | 50 | 185 | 59 | 329 | 71 |
0°, 45°, 90°: posizione della pala della serranda
AIRNAMIC-R-Z-H (aria di mandata), livello di potenza acustica e pressione differenziale totale
NS | qv [l/s] | qv [m³/h] | 0° | 45° | 90° | |||
---|---|---|---|---|---|---|---|---|
Δpt [Pa] | LWA [dB(A)] | Δpt [Pa] | LWA [dB(A)] | Δpt [Pa] | LWA [dB(A)] | |||
250 | 12 | 42 | 2 | <15 | 2 | <15 | 2 | <15 |
250 | 42 | 152 | 20 | 29 | 25 | 29 | 32 | 29 |
250 | 73 | 262 | 59 | 42 | 75 | 42 | 95 | 42 |
250 | 103 | 373 | 119 | 50 | 151 | 50 | 191 | 50 |
400L | 17 | 61 | 1 | <15 | 1 | <15 | 2 | <15 |
400L | 55 | 198 | 9 | 25 | 14 | 25 | 20 | 29 |
400L | 95 | 342 | 27 | 38 | 41 | 39 | 59 | 41 |
400L | 135 | 486 | 55 | 50 | 82 | 51 | 118 | 52 |
400H | 24 | 86 | 1 | <15 | 2 | <15 | 4 | <15 |
400H | 75 | 270 | 14 | 26 | 21 | 28 | 34 | 28 |
400H | 130 | 468 | 41 | 40 | 64 | 40 | 101 | 44 |
400H | 180 | 648 | 79 | 50 | 123 | 50 | 193 | 54 |
600, 625 | 57 | 205 | 2 | <15 | 4 | <15 | 8 | <15 |
600, 625 | 160 | 576 | 17 | 27 | 35 | 28 | 60 | 36 |
600, 625 | 265 | 954 | 47 | 40 | 97 | 45 | 163 | 54 |
600, 625 | 365 | 1314 | 89 | 50 | 185 | 58 | 310 | 66 |
0°, 45°, 90°: posizione della pala della serranda
AIRNAMIC-R-Z-V (aria di mandata), livello di potenza acustica e pressione differenziale totale
NS | qv [l/s] | qv [m³/h] | Δpₜ [Pa] | LWA [dB(A)] |
---|---|---|---|---|
160 | 5 | 16 | 1 | <15 |
160 | 18 | 64 | 13 | 26 |
160 | 31 | 111 | 39 | 40 |
160 | 44 | 159 | 80 | 50 |
250 | 12 | 42 | 1 | <15 |
250 | 44 | 159 | 11 | 24 |
250 | 77 | 277 | 33 | 40 |
250 | 109 | 394 | 68 | 50 |
Testo per specifica tecnica
Diffusori a soffitto ad effetto elicoidale con frontale quadrato o circolare per aree di conforto con requisiti di estetica e design particolarmente elevati. Varianti per aria di mandata e aria estratta. Eccellente funzione aerodinamica e acustica grazie ai deflettori con profili aerodinamici ottimizzati, per scarico del vortice d'aria orizzontale creando elevati livelli di induzione. Per installazione in tutti i tipi di controsoffitti sospesi. Componente pronto per l'installazione costituito da un frontale del diffusore con una camera di raccordo o un raccordo. Camera di raccordo con raccordo di connessione orizzontale, barra trasversale e fori o telai di sostegno, con una pala della serranda per la regolazione della portata e una guarnizione a labbro sul raccordo di connessione dell'aria di mandata con elemento di regolazione. In alternativa, raccordo di connessione per grandezze nominali 160 e 250 per la connessione diretta a condotti di ventilazione, fissaggio del frontale del diffusore senza bisogno di utensili. Il frontale del diffusore può essere fissato alla barra trasversale con una vite centrale, nascosta da un tappo cieco. I raccordi sono adatti per condotti di ventilazione secondo EN 1506 o EN 13180. Il livello di potenza acustica del rumore riverberato è misurato in conformità a EN ISO 5135.
Caratteristiche speciali
Frontale del diffusore con bordo piatto leggermente inclinato – solo 3 mm di altezza
Materiali e superfici
Frontale del diffusore, raccordo di connessione e pala della serranda in plastica ABS, UL 94, V 0, antifiamma
Camera di raccordo e barra trasversale in lamiera d'acciaio zincata
Frontale del diffusore con verniciatura RAL 9010, bianco puro
Dati tecnici
AIRNAMIC | – | R | – | Z | – | H | / | 400H | / | S1 - RAL… |
| | | | | | | | | | | | |||||
1 | 2 | 3 | 4 | 5 | 6 |
Stile | Circolare |
Sistema di condizionamento | Aria di mandata |
Connessione | Orizzontale |
Dimensioni nominali | 400H |
Superficie | RAL 9010, bianco puro |
Variante 1
Variante 2
NS | □Q₁ | H₁ | □Q₃ | H₃ | ∅D | A | C | ① | m [kg] |
---|---|---|---|---|---|---|---|---|---|
300L | 298 | 3 | 290 | 250 | 158 | 139 | 60 | AK-H-Q/300 | 3 |
300H | 298 | 3 | 290 | 250 | 158 | 139 | 60 | AK-H-Q/300 | 3 |
600 | 598 | 3 | 567 | 345 | 248 | 194 | 60 | AK-H-Q/600 | 8,7 |
625 | 623 | 3 | 567 | 345 | 248 | 194 | 60 | AK-H-Q/600 | 8,7 |
NS | ØD1 | H1 | ØD3 | H3 | ØD | A | C | ① | m [kg] |
---|---|---|---|---|---|---|---|---|---|
250 | 250 | 3 | 274 | 293 | 158 | 189 | 60 | AKR1* | 2,4 |
400L | 400 | 3 | 362 | 290 | 198 | 166 | 60 | AKR2 | 4 |
400H | 400 | 3 | 362 | 290 | 198 | 166 | 60 | AKR2 | 4 |
600 | 600 | 3 | 573 | 344 | 248 | 195 | 60 | AKR5 | 7,5 |
NS | ØD1 | H1 | ØD3 | H3 | ØD4 | A1 | ØD | C |
---|---|---|---|---|---|---|---|---|
160 | 160 | 3 | 144 | 117 | 146 | 0,5 – 30 | 98 | 50 |
250 | 250 | 3 | 222 | 117 | 225 | 0,5 – 30 | 158 | 50 |
NS | □Q2 | □Q1 | Aeff [m2] |
---|---|---|---|
300L | 262 | 298 | 0,0139 |
300H | 262 | 298 | 0,0175 |
600 | 539 | 598 | 0,0616 |
625 | 539 | 623 | 0,0616 |
NS | ∅D₁ | ∅D₂ | Aeff [m2] |
---|---|---|---|
160 | 160 | 132 | 0,0036 |
250 | 250 | 210 | 0,0098 |
400L | 400 | 352 | 0,0186 |
400H | 400 | 352 | 0,0258 |
600 | 600 | 546 | 0,0504 |
Installazione e messa in servizio
Nota: questi sono disegni schematici indicativi per illustrare i dettagli di installazione.
