X-AIR-CP-2T
Panneaux de commande pour modifier la température ambiante de consigne et pour mesurer la température ambiante
Équipement et accessoires en option
Application
Caractéristiques spéciales
Application
Caractéristiques spéciales
Modèles
Accessoires utiles
Matériaux et finitions
Modèles
Accessoires utiles
Matériaux et finitions
Panneau de commande avec écran tactile couleur
Fonctionnement
Le panneau de commande X-AIR-CP-2T est convivial, peu énergivore et offre un confort élevé aux occupants de la pièce. L'écran tactile couleur 2" est une interface utilisateur facile à utiliser qui convient au système de régulation de pièce X-AIRCONTROL.
Le panneau de commande comprend une sonde thermique.
Les utilisateurs peuvent aisément régler la température ambiante de consigne et le taux de renouvellement de l'air sur l'écran tactile.
L'unité de commande comprend une horloge en temps réel qui permet aux utilisateurs de définir des programmes hebdomadaires. Les heures peuvent être réglées directement sur l'écran tactile. Si un utilisateur sélectionne l'un des modes de fonctionnement temporaires "débit minimal" ou "débit maximal" et si une fonction de minuterie est utilisée, le système revient en mode Automatique pendant un certain délai (à définir) après avoir sélectionné le mode de fonctionnement temporaire.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Configuration pour les solutions autonomes
Dans les systèmes sans module principal de zone, le panneau de commande de pièce permet de configurer les modules de zone. L'accès aux paramètres de configuration est protégé par un mot de passe.

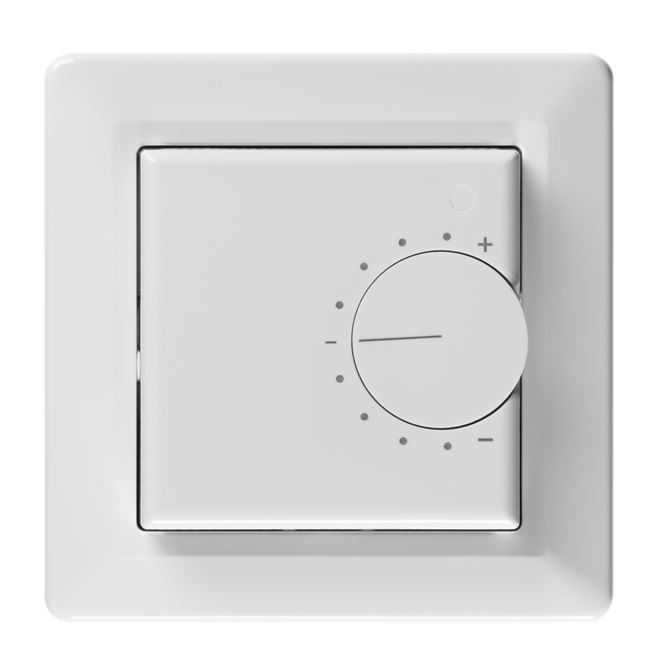

Panneau de commande avec régulateur de la valeur de consigne
Fonctionnement
Le panneau de commande X-AIR-CP-TS permet à l'utilisateur de modifier la température ambiante de consigne. Ce n'est possible que si un module principal de zone est utilisé avec X-AIRCONTROL.
Le panneau de commande comprend une sonde thermique.
Un régulateur de valeur de consigne permet à l'utilisateur de régler la température ambiante de consigne à ± 5 K. La plage de réglage peut être définie avec le module principal de zone.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Panneau de commande avec écran tactile couleur
Fonctionnement
Le panneau de commande X-AIR-CP-2T est convivial, peu énergivore et offre un confort élevé aux occupants de la pièce. L'écran tactile couleur 2" est une interface utilisateur facile à utiliser qui convient au système de régulation de pièce X-AIRCONTROL.
Le panneau de commande comprend une sonde thermique.
Les utilisateurs peuvent aisément régler la température ambiante de consigne et le taux de renouvellement de l'air sur l'écran tactile.
L'unité de commande comprend une horloge en temps réel qui permet aux utilisateurs de définir des programmes hebdomadaires. Les heures peuvent être réglées directement sur l'écran tactile. Si un utilisateur sélectionne l'un des modes de fonctionnement temporaires "débit minimal" ou "débit maximal" et si une fonction de minuterie est utilisée, le système revient en mode Automatique pendant un certain délai (à définir) après avoir sélectionné le mode de fonctionnement temporaire.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Configuration pour les solutions autonomes
Dans les systèmes sans module principal de zone, le panneau de commande de pièce permet de configurer les modules de zone. L'accès aux paramètres de configuration est protégé par un mot de passe.
Panneau de commande avec régulateur de la valeur de consigne
Fonctionnement
Le panneau de commande X-AIR-CP-TS permet à l'utilisateur de modifier la température ambiante de consigne. Ce n'est possible que si un module principal de zone est utilisé avec X-AIRCONTROL.
Le panneau de commande comprend une sonde thermique.
Un régulateur de valeur de consigne permet à l'utilisateur de régler la température ambiante de consigne à ± 5 K. La plage de réglage peut être définie avec le module principal de zone.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
X-AIR-CP-2T
Tension d’alimentation | 24 V CC ± 10 %, du module de zone |
Puissance nominale | 0,775 W sans capteurs externes |
Nominal en mode Veille | 0,5 W |
Entrée externe 1, capteur de CO2 | 0 – 10 V CC correspond à 0 – 2 000 ppm, avec alimentation électrique des capteurs ; bornes à vis 1 mm² max. |
Entrée externe 2, capteur d'humidité | 0 – 10 V CC correspond à 0 – 100 % d'humidité relative, avec alimentation électrique des capteurs ; bornes à vis 1 mm² max. |
Interface du module de zone | Câble de données Modbus AWG 26/6 C, fiche RJ12 (6P6C), 30 m max. |
Température de fonctionnement | – 10 à 40 °C |
Humidité maxi. | 0 – 95 % hr, sans condensation |
Classe de sécurité CEI | III (très basse tension de sécurité) |
Niveau de sécurité | IP 21 |
Conformité CE | CEM selon 2014/30/UE, ROHS 2011/65/UE |
Lieu de montage | Montage mural sur une boîte de dérivation de Ø 60 mm |
Dimensions | 82 × 82 × 41 mm |
Poids | 76 g |
X-AIR-CP-TS
Tension d’alimentation | 10 V DCC, du module de zone |
Sonde thermique | PT1000 |
Régulateur de la valeur de consigne | 10 kΩ |
Interface du module de zone | Modbus, bornes à vis, 1,5 mm² max., 30 m max. |
Température de fonctionnement | – 10 à 50 °C |
Humidité maxi. | 0 – 95 % hr, sans condensation |
Classe de sécurité CEI | III (très basse tension de sécurité) |
Niveau de sécurité | IP 30 |
Conformité CE | CEM selon 2014/30/UE, ROHS 2011/65/UE |
Lieu de montage | Montage mural sur une boîte de dérivation de Ø 60 mm |
Dimensions | 82 × 84 × 28 mm |
Poids | 74 g |
Panneau de commande avec écran tactile couleur
Panneaux de commande à utiliser avec le système de régulation de pièce X-AIRCONTROL, à raccorder aux modules de zone.
L'unité prête à raccorder comprend un écran tactile couleur 2" dotée d'une interface conviviale, un capteur de température ambiante et une horloge en temps réel.
Les utilisateurs peuvent aisément régler la température ambiante de consigne et le taux de renouvellement de l'air sur l'écran tactile. L'écran tactile permet aussi de définir des programmes hebdomadaires et régler d'autres fonctions de minuterie. Si un utilisateur sélectionne l'un des modes de fonctionnement temporaires "débit minimal" ou "débit maximal" et si une fonction de minuterie est utilisée, le système revient en mode Automatique pendant un certain délai (à définir) après avoir sélectionné le mode de fonctionnement temporaire.
Sert à configure les modules de zone dans des systèmes sans un module principal de zone. L'accès aux paramètres de configuration est protégé par un mot de passe.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Le panneau de commande peut être monté dans une boîte de dérivation de Ø 60 mm.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Panneau de commande avec régulateur de la valeur de consigne
Panneaux de commande à utiliser avec le système de régulation de pièce X-AIRCONTROL, à raccorder aux modules de zone.
Unité prête à raccorder à utiliser dans des systèmes de régulation avec des modules principaux de zone ; elle comprend un capteur de température ambiante et un régulateur de valeur de consigne.
Le régulateur de valeur de consigne permet à l'utilisateur de régler la température ambiante de consigne à ± 5 K. La plage de réglage peut être définie avec le module principal de zone.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Le panneau de commande peut être monté dans une boîte de dérivation de Ø 60 mm.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Panneau de commande avec écran tactile couleur
Panneaux de commande à utiliser avec le système de régulation de pièce X-AIRCONTROL, à raccorder aux modules de zone.
L'unité prête à raccorder comprend un écran tactile couleur 2" dotée d'une interface conviviale, un capteur de température ambiante et une horloge en temps réel.
Les utilisateurs peuvent aisément régler la température ambiante de consigne et le taux de renouvellement de l'air sur l'écran tactile. L'écran tactile permet aussi de définir des programmes hebdomadaires et régler d'autres fonctions de minuterie. Si un utilisateur sélectionne l'un des modes de fonctionnement temporaires "débit minimal" ou "débit maximal" et si une fonction de minuterie est utilisée, le système revient en mode Automatique pendant un certain délai (à définir) après avoir sélectionné le mode de fonctionnement temporaire.
Sert à configure les modules de zone dans des systèmes sans un module principal de zone. L'accès aux paramètres de configuration est protégé par un mot de passe.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Le panneau de commande peut être monté dans une boîte de dérivation de Ø 60 mm.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Panneau de commande avec régulateur de la valeur de consigne
Panneaux de commande à utiliser avec le système de régulation de pièce X-AIRCONTROL, à raccorder aux modules de zone.
Unité prête à raccorder à utiliser dans des systèmes de régulation avec des modules principaux de zone ; elle comprend un capteur de température ambiante et un régulateur de valeur de consigne.
Le régulateur de valeur de consigne permet à l'utilisateur de régler la température ambiante de consigne à ± 5 K. La plage de réglage peut être définie avec le module principal de zone.
Le module de zone reconnaît automatiquement le panneau de commande (plug and play).
Le panneau de commande peut être monté dans une boîte de dérivation de Ø 60 mm.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
|
|
Application
Pièces et caractéristiques
Application
Pièces et caractéristiques
Application
Pièces et caractéristiques
Application
Pièces et caractéristiques
Installation et mise en service
X-AIR-CP-2T
X-AIR-CP-TS
Installation et mise en service
X-AIR-CP-2T
X-AIR-CP-TS
Partager la page
Recommander cette page
Vous avez la possibilité de recommander cette page en partageant le lien.
Contact
Merci pour votre message !
Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.
Contact
Nous sommes à votre disposition
Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
Contact
Merci pour votre message !
Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
Contact
Nous sommes à votre disposition
Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01
Contact
Merci pour votre message !
Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

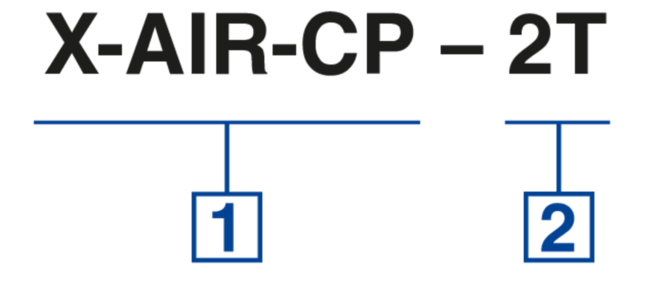

Type
