RETROFIT EasySet


00135081_0

RETROFIT

Pour le remplacement rapide des unités VAV sans interruption du fonctionnement du système

Composants de régulation pour unités terminales VAV

  • Alternative aisée au remplacement d'une unité complète
  • Remplacement en cas de modernisation
  • Plage étendue de fonctions
  • Installation sans interruption du fonctionnement du système
  • Pour gaines circulaires de dimensions nominales comprises entre 100 et 400 mm


Le kit des pièces Retrofit comprend :

  • Composants de régulation Easy, Compact ou Universel
  • Sonde de pression différentielle
  • Accessoires

Utilisation

Utilisation

  • Kits de pièces RETROFIT pour le remplacement ou la modernisation des composants de régulation dans des unités terminales VAV existantes
  • Idéal pour les cas où le remplacement de l'unité terminale VAV complète est impossible.
  • Remplacement d'unités électroniques pneumatiques défectueuses ou encrassées
  • Remplacement d'unités défectueuses avec des capteurs de vitesse de l'air
  • Conversion d'un système à débit constant en système à débit variable
  • Extension de la plage de fonctions pour économiser de l'énergie, pour plus de confort ou pour l'intégration dans le système centralisé de gestion du bâtiment (GTB-GTC)
  • Aucun changement de gaine nécessaire puisque l'unité existante continue d'être utilisée

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

Dimensions nominales

  • Pour gaines circulaires de dimension nominale 100, 112, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, ou 400

Description

Modèles

  • EasySet
  • CompactSet
  • UniversalSet

Pièces et caractéristiques

  • Les kits sont constitués de composants de régulation et d'accessoires
  • Régulateur électronique de débit et servomoteur
  • Sonde de pression différentielle pour la mesure du débit
  • Autocollants pour unité terminale VAV et pour les documents d'inspection ou de maintenance

Accessoires

  • 1 : adaptateur spécial pour EasySet et CompactSet
  • 2 : adaptateur spécial pour UniversalSet

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande
EasySet
00132486_0
① Régulateur Easy
② Capot de protection
③ Clapet de réglage existant
④ Capteur existant
⑤ Collier de fixation pour câbles électriques
⑥ Capteur de pression effective
⑦ Tubes


00132486_0
00132490_0
00132495_0

Régulateurs Easy LMV-D3A et LMV-D3A-F

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC −10/+20 %

Puissance nominale (AC)

5 VA max.

Puissance nominale (DC)

2,5 W max.

Temps de fonctionnement pour 90°

110 – 150 s

Entrée de signal valeur de consigne

0 – 10 V DC, Ra > 100 kΩ

Sortie de signal valeur réelle

00 – 10 V DC, 0.5 mA max.

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 20

Conformité CE

CEM selon 2014/30/EU


Régulateurs Compact LMV-D3-MP and LMV-D3-MP-F

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC −10/+20 %

Puissance nominale (AC)

4 VA max.

Puissance nominale (DC)

2 W max.

Couple

5 Nm

Temps de fonctionnement pour 90°

110 – 150 s

Entrée de signal valeur de consigne

0 – 10 V DC, Ra > 100 kΩ

Sortie de signal valeur réelle

00 – 10 V DC, 0.5 mA max.

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU

Poids

0,5 kg


Régulateur de débit VRD3

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC −10/+20 %

Puissance nominale (AC)

sans servomoteur 3,5 VA max.

Puissance nominale (DC)

sans servomoteur 2 W max.

Entrée de signal valeur de consigne

0 – 10 V DC, Ra > 100 kΩ

Sortie de signal valeur réelle

00 – 10 V DC, 0.5 mA max.

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 40

Conformité CE

CEM selon 2014/30/EU

Poids

0,440 kg


Servomoteurs NM24A-V et NM24A-V-ST

Tension d'alimentation

fournie par le régulateur

Puissance nominale (AC)

6 VA max.

Puissance nominale (DC)

3,5 W max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal de commande

fournie par le régulateur

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU

Poids

0,710 kg


Critères de sélection du kit

  • La sélection du kit de pièces RETROFIT requis dépend des composants de régulation existants
  • Un autre critère est la plage de tension du système existant
  • L'aperçu suivant montre lequel des 3 kits RETROFIT convient pour remplacer les composants de régulation existants et fournira la même gamme de fonctions
  • CompactSet et UniversalSet conviennent pour tous les régulateurs existants et peuvent même fournir une gamme étendue de fonctions
  • EasySet et CompactSet conviennent pour les axes circulaires de ∅ 10 – 20 mm et pour les axes carrés de 8 – 16 mm, l'extrémité de l'axe dépassant d'au moins 45 mm
  • UniversalSet convient pour les axes circulaires de ∅ 8 – 20 mm et pour les axes carrés de 8 – 18 mm, l'extrémité de l'axe dépassant d'au moins 25 mm
  • Les autres types d'axes nécessitent des adaptateurs spéciaux


Les régulateurs existants VR1, VR2, VRD et VRD2 sont combinés avec les servomoteurs KM24-I, SM24-I, NM24-V ou SM24-V.

Dimension nominale
 VNom
l/s
 VNom
m³/h
 Vmin
l/s
 Vmin
m³/h
100 95 342 10 36
112 125 450 13 47
125 155 558 15 54
140 195 702 20 72
160 250 900 25 90
180 315 1134 32 115
200 405 1458 40 144
225 525 1890 53 191
250 615 2214 62 223
280 795 2862 80 288
315 1030 3708 105 378
355 1275 4590 130 468
400 1675 6030 170 612


Sélection du kit de pièces

Régulateur existant Régulateur existant Plage de tension du signal Solution RETROFIT

VR1

– 0 – 10 V DC

– EasySet – CompactSet – UniversalSet

VR2

– 2 – 10 V DC

– CompactSet – UniversalSet

VRD

– 2 – 10 V DC

– EasySet (uniquement 0 – 10 V DC) – CompactSet – UniversalSet

VRD2

– 0 – 10 V DC – 2 – 10 V DC

– CompactSet – UniversalSet

NMV24-V

– 0 – 10 V DC

– EasySet – CompactSet – UniversalSet

NMV24-D

– 0 – 10 V DC

– EasySet – CompactSet – UniversalSet

NMV-D2

– 0 – 10 V DC – 2 – 10 V DC

– EasySet (uniquement 0 – 10 V DC) – CompactSet – UniversalSet

NMV-D2M

– 0 – 10 V DC – 2 – 10 V DC

– CompactSet – UniversalSet



EasySet

Kit de pièces pour la modernisation des unités terminales VAV dans les systèmes avec gaines circulaires, pour les grandeurs nominales 100 à 400 mm, pour le soufflage ou la reprise d'air.

Les clients peuvent facilement régler les débits sur le régulateur Easy grâce à des potentiomètres à échelles de pourcentages. Aucune tension électrique ni dispositifs supplémentaires ne sont requis.

Un couvercle de protection transparent permet d'éviter toute réinitialisation par inadvertance et assure la sécurité.

Voyant lumineux bien visible de l’extérieur pour la signalisation des fonctions : réglé, pas réglé et pas de tension électrique

Raccordements électriques par borniers à vis. Borniers doubles pour la tension électrique en boucle, c'est-à-dire pour la simple connexion de la transmission de tension aux régulateurs suivants.

Plage de tension pour signal de commande et de valeur réelle 0 à 10 V DC. Commandes impératives possibles avec commutateurs externes utilisant des contacts sans potentiel : FERMÉ, OUVERT, commutation entreVmin et Vmax.

Caractéristique identique, linéaire pour toutes les dimensions.

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

CompactSet

Kit de pièces pour la modernisation des unités terminales VAV dans les systèmes avec gaines circulaires, pour les grandeurs nominales 100 à 400 mm, pour le soufflage ou la reprise d'air.

Les clients peuvent facilement régler les débits sur le régulateur Compact en recourant au dispositif de paramétrage ou au logiciel dédié.

Plage de tension pour signal de valeur réelle et de commande 0 à 10 V DC ou 2 à 10 V DC. Commandes impératives possibles avec commutateurs externes utilisant des contacts sans potentiel : FERMÉ, OUVERT, commutation entreVmin et Vmax.

Caractéristique identique, linéaire pour toutes les dimensions.

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

UniversalSet

Kit de pièces pour la modernisation des unités terminales VAV dans les systèmes avec gaines circulaires, pour les grandeurs nominales 100 à 400 mm, pour le soufflage ou la reprise d'air.

Les clients peuvent facilement régler les débits sur le régulateur Universel en utilisant les boutons de réglage du régulateur, un dispositif de paramétrage ou un logiciel dédié.

Plage de tension pour signal de valeur réelle et de commande 0 à 10 V DC ou 2 à 10 V DC. Commandes impératives possibles avec commutateurs externes utilisant des contacts sans potentiel : FERMÉ, OUVERT, commutation entreVmin et Vmax.

Caractéristique identique, linéaire pour toutes les dimensions.

Servomoteur indépendant.

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

00132697_0

 Type
EasySet
CompactSet
UniversalSet



 Accessoires
       Sans indication : sans
       Des adaptateurs spéciaux sont disponibles pour les unités à axes carrés 8 x 8 mm avec des axes circulaires courts
1       Pour EasySet ou CompactSet
2       Pour UniversalSet



Modèles, Accessoires

  • Modèles
  • Accessoires
Easy controller LMV-D3A
00137597_0


00137597_0
00131912_0
00131918_0
00137070_0

Utilisation

  • Kit de pièces RETROFIT avec régulateur Easy LMV-D3

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

Pièces et caractéristiques

  • Sonde de pression différentielle pour la mesure des débits et recourant au principe de pression effective
  • Le régulateur Easy combine le régulateur de débit et le servomoteur dans un caisson
  • Tubes, petites pièces, mode d'emploi, autocollant

Montage et mise en service

  • Régler les pourcentages de débit sur des potentiomètres étalonnés, sans dispositif de paramétrage supplémentaire
  • Lancer le test de fonctionnement en appuyant sur le bouton de fonctionnement
  • Un voyant lumineux vert indique l'état de fonctionnement

Utilisation

  • Kit de pièces RETROFIT avec régulateur Compact LMV-D3-MP

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

Pièces et caractéristiques

  • Sonde de pression différentielle pour la mesure des débits et recourant au principe de pression effective
  • Le régulateur Compact combine le régulateur de débit et le servomoteur dans un caisson
  • Tubes, petites pièces, mode d'emploi, autocollant

Montage et mise en service

  • Régler les débits avec un dispositif de paramétrage ou en utilisant une interface et un logiciel dédié (à fournir sur site)
  • Régler le mode de fonctionnement 0 – 10 V DC ou 2 – 10 V DC
  • Procéder à un test de fonctionnement avec un dispositif de paramétrage, un logiciel ou en mesurant la tension

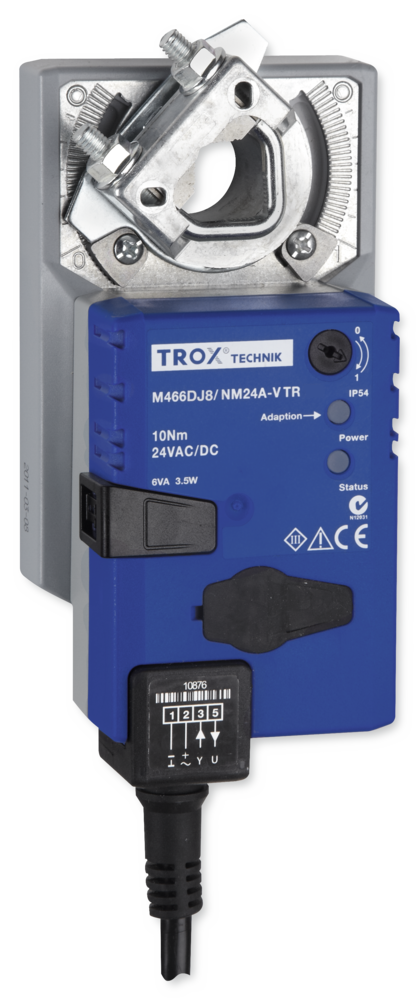

Utilisation

  • Kit de pièces RETROFIT avec régulateur Universal VRD3 et servomoteur NM24A-V

Caractéristiques spéciales

  • Remplacement rapide
  • Faible coût de modernisation, rapide retour sur investissement
  • Aucune interruption de fonctionnement du système
  • Faibles coûts de recyclage
  • La compatibilité électronique reste inchangée

Pièces et caractéristiques

  • Sonde de pression différentielle pour la mesure des débits et recourant au principe de pression effective
  • Régulateur Universel
  • Servomoteur
  • Tubes, petites pièces, mode d'emploi, autocollant

Montage et mise en service

  • Régler les pourcentages de débit sur des potentiomètres étalonnés, sans dispositif de paramétrage supplémentaire
  • De manière alternative, régler les débits avec un dispositif de paramétrage ou en utilisant une interface et un logiciel dédié (à fournir sur site)
  • Régler le mode de fonctionnement 0 – 10 V DC ou 2 – 10 V DC
  • Procéder à un test de fonctionnement avec un dispositif de paramétrage, un logiciel ou en mesurant la tension

Adaptateur spécial 1 pour EasySet et CompactSet
00133863_0

Axe existant

- axe carré de 8 mm x 8 mm (servomoteur existant KM 24-I)

- axe circulaire de ∅ 8 à 12 mm


00133863_0
00133860_0

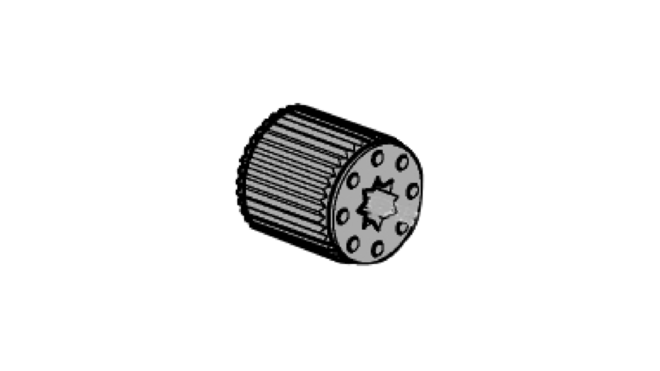

Axe de blocage

Téléchargements

Information produit

  • Retrofit 5/3/7

    5/3/7 Technical Leaflet 360 ko pdf

  • Type RETROFIT

    K5 – 1.3 – 81 Brochure technique 460 ko pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
