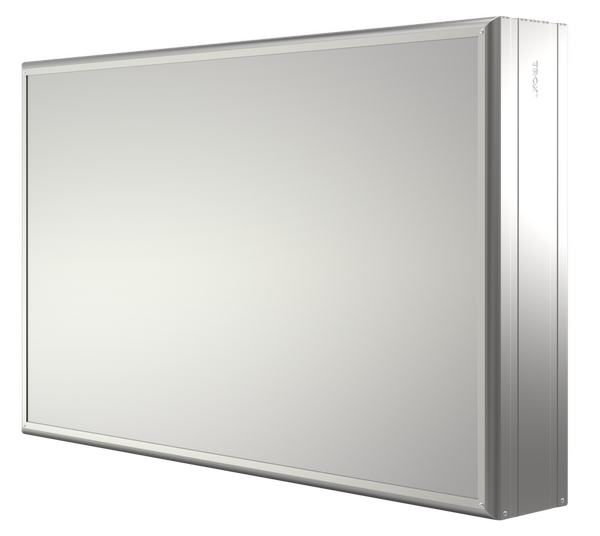

RK | TROX HESCO Schweiz AG

Cadre de baffle optimisé; aérodynamiquement

Cadre de baffle optimisé aérodynamiquement

Baffle avec atténuation par insertion élevée dans la gamme de basses fréquences

Baffles pour silencieux acoustique avec tôle de résonance, prêts à l'emploi dans les systèmes de ventilation

L'effet d'atténuation acoustique est dû à la résonance

Efficacité énergétique due au cadre aérodynamique
(rayon de l'arête arrondie 20 mm)

Les données acoustiques mesurées sont conformes à la norme ISO 7235

Le matériau d'absorption sonore est biodégradable et donc hygiéniquement sûr

Le matériau d'absorption sonore est incombustible, conforme à la norme EN 13501, classe de résistance au feu A1

Pour une utilisation dans des zones présentant un risque potentiel d'explosion (au sens de la Directive CE 2014/34/UE (ATEX)), zones 1, 2, 21 et 22 (extérieur) conformément à la Directive CE 1999/92/CE

Température de fonctionnement jusqu'à 100 °C ; jusqu'à 300 °C pendant 8 heures maximum

Équipement en option

Exécutions en acier inoxydable et revêtement PUR sur demande

Information générale

Application

Baffles pour silencieux acoustique avec tôles de résonance utilisés pour la réduction du bruit du ventilateur et du flux d'air dans les systèmes de ventilation
L'effet d'atténuation acoustique est dû à la résonance
Atténuation, en particulier dans la gamme des basses fréquences des bruits critiques du ventilateur
Testé et homologué pour des applications hygiéniques, en accord avec la norme VDI 6022
Pour une utilisation dans des zones présentant un risque potentiel d'explosion (ATEX), zones 1, 2, 21 et 22 (extérieur) conformément à la Directive CE 1999/92/CE.

Caractéristiques spéciales

Les tôles de résonance permettent une atténuation statique élevée dans la gamme de fréquences du bruits généré par le ventilateur
Efficacité énergétique due au cadre aérodynamique du baffle
- Jusqu'à une réduction de 30% de la perte de charge
Testé et homologué pour des applications hygiéniques, en accord avec la norme VDI 6022

Dimensions nominales

H: 150 – 1800 mm
L : 500, 750, 1000, 1250, 1500 mm
Tailles intermédiaires H possibles : 150 – 1 800 mm par incréments de 1 mm
Longueurs intermédiaires (L) possibles : 150 – 1 500 mm par incréments de 1 mm
H + L 600 mm min., 3 300 mm max., 80 kg max.
Subdivision de la hauteur et de la longueur : indisponibles

Modèles

Principale gamme d'atténuation

A : 250/125 Hz
C : 125/63 Hz

Exécution

Matériaux et finitions

Aucune indication : acier galvanisé 1.0917
P1 : revêtement poudre RAL 7001, gris argent

Pièces et caractéristiques

Cadre aérodynamique
- Poids réduit et rigidité accrue en raison du profilé spécial
- Favorise l'amélioration de la circulation de l'air, et donc la réduction du bruit du flux d'air
- Réduit la perte de pression
- Recouvre les bords du matériau d'absorption sonore
Les tôles de résonance conçues pour réduire le bruit du flux d'air par résonance

Caractéristiques d'éxécution

Le matériau d'absorption sonore et les tôles de résonance équipés pour réduire le bruit du flux d'air par résonance
Le cadre aérodynamique du baffle (rayon de l'arête arrondie > 20 mm) permet une réduction des turbulences en amont et en aval, avec un cadre à rainures pour une plus grande rigidité
Bords du cadre à arête arrondie pour éviter l'encrassement
Température de fonctionnement jusqu'à 100 °C, jusqu'à 300 °C pendant 8 heures maximum.

Matériaux et finitions

Cadres de baffles, meneau central et tôles de résonance en tôle d'acier galvanisé 1.0917
Le matériau absorbant est en laine minérale
- Conforme à EN 13501, classe de résistance au feu A1, incombustible
- Label de qualité RAL-GZ 388
- Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
- Insensible au développement fongique et bactérien conformément à EN 846

Normes et directives

L'atténuation statique et le niveau de puissance sonore du bruit du flux d'air ont été testés selon la norme ISO 7235
Conforme aux exigences d'hygiène des normes VDI 6022 VDI 6022, VDI 3803 Partie 1 et DIN 1946 Partie 4
Directive CE 2014/34/CE (ATEX) : équipement et systèmes de protection prévus pour une utilisation dans les zones présentant un risque potentiel d'explosion
Directive CE 1999/92/CE (ATEX) : amélioration de la sécurité et de la santé des travailleurs exposés aux risques d'atmosphères explosibles.

Maintenance

Maintenance réduite, étant donné que la structure et les matériaux ne nécessitent aucun entretien.
Intervalles de nettoyage conformes à VDI6022

Description

Information technique

Fonctionnement, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Schéma du RK

1 Cadre du baffle
2 Tôles de résonance des deux côtés
3 Matériau d'absorption sonore

L'effet de l'atténuation des baffles RK provient de la résonance. La surface des baffles qui est parallèle à l'écoulement d'air est recouverte de tôles de résonance. Ces tôles oscillent à cause du son (résonance), pour pouvoir ainsi absorber l'énergie sonore. La résonance fonctionne le mieux dans la gamme de fréquences de bruit du ventilateur critique. Les baffles ont une remplissage de laine minéral qui empêche une amplification du son.

Épaisseur des baffles	200 mm
Dimensions nominales (H x L)	150 × 450 – 1 500 × 1 500 mm, 450 × 150 – 1 800 × 1 500 mm
Subdivision de la hauteur	Indisponible
Largeur subdivisée	Indisponible
Dimensions intermédiaires	Par incréments de 1 mm
Température de fonctionnement	Jusqu'à 100 °C, jusqu'à 300 °C pendant 8 heures maximum

La longueur (L) des baffles pour silencieux acoustique s'accorde avec le sens du flux d'air.

Les tableaux de sélection rapide fournissent un aperçu des atténuations statiques et des pressions différentielles suivant l'écartement de baffles et les vitesses d'air. Des valeurs intermédiaires peuvent être calculées grâce à notre programme de sélection Easy Product Finder.
Les pressions différentielles s'appliquent aux silencieux acoustiques d'une hauteur de 1 m.

RK200-A, perte par insertion D_e [dB] et pression différentielle Δp_t [Pa]

L	Écartement des baffles	Fréquence centrale f_m [Hz]			v_s [m/s]
L	Écartement des baffles	63	125	250	6	10	14
500	50	6	17	12	21	58	114
500	100	5	10	5	11	31	61
1000	50	8	24	14	24	67	131
1000	100	5	18	6	13	35	69
1500	50	11	32	17	27	75	147
1500	100	8	25	8	14	40	78

RK200-C, perte par insertion D_e [dB] et pression différentielle Δp_t [Pa]

L	Écartement des baffles	Fréquence centrale f_m [Hz]			v_s [m/s]
L	Écartement des baffles	63	125	250	6	10	14
500	50	8	14	7	21	58	114
500	100	3	6	3	11	31	61
1000	50	10	20	9	24	67	131
1000	100	7	10	4	13	35	69
1500	50	13	27	11	27	75	147
1500	100	10	13	5	14	40	78

Les baffles d'un silencieux acoustique réduisent le bruit du ventilateur et du flux d'air dans les systèmes de climatisation. L'effet d'atténuation est dû à la résonance. Doit être utilisé en combinaison avec d'autres baffles. Une économie d'énergie, et une hygiène testée. Le kit d'installation se compose d'un cadre profilé aérodynamique (rayon de l'arête arrondie de 20 mm), d'un matériau d'absorption sonore et de tôles de résonance. Le cadre du baffle réduit les pertes de pression et le bruit de flux d'air. Le profilé spécial contribue à réduire le poids et à améliorer la rigidité des baffles. Bords du cadre à arête arrondie pour préserver l'absorption sonore. Perte par insertion et niveau de puissance acoustique du bruit du flux d'air mesurés selon EN ISO 7235. Conception hygiénique conforme aux normes VDI 6022, VDI 3803 Partie 1 et DIN 1946 Partie 4. Convient aux zones explosibles (ATEX), zones 1, 2, 21 et 22 (extérieur) conformément à la Directive 1999/92/CE.

Caractéristiques spéciales

Les tôles de résonance permettent une atténuation statique élevée dans la gamme de fréquences du bruits généré par le ventilateur
Efficacité énergétique due au cadre aérodynamique du baffle
- Jusqu'à une réduction de 30% de la perte de charge
Testé et homologué pour des applications hygiéniques, en accord avec la norme VDI 6022

Matériaux et finitions

Cadres de baffles, meneau central et tôles de résonance en tôle d'acier galvanisé 1.0917
Le matériau absorbant est en laine minérale
- Conforme à EN 13501, classe de résistance au feu A1, incombustible
- Label de qualité RAL-GZ 388
- Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
- Insensible au développement fongique et bactérien conformément à EN 846

Modèles

Principale gamme d'atténuation

A : 250/125 Hz
C : 125/63 Hz

Exécution

Matériaux et finitions

Aucune indication : acier galvanisé 1.0917
P1 : revêtement poudre RAL 7001, gris argent

Données techniques

Épaisseur des baffles: 200 mm
Dimensions nominales : 150 × 450 – 1 500 × 1 500 mm, 450 × 150 – 1 800 × 1 500 mm
Tailles intermédiaires par incréments de 1 mm
Température de fonctionnement jusqu'à 100 °C, jusqu'à 300 °C pendant 8 heures maximum.

La longueur (L) des silencieux acoustiques à baffles s'accorde avec le sens du flux d'air.

Caractéristiques de sélection

B [mm]
H [mm]
L (dans le sens du flux d'air) [mm]
q_v (m³/h)
D_e À 250 Hz [dB]
Δp_st [Pa]

–

…

–

200

600

1500

1 Type

RK Baffles pour silencieux

2 Variante

Aucune indication : modèles TROX standard

3 Exécution de l'atténuateur Optimisé pour les fréquences suivantes

A 250/125 Hz

C 125/63 Hz

4 Matériau

Aucune indication : tôle d'acier galvanisé (1.0917)

P1 Laqué RAL 7001, gris argent

5 Épaisseur des baffles [mm]

200

6 Hauteur [mm]

150 – 1800

7 Longueur dans le sens du flux d'air [mm]

150 – 1500

Exemple de commande : RK–A/200×1 000×1 200

Exécution de l'atténuateur	250/125 Hz
Hauteur	1000 mm
Longueur	1200 mm

Détails produit

Konfiguration erforderlich

H	L
H	500	750	1000	1250	1500
300	4	6	8	9	11
600	7	10	13	16	19
900	10	14	18	22	27
1200	13	18	23	29	35
1500	16	22	29	36	42
1800	20	28	36	43	51

H	L
H	500	750	1000	1250	1500
300	7	10	12	15	18
600	12	17	22	28	33
900	17	25	32	40	48
1200	23	32	42	53	63
1500	28	40	53	65	77
1800	35	49	64	79	X

Note
Please select items for "Products".

<strong>Conditions en amont après des coudes, des jonctions un rétrécissement ou un élargissement du conduit, section verticale en amont, baffles en position verticale</strong>

Largeur B Width du silencieux
H Hauteur du silencieux acoustique et des baffles

Montage et mise en service

Les baffles sont fournis en kits prêts à être installés
Respectez les instructions de montage et les codes de bonnes pratiques, en vue d'atteindre les données de performance indiquées
Jusqu'à la hauteur H = 1200 mm : toute orientation d'installation, mais nous recommandons l'installation verticale des baffles
A partir dune hauteur H = 1201 mm : installation verticale uniquement
La longueur (L) des baffles et des silencieux s'accorde avec la direction du flux d'air; assurez-vous de noter comment la largeur, la hauteur et la longueur sont définies, en particulier dans le cas d'un flux d'air vertical
L'installation dans des gaines situées à l'extérieur nécessite une protection suffisante contre les effets climatiques

Divers

Conditions en amont après des coudes, des jonctions un rétrécissement ou un élargissement du conduit, section verticale en amont, baffles en position verticale

Largeur B Width du silencieux

H Hauteur du silencieux acoustique et des baffles

Détails du montage

Montage et mise en service

Respectez les instructions de montage et les codes de bonnes pratiques, en vue d'atteindre les données de performance indiquées
Jusqu'à la hauteur H = 1 200 mm, longueur L = 1 500 mm et 40 kg max. : toute position de montage, mais nous recommandons l'installation verticale des baffles
A partir dune hauteur H = 1201 mm : installation verticale uniquement
La longueur (L) des baffles et des silencieux s'accorde avec la direction du flux d'air; assurez-vous de noter comment la largeur, la hauteur et la longueur sont définies, en particulier dans le cas d'un flux d'air vertical
Des turbulences de l'écoulement d'air peuvent endommager les baffles
- Une section en amont droite est nécessaire en amont du silencieux acoustique
- La section en amont minimale recommandée dépend du changement de sens, de la modification de la section et de la disposition des baffles
Le montage dans des gaines situées à l'extérieur nécessite une protection suffisante contre les effets climatiques
