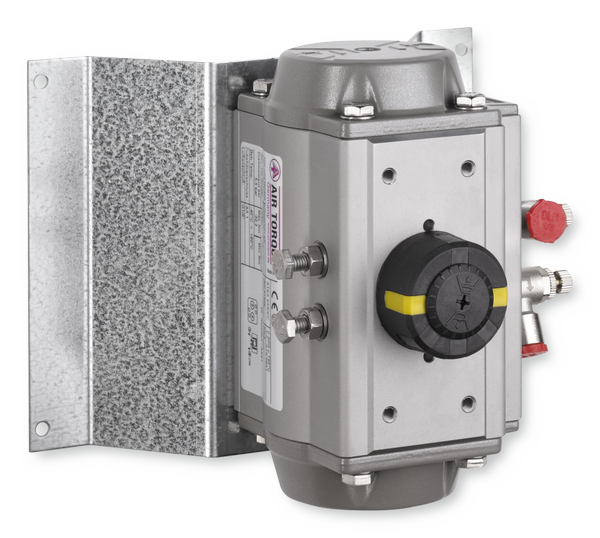

Servomoteur pneumatique DR030


00132552_0

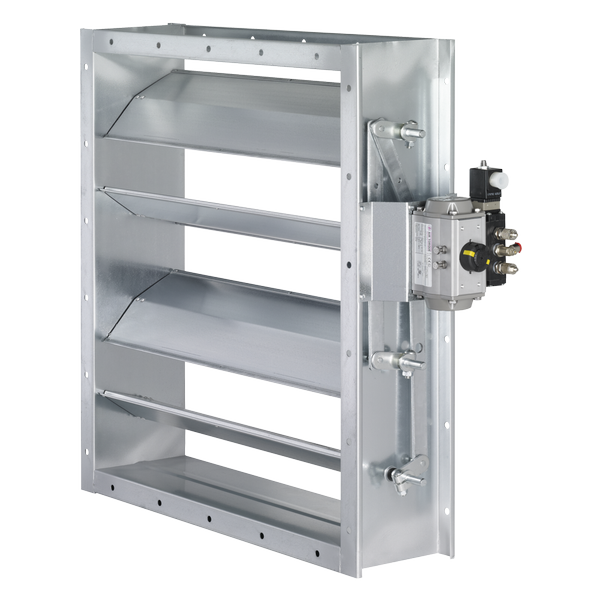

Volet de dosage avec servomoteur pneumatique


00132557_0
Électrovanne


00134255_0

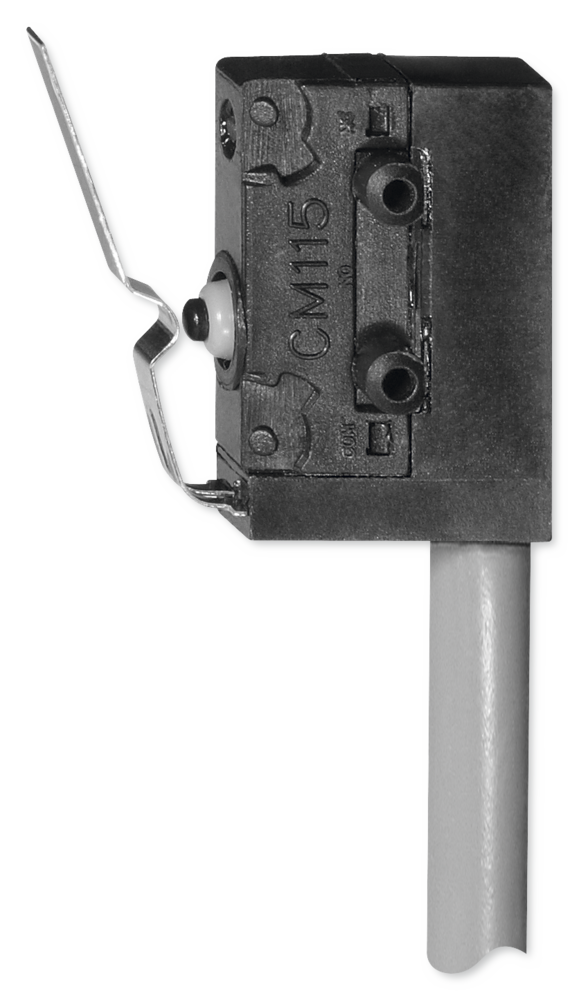

Interrupteur fin de course


00132756_0
00132552_0
00132557_0
00134255_0

SERVOMOTEURS PNEUMATIQUES

Servomoteurs pneumatiques pour l'ouverture et la fermeture de volets dans les systèmes de conditionnement d'air

Servomoteurs neumatiques pour les volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

  • Changement de la position des ailettes dans deux situations de fonctionnement différentes
  • Signal d'entrée: Pression de fonctionnement  de 1,2 - 6 bar
  • Servomoteur pneumatique, avec effet simple ou double
  • Couple 8 – 70 Nm
  • Remplacement sur site possible


Équipements et accessoires en option

  • Électrovanne 24 V DC ou 230 V AC
  • Interrupteur fin de course

Application

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Caractéristiques spéciales

  • Il est possible de régler différents temps d'ouverture et de fermeture à l'aide de vannes d'étranglement
  • Couple interdépendant et pression de fonctionnement (servomoteur à effet double)
  • Maintenir la position de la lamelle sans ajouter de puissance
  • Temps de fonctionnement court
  • Résistant à la surcharge, aux fluctuations de température et aux effets électromagnétiques
  • L'air comprimé est facile à stocker

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Caractéristiques spéciales

  • Il est possible de régler différents temps d'ouverture et de fermeture à l'aide de vannes d'étranglement
  • Couple interdépendant et pression de fonctionnement (servomoteur à effet double)
  • Maintenir la position de la lamelle sans ajouter de puissance
  • Temps de fonctionnement court
  • Résistant à la surcharge, aux fluctuations de température et aux effets électromagnétiques
  • L'air comprimé est facile à stocker

Description

Pièces et caractéristiques

  • Servomoteurs pneumatiques, à effet simple ou double
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité avec servomoteurs à double effet (hors pression)
  • Fonction de sécurité avec servomoteurs à effet simple (sans pression)

Pièces et caractéristiques

  • Servomoteurs pneumatiques, à effet simple ou double
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité avec servomoteurs à double effet (hors pression)
  • Fonction de sécurité avec servomoteurs à effet simple (sans pression)

Information technique

Fonction

  • Fonction
Contrôle d'un servomoteur pneumatique à effet double et utilisant une électrovanne
00147425_0
Fonctions de commutation
S1 fermé : Sens de rotation 1
S1 ouvert : Sens de rotation 2
① Vanne de fermeture
② Réducteur de débit (réduction du bruit)


00147425_0
00147431_0
00136127_0
00136131_0
00147443_0
00147456_0

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Les temps d’ouverture et fermetures peuvent être réglés séparément au moyen de clapets de fermeture.


Servomoteur pneumatique à double effet

Le volet de dosage s’ouvre et se ferme grâce à l’air comprimé par deux embouts de raccordement. C'est pourquoi le servomoteur est équipé de deux tubes de raccordement. L’air comprimé entre dans une des chambres du vérin pendant que l’air de l’autre chambre s’échappe, permettant le déplacement du servomoteur. Pour l’autre sens, le processus doit s’inverser.


Servomoteurs pneumatiques à effet simple

Le volet de dosage est fermé avec de l'air comprimé et ouvert grâce à la force du ressort. Le servomoteur a un tube de raccordement. Ce tube de raccordement comprend l'air comprimé. Pour l'autre sens de rotation, le raccordement reste ouvert.

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Les temps d’ouverture et fermetures peuvent être réglés séparément au moyen de clapets de fermeture.


Servomoteur pneumatique à double effet

Le volet de dosage s’ouvre et se ferme grâce à l’air comprimé par deux embouts de raccordement. C'est pourquoi le servomoteur est équipé de deux tubes de raccordement. L’air comprimé entre dans une des chambres du vérin pendant que l’air de l’autre chambre s’échappe, permettant le déplacement du servomoteur. Pour l’autre sens, le processus doit s’inverser.


Servomoteurs pneumatiques à effet simple

Le volet de dosage est fermé avec de l'air comprimé et ouvert grâce à la force du ressort. Le servomoteur a un tube de raccordement. Ce tube de raccordement comprend l'air comprimé. Pour l'autre sens de rotation, le raccordement reste ouvert.

Modèles, Double effet, Simple effet, Interrupteur fin de course, Électrovanne

  • Modèles
  • Double effet
  • Simple effet
  • Interrupteur fin de course
  • Électrovanne

Toutes les options sont définies avec le code de commande du volet de dosage.

Servomoteurs à double effet pour les volets de dosage trox_blau20 Détails du code de commande Servomoteur Servomoteur Interrupteur fin de course Couple à 6 bar Électrovanne Fonction de sécurité du clapet trox_blau20 Détails du code de commande Numéro de pièce Type Numéro de pièce Couple à 6 bar Électrovanne Fonction de sécurité du clapet trox_blau20

Z60

M452DD0

DR030

–

35 Nm

–
trox_blau20

Z61

M452DD0

DR030

–

35 Nm

24 V

①

 trox_blau20

Z62

M452DD0

DR030

–

35 Nm

230 V

①

 trox_blau20

Z63

M452DD0

DR030

2 × M536AT5

35 Nm

–
trox_blau20

Z64

M452DD0

DR030

2 × M536AT5

35 Nm

24 V

①

 trox_blau20

Z65

M452DD0

DR030

2 × M536AT5

35 Nm

230 V

①

 trox_blau20

Z66

M452DD1

DR060

–

70 Nm

–
trox_blau20

Z67

M452DD1

DR060

–

70 Nm

24 V

①

 trox_blau20

Z68

M452DD1

DR060

–

70 Nm

230 V

①

 trox_blau20

Z69

M452DD1

DR060

2 × M536AT5

70 Nm

–
trox_blau20

Z70

M452DD1

DR060

2 × M536AT5

70 Nm

24 V

①

 trox_blau20

Z71

M452DD1

DR060

2 × M536AT5

70 Nm

230 V

①

① Coupure de courant pour la fermeture/ouverture

Pression de fonctionnement  1.2 – 6 bar

Servomoteurs pneumatiques à simple effet pour les volets de dosage trox_blau20 Détails du code de commande Servomoteur Interrupteur fin de course Couple à 6 bar Électrovanne Fonction de sécurité du clapet trox_blau20 Détails du code de commande Type Numéro de pièce Couple à 6 bar Électrovanne Fonction de sécurité du clapet trox_blau20

Z72

SC060/SO060

–

30 Nm

–

①

 trox_blau20

Z73

SC060/SO060

–

30 Nm

24 V

②

 trox_blau20

Z74

SC060/SO060

–

30 Nm

230 V

②

 trox_blau20

Z75

SC060/SO060

2 × M536AT5

30 Nm

–

①

 trox_blau20

Z76

SC060/SO060

2 × M536AT5

30 Nm

24 V

②

 trox_blau20

Z77

SC060/SO060

2 × M536AT5

30 Nm

230 V

②

① Coupure de courant pour la fermeture/ouverture

② Coupure de courant / sans pression pour fermer/ouvrir

Pression de fonctionnement 6 bar

Servomoteurs à double effet pour les volets de dosage

Détails du code de commande Servomoteur Interrupteur fin de course Couple à 6 bar Électrovanne Fonction de sécurité du clapet
Détails du code de commande Numéro de pièce Type Numéro de pièce Couple à 6 bar Électrovanne Fonction de sécurité du clapet

Z60

M452DD0

DR030

–

35 Nm

–

Z61

M452DD0

DR030

–

35 Nm

24 V

①

Z62

M452DD0

DR030

–

35 Nm

230 V

①

Z63

M452DD0

DR030

2 × M536AT5

35 Nm

–

Z64

M452DD0

DR030

2 × M536AT5

35 Nm

24 V

①

Z65

M452DD0

DR030

2 × M536AT5

35 Nm

230 V

①

Z66

M452DD1

DR060

–

70 Nm

–

Z67

M452DD1

DR060

–

70 Nm

24 V

①

Z68

M452DD1

DR060

–

70 Nm

230 V

①

Z69

M452DD1

DR060

2 × M536AT5

70 Nm

–

Z70

M452DD1

DR060

2 × M536AT5

70 Nm

24 V

①

Z71

M452DD1

DR060

2 × M536AT5

70 Nm

230 V

①

① Coupure de courant pour la fermeture/ouverture

Pression de fonctionnement  1.2 – 6 bar


Servomoteurs pneumatiques à simple effet pour les volets de dosage

Détails du code de commande Servomoteur Interrupteur fin de course Couple à 6 bar Électrovanne Fonction de sécurité du clapet
Détails du code de commande Type Numéro de pièce Couple à 6 bar Électrovanne Fonction de sécurité du clapet

Z72

SC060/SO060

–

30 Nm

–

①

Z73

SC060/SO060

–

30 Nm

24 V

②

Z74

SC060/SO060

–

30 Nm

230 V

②

Z75

SC060/SO060

2 × M536AT5

30 Nm

–

①

Z76

SC060/SO060

2 × M536AT5

30 Nm

24 V

②

Z77

SC060/SO060

2 × M536AT5

30 Nm

230 V

②

① Coupure de courant pour la fermeture/ouverture

② Coupure de courant / sans pression pour fermer/ouvrir

Pression de fonctionnement 6 bar


Servomoteur pneumatique DR030
00132756_0


00132756_0
00136217_0
00266910_0

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture double effet
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z60, Z61, Z62, Z63, Z64, Z65 : Servomoteur DR030
  • Z66, Z67, Z68, Z69, Z70, Z71 : Servomoteur DR060

Fonction de sécurité

Z61, Z62, Z64, Z65, Z67, Z68, Z70, Z71

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture

Pièces et caractéristiques

  • Servomoteur pneumatique à double effet
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité (hors tension)

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture double effet
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z60, Z61, Z62, Z63, Z64, Z65 : Servomoteur DR030
  • Z66, Z67, Z68, Z69, Z70, Z71 : Servomoteur DR060

Fonction de sécurité

Z61, Z62, Z64, Z65, Z67, Z68, Z70, Z71

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture

Pièces et caractéristiques

  • Servomoteur pneumatique à double effet
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité (hors tension)

Servomoteur pneumatique DR030 trox_blau20

Pression de fonctionnement

1.2 bar – 6.0 bar

 trox_blau20

Pression maximale

8 bar

 trox_blau20

Couple à 6 bar

35 Nm

 trox_blau20

Temps de fonctionnement pour 90°

0.3 s

 trox_blau20

Volume d'air OUVERT/FERME

0.16/0.26 l

 trox_blau20

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

 trox_blau20

Raccordement air

G 1/8"

 trox_blau20

Température de fonctionnement

–40 à 80 °C

 trox_blau20

Poids

1,6 kg
DR030, Couple dépendant de la pression de fonctionnement trox_blau20

Pression de fonctionnement [bar]

1,2

2,5

3

4

5

6

 trox_blau20

Couple [Nm]

8

15

18

24

29

35
Servomoteur pneumatique DR060 trox_blau20

Pression de fonctionnement

1.2 bar – 6.0 bar

 trox_blau20

Pression maximale

8 bar

 trox_blau20

Couple à 6 bar

70 Nm

 trox_blau20

Temps de fonctionnement pour 90°

0.5 s

 trox_blau20

Volume d'air OUVERT/FERME

0.31/0.49 l

 trox_blau20

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

 trox_blau20

Raccordement air

G 1/8"

 trox_blau20

Température de fonctionnement

–40 à 80 °C

 trox_blau20

Poids

2,7 kg
DR060, Couple dépendant de la pression de fonctionnement trox_blau20

Pression de fonctionnement [bar]

1,2

2,5

3

4

5

6

 trox_blau20

Couple [Nm]

14

30

36

47

58

70

Servomoteur pneumatique DR030

Pression de fonctionnement

1.2 bar – 6.0 bar

Pression maximale

8 bar

Couple à 6 bar

35 Nm

Temps de fonctionnement pour 90°

0.3 s

Volume d'air OUVERT/FERME

0.16/0.26 l

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

Raccordement air

G 1/8"

Température de fonctionnement

–40 à 80 °C

Poids

1,6 kg


DR030, Couple dépendant de la pression de fonctionnement

Pression de fonctionnement [bar]

1,2

2,5

3

4

5

6

Couple [Nm]

8

15

18

24

29

35


Servomoteur pneumatique DR060

Pression de fonctionnement

1.2 bar – 6.0 bar

Pression maximale

8 bar

Couple à 6 bar

70 Nm

Temps de fonctionnement pour 90°

0.5 s

Volume d'air OUVERT/FERME

0.31/0.49 l

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

Raccordement air

G 1/8"

Température de fonctionnement

–40 à 80 °C

Poids

2,7 kg


DR060, Couple dépendant de la pression de fonctionnement

Pression de fonctionnement [bar]

1,2

2,5

3

4

5

6

Couple [Nm]

14

30

36

47

58

70


Servomoteur pneumatique SC060
00132195_0


00132195_0
00266916_0

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture simple effet
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z72, Z73, Z74, Z75, Z76, Z77 : Servomoteur SC060, SO060

Fonction de sécurité

Z72 - Z75

  • NO : Coupure de courant pour OUVRIR
  • NC : Coupure de courant pour FERMER


Z73, Z74, Z76, Z77

  • NO : Coupure de courant/sans pression pour OUVRIR
  • NC : Coupure de tension / sans pression pour FERMER

Pièces et caractéristiques

  • Servomoteurs pneumatiques à effet simple
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité (hors pression)

Application

  • Servomoteurs pneumatiques d'ouverture et de fermeture simple effet
  • Ouverture et fermeture des volets de dosage type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z72, Z73, Z74, Z75, Z76, Z77 : Servomoteur SC060, SO060

Fonction de sécurité

Z72 - Z75

  • NO : Coupure de courant pour OUVRIR
  • NC : Coupure de courant pour FERMER


Z73, Z74, Z76, Z77

  • NO : Coupure de courant/sans pression pour OUVRIR
  • NC : Coupure de tension / sans pression pour FERMER

Pièces et caractéristiques

  • Servomoteurs pneumatiques à effet simple
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité (hors pression)

Servomoteur pneumatique SC060, SO060 trox_blau20

Pression de fonctionnement

6,0 bar

 trox_blau20

Pression maximale

6 bar

 trox_blau20

Couple à 6 bar

30 Nm

 trox_blau20

Temps de fonctionnement pour 90°

0.5 s

 trox_blau20

Volume d'air OUVERT/FERME

0.31/0.49 l

 trox_blau20

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

 trox_blau20

Raccordement air

G 1/8"

 trox_blau20

Température de fonctionnement

–40 à 80 °C

 trox_blau20

Poids

3,2 kg

Servomoteur pneumatique SC060, SO060

Pression de fonctionnement

6,0 bar

Pression maximale

6 bar

Couple à 6 bar

30 Nm

Temps de fonctionnement pour 90°

0.5 s

Volume d'air OUVERT/FERME

0.31/0.49 l

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

Raccordement air

G 1/8"

Température de fonctionnement

–40 à 80 °C

Poids

3,2 kg


Interrupteurs de fin de course sur les volets de dosage avec servomoteur pneumatique
00106565_0...


00106565_0...
00104052_0..

Application

  • Interrupteur de fin de course : micro interrupteur
  • Contacts sans tension pour la signalisation ou l'activation des fonctions de commutation

Modèles

  • Z63, Z64, Z65, Z69, Z70, Z71, Z75, Z76, Z77 : Interrupteur fin de course

Pièces et caractéristiques

  • Fixation par clip

Application

  • Interrupteur de fin de course : micro interrupteur
  • Contacts sans tension pour la signalisation ou l'activation des fonctions de commutation

Modèles

  • Z63, Z64, Z65, Z69, Z70, Z71, Z75, Z76, Z77 : Interrupteur fin de course

Pièces et caractéristiques

  • Fixation par clip

Micro interrupteur trox_blau20

Type de contact

1 contacts de commutation

 trox_blau20

Tension de commutation max. (AC)

250 V AC

 trox_blau20

Courant de commutation max. (AC)

0,5 A

 trox_blau20

Tension de commutation max. (DC)

30 V DC

 trox_blau20

Courant de commutation max. (DC)

0,5 A

 trox_blau20

Câble de raccordement

3 × 0,34 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 66

 trox_blau20

Température de fonctionnement

de –20 à 85 °C

Micro interrupteur

Type de contact

1 contacts de commutation

Tension de commutation max. (AC)

250 V AC

Courant de commutation max. (AC)

0,5 A

Tension de commutation max. (DC)

30 V DC

Courant de commutation max. (DC)

0,5 A

Câble de raccordement

3 × 0,34 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 66

Température de fonctionnement

de –20 à 85 °C


Électrovanne 24 V DC
00132593_0


00132593_0
00268113_0
00266922_0

Application

  • Électrovanne avec raccordement

Modèles

  • Z61, Z64, Z67, Z70, Z73, Z76 : Électrovanne Type 6519 Namur 24 V
  • Z62, Z65, Z68, Z71, Z74, Z77: Électrovanne Type 6519 Namur 230 V

Fonction de sécurité

Z61, Z62, Z64, Z65, Z67, Z68, Z70, Z71

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture


Z73, Z74, Z76, Z77

  • NO : Coupure de courant/sans pression pour OUVRIR
  • NC : Coupure de tension / sans pression pour FERMER

Pièces et caractéristiques

  • Tension électrique 24 V DC ou 230 V AC
  • Signal d'entrée : Tension électrique marche/arrêt
  • Raccordement IP 65
  • L'interface Namur sert à un montage direct sur le servomoteur pneumatique

Application

  • Électrovanne avec raccordement

Modèles

  • Z61, Z64, Z67, Z70, Z73, Z76 : Électrovanne Type 6519 Namur 24 V
  • Z62, Z65, Z68, Z71, Z74, Z77: Électrovanne Type 6519 Namur 230 V

Fonction de sécurité

Z61, Z62, Z64, Z65, Z67, Z68, Z70, Z71

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture


Z73, Z74, Z76, Z77

  • NO : Coupure de courant/sans pression pour OUVRIR
  • NC : Coupure de tension / sans pression pour FERMER

Pièces et caractéristiques

  • Tension électrique 24 V DC ou 230 V AC
  • Signal d'entrée : Tension électrique marche/arrêt
  • Raccordement IP 65
  • L'interface Namur sert à un montage direct sur le servomoteur pneumatique

Électrovanne 24 V trox_blau20

Tension d'alimentation

24 V DC ± 10 %

 trox_blau20

Puissance nominale

2 W

 trox_blau20

Plage de pression

1,2 – 8,0 bar

 trox_blau20

Débit nominal QNn

900 l/min

 trox_blau20

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

 trox_blau20

Raccordement air

G 1/8"

 trox_blau20

Manchette

To EN 175301-803, type A

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

Avec raccordement IP 65

trox_blau20

Température de fonctionnement

–25 à 55 °C

 trox_blau20

Poids

0,46 kg
Électrovanne 230 V trox_blau20

Tension d'alimentation

230 V AC ± 10 %, 50/60 Hz

 trox_blau20

Puissance nominale

2 W

 trox_blau20

Plage de pression

1,2 – 8,0 bar

 trox_blau20

Débit nominal QNn

900 l/min

 trox_blau20

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

 trox_blau20

Raccordement air

G 1/8"

 trox_blau20

Manchette

To EN 175301-803, type A

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

Avec raccordement IP 65

trox_blau20

Conformité CE

Basse tension conformément à 2014/35/EU

 trox_blau20

Température de fonctionnement

–25 à 55 °C

 trox_blau20

Poids

0,46 kg

Électrovanne 24 V

Tension d'alimentation

24 V DC ± 10 %

Puissance nominale

2 W

Plage de pression

1,2 – 8,0 bar

Débit nominal QNn

900 l/min

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

Raccordement air

G 1/8"

Manchette

To EN 175301-803, type A

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

Avec raccordement IP 65

Température de fonctionnement

–25 à 55 °C

Poids

0,46 kg


Électrovanne 230 V

Tension d'alimentation

230 V AC ± 10 %, 50/60 Hz

Puissance nominale

2 W

Plage de pression

1,2 – 8,0 bar

Débit nominal QNn

900 l/min

Air comprimé

Air comprimé pour instruments, exempt d'huile, d'eau ou de poussière

Raccordement air

G 1/8"

Manchette

To EN 175301-803, type A

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

Avec raccordement IP 65

Conformité CE

Basse tension conformément à 2014/35/EU

Température de fonctionnement

–25 à 55 °C

Poids

0,46 kg


Téléchargements

Information produit

  • Options associées - Servomoteurs pneumatiques

    1.3 Mo pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Contact

Nous sommes à votre disposition

Veuillez préciser votre message et le type de demande.
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

Pièce jointe (max. 10MB)
Votre message
Votre message pour

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été envoyé et sera traité dans les plus brefs délais.
Notre département de traitement des demandes prendra contact avec vous dès que possible.
Pour les questions d'ordre général concernant les produits ou services, vous pouvez aussi nous appeler :
Tel.: +41 26 425 59 00 | Fax: +41 26 425 59 01

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
