Volets de dosage, type JZ-P

Volets de dosage avec contre cadre et servomoteur

00133795_0
Contre-cadre


00132223_0
00133795_0

CONTRE-CADRE ER – VOLETS DE DOSAGE

Pour le montage rapide et simple des volets de dosage

Contre-cadres pour un montage simple et rapide des volets de dosage Les contre-cadres avec équerres de fixation sont cimentées dans l'ouverture du mur, et les volets de dosage sont fixés aux contre-cadres

  • Les profilés en L sont en tôle galvanisée ou en acier inoxydable
  • Version en acier galvanisé avec équerres de fixation vissés
  • Version en acier inox avec équerres de fixation soudés


Équipements et accessoires en option

  • Construction subdivisée (largeur et hauteur subdivisée) pour le montage de volets de dosage subdivisés (en tôle galvanisée) sans structure de support

Application

Application

  • Pour montage des volets de dosage dans des murs et des plafonds pleins
  • Montage simplifié
  • Le contre cadre assure le montage rapide, simple et précis des volets de dosage

Application

  • Pour montage des volets de dosage dans des murs et des plafonds pleins
  • Montage simplifié
  • Le contre cadre assure le montage rapide, simple et précis des volets de dosage

Description

Pièces et caractéristiques

  • Contre-cadre comprenant des sections d'angle
  • Goujons filetés
  • Rondelles
  • Écrous à six pans
  • Équerres de fixation

Matériaux et finitions

JZ-S, JZ-P, JZ-LL, JZ-HL

  • Contre-cadre en acier galvanisé (profilé en L 35 × 35 × 3 mm)
  • Équerres de fixation à visser, goujons filetés, vis, écrous et rondelles en acier galvanisé


JZ-S-A2, JZ-P-A2, JZ-LL-A2

  • Contre-cadre en acier inox, matériau n° 1.4301 (angle 35 x 35x 3 mm)
  • Équerres de fixation soudé, goujons filetés, écrous et rondelles en acier inox, matériau no° 1.4301


JZ–LL–AL, JZ–HL–AL

  • Contre cadre en tôle d'acier galvanisée (brides de raccordement standards)
  • Équerres de fixation à visser, goujons filetés, vis, écrous et rondelles en acier galvanisé

Pièces et caractéristiques

  • Contre-cadre comprenant des sections d'angle
  • Goujons filetés
  • Rondelles
  • Écrous à six pans
  • Équerres de fixation

Matériaux et finitions

JZ-S, JZ-P, JZ-LL, JZ-HL

  • Contre-cadre en acier galvanisé (profilé en L 35 × 35 × 3 mm)
  • Équerres de fixation à visser, goujons filetés, vis, écrous et rondelles en acier galvanisé


JZ-S-A2, JZ-P-A2, JZ-LL-A2

  • Contre-cadre en acier inox, matériau n° 1.4301 (angle 35 x 35x 3 mm)
  • Équerres de fixation soudé, goujons filetés, écrous et rondelles en acier inox, matériau no° 1.4301


JZ–LL–AL, JZ–HL–AL

  • Contre cadre en tôle d'acier galvanisée (brides de raccordement standards)
  • Équerres de fixation à visser, goujons filetés, vis, écrous et rondelles en acier galvanisé

Information technique

Modèles, Dimensions

  • Modèles
  • Dimensions
Contre-cadre pour les volets de dosage et pour les clapets pare-fumée 00133894_0
① Goujon fileté
② Rondelle
③ Écrou hexagonal
④ Équerres de fixation
⑤ Vis à tête hexagonale
⑥ Contre-cadre


Contre cadre pour les volets de dosage trox_blau20 Description Volets de dosage, Type trox_blau20

Acier galvanisé

JZ-S, JZ-P, JZ-LL, JZ-HL

 trox_blau20

Acier galvanisé

JZ–LL–AL, JZ–HL–AL

 trox_blau20

Tôle galvanisée, largeur subdivisée

JZ-S, JZ-P, JZ-LL, JZ-HL

 trox_blau20

Tôle galvanisée, hauteur subdivisée

JZ-S, JZ-P, JZ-LL, JZ-HL

 trox_blau20

Inox

JZ-S-A2, JZ-P-A2, JZ-LL-A2

Contre cadre pour les volets de dosage

Description Volets de dosage, Type

Acier galvanisé

JZ-S, JZ-P, JZ-LL, JZ-HL

Acier galvanisé

JZ–LL–AL, JZ–HL–AL

Tôle galvanisée, largeur subdivisée

JZ-S, JZ-P, JZ-LL, JZ-HL

Tôle galvanisée, hauteur subdivisée

JZ-S, JZ-P, JZ-LL, JZ-HL

Inox

JZ-S-A2, JZ-P-A2, JZ-LL-A2


Le contre-cadre peut être enduit de mortier 00145887_0

Avant l'enduit du contre cadre, les équerres de fixation doivent être pliées et réparties (sur site)


Détails du montage

  • Détails du montage

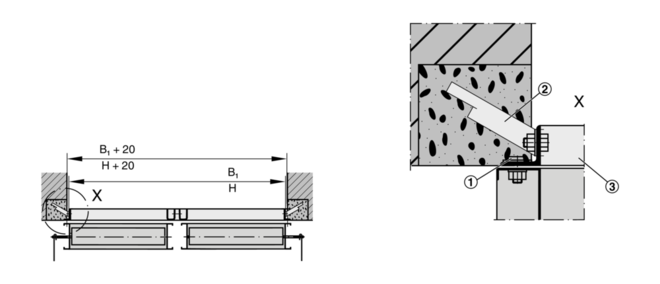

Contre cadre pour JZ-*, JZ-*-A2, JZ-LL, JZ-HL
00147133_0
① Goujon fileté
② Équerres de fixation
③ Contre-cadre


00147133_0
00147139_0
00147147_0
00147154_0

Montage et mise en service

Avant d'effectuer la fixation dans le contre-cadre

  • Fixer les goujons filetées, les rondelles et les écrous sur le contre cadre
  • Fixer les équerres de fixation vissables avec les écrous hexagonaux
  • Fixer les équerres de fixation vissables restants (espacement régulier, environ tous les 375 - 625 mm)

Après avoir effectué la fixation dans le contre cadre

  • Dévisser les écrous hexagonaux
  • Aligner le volet de dosage avec le contre cadre et fixer

Montage et mise en service

Avant d'effectuer la fixation dans le contre-cadre

  • Fixer les goujons filetées, les rondelles et les écrous sur le contre cadre
  • Fixer les équerres de fixation vissables avec les écrous hexagonaux
  • Fixer les équerres de fixation vissables restants (espacement régulier, environ tous les 375 - 625 mm)

Après avoir effectué la fixation dans le contre cadre

  • Dévisser les écrous hexagonaux
  • Aligner le volet de dosage avec le contre cadre et fixer

Téléchargements

Information produit

  • Accessoires - Contre cadres

    770 ko pdf
