X-AIR-PCASE 230V

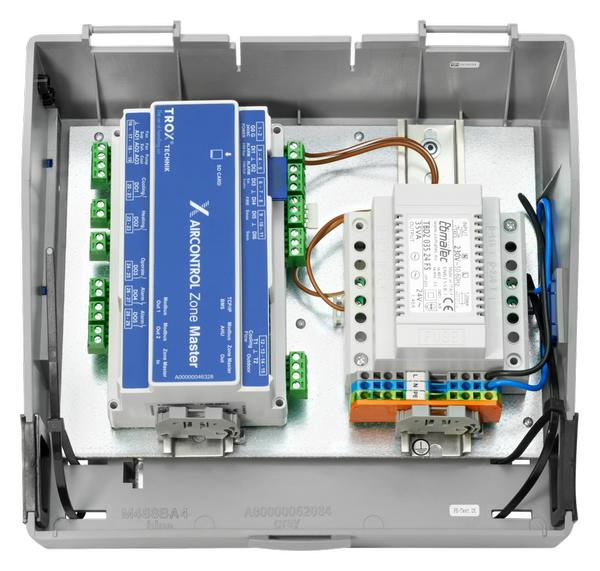

Das Installationsgehäuse X-AIR-PCASE230V dient zur Aufnahme eines Zonenmoduls oder Zonenmasters. Zur Aufnahme des Zonenmoduls/Zonenmasters, des 4-fach-Verteilers X-SENS-SPLITTER und der integrierten Komponenten ist das Installationsgehäuse X-AIR-PCASE230V mit 2 Hutschienen ausgestattet.

Das Installationsgehäuse besteht aus dem Kunststoff ABS. Ein im X-AIR-PCASE230V integrierter, vorverdrahteter Transformator versorgt über einen 2-poligen Anschlussstecker das Zonenmodul oder den Zonenmaster mit 24 V AC. Der Transformator verfügt über eine Feinsicherung. Dem X-AIR-PCASE230V liegt standardmäßig eine Halterung zur Wandmontage bei, die über 4 Befestigungslöcher (Ø5 mm) verfügt.

Zur optimalen Deckenmontage ist die Halterung X-AIR-PCASE-C als Zubehör erhältlich. Das X-AIR-PCASE230V wird ohne Zonenmodul, Zonenmaster bzw. X-SENS-SPLITTER ausgeliefert. Diese sind je nach Nutzung vor Ort einzusetzen. Zum Anschluss der Versorgungsspannung sind 3 Stück 4-Leiter-Durchgangsklemmen (L1/N/PE) installiert.

Kabeleinführungen sind seitlich durch die Gummimembranen möglich. Der Deckel des X-AIR-PCASE230V ist mit einem Sicherungsbügel gegen unbefugten Zugang gesichert und lässt sich nur mit einem Kreuzschlitzschraubendreher öffnen.

Das Installationsgehäuse X-AIR-PCASE230V dient zur Aufnahme eines Zonenmoduls oder Zonenmasters. Das Installationsgehäuse ist ein Kunststoffgehäuse aus ABS. Am X-AIR-PCASE230V ist standardmäßig eine Halterung zur Wandmontage befestigt. Die Halterung ist mit 4 Löchern (Ø5 mm) zur Befestigung an der Wand ausgestattet. Zur optimalen Deckenmontage steht die Halterung X-AIR-PCASE-C als Zubehör zur Verfügung. Das X-AIR-PCASE230V ist zur Verwendung eines Zonenmasters oder eines Zonenmoduls vorgesehen und für die Installation der Komponenten mit 2 Hutschienen ausgestattet. Das X-AIR-PCASE230V wird ohne Zonenmodul/Zonenmaster/Splitter ausgeliefert. Diese sind vor Ort einzusetzen. Zum Anschluss der Versorgungsspannung sind 3 Stück 4-Leiter-Durchgangsklemmen  L1/N/PE installiert. Ein Transformator 230 V/24 V AC inklusive Feinsicherung zur Bereitstellung der Versorgungsspannung der Komponenten ist installiert und verdrahtet. Kabeleinführungen sind seitlich durch die Gummimembranen möglich. Der Deckel des X-AIR-PCASE230V ist mit einem Sicherungsbügel gegen unbefugtes Öffnen gesichert. Der Sicherungsbügel lässt sich nur mit einem Kreuzschlitzschraubendreher öffnen.

Besondere Merkmale

• Einfache Wandinstallation durch abnehmbare Montagehalterung

• Einfache Installation des Zonenmoduls oder Zonenmasters und des 4-fach-Verteilers X-SENS-SPLITTER durch vorinstallierte DIN-Hutschienen

• Transformator 230 V/24 V AC inklusive Feinsicherung installiert und verdrahtet

• Anschluss und Durchleitung der Versorgungsspannung durch 4-Leiter-Doppelklemmen

• Installationsgehäuse wird ohne Zonenmodul bzw. Zonenmaster geliefert

Materialien und Oberflächen

• Gehäuse aus Kunststoff (ABS), UL 94 V-0

• Grundfarbe grau, RAL 7037

Technische Daten

• Versorgungsspannung: 230 V AC ±10 %, 50 Hz

• Leistungsaufnahme (Transformator): 35 VA maximal

• Feinsicherung (Transformator): T250 mA (Ø5 × 20 mm, EN 60127-2/III)

• Anschluss (Federzugkraft, maximal 2,5 mm²: 4-Leiter-Doppelklemmen

• Temperatur (Betrieb): -10 – 40 °C

• Temperatur (Lagerung): -20 – 50 °C

• Schutzart: IP20 (EN 60529)

• Schutzklasse: I (Schutzleiter)

• Abmessungen mit Wandhalter (B × T × H): ca. 282 × 267 × 155 mm (Deckel geschlossen), ca. 282 × 300 × 380 mm (Deckel geöffnet)

• Abmessungen mit Deckenhalter (B × T × H): ca. 282 × 330 × 150 mm (Deckel geschlossen), ca. 282 × 330 × 380 mm (Deckel geöffnet)

• Gehäuse: Kunststoff (ABS), UL 94 V-0, Grundfarbe grau, RAL 7037

• Gewicht: ca. 2700 g
