Modulo FAM RadioDuct
Modulo di zona Modbus
X-AIR-ZMO-MOD
Antenna, inclusa nella fornitura

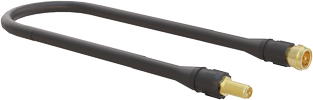

Cavo antenna, 50 cm, incluso nella fornitura
Passante antenna, incluso nella fornitura
Dotazione opzionale e accessori:
Applicazione
Il sistema radio per condotti RadioDuct funge da collegamento dati wireless
Il sistema viene usato quando la posa di un cavo bus per il collegamento è molto difficile o addirittura impossibile. La variante di connessione presenta dei vantaggi rispetto ai cavi bus convenzionali, in particolare in caso di ammodernamento e retrofitting.
A seconda delle caratteristiche del sistema di canali, la portata del collegamento radio può variare. Quando si utilizzano molteplici moduli RadioDuct nel sistema di condotti, la connessione radio viene continuamente ottimizzata grazie al salto di frequenza e alla funzione mesh integrata ad apprendimento automatico. Queste funzioni individuano il miglior percorso radio attraverso il sistema di condotti per i pacchetti di dati da trasmettere. Per le distanze più lunghe e i sistemi a canali ramificati, sono disponibili ripetitori mesh che captano, amplificano e inoltrano i segnali radio.
Caratteristiche speciali
Parti e caratteristiche
Parti accessorie utili
Caratteristiche di costruzione
Materiali e superfici
Nota: ulteriori esempi di installazione sono riportati nel manuale

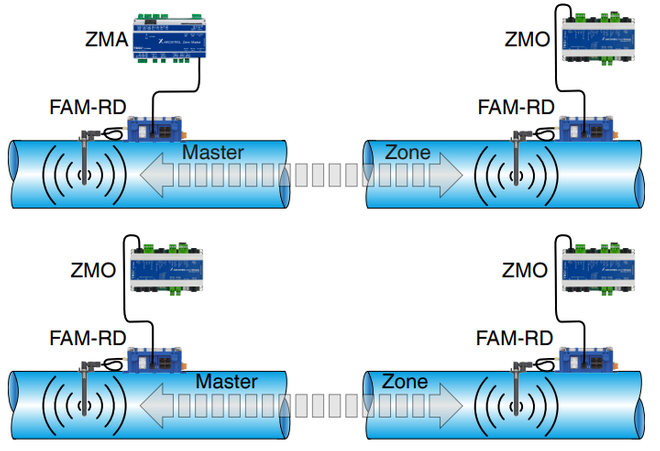

Il sistema radio RadioDuct viene impiegato per collegare moduli di zona X-AIRCONTROL al master di zona X-AIRCONTROL tramite un collegamento radio attraverso condotti. Nel processo, i moduli di zona X-AIR possono essere dotati di un modulo RadioDuct ciascuno, come mostrato nella figura precedente, e inviare i loro dati al master di zona X-AIR. Inoltre, i moduli di zona X-AIRCONTROL della zona possono essere collegati nella maniera classica tramite un cavo. In questo caso, il primo modulo di zona invia i dati al master di zona X-AIRCONTROL tramite radio (vedere la figura di seguito).
Il sistema RadioDuct utilizza ogni altro nodo della rete RadioDuct per portare i dati a destinazione. Rispetto alle reti normali, la distribuzione di molti nodi nel sistema rappresenta persino un vantaggio. La ragione risiede nel fatto che ogni nodo nella rete RadioDuct inoltra i pacchetti di dati degli altri nodi alla relativa destinazione. Il sistema ricerca in modo indipendente il percorso migliore per raggiungere il destinatario desiderato. Tali reti sono note come reti mesh. Inoltre, la potenza radio richiesta viene adattata alla distanza di trasmissione. La potenza radio può assumere un valore massimo di 100 mV, al fine di soddisfare i requisiti degli standard radio applicabili per la banda da 2,4 GHz. Per contrastare eventuali interferenze nella banda di frequenza, il modulo RadioDuct supporta il salto automatico di frequenza. Di conseguenza, viene selezionato il rispettivo canale radio con la minore interferenza possibile.
La connessione tra gli slave RadioDuct e il master RadioDuct viene stabilita tramite uno strumento di servizio e un semplice processo di accoppiamento mappato al suo interno. La connessione e lo scambio di dati vengono eseguiti mediante un canale radio criptato con tecnologia AES a 128 bit. Questa tecnologia fornisce un elevato livello di sicurezza dei dati e soddisfa i requisiti delle norme sulla protezione dei dati.
Testo per specifica tecnica
Sistema radio RadioDuct per collegare i dati dei moduli di zona X-AIRCONTROL al master di zona X-AIRCONTROL tramite un collegamento radio nel condotto.
Area di applicazione
Modalità di funzionamento
Il modulo RadioDuct supporta 3 modalità operative impostabili tramite il software.
Assemblaggio e installazione
Collegamento elettrico
Tensione di alimentazione
Collegamenti del sistema
Impostazioni di parametro
Caratteristiche speciali
Condizioni dello stabilimento
| FAM | – | X-AIR | / | D32-RD |
| | | | | | | ||
| 1 | 2 | 3 |
| Serie | FAM |
| Variante | X-AIRCONTROL |
| Modulo di espansione | RadioDuct |
Tensione di alimentazione | 24 V AC o DC |
Potenza nominale assorbita | 5 VA |
Frequenza radio | 2,4 Ghz |
Potenza radio massima | 100 mW |
Crittografia | 128 bit AES |
Cavo di collegamento X-AIR al RadioDuct | Connessione a innesto RJ12 (6P6C) |
Classe di protezione IEC | III (tensione ultrabassa di sicurezza) |
Temperatura di esercizio | 10 – 50 °C |
Livello di protezione | IP20 |
Conformità CE |
|
Peso | 500 g |
Dimensioni | 130 × 130 × 60 mm |
Nota: ulteriori dati tecnici riportati nel manuale d'uso e d'installazione
Applicazione del modulo RadioDuct sul master di zona X-AIRCONTROL
Applicazione
Il modulo RadioDuct collegato al master di zona X-AIRCONTROL funge inoltre da master per la rete mesh RadioDuct da configurare. Il master RadioDuct coordina la configurazione della rete, riceve tutti i dati dal campo dai moduli di zona con modulo RadioDuct e li trasmette al master di zona X-AIRCONTROL associato.
Oltre a ciò, il sistema RadioDuct può essere utilizzato per collegare 2 moduli di zona X-AIRCONTROL a un altro tramite collegamento radio. A tale scopo, uno dei due moduli RadioDuct deve anche fungere da master, preferibilmente il modulo più vicino al master di zona X-AIRCONTROL nella linea bus (figura 2 a pagina 3).
Oltre a ciò, il sistema RadioDuct può essere utilizzato per collegare 2 moduli di zona X-AIRCONTROL a un altro tramite collegamento radio. A tale scopo, uno dei due moduli RadioDuct deve anche fungere da master, preferibilmente il modulo più vicino al master di zona X-AIRCONTROL nella linea bus (figura 2 a pagina 3).
Funzioni
Display delle funzioni a LED
Il modulo RadioDuct contiene 3 LED di colore rosso, giallo e verde, che indicano lo stato del collegamento e della trasmissione. Ulteriori informazioni a riguardo sono riportate nel manuale d'uso e d'installazione.
Applicazione del modulo RadioDuct sul modulo di zona X-AIRCONTROL
Applicazione
Il modulo RadioDuct collegato al modulo di zona X-AIRCONTROL è posizionato nella zona radio. Si integra in una rete RadioDuct configurata dal master RadioDuct. A tal fine, i moduli di zona RadioDuct devono conoscere il nome e il codice di rete del master RadioDuct. Il nome e il codice di rete vengono comunicati mediante un semplice processo di accoppiamento, utilizzando il software di configurazione.
Funzioni
Display delle funzioni a LED
Il modulo RadioDuct contiene 3 LED di colore rosso, giallo e verde, che indicano lo stato del collegamento e della trasmissione. Ulteriori informazioni a riguardo sono riportate nel manuale d'uso e d'installazione.
Applicazione del modulo RadioDuct sotto forma di ripetitore
Applicazione
Il modulo RadioDuct è integrato nel sistema di condotti di ventilazione sotto forma di un ripetitore per poter includere nella rete RadioDuct distanze maggiori e parti radio sottoalimentate del sistema di condotti.
Funzioni
Display delle funzioni a LED
Il modulo RadioDuct contiene 3 LED di colore rosso, giallo e verde, che indicano lo stato del collegamento e della trasmissione.
Ulteriori informazioni a riguardo sono riportate nel manuale d'uso e d'installazione.
